802.11 概述

IEEE 802.11 MAC 子层支持的网络层标准

标准 发布时间 频段 信道带宽 理论传输速率 天线结构
—— —— GHz MHz Mbit/s ——
802.11FHSS 2.4 1 ~ 2
802.11DSSS 2.4 1 ~ 2
802.11IR 2.4 1 ~ 2
802.11b
Wi-Fi 1		 1999,9 2.4 22 1 ~ 11 1x1 SISO
802.11a
Wi-Fi 2		 1999,9 5 20 6 ~ 54 1x1 SISO
802.11g
Wi-Fi 3		 2003,6 2.4 22 6 ~ 54 1x1 SISO
802.11n
Wi-Fi 4		 2009,9 2.4 / 5 20 / 40 6.5 ~ 600 4x4 MIMO
802.11ac
Wi-Fi 5		 2013,12 5 20 / 40 / 80 /
160 / 80+80		 6.5 ~ 6933 8x8 MIMO
802.11ax
Wi-Fi 6		 2019 2.4 / 5 ? ~ 96??

802.11系列标准将物理层划分为以下三层：

  • 物理层会聚过程子层 - Physical Layer Convergence Procedure, PLCP
  • 物理层媒体依赖子层 - Physical Media Dependent, PMD
  • 物理层管理子层 - Physical Layer Management, PLM

数据链路层又被分为以下两层：

  • 逻辑链路控制子层 - Logical Links Control, LLC
  • 媒体访问控制子层 - Medium Access Control, MAC
    MAC 子层又被分为 MAC 子层和 MAC 管理子层

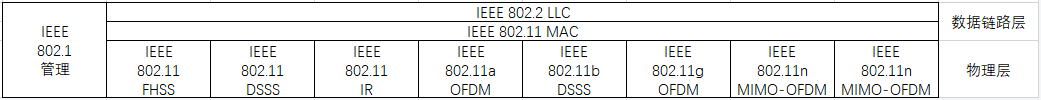

IEEE 802.11 模型与 OSI 模型对照关系

IEEE 802.11 - 图1

IEEE 802.11 - 图2

WLAN 产品迭代

三代产品

  1. FAT AP
  2. FAT AP *
  3. FIT AP + AC

进化内容：

  • 集中式管理配置 Access Control
    网络接入控制、转发和统计，APD配置监控。漫游管理，AP的网管代理
  • 安全策略控制
  • 信道间干扰
    AP自适应
  • 设备自身安全性

本系列文章参考自《华为ICT认证系列丛书》
