一、网络系统分为：

  1. 骨干网（BackBone），网管网，数据中心网络
  2. 大安防网：含大安防数据中心，TAMCC新指挥中心，T3安防网，T1/2安防网，围界安防网，机位监控网络
  3. 东区网络：T3地面运行网（T3泊位子网，T3照明子网，T3广播子网），T3离港网，T3综合业务网，T3行李网
  4. 西区网络：T1/2地面运行网，T2航显网，T1/2离港网，T1/2综合业务网
  5. 园区网：园区网（服务器区），园区网（Internet/DMZ区），园区网（广域网区），园区网（无线接入区），园区网（综合楼），园区网（管理楼），园区网（航安路）

二、IP地址使用

网络系统 IP地址
骨干网 10.65.0.0/16
T3地面运行网 10.66.0.0/16，10.90.0.0/18（规划的数据中心地址）
T3离港网 10.67.0.0/16，57.0.0.0/8（SITA地址）
T3综合业务网 10.80.0.0/16，10.81.0.0/16
T3安防网 10.68.0.0/16
大安防网 10.69.0.0/16
T3行李网 10.70.0.0/16
数据中心网络 10.90.0.0/16
网管网 10.94.0.0/16
网络系统 IP地址
T1/2地面运行网 10.30.0.0/16，10.1.0.0/16，10.2.0.0/16，10.3.0.0/16
T1/2综合业务网 10.26.0.0/16，10.22.0.0/16
T1/2离港网 10.7.0.0/16（航信地址），57.0.0.0/8（SITA地址）
T1/2安防网 10.25.0.0/16
路侧安防网 10.27.0.0/16
围界安防网 10.9.0.0/16

T3 GOIS网络承载业务
GOIS：地面运行信息系统(Ground Operation Information System )，包括AODBCIIMS、RMSOMMS、 BMS&ECS、IAS&FIMS、ITOMS、CC
FIDS：航班信息显示系统(Flight Information Display System)
BMIS：登机桥管理系统(Boarding bridge management system)
SMIS：安检信息系统(Security Management Information System )
PMP： 电源监控系统(Power)
DT： 电梯系统()
FAS： 消防系统(火灾报警系统,Fire Alarm System)
IBMS：楼宇环境管理系统(International)
CPMS：停车楼管理系统(Car Parking Management System)
EIB： 照明系统
VDGS：目视泊位引导系统(Visual Docking Guiding System )
PAS： 广播系统(Public Address System)
BAS： GTC楼宇控制系统(Building Automation System)
EIB： GTC智能照明系统 电气安装总线（Electrical Installation Bus）

CCTV
ENCODER（编码器）
DECODER（解码器）
DVS（视频服务器.digital video server）
Entrance Guard（门禁）
SMIS：Security Management Information System 安全管理信息系统
NMS Server

2、命令规则

航站楼编号 分别为T1、T2、T3A（现T3C）、T3B（现T3E）、T3D（原T3C）、ITC、GTC。
网络系统编号 一位字母，标识不同网络系统，C-地面运行网络，B-商业网络，D-离港网络，O-综合业务网络，S-安防网络，I-骨干网络，L-行李网络，N-网管网络，DC-数据中心网络。
园区网络 园区网络的标识为BCIA
楼体编号/功能区 楼体编号为一位字母，A-老集团楼，B-老股份楼，C-现股份综合办公楼。功能区编号为一至多个字母，I-核心区，SVR-服务器区，INT-Internet区，DMZ-DMZ区，WAN-广域网区，WLAN-无线区，T-测试环境

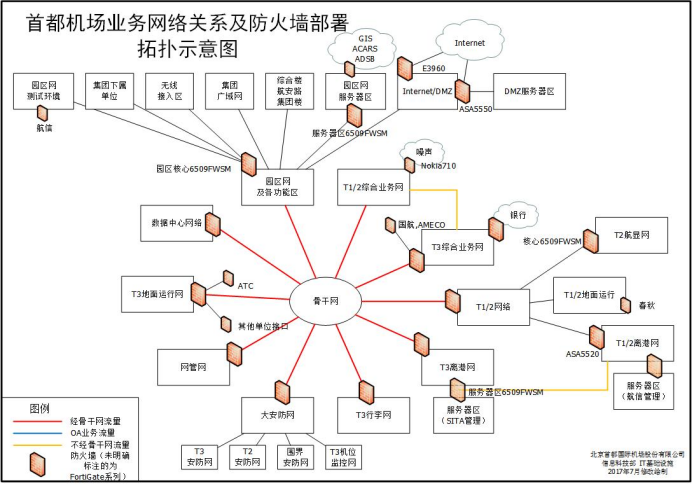

首都机场业务网络关系及防火墙部署拓扑示意图


H3C 7506R更换

换设备
(1) 需更新库房出入记录、备件出入库记录、事件记录表、故障处理报告、变更单、现网资产清单（电信同事须更新）。

更换主控板

通过命令dis device ，查看所需更换的单板型号和槽位。根据板卡型号

手动进行主用主控板和备用主控板的主备倒换。
system-view
[Sysname] slave switchover
Caution!!! Confirm to switch slave to master?[Y/N] y
slave switchover disable命令用来禁止进行手工主备倒换。
slave switchover enable命令用来使能手工主备倒换功能。
缺省情况下，手动主备倒换功能处于使能状态。
当设备运行在IRF模式时，不支持该命令。可使用chassis convert mode irf 命令完成设备独立运行模式和IRF模式的切换。
