常见的体系结构

OSI体系结构——法律上的国际标准

  1. 应用层
  2. 表示层
  3. 会话层
  4. 运输层
  5. 网络层
  6. 数据链路层

  7. 物理层

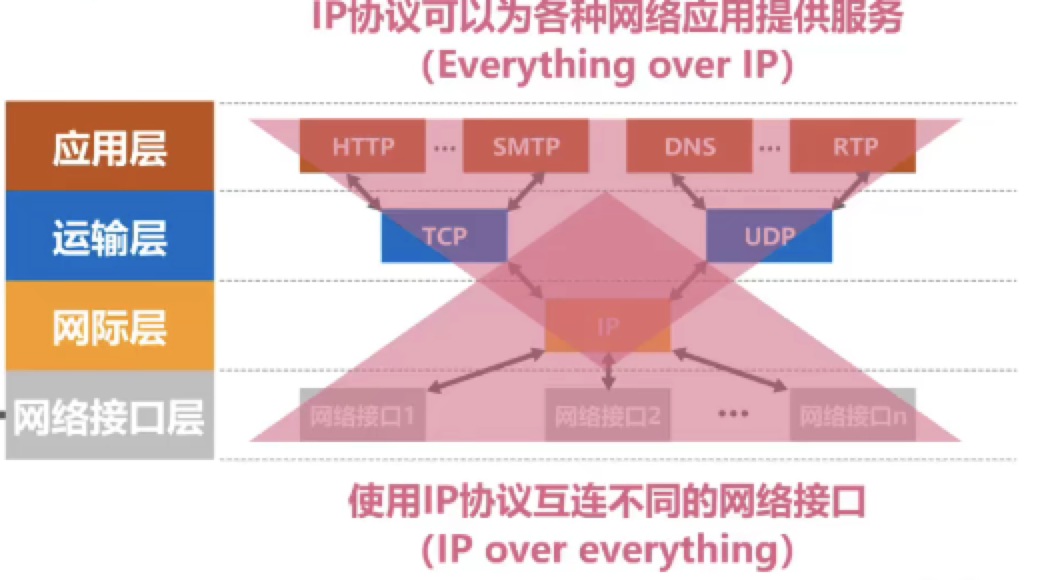

    TCP/IP体系结构——事实上的国际标准

  8. 应用层

  9. 运输层
  10. 网际/网络层
  11. 网络接口层


原理体系结构

  1. 应用层
  2. 运输层
  3. 网络层
  4. 数据链路层

  5. 物理层

    分层的必要性

  6. 应用层——解决通过应用进程的交互来实现特定网络应用的问题

  7. 运输层——解决进程之间基于网络的通信问题
  8. 网络层——解决分组在多个网络上传输（路由）的问题
  9. 数据链路层——解决分组在一个网络（或一段链路）上传输的问题
  10. 物理层——解决使用何种信号来传输比特问题

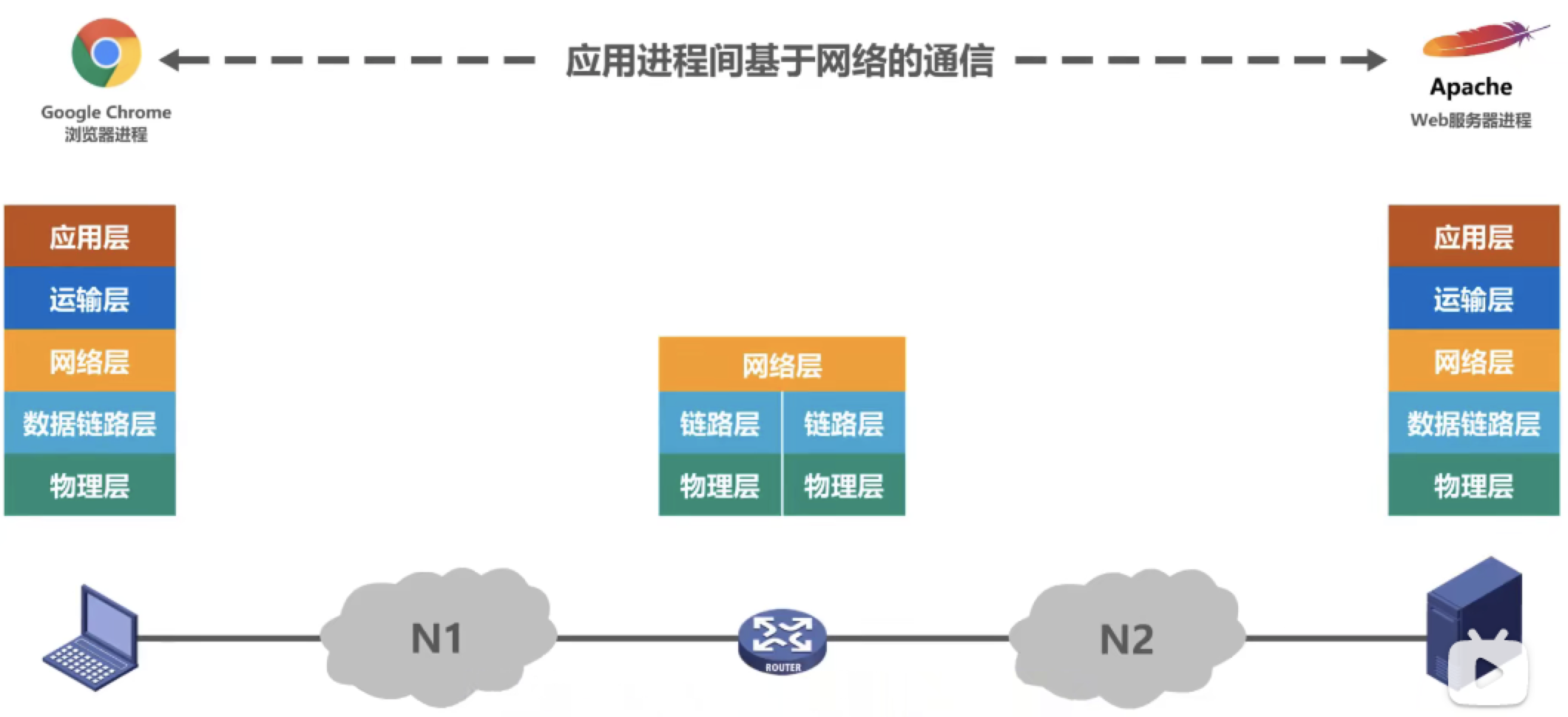

    分层思想举例

    https://www.bilibili.com/video/BV1c4411d7jb?p=9

从主机端从上到下
应用层按http协议，构建一个http请求报文，并交付给运输层处理
运输层给http请求报文添加一个TCP首部，使其成为TCP报文段，并交付给网络层处理，该首部作用主要是为了区分应用进程，以及实现可靠传输
网络层给TCP报文段添加一个IP首部，使其成为IP数据报，并交付给数据链路层，该首部主要作用是为了是IP数据报，可以在互联网上传输，也就是被路由器转发
数据链路层给IP数据报添加一个首部和一个尾部，使其成为帧，并交付给物理层，其作用是为了使帧能够在一段链路上或网络上传输
物理层将帧看作比特流，还会给比特流前加前导码，其作用是为了让目的主机做好接受帧的准备，再将加有前导码的比特流变成相应的信号发送到传输媒体
信号通过传输媒体到达路由器
物理层将信号变化为比特流，并去掉前导码，交付给链路层，实际交付的是帧
数据链路层将帧去掉首部和尾部，交付给网络层，实际交付的是IP数据报
网络层解析IP数据报的首部，从中提取目的网络地址，然后查找自身的路由表，确定转发端口，以便进行转发，再将IP数据报交付给链路层
数据链路层给IP数据报添加一个首部和一个尾部，使其成为帧，并交付给物理层
物理层将帧看作比特流，还会给比特流前加前导码，再将加有前导码的比特流变成相应的信号发送到传输媒体
信号通过传输媒体到达web服务器
物理层将信号变化为比特流，并去掉前导码，交付给链路层，实际交付的是帧
数据链路层将帧去掉首部和尾部，交付给网络层，实际交付的是IP数据报
网络层将IP数据报的首部去掉后，交付给运输层，实际交付的是TCP报文段
运输层将TCP首部去掉后，交付给应用层，实际交付的是HTTP请求报文
应用层将HTTP报文进行解析，然后给主机发回HTTP响应报文
HTTP响应报文需要再web服务器层层封装，然后通过物理层变换为相应的信号，然后通过传输媒体到达路由器，路由器转发该响应报文给主机，主机通过物理层将信号转化为比特流，再逐层解封，最终收到HTTP响应报文

专业术语

协议数据单元PDU：对等层次之间传送的数据包称之为该层的协议数据单元
服务数据单元SDU：同一系统内，层与层之间交换的数据包称为服务数据单元
多个SDU可以合成为一个PDU；一个SDU也可以划分为几个PDU
