配置虚拟机交换机

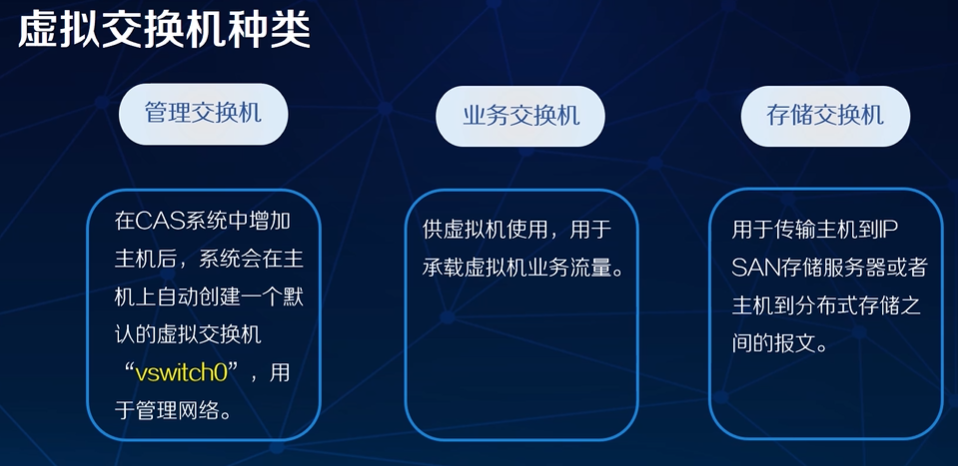

虚拟机交换机种类
配置交换机的前提

  • 集群中已增加交换机
  • 物理网络中已连通
  • 已做好网络规划

增加交换机步骤
3、输入虚拟交换机名称、描述和VLAN ID，选择转发模式，单击<下一步>按钮。
建议各项参数按照缺省进行配置
如下：

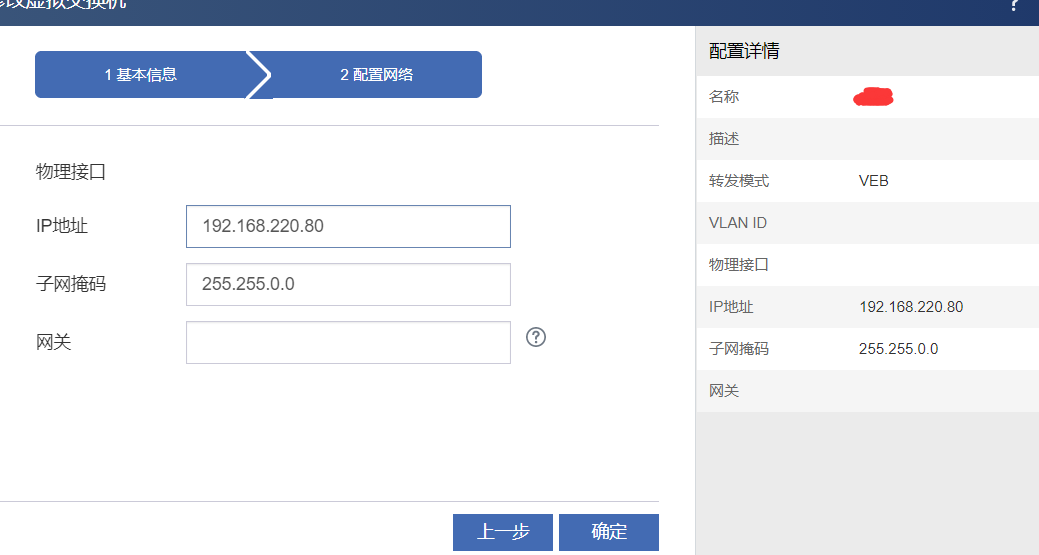

4、选择虚拟交换机使用的物理接口，输入IP地址、子网掩码、网关等参数。
ip地址要填入规划好的虚拟ip地址
（如之后要进行存储，所以这里的ip地址要与存储系统主机在同一网段）

可以在虚拟化拓扑，网络拓扑中找到自己刚刚配置的交换机

存储配置

存储介绍

CVM中的存储用于保存虚拟机的操作系统、应用程序文件以及与活动相关的其它数据，是虚拟机正常工作的基本前提条件。根据存储的种类不同，可以分为本地存储和共享存储两种
在部署了CVM，并将物理主机作为被管理资源对象添加到CVM之后，该主机默认使用本地磁盘介质作为存储，其它主机不能使用。
在CVM中，存储池是用来存放存储卷文件的目录。一个主机上可以创建多个存储池，每个存储池中可存放多个存储卷。
在数据中心，大多数用户都会选择使用共享存储来承载虚拟机及其数据，原因是：
(1) 共享存储往往比本地存储提供更好的I/O性能（尤其在多虚拟机环境下）。
(2) CVM中的高可用性功能需要共享存储作为先决条件，例如HA和动态资源调度等。
【上述内容来自官方帮助文档】

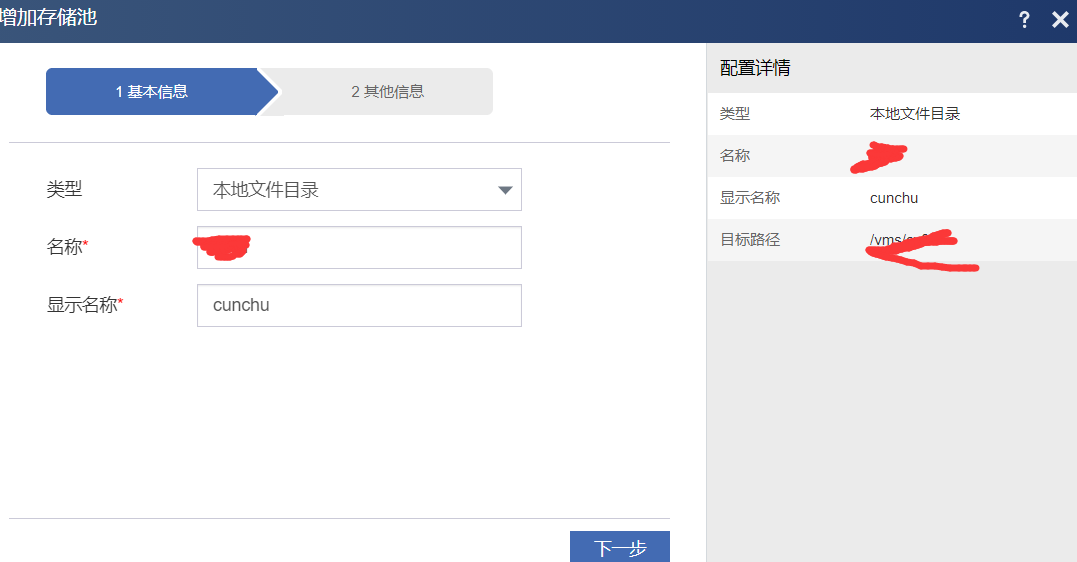

1、增加存储池

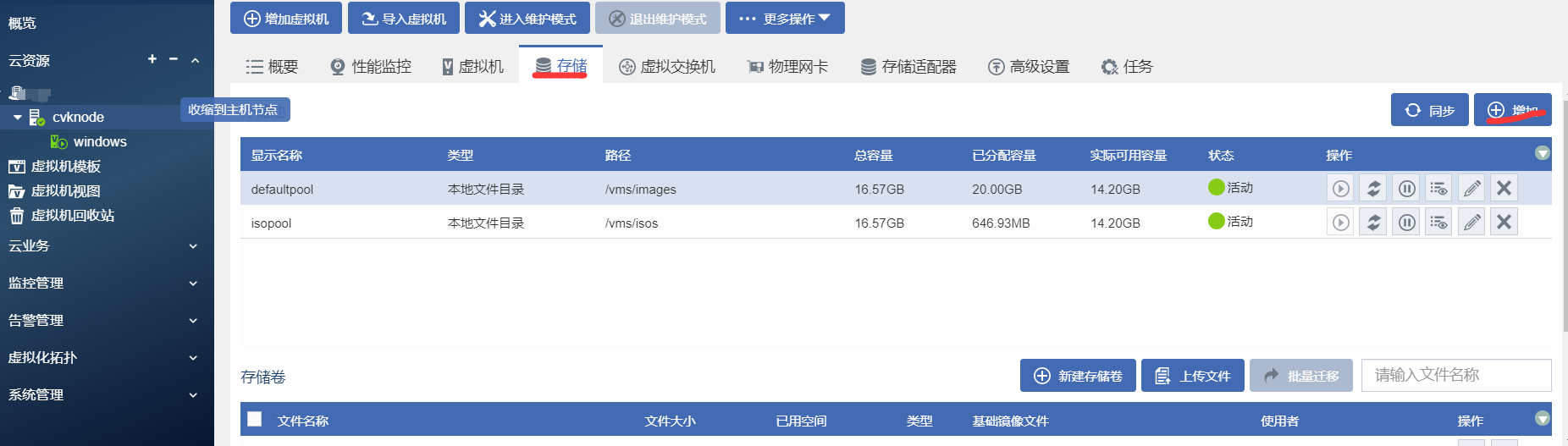

进入存储页签，单机添加

配置本地文件系统 随便填。

拓展
部署共享文件系统流程：
增加连接存储的交换机——>设置服务器的initatoe—->增加共享文件系统—-增加文件系统类型

网络存储组网示例
h3c配置虚拟机交换机、增加存储 - 图9

单机存储适配器页面，查看存储标识符
点铅笔，可以复制iqn标识符

网络存储组网示例
