jenkins介绍

Jenkins 是一款流行的开源持续集成（Continuous Integration）工具，广泛用于项目开发，具有自动化构建、测试和部署等功能。官网： http://jenkins-ci.org/。https://www.jenkins.io/zh/

Jenkins的特征：

  • 开源的 Java语言开发持续集成工具，支持持续集成，持续部署。
  • 易于安装部署配置：可通过 yum安装,或下载war包以及通过docker容器等快速实现安装部署，可方便web界面配置管理。
  • 消息通知及测试报告：集成 RSS/E-mail通过RSS发布构建结果或当构建完成时通过e-mail通知，生成JUnit/TestNG测试报告。
  • 分布式构建：支持 Jenkins能够让多台计算机一起构建/测试。
  • 文件识别： Jenkins能够跟踪哪次构建生成哪些jar，哪次构建使用哪个版本的jar等。
  • 丰富的插件支持：支持扩展插件，你可以开发适合自己团队使用的工具，如 git，svn，maven，docker等。

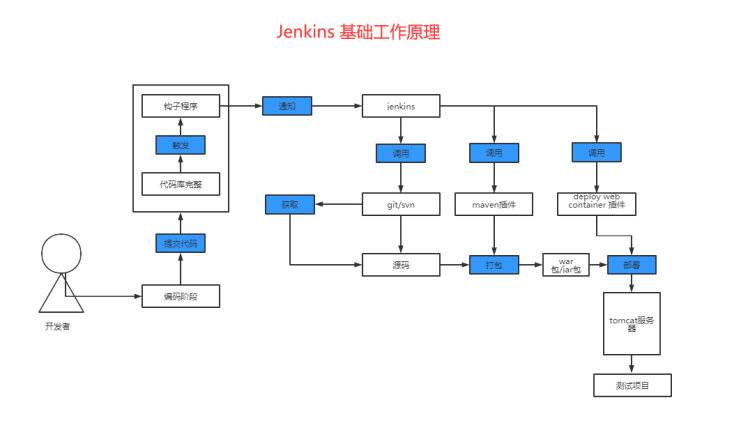

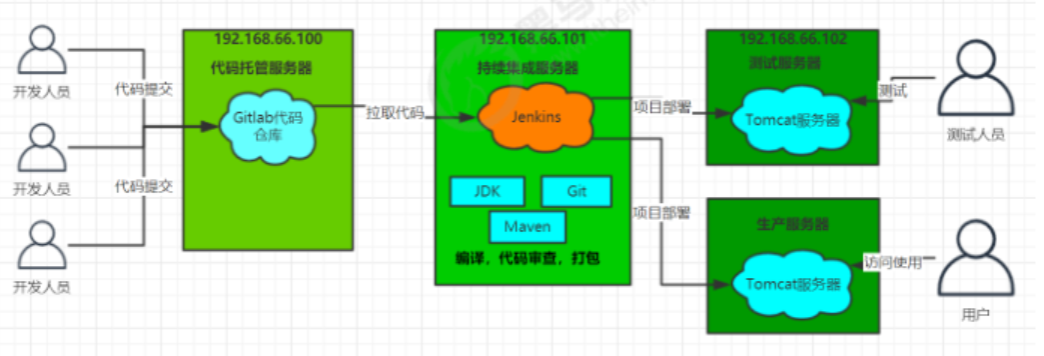

工作原理

Jenkins - 图1

Jenkins - 图2
1 ）首先，开发人员每天进行代码提交，提交到Git仓库
2）然后，Jenkins作为持续集成工具，使用Git工具到Git仓库拉取代码到集成服务器，再配合JDK，
Maven等软件完成代码编译，代码测试与审查，测试，打包等工作，在这个过程中每一步出错，都重新
再执行一次整个流程。
3）最后，Jenkins把生成的jar或war包分发到测试服务器或者生产服务器，测试人员或用户就可以访问
应用。

jenkins安装

  1. 启动docker，下载Jenkins镜像文件
    1. docker pull jenkins/jenkins

  1. 创建Jenkins挂载目录并授权权限（我们在服务器上先创建一个jenkins工作目录 /var/jenkins_mount，赋予相应权限，稍后我们将jenkins容器目录挂载到这个目录上，这样我们就可以很方便地对容器内的配置文件进行修改。 如果我们不这样做，那么如果需要修改容器配置文件，将会有点麻烦，因为虽然我们可以使用docker exec -it —user root 容器id /bin/bash 命令进入容器目录，但是连简单的 vi命令都不能使用）

    1. mkdir -p /var/jenkins_mount
    2. chmod 777 /var/jenkins_mount

  2. 创建并启动Jenkins容器

-d 后台运行镜像
-p 10240:8080 将镜像的8080端口映射到服务器的10240端口。
-p 10241:50000 将镜像的50000端口映射到服务器的10241端口
-v /var/jenkins_mount:/var/jenkins_mount /var/jenkins_home目录为容器jenkins工作目录，我们将硬盘上的一个目录挂载到这个位置，方便后续更新镜像后继续使用原来的工作目录。这里我们设置的就是上面我们创建的 /var/jenkins_mount目录
-v /etc/localtime:/etc/localtime让容器使用和服务器同样的时间设置。
—name myjenkins 给容器起一个别名

  1. docker run -d -p 10240:8080 -p 10241:50000 -v /var/jenkins_mount:/var/jenkins_home -v /etc/localtime:/etc/localtime --name myjenkins jenkins/jenkins

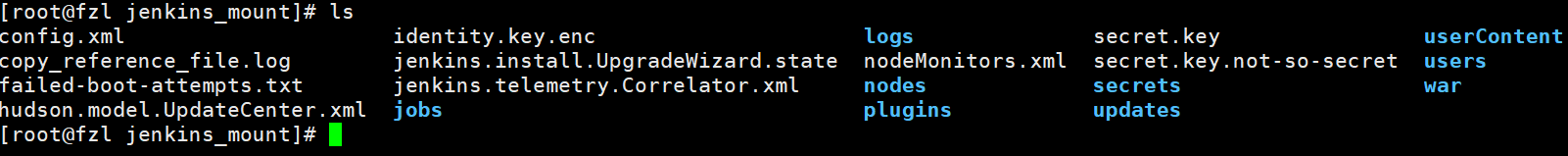

  1. 配置镜像加速，进入 cd /var/jenkins_mount/ 目录。

Jenkins - 图3

修改 vi hudson.model.UpdateCenter.xml里的内容

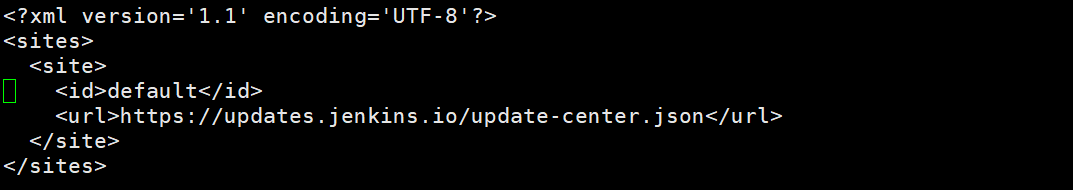

修改前
Jenkins - 图4
将 url 修改为 清华大学官方镜像：https://mirrors.tuna.tsinghua.edu.cn/jenkins/updates/update-center.json

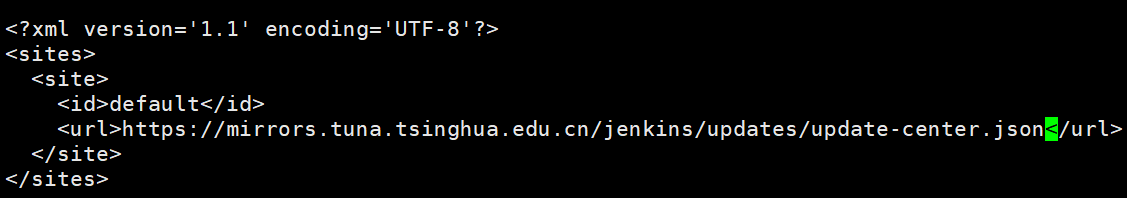

修改后
Jenkins - 图5

修改jenkins校验源defalut.json的内容，两个一致清华源的镜像地址即可。

  1. cd /var/jenkins_mount/updates
  2. sed -i 's/https:\/\/updates.jenkins.io\/download/http:\/\/mirrors.tuna.tsinghua.edu.cn\/jenkins/g' default.json && sed -i 's/http:\/\/www.google.com/https:\/\/www.baidu.com/g' default.json
  1. 访问Jenkins页面，输入你的ip加上10240

Jenkins - 图6

  1. 管理员密码获取方法，编辑initialAdminPassword文件查看，把密码输入登录中的密码即可，开始使用。

    1. vi /var/jenkins_mount/secrets/initialAdminPassword

    Jenkins - 图7

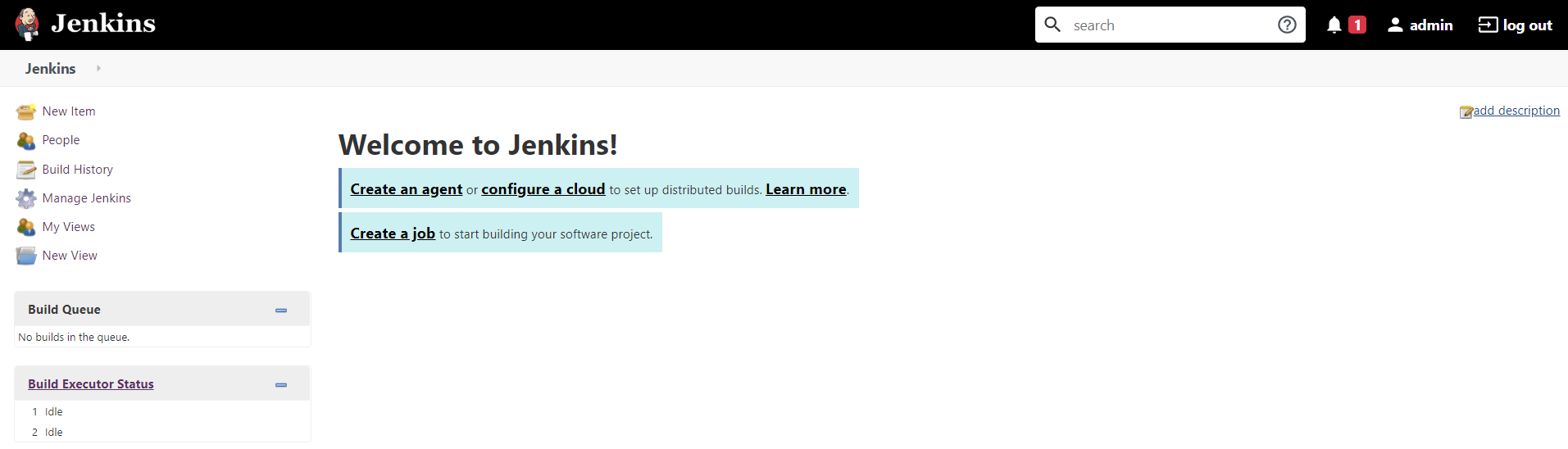

  2. 到此以全部安装成功，尽情的使用吧！

Jenkins - 图8
用户名/密码 root/root

常用插件

Jenkins->Manage Jenkins->Manage Plugins，点击Available
下载中文汉化插件：Chinese
用户权限管理：Role-based Authorization Strategy
①Publish Over SSH用于连接远程服务器
②Deploy to container插件用于把打包的应用发布到远程服务器

Jenkins用户权限管理

jenkins的权限管理比较粗糙,需要使用这个插件管理用户权限.
我们可以利用Role-based Authorization Strategy 插件来管理Jenkins用户权限
要在Jenkins使用凭证管理功能，需要安装Credentials Binding插件

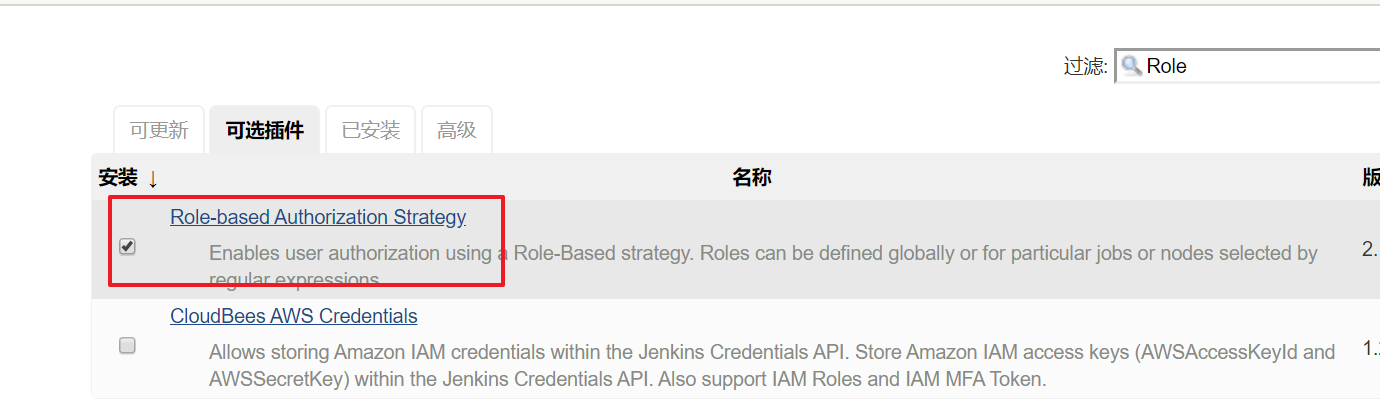

插件安装


开启权限全局安全配置

授权策略切换为”Role-Based Strategy”，保存.转成比较细粒度的权限控制!!!!

创建角色

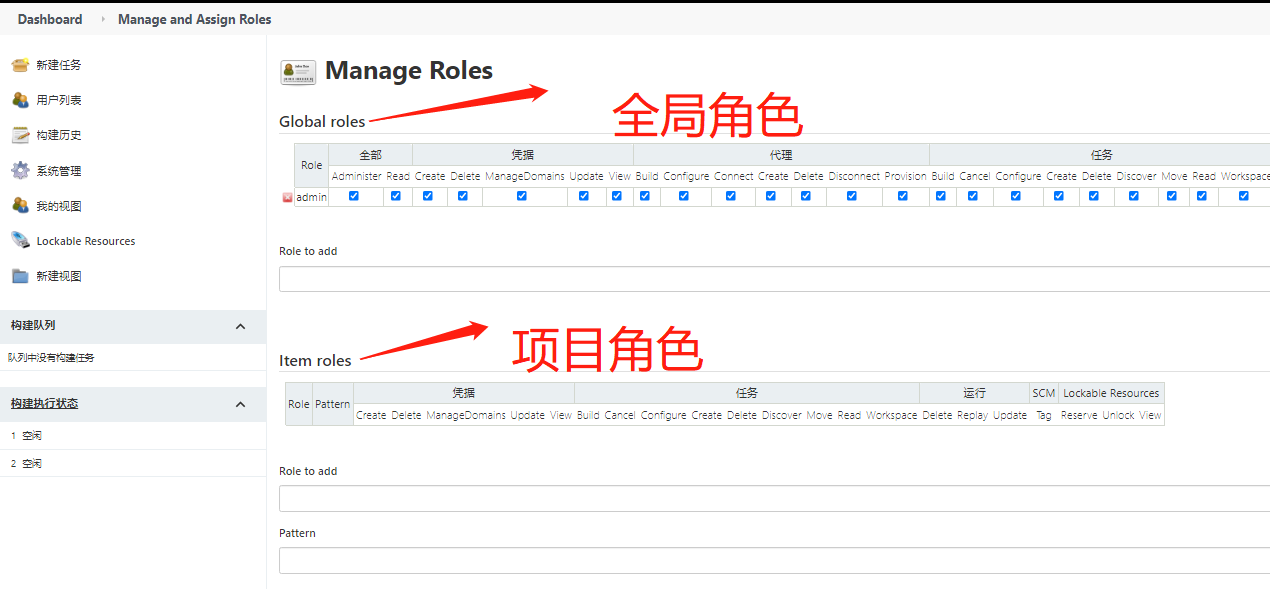

在系统管理页面进入 Manage and Assign Roles————>点击”Manage Roles”
image.pngGlobal roles（全局角色）：管理员等高级用户可以创建基于全局的角色
Project roles（项目角色）：针对某个或者某些项目的角色
Slave roles（奴隶角色）：节点相关的权限

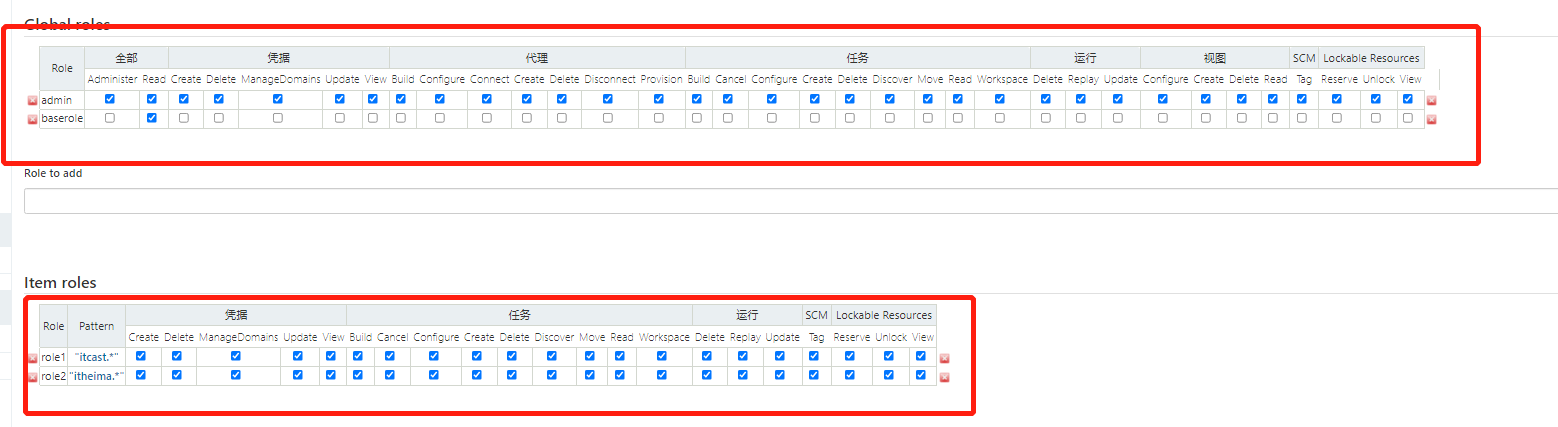

我们添加以下三个角色：
baseRole：该角色为全局角色。这个角色需要绑定Overall下面的Read权限，是为了给所有用户绑定最基本的Jenkins访问权限。注意：如果不给后续用户绑定这个角色，会报错误：用户名 is missing the Overall/Read permission
role1：该角色为项目角色。使用正则表达式绑定”itcast.“，意思是只能操作itcast开头的项目。
role2：该角色也为项目角色。绑定”itheima.“，意思是只能操作itheima开头的项目。

新建用户

系统管理—>用户管理—>新建用户
分别创建两个用户：jack/132456和itcast/123456

给用户分配角色:
系统管理页面进入Manage and Assign Roles，点击Assign Roles
绑定规则如下：

  • eric用户分别绑定baseRole和role1角色
  • jack用户分别绑定baseRole和role2角色

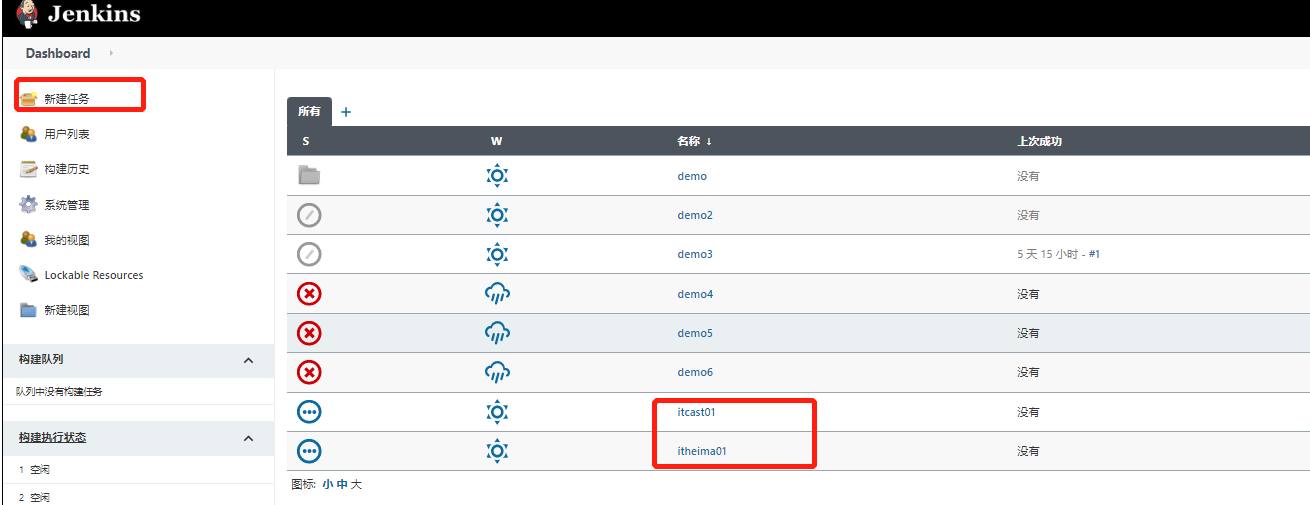

创建项目测试权限

创建两个自由风格的项目:

结果为：
eric用户登录，只能看到itcast01项目
jack用户登录，只能看到itheima01项目

Jenkins凭证管理

要在Jenkins使用凭证管理功能，需要安装Credentials Binding插件,凭据可以用来存储需要密文保护的数据库密码、Gitlab密码信息、Docker私有仓库密码等，以便Jenkins可以和这些第三方的应用进行交互。

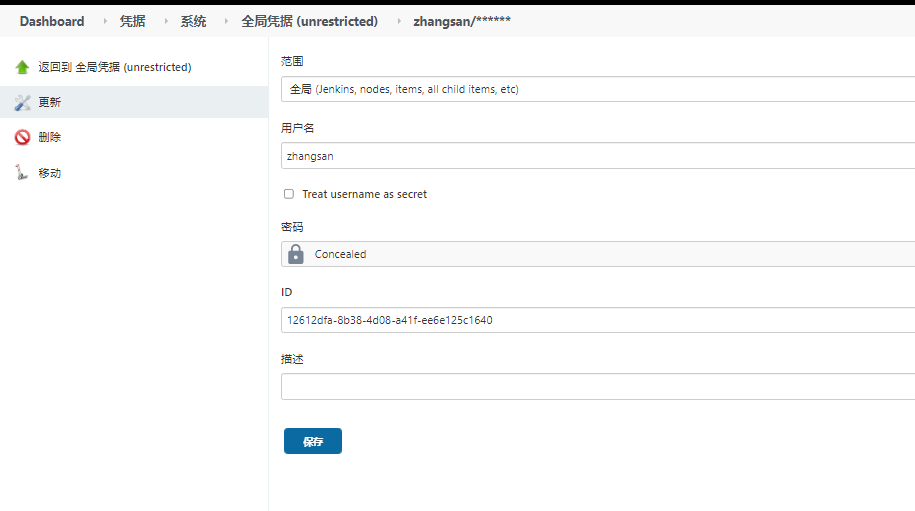

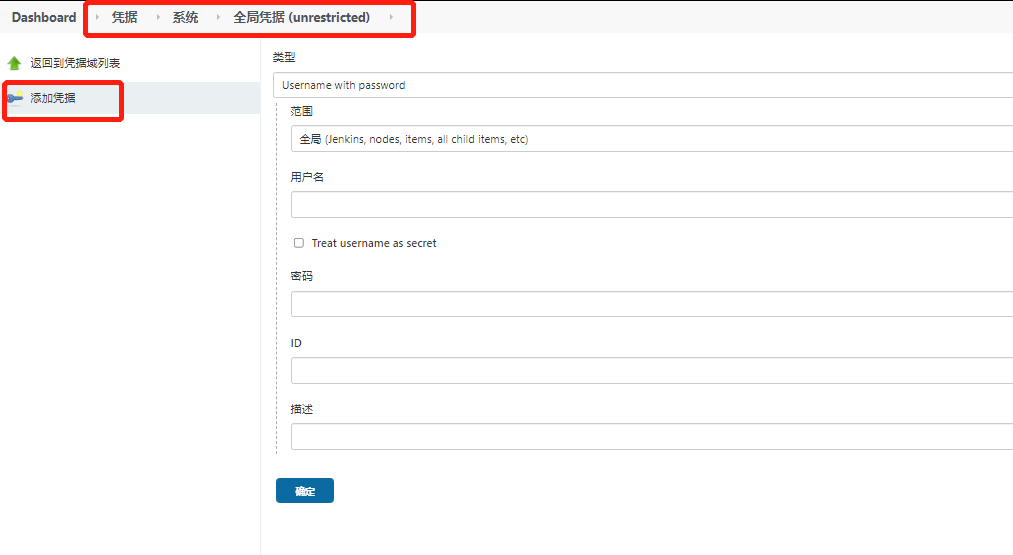

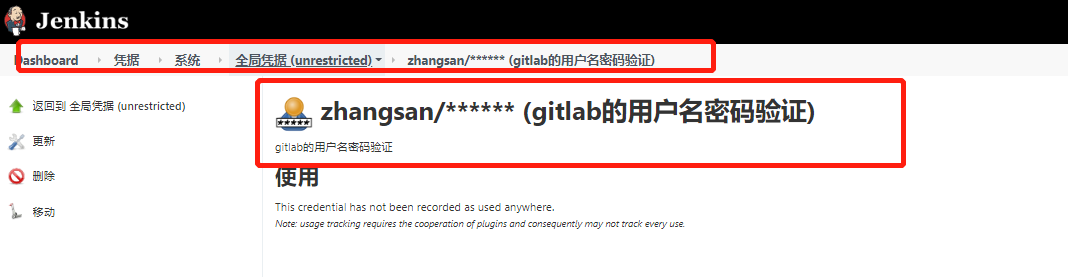

系统管理—>Manage Credentials—>管理凭据—->全局凭据—->添加凭据

  • Username with password：用户名和密码
  • SSH Username with private key：使用SSH用户和密钥
  • Secret file：需要保密的文本文件，使用时Jenkins会将文件复制到一个临时目录中，再将文件路径设置到一个变量中，等构建结束后，所复制的Secret file就会被删除。
  • Secret text：需要保存的一个加密的文本串，如钉钉机器人或Github的api token
  • Certificate：通过上传证书文件的方式

从gitlib拉取代码

为了让Jenkins支持从Gitlab拉取源码，需要安装Git插件以及在CentOS7上安装Git工具。


测试凭证是否可用

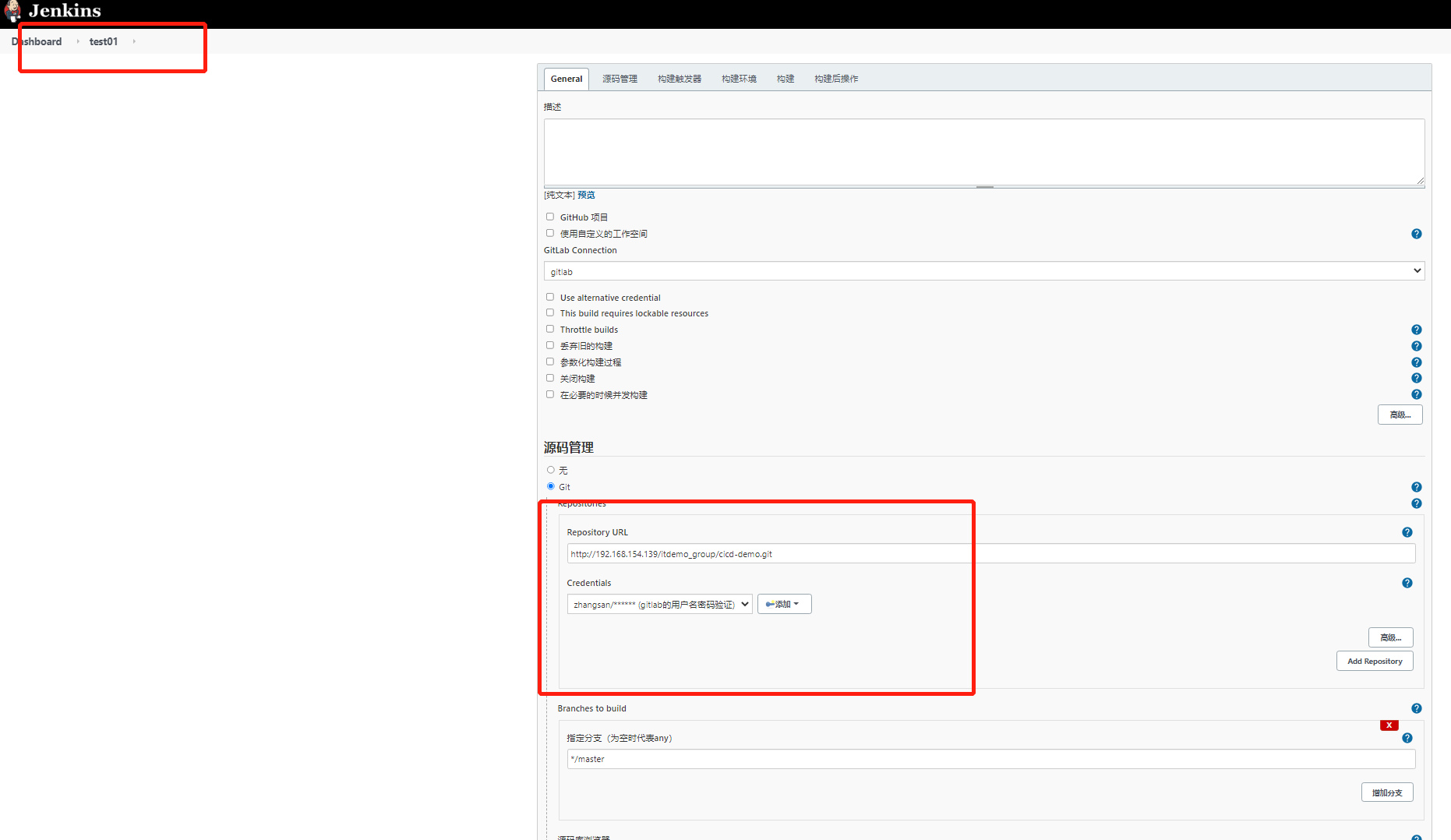

打开新建的项目,test01—->配置
点击应用和保存:选择git地址和凭证
image.png image.png

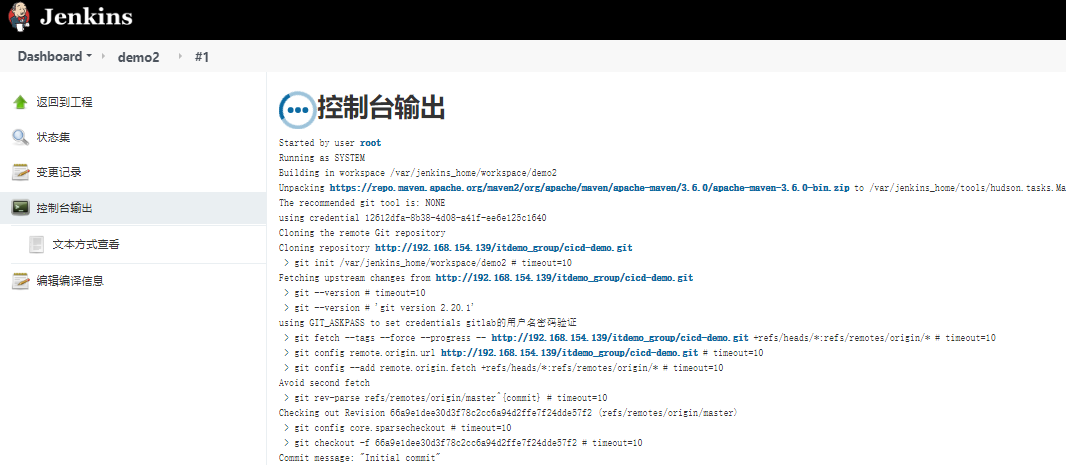

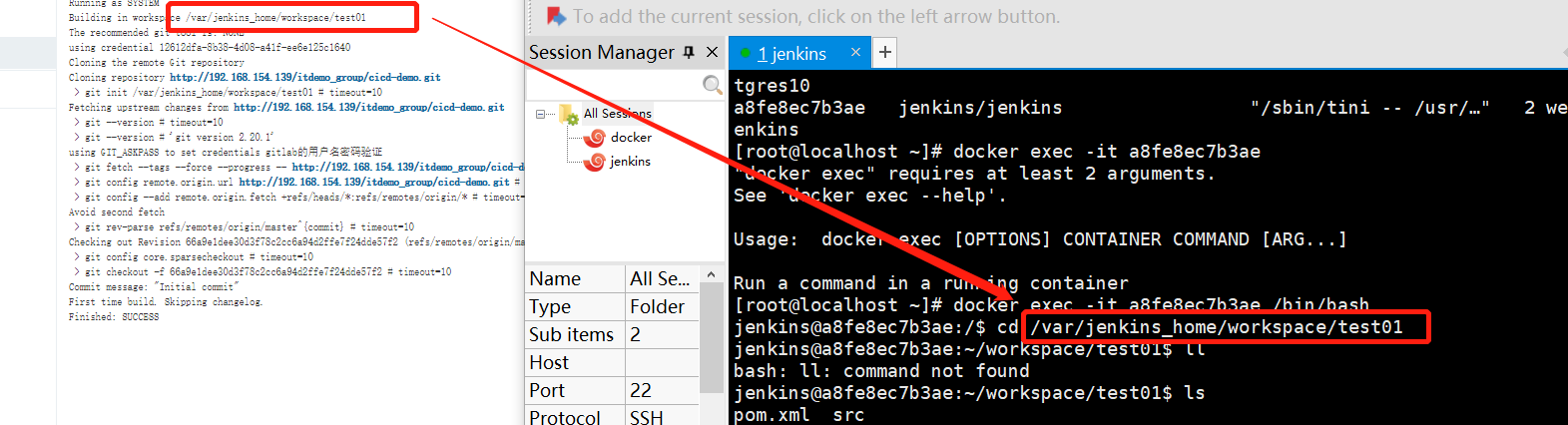

进入容器可以看到代码已经拉取成功:

SSH密钥类型登录

1）使用root用户生成公钥和私钥
ssh-keygen -t rsa

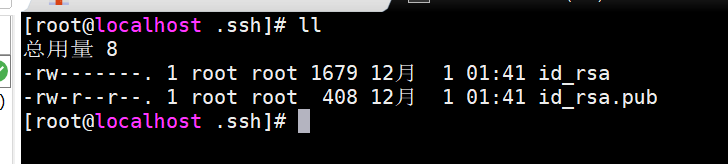

在/root/.ssh/目录保存了公钥和使用

  • id_rsa：私钥文件
  • id_rsa.pub：公钥文件

2）把生成的公钥放在Gitlab中
以root账户登录->点击头像->Settings->SSH Keys
复制刚才id_rsa.pub文件的内容到这里，点击”Add Key”

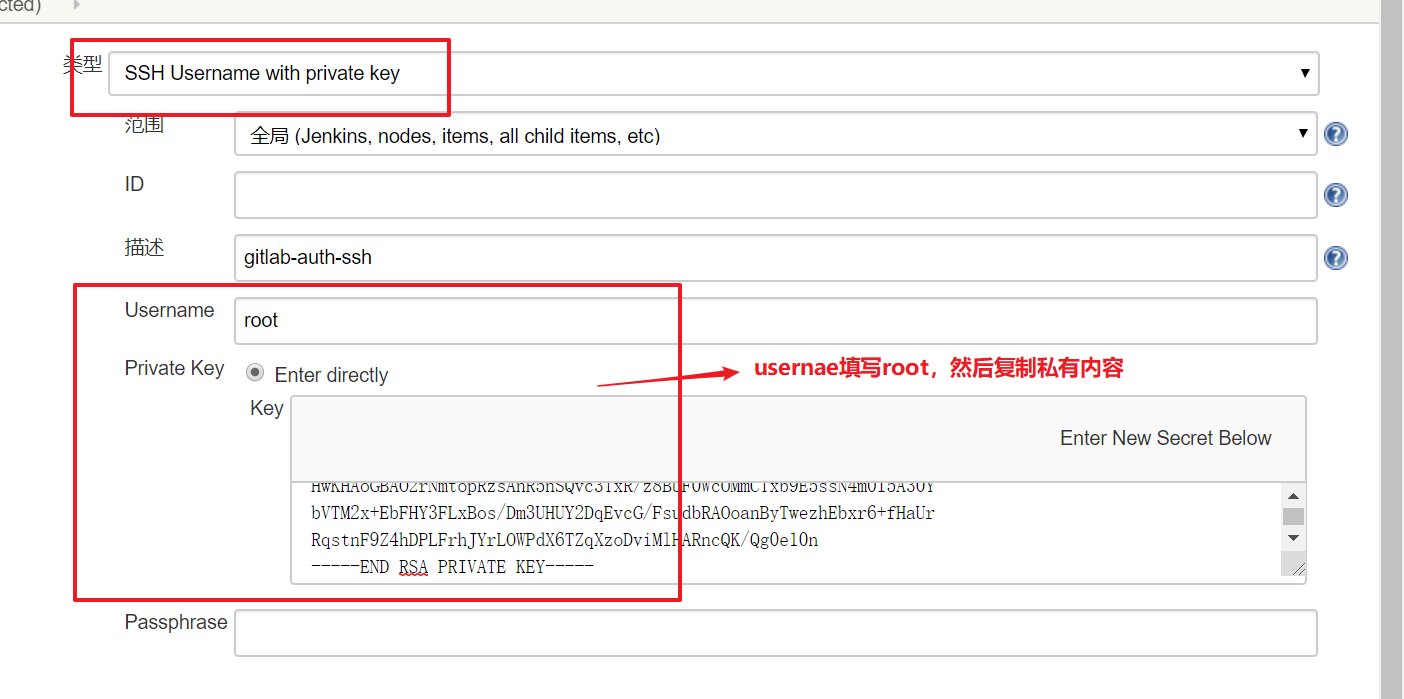

3）在Jenkins中添加凭证，配置私钥

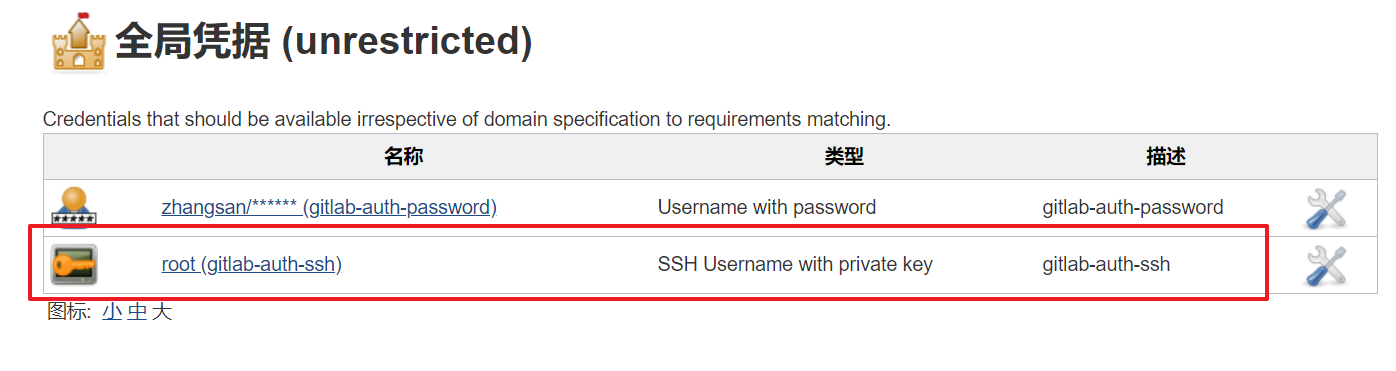

在Jenkins添加一个新的凭证，类型为”SSH Username with private key”，把刚才生成私有文件内容复制过来

4）测试凭证是否可用

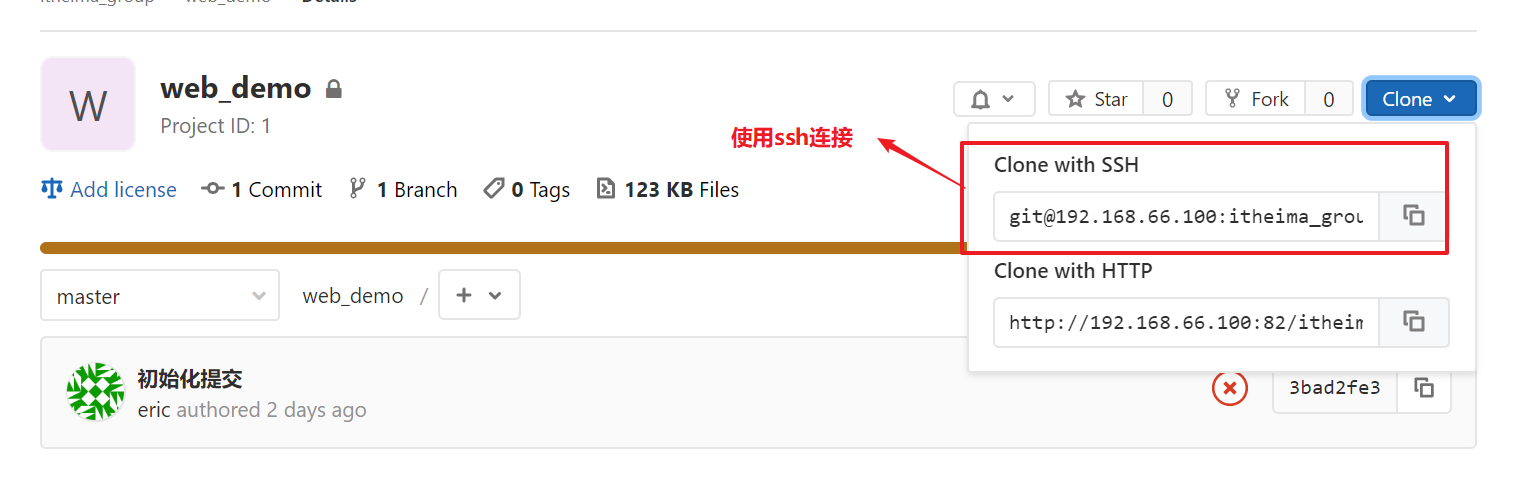

新建”test02”项目->源码管理->Git，这次要使用Gitlab的SSH连接，并且选择SSH凭证

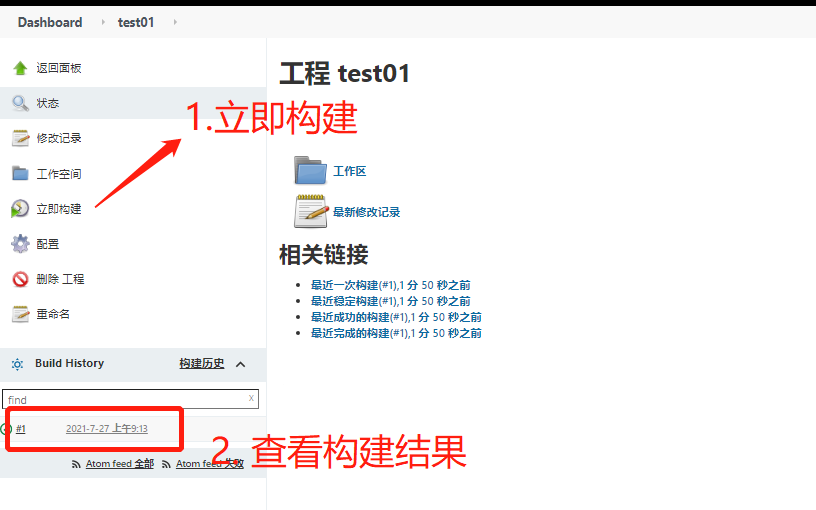

同样尝试构建项目，如果代码可以正常拉取，代表凭证配置成功！

持续集成环境-Maven安装和配置

可以使用maven的插件进行打包,再手动更改maven的setting配置文件!!


测试Maven是否配置成功

新创建一个任务,选择构建maven任务

配置上git等参数.点击构建.


Jenkins构建Maven项目

Jenkins项目构建类型-构建的项目类型介绍

Jenkins中自动构建项目的类型有很多，常用的有以下三种：

  • 自由风格软件项目（FreeStyle Project）
  • Maven项目（Maven Project）
  • 流水线项目（Pipeline Project）

每种类型的构建其实都可以完成一样的构建过程与结果，只是在操作方式、灵活度等方面有所区别，在
实际开发中可以根据自己的需求和习惯来选择。（PS：个人推荐使用流水线类型，因为灵活度非常高）

Jenkins-自由风格项目构建——略

下面演示创建一个自由风格项目来完成项目的集成过程：
拉取代码->编译->打包->部署
拉取代码
1）创建项目
2）配置源码管理，从gitlab拉取代码
编译打包
构建->添加构建步骤->Executor Shell

  1. echo "开始编译和打包"
  2. mvn clean package
  3. echo "编译和打包结束"

部署
把项目部署到远程的Tomcat里面

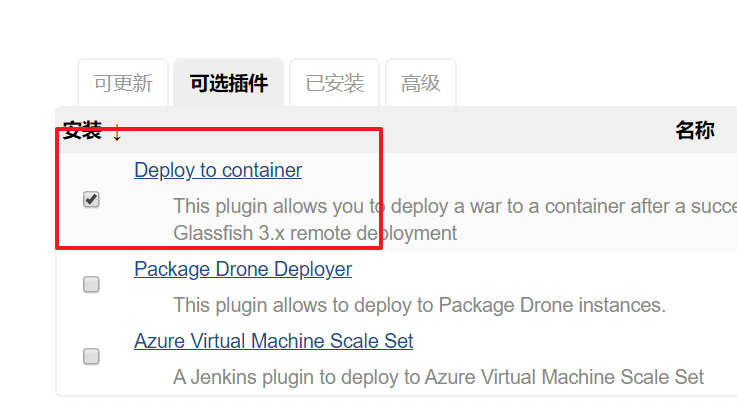

1）安装 Deploy to container插件
Jenkins本身无法实现远程部署到Tomcat的功能，需要安装Deploy to container插件实现

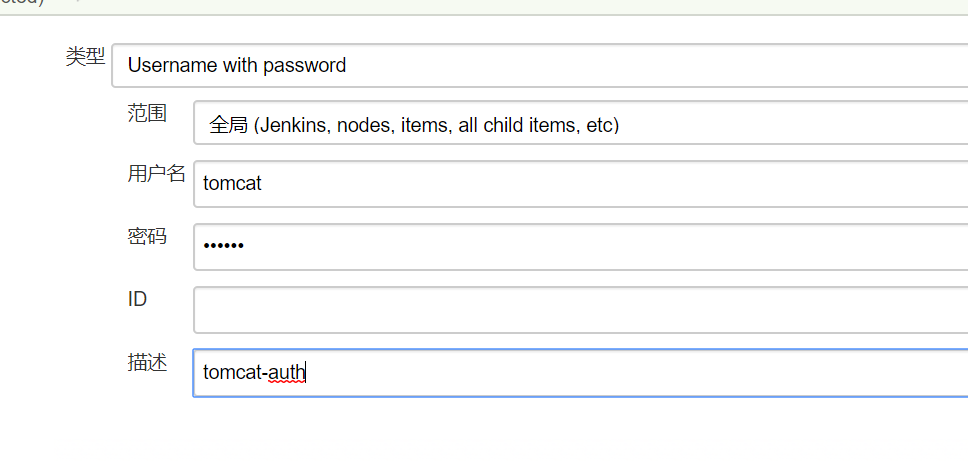

2）添加Tomcat用户凭证

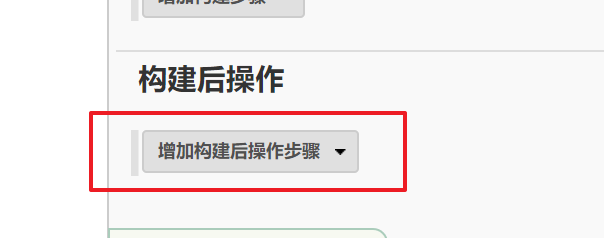

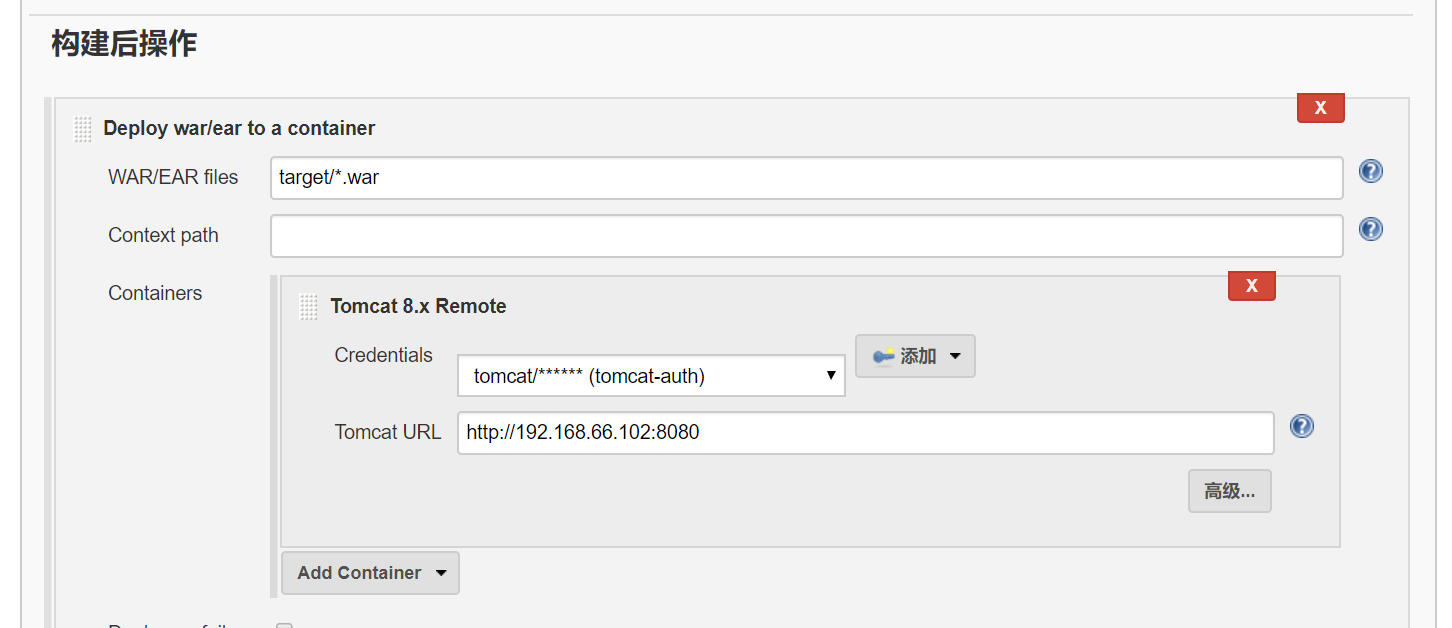

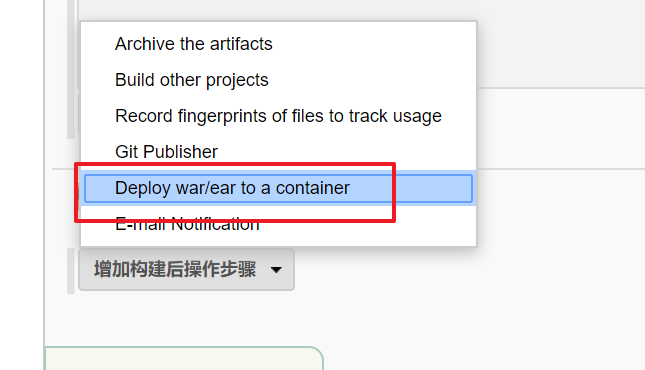

3）添加构建后操作
image.png image.png

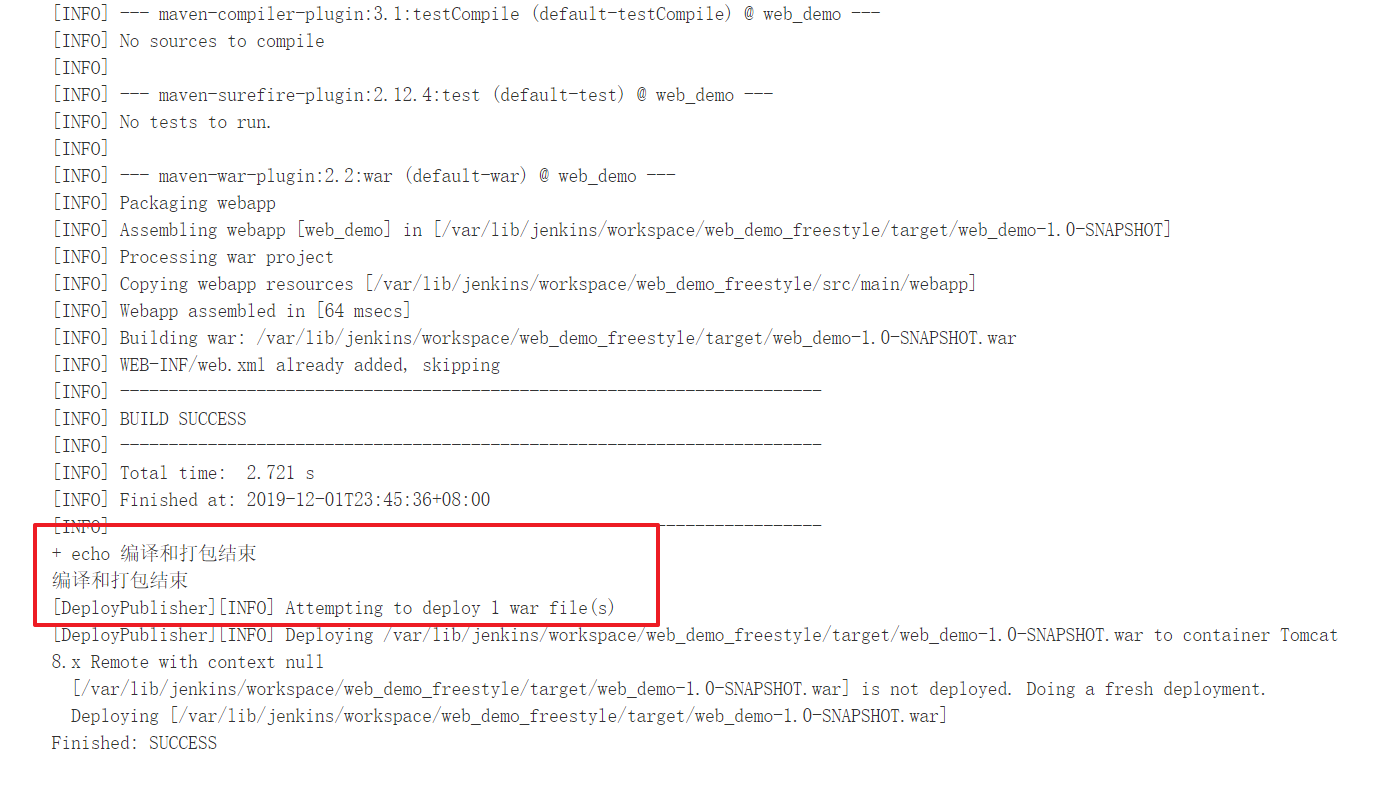

点击”Build Now”，开始构建过程
4）部署成功后，访问项目 http://192.168.66.102:8080/web_demo-1.0-SNAPSHOT/

Jenkins-Maven项目构建

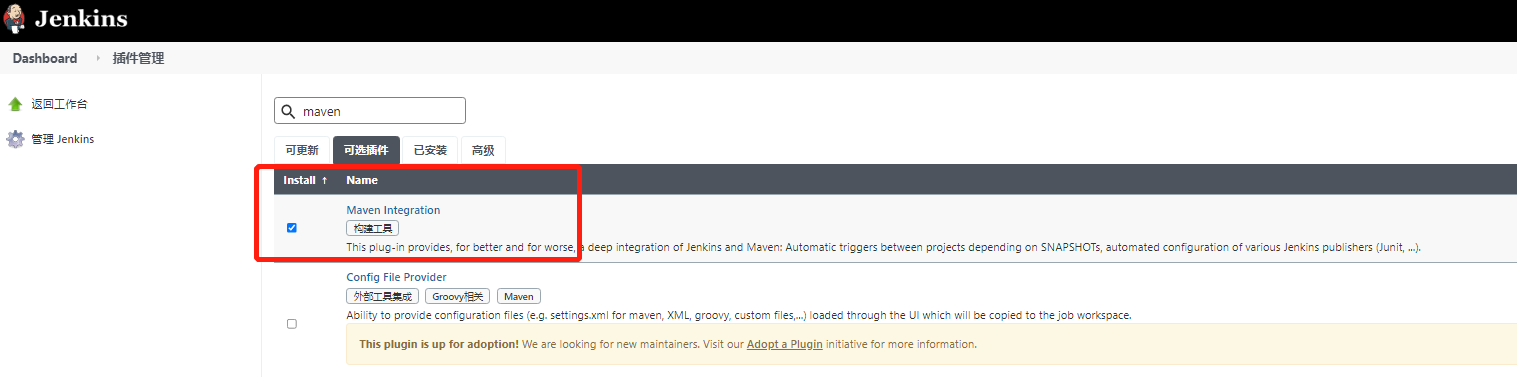

1）安装Maven Integration插件
2）创建Maven项目

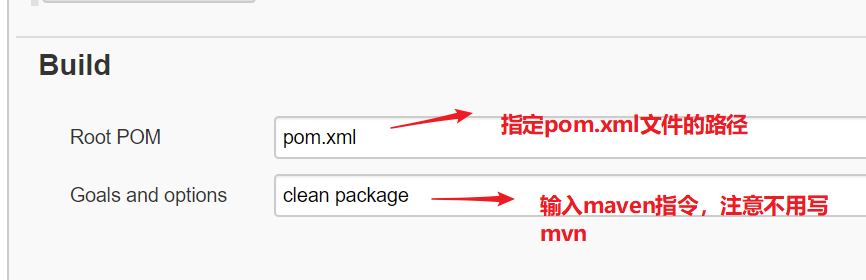

3）配置项目 拉取代码和远程部署的过程和自由风格项目一样，只是”构建”部分不同

Jenkins-Pipeline流水线项目构建(*)

将拉取代码,编译,运行都通过流水线完成.

Pipeline简介

1）概念 Pipeline，简单来说，就是一套运行在 Jenkins 上的工作流框架，将原来独立运行于单个或者多个节点
的任务连接起来，实现单个任务难以完成的复杂流程编排和可视化的工作。

2）使用Pipeline有以下好处（来自翻译自官方文档）： 代码：Pipeline以代码的形式实现，通常被检入源代码控制，使团队能够编辑，审查和迭代其传送流 程。持久：无论是计划内的还是计划外的服务器重启，Pipeline都是可恢复的。可停止：Pipeline可接
收交互式输入，以确定是否继续执行Pipeline。多功能：Pipeline支持现实世界中复杂的持续交付要
求。它支持fork/join、循环执行，并行执行任务的功能。可扩展：Pipeline插件支持其DSL的自定义扩
展，以及与其他插件集成的多个选项。

3）如何创建 Jenkins Pipeline呢？

安装Pipeline插件

安装的docker版本默认安装了流水线插件.

Pipeline语法快速入门

1）Declarative声明式-Pipeline———jenkins2.0版本以后推荐使用声明式

创建项目:

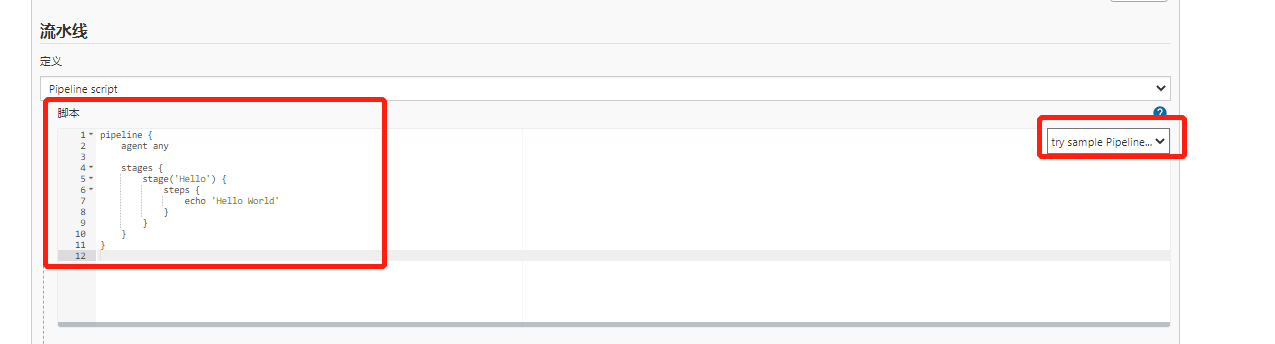

流水线->选择HelloWorld模板

  • stages：代表整个流水线的所有执行阶段。通常stages只有1个，里面包含多个stage
  • stage：代表流水线中的某个阶段，可能出现n个。一般分为拉取代码，编译构建，部署等阶段。
  • steps：代表一个阶段内需要执行的逻辑。steps里面是shell脚本，git拉取代码，ssh远程发布等任意内
  • 容。

编写一个简单声明式Pipeline：

  1. pipeline {
  2.     agent any #代理/工具/环境等
  3.     stages {
  4.         stage('拉取代码') {
  5.             steps {
  6.                 echo '拉取代码'
  7.             }
  8.         }
  9.         stage('编译构建') {
  10.             steps {
  11.                 echo '编译构建'
  12.             }
  13.         }
  14.         stage('项目部署') {
  15.             steps {
  16.                 echo '项目部署'
  18.             }
  19.         }
  20.     }
  21. }

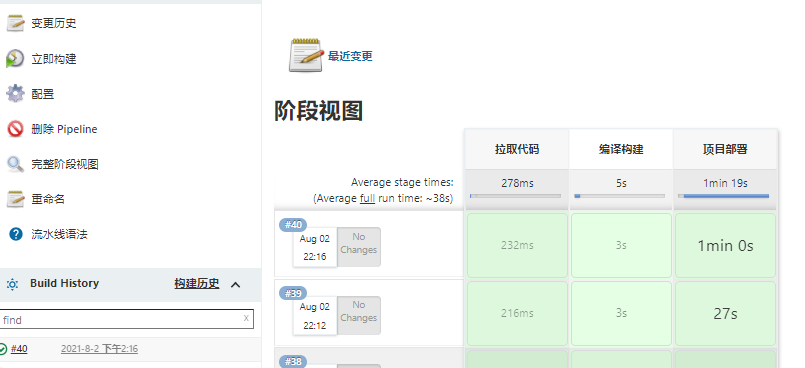

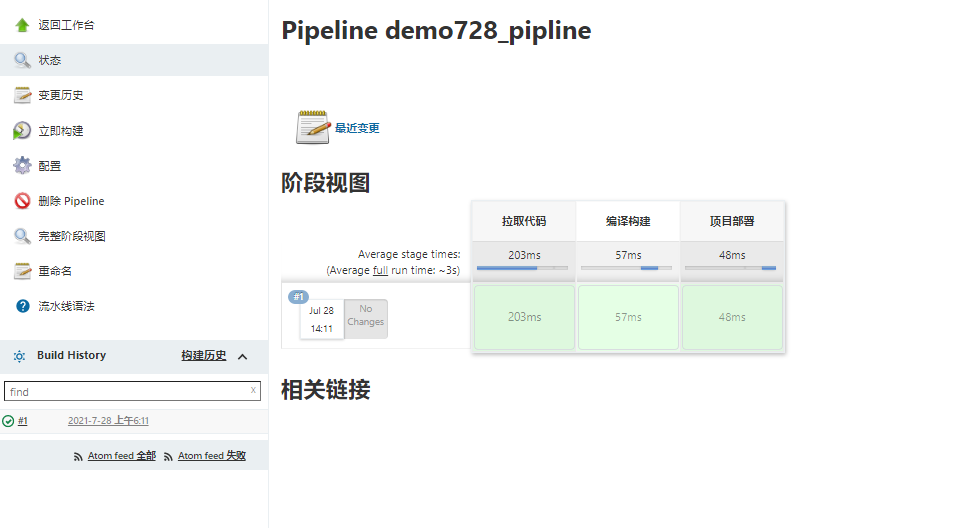

点击构建:

2）Scripted Pipeline脚本式-Pipeline

创建流水线:demo728_pipline02
这次选择”Scripted Pipeline”

  1. node {
  2.     def mvnHome
  3.     stage('Preparation') { // for display purposes
  4.         // Get some code from a GitHub repository
  5.         git 'https://github.com/jglick/simple-maven-project-with-tests.git'
  6.         // Get the Maven tool.
  7.         // ** NOTE: This 'M3' Maven tool must be configured
  8.         // **       in the global configuration.
  9.         mvnHome = tool 'M3'
  10.     }
  11.     stage('Build') {
  12.         // Run the maven build
  13.         withEnv(["MVN_HOME=$mvnHome"]) {
  14.             if (isUnix()) {
  15.                 sh '"$MVN_HOME/bin/mvn" -Dmaven.test.failure.ignore clean package'
  16.             } else {
  17.                 bat(/"%MVN_HOME%\bin\mvn" -Dmaven.test.failure.ignore clean package/)
  18.             }
  19.         }
  20.     }
  21.     stage('Results') {
  22.         junit '**/target/surefire-reports/TEST-*.xml'
  23.         archiveArtifacts 'target/*.jar'
  24.     }
  25. }
  • Node：节点，一个 Node 就是一个 Jenkins 节点，Master 或者 Agent，是执行 Step 的具体运行环境，后续讲到Jenkins的Master-Slave架构的时候用到。
  • Stage：阶段，一个 Pipeline 可以划分为若干个 Stage，每个 Stage 代表一组操作，比如： Build、Test、Deploy，Stage 是一个逻辑分组的概念。
  • Step：步骤，Step 是最基本的操作单元，可以是打印一句话，也可以是构建一个 Docker 镜像，由各类 Jenkins 插件提供，比如命令：sh ‘make’，就相当于我们平时 shell 终端中执行 make 命令一样。

编写一个简单的脚本式Pipeline

  1. node {
  2.     def mvnHome
  3.     stage('拉取代码') {
  4.         echo '拉取代码'
  5.     }
  6.     stage('编译构建') {
  7.        echo '编译构建'
  8.     }
  9.     stage('项目部署') {
  10.         echo '项目部署'
  11.     }
  12. }

构建结果和声明式一样

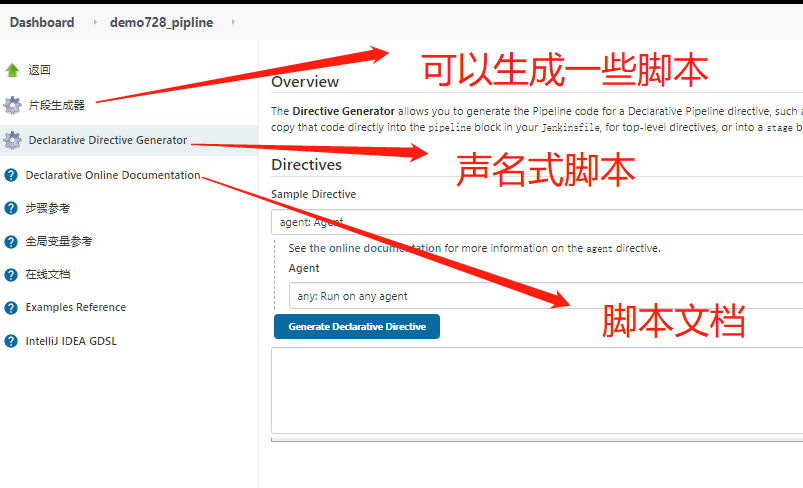

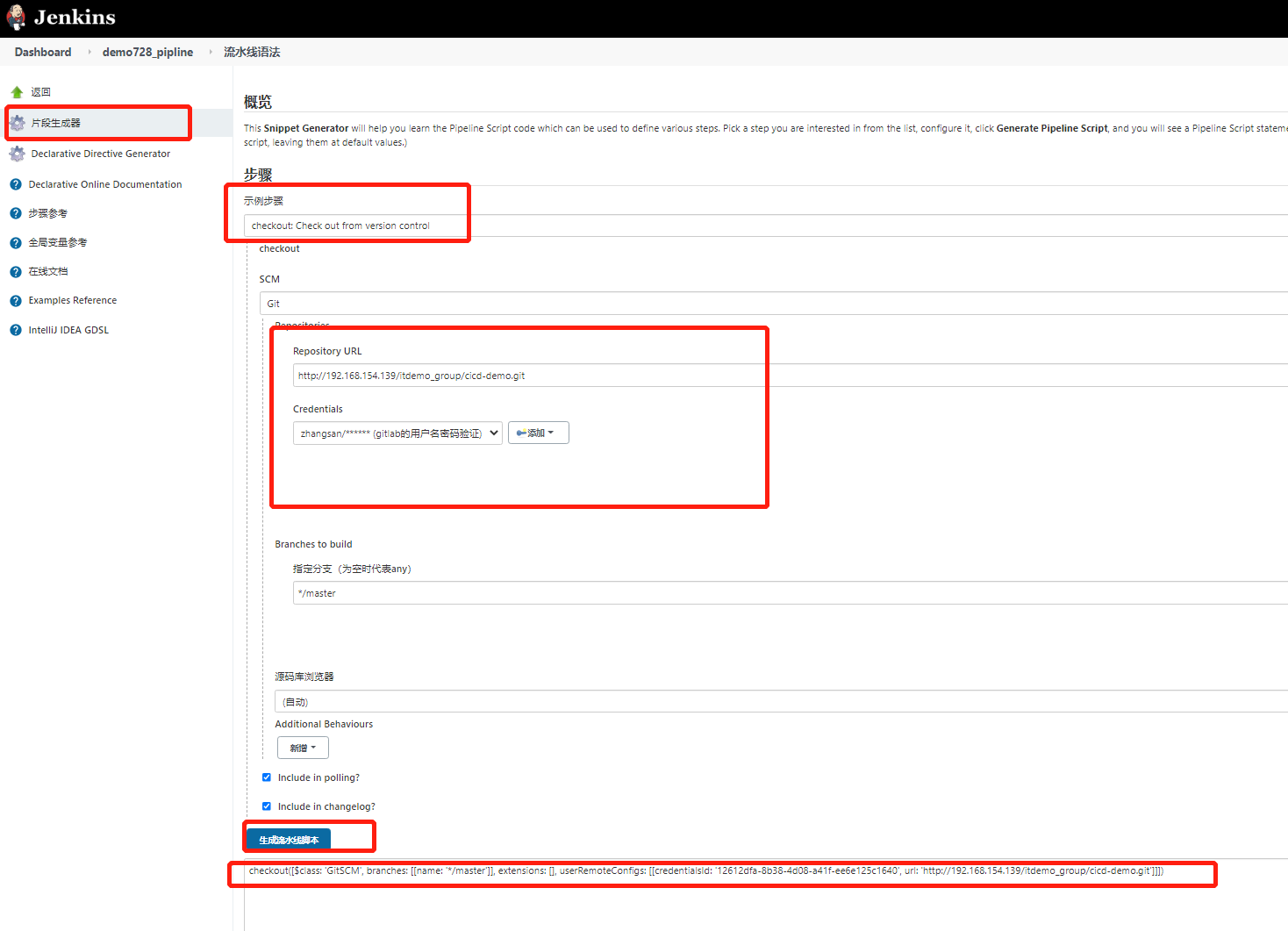

生成脚本


  1. 创建拉取代码脚本


  1. 创建编译代码脚本

    sh ‘mvn clean package’


  1. 创建项目部署脚本
  1.     sh 'scp /var/jenkins_home/workspace/demo728_pipline/target/demo2-0.0.1-SNAPSHOT.jar  root@192.168.154.147:/opt'

安装jdk1.8做为部署环境

  1. docker pull kdvolder/jdk8
  2. docker run -di --name=jdk1.8 kdvolder/jdk8

或者远程安装jdk

  1. yum install -y java-1.8.0-openjdk-devel.x86_64

部署jar包到远程服务器

  1. 安装插件

①Publish Over SSH用于连接远程服务器
②Deploy to container插件用于把打包的应用发布到远程服务器

  1. 在jenkins所在服务器，生成公钥和私钥。

命令如下：

  1. ssh-keygen

默认会保存在~/.ssh目录下

  1. id_rsa  # 私有证书
  2. id_rsa.pub  # 公有证书

如果对方主机想要访问此主机，需要把此主机的公钥交给它即可

  1. 生成之后把生成的公钥放在需要部署jar的服务器的.ssh/authorized_keys文件中。然后进入jenkins系统配置

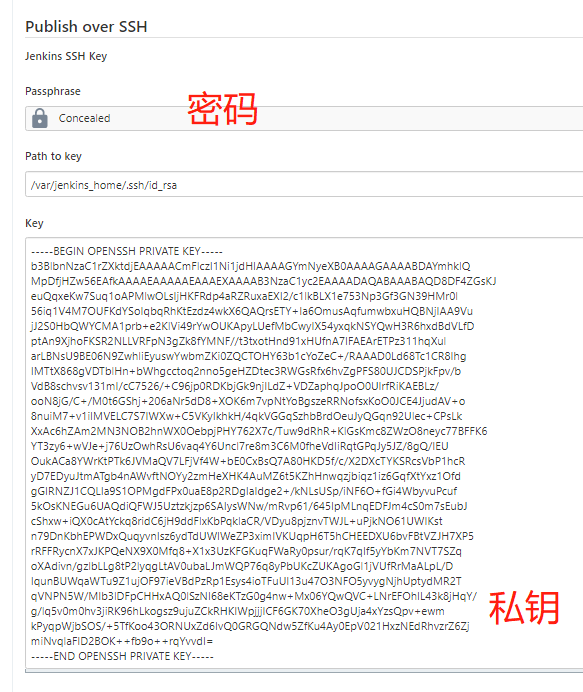

  1. 把生成的私钥放在key那里，path to key写上私钥的路径。


  1. 将jenkins的公钥传递到java服务器

    1. # i后面接的参数是保存你公钥的文件(我们这里是.ssh/id_rsa.pub)；
    2. # git是远程主机的用户，这条指令会往git这个用户的主目录下的
    3. # .ssh/authorized_keys文件写入id_rsa.pub保存的公钥
    4. ssh-copy-id -i ～/.ssh/id_rsa.pub root@192.168.154.147

  2. 创建流水线脚本,并执行 ``` pipeline { agent any stages {

    1.  stage('拉取代码') {
    2.      steps {
    3.          checkout([$class: 'GitSCM', branches: [[name: '*/master']], extensions: [], userRemoteConfigs: [[credentialsId: '12612dfa-8b38-4d08-a41f-ee6e125c1640', url: 'http://192.168.154.139/itdemo_group/cicd-demo.git']]])
    4.      }
    5.  }
    6.  stage('编译构建') {
    7.      steps {
    8.          sh 'mvn clean package'
    9.      }
    10.  }
    11.  stage('项目部署') {
    12.      steps {
    13.          sh 'scp /var/jenkins_home/workspace/demo728_pipline/target/demo2-0.0.1-SNAPSHOT.jar  root@192.168.154.147:/opt'
    14.          sh 'ssh root@192.168.154.147 "java -jar /opt/demo2-0.0.1-SNAPSHOT.jar & "'
    15.      }
    16.  }

    } }

  2. ![image.png](https://cdn.nlark.com/yuque/0/2021/png/729489/1627889197552-31d70877-27ee-4af7-9be9-9cb1459a7e2f.png#clientId=u6f969e3a-122e-4&from=paste&height=368&id=u461046d6&margin=%5Bobject%20Object%5D&name=image.png&originHeight=368&originWidth=805&originalType=binary&ratio=1&size=43622&status=done&style=none&taskId=ud1de09a7-ca32-4fcd-922d-bb5c598a80b&width=805)
  4. <a name="Y7PCo"></a>
  5. ### 常用构建触发器
  6. Jenkins内置4种构建触发器：
  8. - 触发远程构建
  9. - 其他工程构建后触发（Build after other projects are build）
  10. - 定时构建（Build periodically）
  11. - 轮询SCM（Poll SCM）
  12. <a name="hxfdb"></a>
  13. #### 触发远程构建
  14. ![image.png](https://cdn.nlark.com/yuque/0/2021/png/729489/1627893206820-71460c0f-bba9-4b1f-a88c-3536e568218a.png#clientId=ue6a7fb32-27e1-4&from=paste&height=239&id=u25501107&margin=%5Bobject%20Object%5D&name=image.png&originHeight=239&originWidth=770&originalType=binary&ratio=1&size=36174&status=done&style=none&taskId=u4a1a312d-00f5-4662-83a7-260aadebc08&width=770)<br />发送链接：[http://192.168.154.139:10240](http://192.168.154.139:10240/)/job/demo728_pipline/build?token=6666
  16. <a name="CoH98"></a>

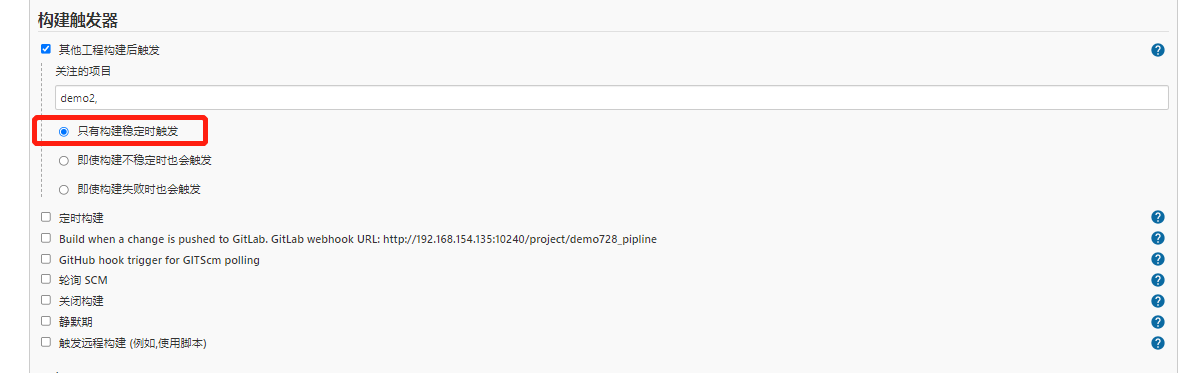

  17. #### 其他工程构建后触发
  18. 当前项目的构建依赖另外一个项目构建。<br />![image.png](https://cdn.nlark.com/yuque/0/2021/png/729489/1627893712822-f5df02c7-0957-4a0d-b84f-4347f712c874.png#clientId=ue6a7fb32-27e1-4&from=paste&height=373&id=uefd24878&margin=%5Bobject%20Object%5D&name=image.png&originHeight=373&originWidth=1188&originalType=binary&ratio=1&size=34048&status=done&style=none&taskId=u145fbf1d-ca93-4076-845a-919a2b5b7bf&width=1188)
  20. <a name="nQPaI"></a>

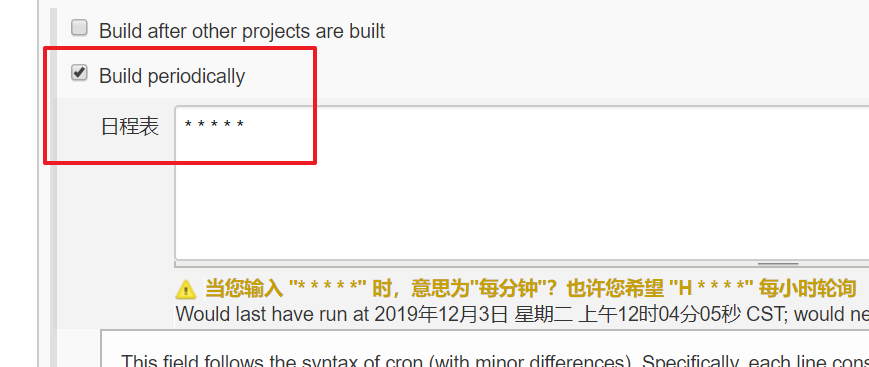

  21. #### 定时构建
  22. ![image.png](https://cdn.nlark.com/yuque/0/2021/png/729489/1627893967577-391bc12c-9cb3-4221-b8c0-593b9c3fb4e9.png#clientId=ue6a7fb32-27e1-4&from=paste&height=367&id=u80d92b31&margin=%5Bobject%20Object%5D&name=image.png&originHeight=367&originWidth=869&originalType=binary&ratio=1&size=41788&status=done&style=none&taskId=ubfcb1116-528b-4df8-9564-0a1b174aea9&width=869)<br />定时字符串从左往右分别为：分时日月周<br />一些定时表达式的例子：H代表变化

每30分钟构建一次：H代表形参H/30 10:02 10:32 每2个小时构建一次:H H/2 每天的8点，12点，22点，一天构建3次： (多个时间点中间用逗号隔开)0 8,12,22 每天中午12点定时构建一次H 12 每天下午18点定时构建一次H 18 在每个小时的前半个小时内的每10分钟H(0-29)/10 每两小时一次，每个工作日上午9点到下午5点(也许是上午10:38，下午12:38，下午2:38，下午4:38)H H(9-16)/2 1-5 ```

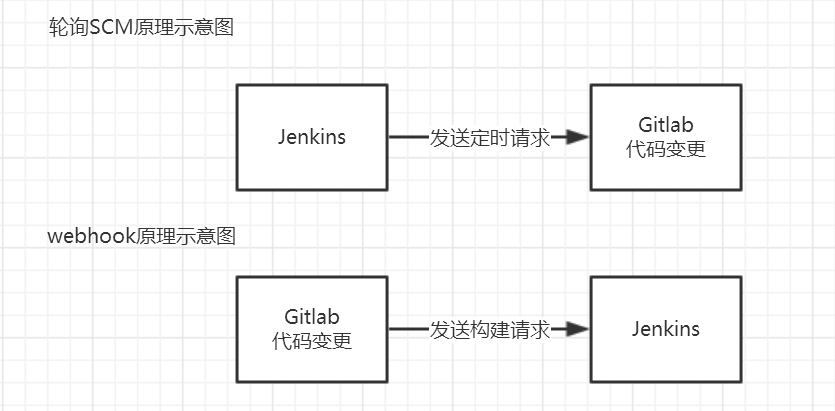

轮询SCM

轮询SCM，是指定时扫描本地代码仓库的代码是否有变更，如果代码有变更就触发项目构建。
注意：这次构建触发器，Jenkins会定时扫描本地整个项目的代码，增大系统的开销，不建议使用。

Git hook自动触发构建(*)

就是利用Gitlab的webhook实现代码push到仓库，立即触发项目自动构建。

安装Gitlab Hook插件

需要安装两个插件： Gitlab Hook和GitLab
很明显需要两点配置：1. gitlab发送请求。 2. jenkins配置流水线
继续使用demo728_pipline:

以root账户登录gitlab：

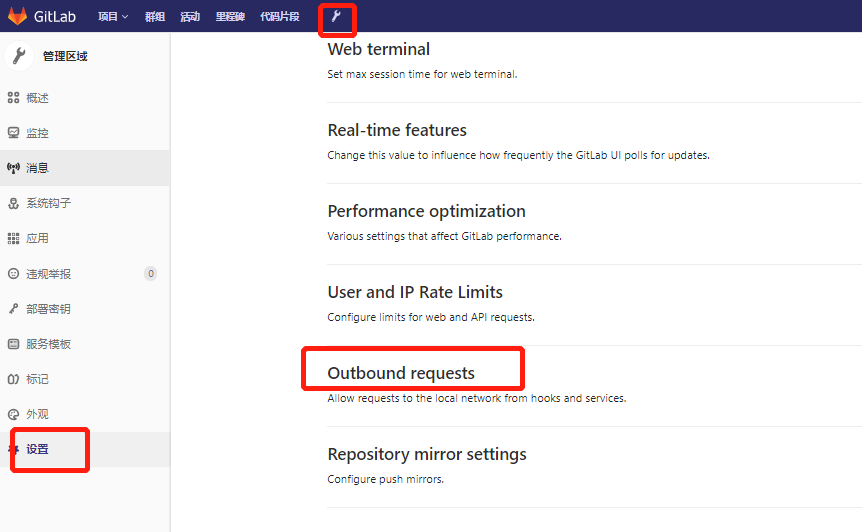

1）开启webhook功能 ：允许发布外部请求。
使用root账户登录到后台，点击Admin Area -> Settings -> Network
勾选”Allow requests to the local network from web hooks and services”

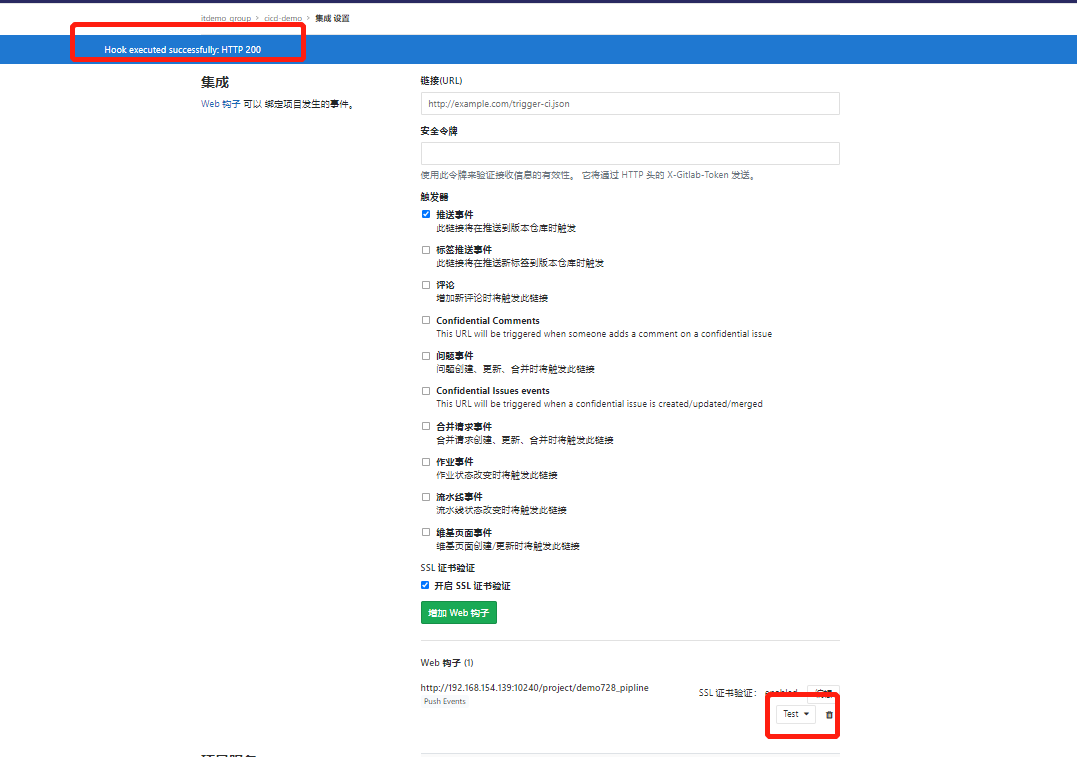

2）在项目添加webhook
点击项目->Settings->Integrations

注意：以下设置必须完成，否则会报错！

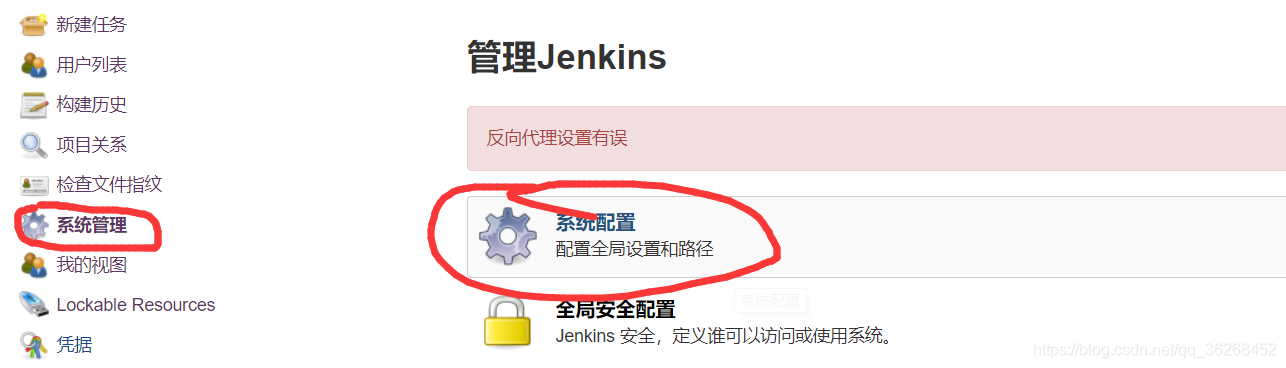

Manage Jenkins->Configure System

重新发起测试：项目部署成功！！！

Jenkins的参数化构建

有时在项目构建的过程中，我们需要根据用户的输入动态传入一些参数，从而影响整个构建结果，这时
我们可以使用参数化构建。

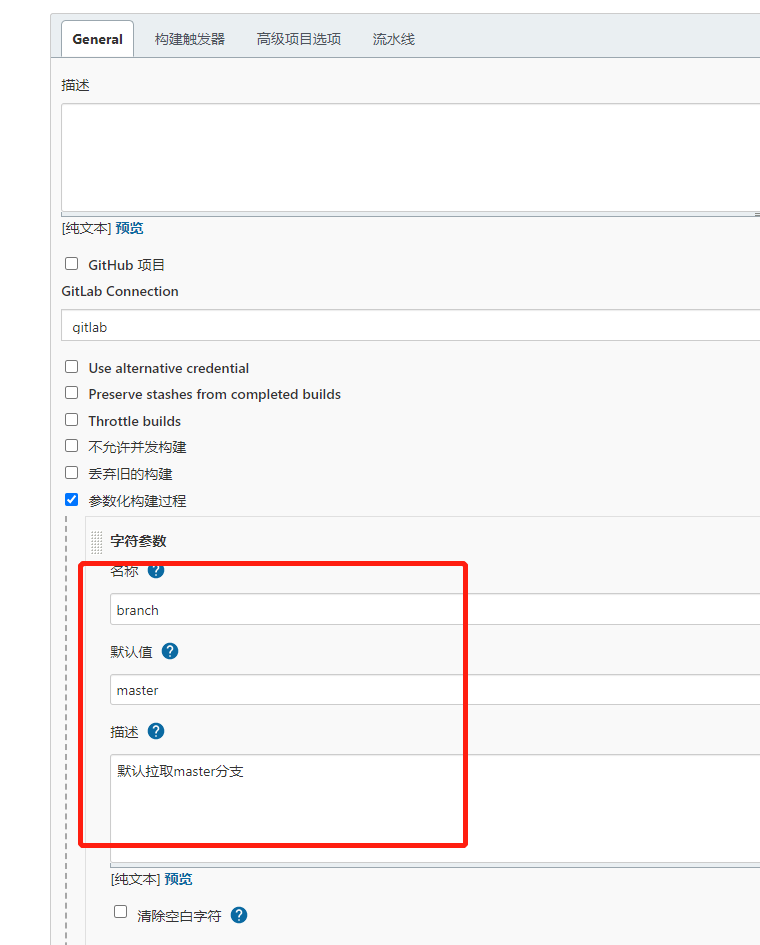

Jenkins支持非常丰富的参数类型，添加字符串类型的参数

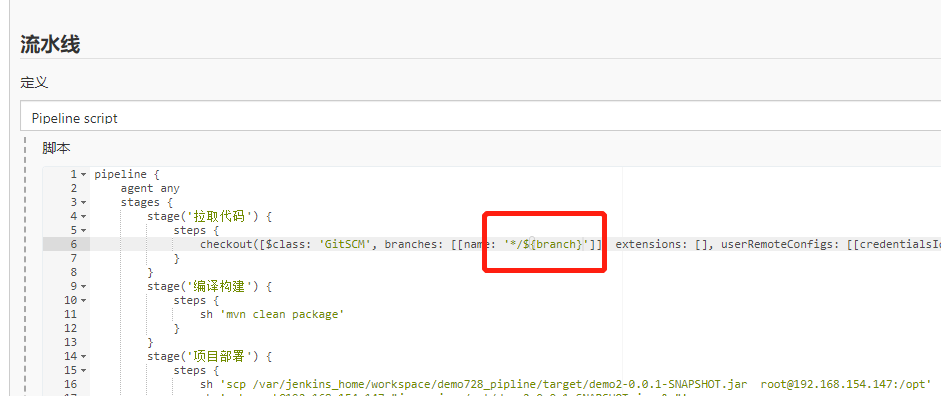

改动pipeline流水线代码

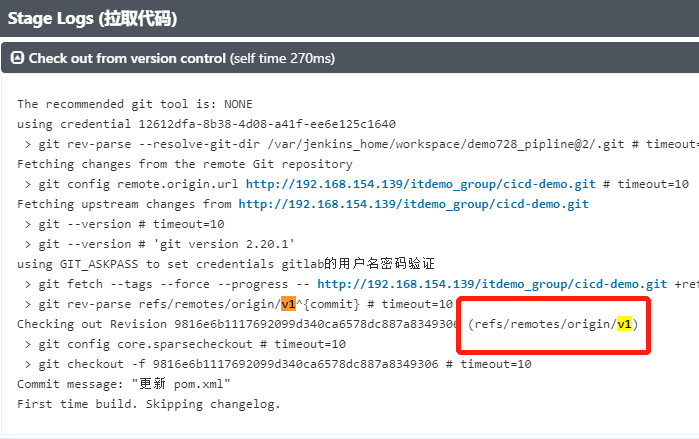

在git上新建分支：v1

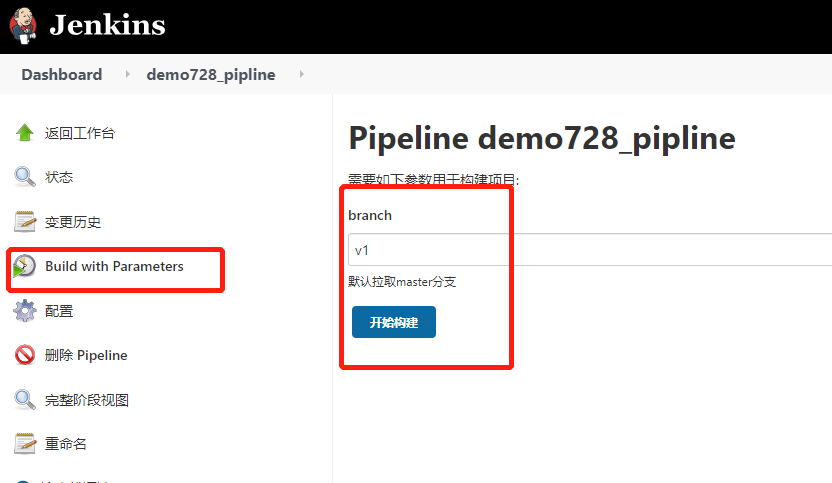

点击Build with Parameters


整合邮件——-未尝试

常见问题

跑流水线提示mvn: not found

检查

由于我创建的的jenkins是使用docker进行创建的,需要先将maven通过cp复制到容器中!!!!

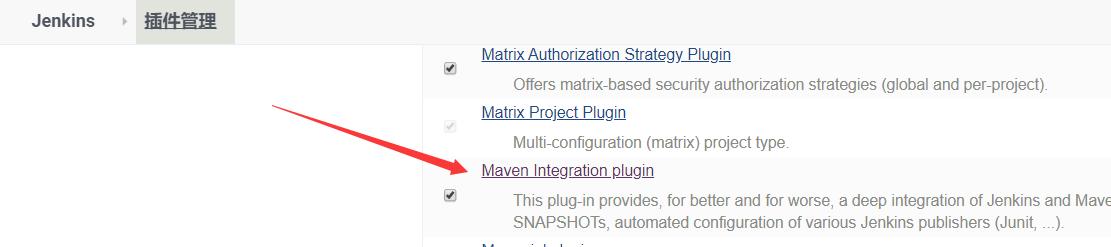

  1. 检查是否安装了Maven插件
    Jenkins - 图61

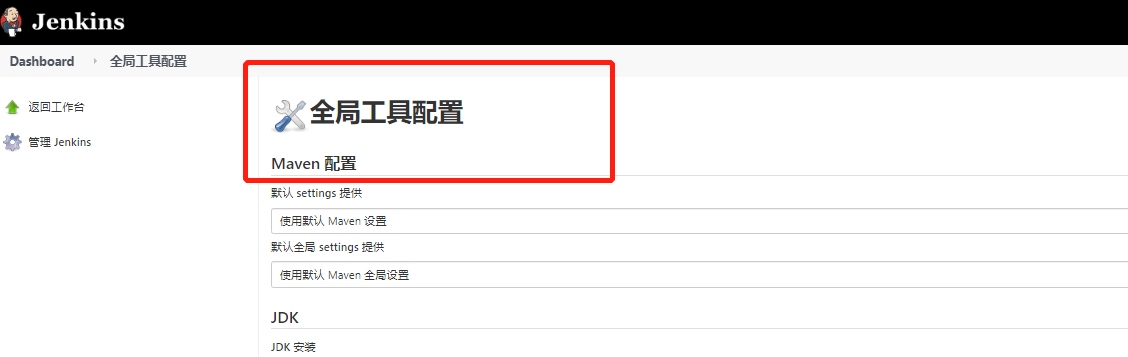

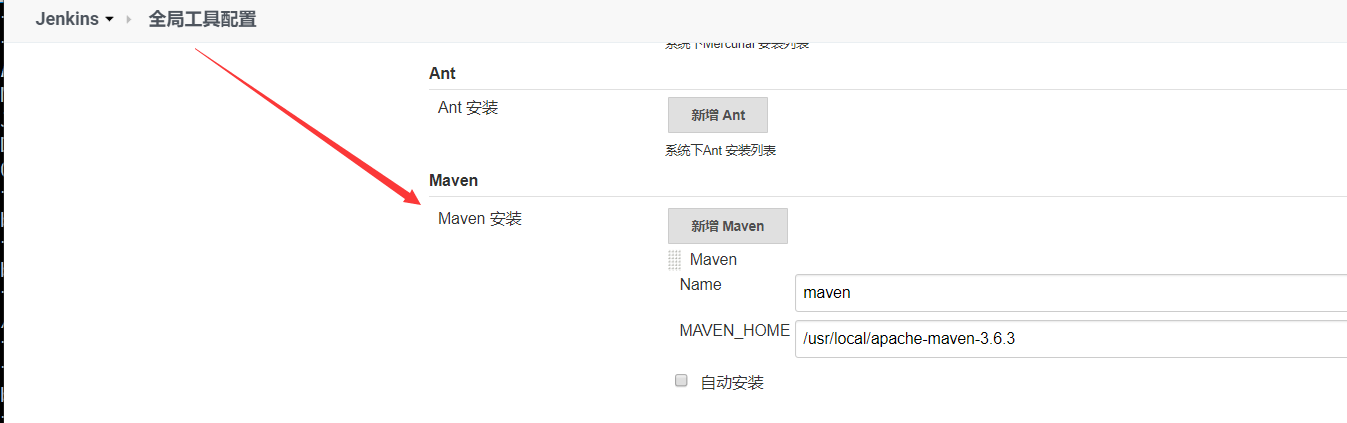

  2. 检查jenkins全局工具配置Maven及JDK安装目录
    Jenkins - 图62
    Jenkins - 图63

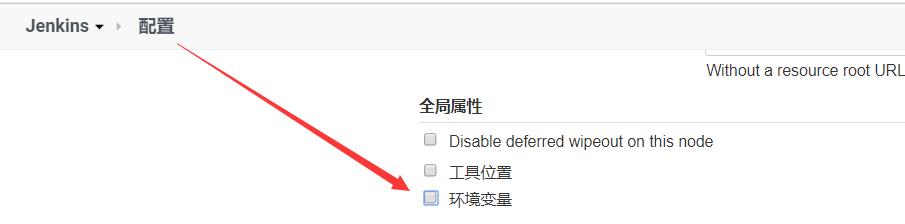

  3. 检查系统设置中是否配置了环境变量（发现未配置）
    Jenkins - 图64

    解决

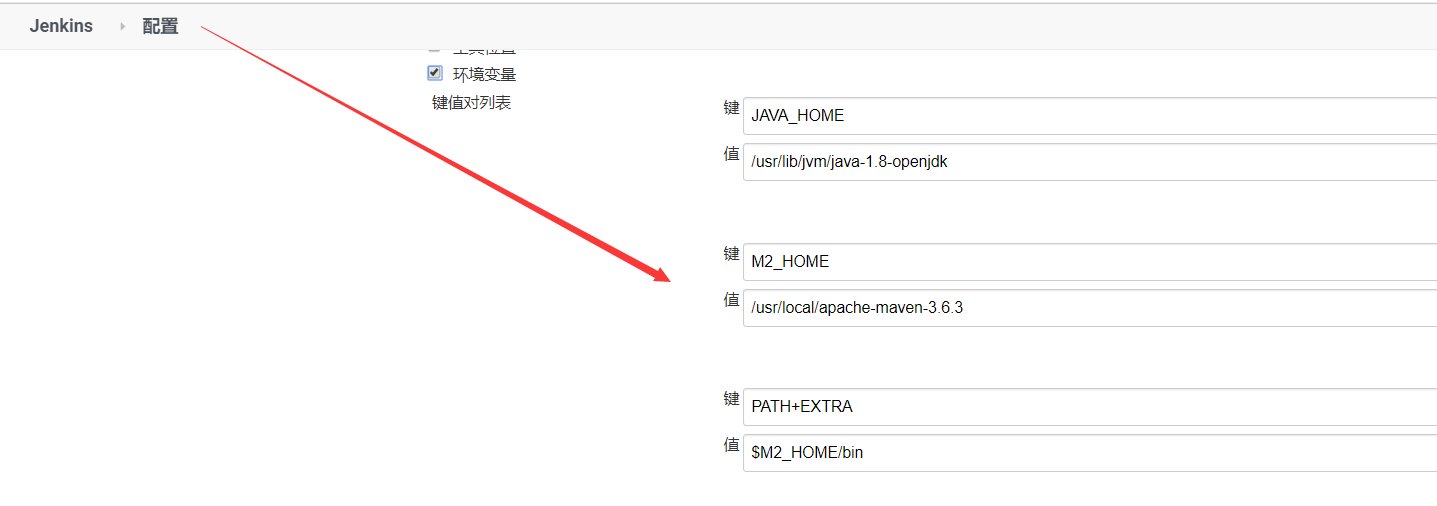

    找到了此次问题所在，配置环境变量并重新执行构建，问题解决
    Jenkins - 图65
    [
