一、java运行时虚拟机内存区域划分

JVM载执行Java程序的过程中会把它所管理的内存划分为若干个不同的数据区域。这些区域都有各自的用途，以及创建和销毁的时间，有的区域随着虚拟机进程的启动而存在，有些区域则是依赖用户线程的启动和结束而建立和销毁。

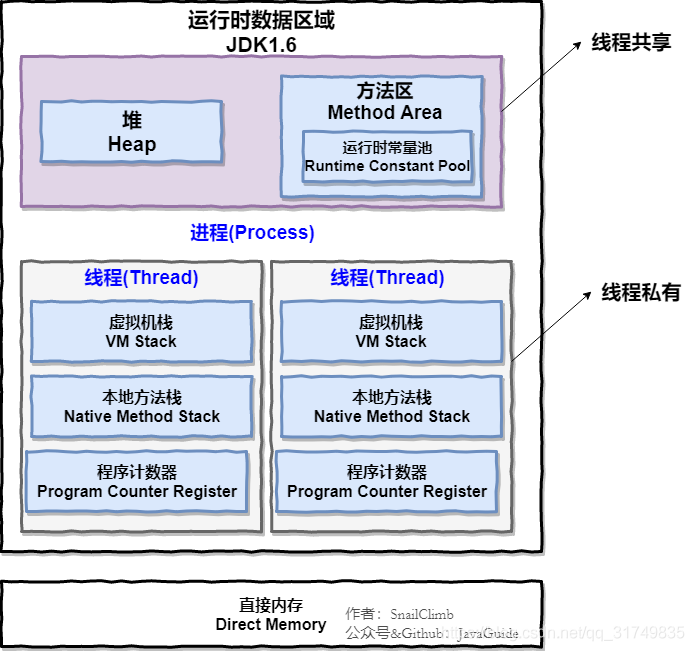

jdk 1.8之前：
Java虚拟机内存区域划分 - 图1
jdk 1.8之后：
Java虚拟机内存区域划分 - 图2
两者区别：元数据区取代了永久代。元空间的本质和永久代类似，都是对JVM规范中方法区的实现。不过元空间与永久代之间最大的区别在于：元数据空间并不在虚拟机中，而是使用本地内存。

二、程序运行时每个部分都有什么作用？

1、程序计数器（Program Counter Register）

a.程序计数器是一块较小内存，它可以看作当前线程所执行的字节码的行号指示器。在虚拟机的概念模型里，字节码解释器的工作就是通过改变这个 计数器的值来选取下一条需要执行的字节码，分支、循环、跳转、异常处理、线程恢复等基础功能都需要这个计数器来完成。
b.程序计数器是一块 “线程私有” 的内存，每条线程都有一个独立的程序计数器，能够将切换后的线程恢复到正确的执行位置。
c.如果线程正在执行一个 Java 方法，这个计数器记录的正在执行的虚拟机字节码指令的地址，如果执行的是 Native 方法，这个计数器值为空。
Native 方法： 简单地讲，一个Native Method就是一个java调用非java代码的接口。一个Native Method是这样一个java的方法：该方法的实现由非java语言实现，比如C。
“A native method is a Java method whose implementation is provided by non-java code.”

2、java虚拟机栈（Java Virtual Machine Stacks）

1、Java虚拟机栈（Java Virtual Machine Stacks）描述的是Java方法执行的内存模型：每个方法在执行的同时都会创建一个栈帧（Stack Frame），栈帧中存储着局部变量表、操作数栈、动态链接、方法出口等信息。每一个方法从调用直至执行完成的过程，会对应一个栈帧在虚拟机栈中入栈到出栈的过程。与程序计数器一样，Java虚拟机栈也是线程私有的。

a.局部变量表主要存放了编译器可知的各种基本数据类型（boolean、byte、char、short、int、float、long、double）、对象引用（reference类型，它不同于对象本身，可能是一个指向对象起始地址的引用指针，也可能是指向一个代表对象的句柄或其他与此对象相关的位置）,returnAddress类型（指向了一条字节码指令的地址）。

b. 操作栈帧，想必学过数据结构中的栈的朋友想必对表达式求值问题不会陌生，栈最典型的一个应用就是 用来对表达式求值。想想一个线程执行方法的过程中，实际上就是不断执行语句的过程，而归根到底就是进 行计算的过程。因此可以这么说，程序中的所有计算过程都是在借助于操作数栈来完成的。

c.指向运行时常量池的引用，因为在方法执行的过程中有可能需要用到类中的常量，所以必须要有一个引用指向运行时的常量池

d.方法返回地址，当一个方法执行完毕后，要返回之前调用它的地方，因此在栈帧中必须保存一个方法的返回地址。

  1.          由于每个线程执行正在执行的方法可能不同，因此每个线程都有一个Java栈，互不干扰。

2、Java虚拟机规范中对这个区域规定了两种异常状况：

  • StackOverflowError（栈溢出）：若 Java 虚拟机栈的内存大小不允许动态扩展，那么当线程请求栈的深度超过当前 Java 虚拟机栈的最大深度的时候，就抛出 StackOverFlowError 异常。 ```java package com.lxh.memory;

public class StackOverFlowErrorTest {

  1. private int count = 0;
  3. // 方法自己调用自己，在虚拟机栈中建立一个又一个栈帧，直到到达栈深度
  4. public void testStack() {
  5.     count++;
  6.     testStack();
  7. }
  10. public void test() {
  11.     try {
  12.         testStack();
  13.     } catch (Throwable e) {
  14.         System.out.println(e);
  15.         System.out.println("stack height:" + count);
  16.     }
  17. }
  19. public static void main(String[] args) {
  20.     new StackOverFlowErrorTest().test();
  21. }

}

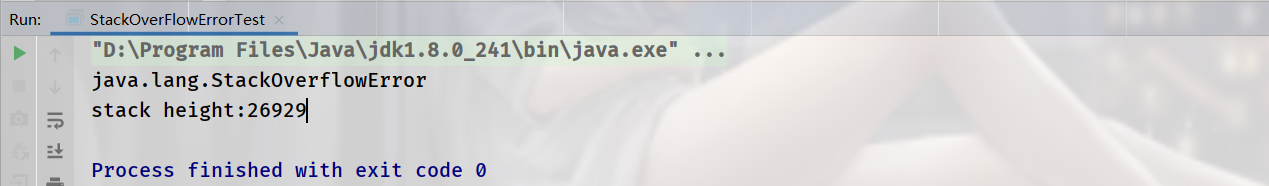

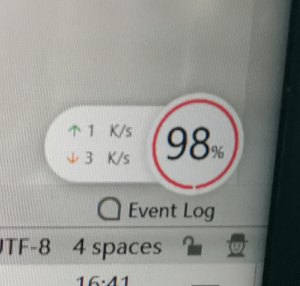

  1. 运行结果:<br />![image.png](https://cdn.nlark.com/yuque/0/2021/png/12870696/1616227991730-e07dd26c-b872-48ab-89b1-b68fb9e933a3.png#align=left&display=inline&height=93&margin=%5Bobject%20Object%5D&name=image.png&originHeight=186&originWidth=1269&size=196635&status=done&style=none&width=634.5)<br />**OutOfMemoryError（内存溢出）**：当可动态扩展的虚拟机栈在扩展时无法申请到足够的内存，就会抛出该异常。<br />**（这行代码不要轻易尝试，容易内存飚满  o(╥﹏╥)o）**<br />注意，特别提示一下，如果要尝试运行上面这段代码，记得要先保存当前的工作。由于在Windows平台的虚拟机，Java的线程是映射到操作系统的内核线程上的，因此上述代码执行时有较大的风险，可能会导致操作系统假死。
  2. ```java
  3. package com.lxh.memory;
  6. public class OutOfMemoryTest {
  7.     private void dontStop() {
  8.         while (true) {
  9.         }
  10.     }
  11. //不断创建线程
  12.     public void stackLeakByThread() {
  13.          try {
  14.            while (true) {
  15.             Thread thread = new Thread(new Runnable() {
  16.                 @Override
  17.                 public void run() {
  18.                     dontStop();
  19.                 }
  20.             });
  21.             thread.start();
  22.         }
  23.         } catch (Throwable e) {
  24.             System.out.println(e);
  25.             System.out.println("stack height:" + count);
  26.         }
  28.     }
  30.     public static void main(String[] args) throws Throwable {
  31.         OutOfMemoryTest oom = new OutOfMemoryTest();
  32.         oom.stackLeakByThread();
  33.     }
  34. }

运行结果：
Java虚拟机内存区域划分 - 图5
3、对于虚拟机栈内存形象理解
可以把虚拟机栈内存看做一个弹夹上述testStack()方法相当于子弹，每执行一次该方法就相当于往弹夹里压入一颗子弹（栈帧），而栈深度就相当于弹夹的容量，即栈帧的数量，当方法执行过多时，弹夹容量达到限制没法再压入子弹，就会出现StackOverflowError，若 Java 虚拟机栈的内存大小允许动态扩展，就相当于把原来的弹夹换成了扩容弹夹，可以再压入子弹，当扩容弹夹再次压满时就会出现OutOfMemoryError

3、java本地方法栈（Native Method Stack）

本地方法栈（Native Method Stack）与Java虚拟机栈作用很相似，它们的区别在于虚拟机栈为虚拟机执行Java方法（即字节码）服务，而本地方法栈则为虚拟机使用到的Native方法服务。

在虚拟机规范中对本地方法栈中使用的语言、方式和数据结构并无强制规定，因此具体的虚拟机可实现它。甚至有的虚拟机（Sun HotSpot虚拟机）直接把本地方法栈和虚拟机栈合二为一。与虚拟机一样，本地方法栈会抛出StackOverflowError和OutOfMemoryError异常。

4、堆（Heap）

对于大多数应用而言，Java堆（Heap）是Java虚拟机所管理的内存中最大的一块，它被所有线程共享的，在虚拟机启动时创建。此内存区域唯一的目的是存放对象实例，几乎所有的对象实例都在这里分配内存，且每次分配的空间是不定长的。在Heap 中分配一定的内存来保存对象实例，实际上只是保存对象实例的属性值，属性的类型和对象本身的类型标记等，并不保存对象的方法（方法是指令，保存在Stack中）,在Heap 中分配一定的内存保存对象实例和对象的序列化比较类似。对象实例在Heap 中分配好以后，需要在Stack中保存一个4字节的Heap 内存地址，用来定位该对象实例在Heap 中的位置，便于找到该对象实例。

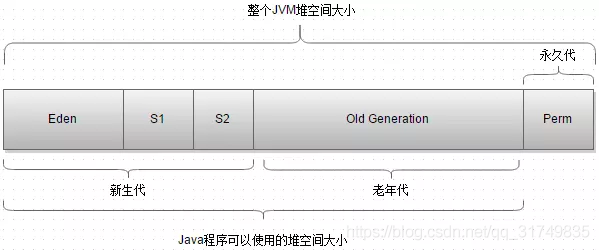

Java堆是垃圾收集器管理的主要区域，因此也被称为 “GC堆（Garbage Collected Heap）” 。从内存回收的角度看内存空间可如下划分：

Java虚拟机内存区域划分 - 图6
a.新生代（Young）：新生成的对象优先存放在新生代中，新生代对象朝生夕死，存活率很低。在新生代中，常规应用进行一次垃圾收集一般可以回收70% ~ 95% 的空间，回收效率很高。如果把新生代再分的细致一点，新生代又可细分为Eden空间、From Survivor空间、To Survivor空间，默认比例为8:1:1。
b.老年代（Tenured/Old）：在新生代中经历了多次（具体看虚拟机配置的阀值）GC后仍然存活下来的对象会进入老年代中。老年代中的对象生命周期较长，存活率比较高，在老年代中进行GC的频率相对而言较低，而且回收的速度也比较慢。
c.永久代（Perm）：永久代存储类信息、常量、静态变量、即时编译器编译后的代码等数据，对这一区域而言，Java虚拟机规范指出可以不进行垃圾收集，一般而言不会进行垃圾回收。

其中新生代和老年代组成了Java堆的全部内存区域，而永久代不属于堆空间，其中新生代和老年代组成了Java堆的全部内存区域，而永久代不属于堆空间，它在JDK 1.8以前被Sun HotSpot虚拟机用作方法区的实现.
**
堆内存溢出演示：

  1. package com.lxh.memory;
  3. import java.util.ArrayList;
  4. import java.util.List;
  6. public class OutOfMemory {
  7.     public static void main(String[] args){
  8.         List list=new ArrayList();
  9.         for(;;){
  10.             int[] tmp=new int[1000000];
  11.             list.add(tmp);
  12.         }
  13.     }
  14. }

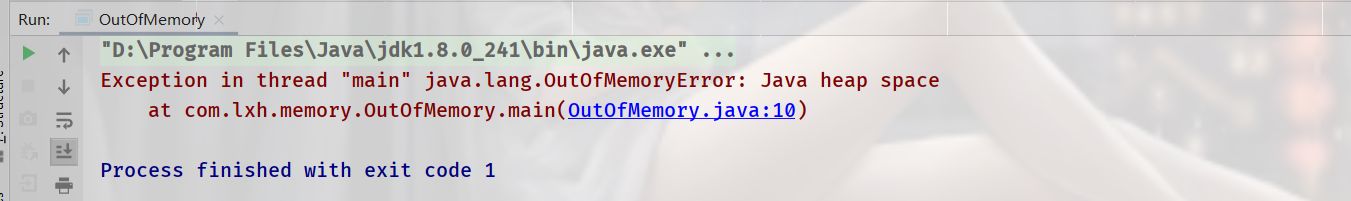

运行结果：

5、方法区（Method Area)

方法区（Method Area）与Java堆一样，是各个线程共享的内存区域。Object Class Data(类定义数据)是存储在方法区的，此外，常量、静态变量、JIT编译后的代码也存储在方法区。正因为方法区所存储的数据与堆有一种类比关系，所以它还被称为 Non-Heap。
JDK 1.8以前的永久代（PermGen）
Java虚拟机规范对方法区的限制非常宽松，除了和Java堆一样不需要连续的内存和可以选择固定大小或者可扩展外，还可以选择不实现垃圾收集，也就是说，Java虚拟机规范只是规定了方法区的概念和它的作用，并没有规定如何去实现它。对于JDK 1.8之前的版本，HotSpot虚拟机设计团队选择把GC分代收集扩展至方法区，即用永久代来实现方法区，这样HotSpot的垃圾收集器可以像管理Java堆一样管理这部分内存，能够省去专门为方法区编写内存管理代码的工作。对于其他的虚拟机（如Oracle JRockit、IBM J9等）来说是不存在永久代的概念的。

如果运行时有大量的类产生，可能会导致方法区被填满，直至溢出。常见的应用场景如：
1.Spring和ORM框架使用CGLib操纵字节码对类进行增强，增强的类越多，就需要越大的方法区来保证动态生成的Class可以加载入内存。
2.大量JSP或动态产生JSP文件的应用（JSP第一次运行时需要编译为Java类）。
3.基于OSGi的应用（即使是同一个类文件，被不同的类加载器加载也会视为不同的类）。
这些都会导致方法区溢出，报出java.lang.OutOfMemoryError: PermGen space。

JDK 1.8的元空间（Metaspace）
整个永久代有一个 JVM 本身设置固定大小上线，无法进行调整，而元空间使用的是直接内存，受本机可用内存的限制，并且永远不会得到 java.lang.OutOfMemoryError。你可以使用 -XX：MaxMetaspaceSize 标志设置最大元空间大小，默认值为 unlimited，这意味着它只受系统内存的限制。-XX：MetaspaceSize 调整标志定义元空间的初始大小如果未指定此标志，则 Metaspace 将根据运行时的应用程序需求动态地重新调整大小。
