说明

该配置针对的是Windows 10/11通过 L2TP/IPsec VPN 连接到 AR161-S 路由器。注意：Android等移动设备终端可能无法正常连接至此配置下的VPN网关（需要了解系统原生VPN Client是否支持 3DES加密算法）

IPsec配置

根据微软关于 IPsec的说明，默认使用如下IPsec配置：

  • 加密算法：3DES/AES-128/AES-256
  • 哈希算法：SHA-1
  • 封装模式：传输模式（Transport），不支持隧道模式（tunnel）
  • 安全协议：ESP（不支持AH）
    • ESP认证算法：SHA1
    • ESP加密算法：3DES/AES-256

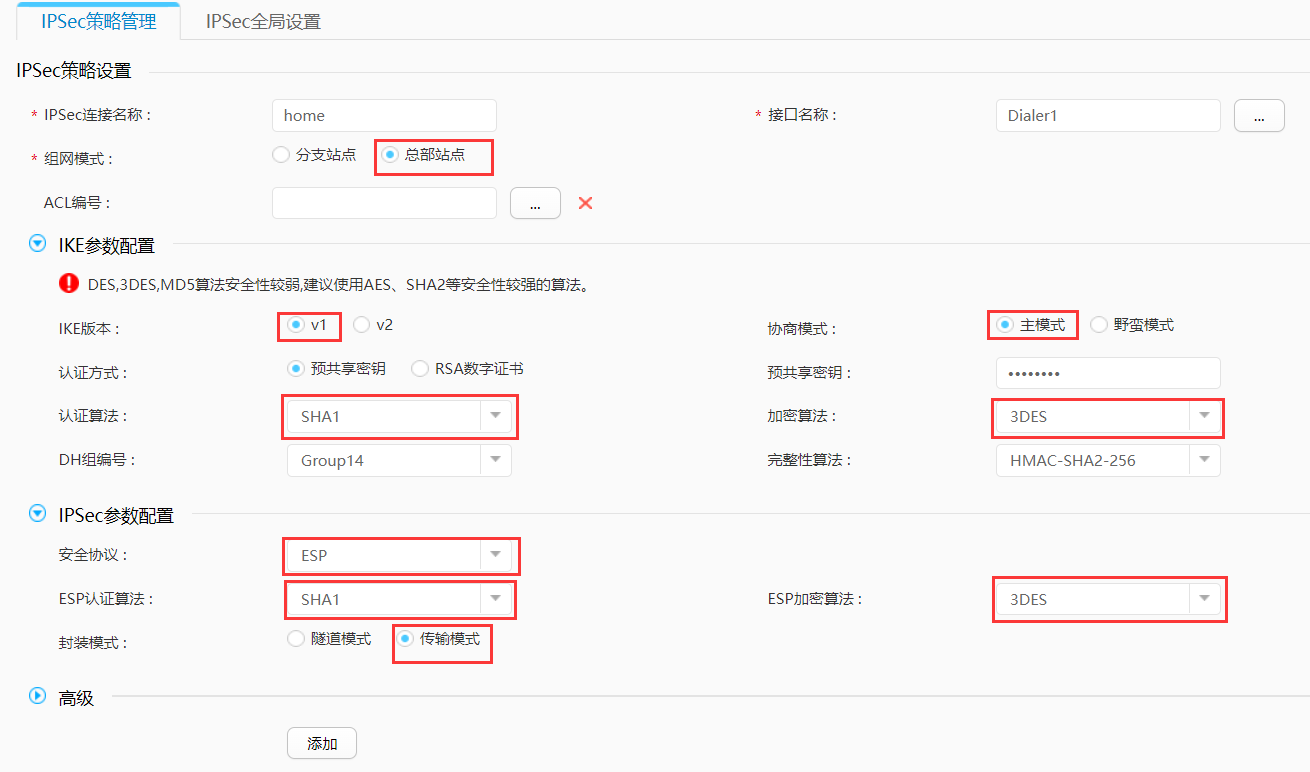

根据以上说明，可以在web网管中的 IPsec VPN中配置如下图所示的策略：
其中，使用红框圈出的部分需保持一致，关于认证方式，较为简单的方式为：使用预共享密钥的方式，并设置有一定安全等级的密钥（需要记住，以供后续使用）。接口名称的配置则根据后续通过哪个接口连接到AR路由器的VPN网管配置，我是使用DDNS将公网的IPv4地址添加到域名的A记录上，以实现在外也可以通过域名连接家中的路由器，所以选择使用PPPoE拨号的Dialer1接口。填写完成后，点击“添加”按钮。

L2TP配置

在菜单中选择L2TP VPN，首先开启L2TP功能，然后在L2TP服务器中添加一条配置，具体配置如下图所示，需要注意红框圈出部分：关闭隧道认证，认证方式（用户认证）选择CHAP，AAA域选择default即可。网关IP部分，设置一个与已有以太网配置不冲突的网段即可。完成后，点击添加。

AAA用户配置

L2TP VPN使用AAA域对用户进行鉴权，需要在用户管理菜单下添加用户，以供VPN网关鉴权。用户名与密码自行设置。因为网关采用点对点的登录鉴权模式，所以需要开启用户的PPP登录权限，该登录权限在普通用户的用户组下，所以需要将访问级别改为普通用户，并在接入类型中勾选PPP。具体配置如下图所示，红框部分请保持一致：

Windows配置

请参照：https://forum.huawei.com/enterprise/zh/thread-412439.html
VPN类型：使用预共享密钥的L2TP/IPsec，并在控制面版-网络连接的VPN连接的属性中修改配置，在其安全选项卡下，配置允许使用质询握手身份验证协议（CHAP）
