版本4.23.1

    1. GPUParticles Perpass
      UE4渲染一个场景首先会进行GPU粒子的预pass，主要是进行粒子系统的模拟
      2. 场景的perpass

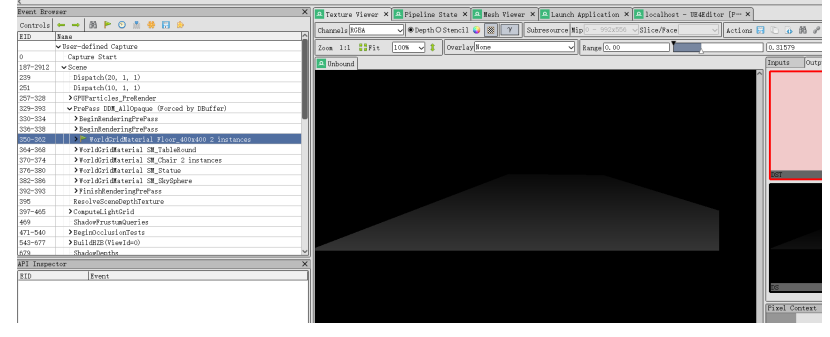

      通过这一次场景的perpass，会生成场景的Depthbuffer
      值得注意的是，虚幻4是，对于Z取反了的，越近 取值为1，越远越接近为0。这样可以在深度范围内实现更高的精度（浮点数的表示），并减少远处网格物体上的z-fighting。可用于虚幻4的延迟贴花渲染，ssr，ssao之类的
      3. ComputeLightGrid(Light assignment)
      计算光源的的覆盖网格，跟分簇渲染的光源渲染方式类似，计算每个光源的影响范围
      5个光源 2个反射probe
      4. shadowFrusumQueries
      //可能是为了提升shadowmap的精度，查询阴影视椎体。
      5. BeginOcclusionTests
      遮挡测试，也是一个比较大的环节。
      viewOccusionTest, z注意到其中除了view的测试，还有shadowFrusumQueries，也是为了剔除掉不在view和shadowview共同视锥体下的object
      虚幻4的剔除默认使用的是hardware occlusion querises方式
      1)渲染场景的所有东西到depth bufer。
      2)创建occlusion query，用以判断object是否被遮挡。Queuery会返回通过z-test的像素数量，如果像素为0，则说明完全被遮挡。通常来说渲染整个pop mesh进行遮挡测试是相当昂贵的，所以通常仅适用prop的边界作为判断依据。
      3)将查询结果回传到CPU，来决定submit哪些prop到GPU端进行渲染。（即使只有很小的像素被覆盖也有可能进行提交渲染，另一个方面也说明，渲染的模型不要很大很大整个，这样会导致即使有很小的一角没被遮挡，整个pop也会提交渲染）
      这样的方式缺点就在于依然是由“drawcall”以及CPU-GPU的数据上传带宽，数据同步的问题。从GPU到CPU数据传输是很慢的。
      CPU-GPU同步之间，一般都是有帧缓存的，所以UE跟其他一样，采取的queries的方式，一次提交多帧进行pass，也就是说我们可能还是会submit到没有出现在当前场景中的props

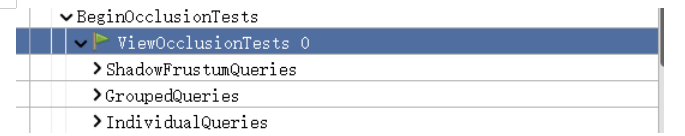

      （实际中，还会使用相机视锥体去进行遮挡剔除，所以也不是很大的问题）。这个问题并不容易解决，UE4采用了如下方式去 缓解：首先渲染所有不透明的物体到z-buffer，之后为每个props单独进行遮挡测试，最后，在每一帧的结尾从前一帧或后一帧，查询检索数据，并确定props的可见度，如果可见，则标记为下一帧可渲染。（跟图片上对应的，所显示group queries然后是individual queries）另一方面来说，如果没通过，那么就会加到最多8一个一组的group中，进行更大的boundingbox 判断，如果下一帧这个group变得可见，那么会进行拆分进行单个的可见性判断
      6. Hi-Z buffer generation
      像mipmap一样的分层次 精度的Z-buffer
      7. shadow rendering
      为各种光源生成shadowmap，cascaded map
      虚幻4采用的altas的方式收集渲染到一张shadowmap上，而对于动态的点光源，虚幻4采用的是传统的cubemap方式。对于stationary 光源进行性能测试时，最好先bulid，不然虚幻4可能仍会当做移动光源渲染cubemap
      8. Volumetric Fog
      UE4实现体积雾通过以上三步
      1）InitializeVolumeAttributes 计算并存贮fog参数到体积纹理，并且存贮一个全局的发光强度到第二个体积纹理。
      2）Lightscattering 结合方向光的阴影，天空光照，局部光照计算每个cell的光源散射（也是有TAA和Computeshader 的输出的）
      3）FinalIntegration ，简化Z轴的光源匹配3Dtexture，计算散射光以及透过率






      9. G-prepass
      可以看出UE4先渲染的是SKY，虽然一般可能最后渲染sky，因为sky最远，很多像素上其实最后还是要被覆盖的，但是由于前面已经有Z-pass了，所以可以利用zbuffer，渲染sky

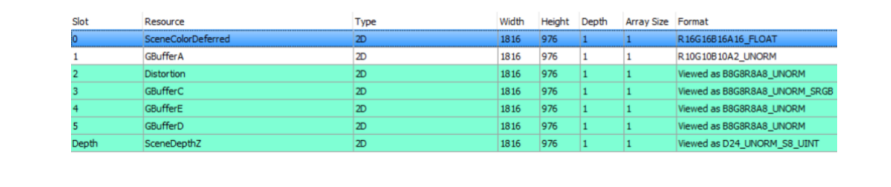

      Gbuffer使用的rendertarget

      还有E留给custom Data
      还可以从输入中看到许多预计算的信息
      10 Velocity rendering
      计算移动props到分散的buffer中，屏幕上二维的动量，所以精度可以高一些使用R16G16的buffer，用于像 TAA，动态模糊之类的
      11 Ambient Occlusion

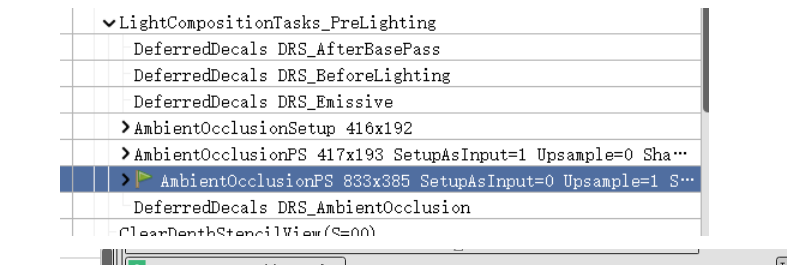

      AmbientOccusionSetup主要是为了ambitentOccusionps提供1/4分辨率normal（depthbuffer由之前的hi-zbuffer提供），会有随机采样加抖动的方式来进行AA
      12 Lighting
      虚幻4照亮半透明物体，采用的是插入2x64x64x64，RGB16的体纹理，两张纹理存放球谐函数的参数，每个光源的近似方向等等。对于近的物体采用高分辨率，而对于较远的物体就采用级联阴影的方式。
      虚幻4会将光源分为两组，一组nonshadowlights，一组shadownedlights

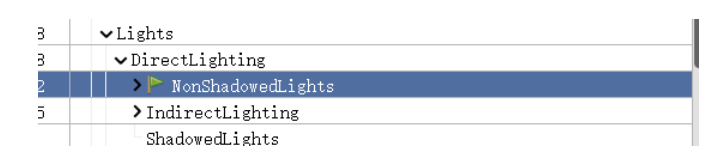

      NonshadowLights分为两周经，sample light（粒子效果使用的灯光），非阴影的普通场景灯光。两者之间的区别是 普通场景灯会使用深度包围测试，近似避免光照像素超出光源体积。另一个区别是场景光源不会写到半透明光源体积中。






      对于shadowedlights

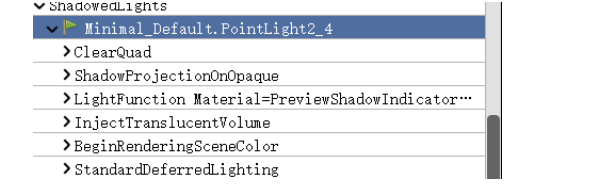

      首先计算屏幕空间的阴影（shadowProjectionOnopaque），之后它会被插入对于光源的贡献（InjectTranslucentVolume）到半透明光源体积最后计算场景光源（standarddeferredlighting）
      13 Image sapce lighting
      SSR 屏幕空间反射
      UE用的光线匹配方式，利用computeshader计算SSR

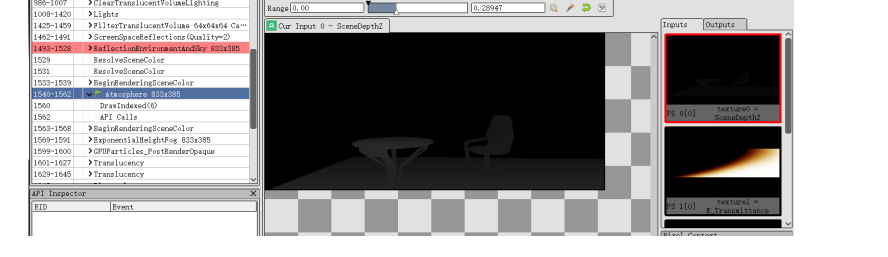

      UE4还有静态的反射预计算，可以从上图中缺少了moveable的椅子，而static桌子还在
      Fog and atmospheric effects
      Transparency rendering
      半透明物体渲染，
      Ue4有两次 Transaprency
      一次是场景的半透明物体，一次是粒子系统中的半透明粒子
      在渲染场景中普通的半透明物体时，也会受环境光照，直接光照，bake贴图等的影响，使用复杂的半透明shader。
      计算particle 的时候，也会像半透明物体一样，在顶点计算大气散射，雾等
      Distortion
      进入distortion 后分为两步
      1）distortionaccum，所有的半透明物体和粒子将重新pass，写入distortion vector到resolutionbuffer中用于第二步计算折射。
      2）Distortionapply，也就是 refraction calculation，在这一步进行折射的计算，输出一张refraction的texture。在这一步中有两次pass，一次添加refraction，一次添加粒子。
      14. Post processing
      虚幻4有大量的后处理，TAA,motion blur，bloom，tonemap。
      虚幻4的TAA是用两次pass，一次直接blenderfactor 融合history，另一次将当前帧与historybuffer再次融合，factor为0.25，应该是为了减少ghosting。
