[4573] 02 核心概念：镜像、容器、仓库，彻底掌握 Docker 架构核心设计理念

Docker 的操作围绕镜像、容器、仓库三大核心概念。在学架构设计之前，我们需要先了解 Docker 的三个核心概念。

Docker 核心概念

镜像

镜像是什么呢？通俗地讲，它是一个只读的文件和文件夹组合。它包含了容器运行时所需要的所有基础文件和配置信息，是容器启动的基础。所以你想启动一个容器，那首先必须要有一个镜像。镜像是 Docker 容器启动的先决条件。
如果你想要使用一个镜像，你可以用这两种方式：

1. 自己创建镜像。通常情况下，一个镜像是基于一个基础镜像构建的，你可以在基础镜像上添加一些用户自定义的内容。例如你可以基于centos镜像制作你自己的业务镜像，首先安装nginx服务，然后部署你的应用程序，最后做一些自定义配置，这样一个业务镜像就做好了。

1. 从功能镜像仓库拉取别人制作好的镜像。一些常用的软件或者系统都会有官方已经制作好的镜像，例如nginx、ubuntu、centos、mysql等，你可以到 Docker Hub 搜索并下载它们。

容器

容器是什么呢？容器是 Docker 的另一个核心概念。通俗地讲，容器是镜像的运行实体。镜像是静态的只读文件，而容器带有运行时需要的可写文件层，并且容器中的进程属于运行状态。即容器运行着真正的应用进程。容器有初建、运行、停止、暂停和删除五种状态。
虽然容器的本质是主机上运行的一个进程，但是容器有自己独立的命名空间隔离和资源限制。也就是说，在容器内部，无法看到主机上的进程、环境变量、网络等信息，这是容器与直接运行在主机上进程的本质区别。

仓库

Docker 的镜像仓库类似于代码仓库，用来存储和分发 Docker 镜像。镜像仓库分为公共镜像仓库和私有镜像仓库。
目前，Docker Hub 是 Docker 官方的公开镜像仓库，它不仅有很多应用或者操作系统的官方镜像，还有很多组织或者个人开发的镜像供我们免费存放、下载、研究和使用。除了公开镜像仓库，你也可以构建自己的私有镜像仓库，在第 5 课时，我会带你搭建一个私有的镜像仓库。

镜像、容器、仓库，三者之间的联系

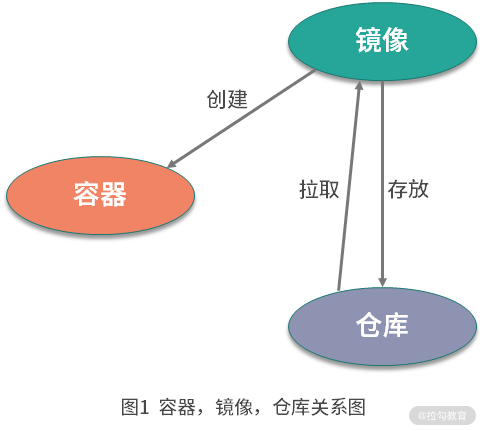

从图 1 可以看到，镜像是容器的基石，容器是由镜像创建的。一个镜像可以创建多个容器，容器是镜像运行的实体。仓库就非常好理解了，就是用来存放和分发镜像的。
了解了 Docker 的三大核心概念，接下来认识下 Docker 的核心架构和一些重要的组件。

Docker 架构

在了解 Docker 架构前，我先说下相关的背景知识——容器的发展史。
容器技术随着 Docker 的出现变得炙手可热，所有公司都在积极拥抱容器技术。此时市场上除了有 Docker 容器，还有很多其他的容器技术，比如 CoreOS 的 rkt、lxc 等。容器技术百花齐放是好事，但也出现了很多问题。比如容器技术的标准到底是什么？容器标准应该由谁来制定？
也许你可能会说， Docker 已经成为了事实标准，把 Docker 作为容器技术的标准不就好了？事实并没有想象的那么简单。因为那时候不仅有容器标准之争，编排技术之争也十分激烈。当时的编排技术有三大主力，分别是 Docker Swarm、Kubernetes 和 Mesos 。Swarm 毋庸置疑，肯定愿意把 Docker 作为唯一的容器运行时，但是 Kubernetes 和 Mesos 就不同意了，因为它们不希望调度的形式过度单一。
在这样的背景下，最终爆发了容器大战，OCI也正是在这样的背景下应运而生。
OCI全称为开放容器标准（Open Container Initiative），它是一个轻量级、开放的治理结构。OCI组织在 Linux 基金会的大力支持下，于 2015 年 6 月份正式注册成立。基金会旨在为用户围绕工业化容器的格式和镜像运行时，制定一个开放的容器标准。目前主要有两个标准文档：容器运行时标准 （runtime spec）和容器镜像标准（image spec）。
正是由于容器的战争，才导致 Docker 不得不在战争中改变一些技术架构。最终形成了下图所示的技术架构。
图2 Docker 架构图 我们可以看到，Docker 整体架构采用 C/S（客户端 / 服务器）模式，主要由客户端和服务端两大部分组成。客户端负责发送操作指令，服务端负责接收和处理指令。客户端和服务端通信有多种方式，既可以在同一台机器上通过UNIX套接字通信，也可以通过网络连接远程通信。
下面我逐一介绍客户端和服务端。

Docker 客户端

Docker 客户端其实是一种泛称。其中 docker 命令是 Docker 用户与 Docker 服务端交互的主要方式。除了使用 docker 命令的方式，还可以使用直接请求 REST API 的方式与 Docker 服务端交互，甚至还可以使用各种语言的 SDK 与 Docker 服务端交互。目前社区维护着 Go、Java、Python、PHP 等数十种语言的 SDK，足以满足你的日常需求。

Docker 服务端

Docker 服务端是 Docker 所有后台服务的统称。其中 dockerd 是一个非常重要的后台管理进程，它负责响应和处理来自 Docker 客户端的请求，然后将客户端的请求转化为 Docker 的具体操作。例如镜像、容器、网络和挂载卷等具体对象的操作和管理。
Docker 从诞生到现在，服务端经历了多次架构重构。起初，服务端的组件是全部集成在 docker 二进制里。但是从 1.11 版本开始， dockerd 已经成了独立的二进制，此时的容器也不是直接由 dockerd 来启动了，而是集成了 containerd、runC 等多个组件。
虽然 Docker 的架构在不停重构，但是各个模块的基本功能和定位并没有变化。它和一般的 C/S 架构系统一样，Docker 服务端模块负责和 Docker 客户端交互，并管理 Docker 的容器、镜像、网络等资源。

Docker 重要组件

下面，我以 Docker 的 18.09.2 版本为例，看下 Docker 都有哪些工具和组件。在 Docker 安装路径下执行 ls 命令可以看到以下与 docker 有关的二进制文件。

-rwxr-xr-x 1 root root 27941976 Dec 12  2019 containerd
-rwxr-xr-x 1 root root  4964704 Dec 12  2019 containerd-shim
-rwxr-xr-x 1 root root 15678392 Dec 12  2019 ctr
-rwxr-xr-x 1 root root 50683148 Dec 12  2019 docker
-rwxr-xr-x 1 root root   764144 Dec 12  2019 docker-init
-rwxr-xr-x 1 root root  2837280 Dec 12  2019 docker-proxy
-rwxr-xr-x 1 root root 54320560 Dec 12  2019 dockerd
-rwxr-xr-x 1 root root  7522464 Dec 12  2019 runc

可以看到，Docker 目前已经有了非常多的组件和工具。这里我不对它们逐一介绍，因为在第 11 课时，我会带你深入剖析每一个组件和工具。
这里我先介绍一下 Docker 的两个至关重要的组件：runC和containerd。

• runC是 Docker 官方按照 OCI 容器运行时标准的一个实现。通俗地讲，runC 是一个用来运行容器的轻量级工具，是真正用来运行容器的。

• containerd是 Docker 服务端的一个核心组件，它是从dockerd中剥离出来的 ，它的诞生完全遵循 OCI 标准，是容器标准化后的产物。containerd通过 containerd-shim 启动并管理 runC，可以说containerd真正管理了容器的生命周期。

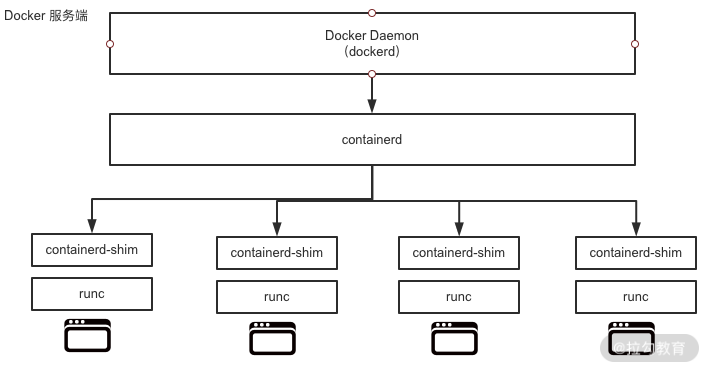

图3 Docker 服务端组件调用关系图 通过上图，可以看到，dockerd通过 gRPC 与containerd通信，由于dockerd与真正的容器运行时，runC中间有了containerd这一 OCI 标准层，使得dockerd可以确保接口向下兼容。

gRPC 是一种远程服务调用。想了解更多信息可以参考https://grpc.io
containerd-shim 的意思是垫片，类似于拧螺丝时夹在螺丝和螺母之间的垫片。containerd-shim 的主要作用是将 containerd 和真正的容器进程解耦，使用 containerd-shim 作为容器进程的父进程，从而实现重启 dockerd 不影响已经启动的容器进程。

了解了 dockerd、containerd 和 runC 之间的关系，下面可以通过启动一个 Docker 容器，来验证它们进程之间的关系。

Docker 各组件之间的关系

首先通过以下命令来启动一个 busybox 容器：

$ docker run -d busybox sleep 3600

容器启动后，通过以下命令查看一下 dockerd 的 PID：

$ sudo ps aux |grep dockerd
root      4147  0.3  0.2 1447892 83236 ?       Ssl  Jul09 245:59 /usr/bin/dockerd

通过上面的输出结果可以得知 dockerd 的 PID 为 4147。为了验证图 3 中 Docker 各组件之间的调用关系，下面使用 pstree 命令查看一下进程父子关系：

$ sudo pstree -l -a -A 4147
dockerd
  |-containerd --config /var/run/docker/containerd/containerd.toml --log-level info
  |   |-containerd-shim -namespace moby -workdir /var/lib/docker/containerd/daemon/io.containerd.runtime.v1.linux/moby/d14d20507073e5743e607efd616571c834f1a914f903db6279b8de4b5ba3a45a -address /var/run/docker/containerd/containerd.sock -containerd-binary /usr/bin/containerd -runtime-root /var/run/docker/runtime-runc
  |   |   |-sleep 3600

事实上，dockerd 启动的时候， containerd 就随之启动了，dockerd 与 containerd 一直存在。当执行 docker run 命令（通过 busybox 镜像创建并启动容器）时，containerd 会创建 containerd-shim 充当 “垫片”进程，然后启动容器的真正进程 sleep 3600 。这个过程和架构图是完全一致的。

结语

本课时有基础、有架构，是一篇为后续打基础的文章。如果你有什么知识点没理解到位，有疑问，可写在留言处，我回复置顶，给他人参考。
如果你理解到位，相信你对 Docker 的三大核心概念镜像、容器、仓库有了一个清楚的认识，并对 Dokcer 的架构有了一定的了解。那么你知道为什么 Docker 公司要把containerd拆分并捐献给社区吗？思考后，也可以把你的想法写在留言区。

精选评论

**翰：

[rootmgr_1 bin]# ps aux|grep dockerd
root 15436 0.0 3.7 518172 71188 ? Ssl 14:58 0:00 /usr/bin/dockerd -H fd:// —containerd=/run/containerd/containerd.sock
[rootmgr_1 bin]# pstree -l -a -A 15436
dockerd -H fd:// —containerd=/run/containerd/containerd.sock
`-9*[{dockerd}]
为啥我看到的是这样的 版本是19.03.12

讲师回复：

docker 19.03.12 版本的 dockerd 和containerd 组件已经不是父子关系，可以使用以下命令查看，sudo ps aux |grep containerd , 然后使用 pstree 查看 containerd 的 PID

*城：

讲课思路清晰，有理有据，能让人听懂，有时候点太多，我觉得能说清一点就很好了，期待后续的课程！已经强过这里很多课程了！

**1180：

containerd 捐赠拆分， 在一定程度上让开发者更容易的去接触到一些特性，使得‘标准’这个概念也更加深刻吧

讲师回复：

对的，containerd 捐赠主要是为了让大家更好的接受 docker 标准

**彪：

既然无法抵抗标准的诞生，不如由我来主导标准

*豆：

Docker为了表示对于社区和生态的诚意，特意强调了containerd中立的地位，符合各方利益。可以预见containerd将成为Docker平台的一块重要组件。阿里云, AWS, Google，IBM和Microsoft将参与到containerd的开发中。

**峰：

containerd 作为Docker在容器领域架构的一个重要组件，保持上层架构，为兼容其他容器提供可能！

*悦：

containerd-shim是不是可以理解为containerd和runC之间的接口；containerd和runC都可以被具备相同功能的其他组件代替？（可以这么理解吗）

讲师回复：

containerd-shim 是真正容器的进程的父进程，这么做为了不让真正的容器进程作为 containerd  的子进程，从而可以实现重启 containerd 而不影响已经运行的容器

**思：

讲的太好了。👍

**玮：

老师，没明白containerd、containerd-shim和runc具体是干什么的，相互之间什么关系，能再描述一下么？

讲师回复：

containerd 是管理容器声明周期的，containerd-shim 是为了解耦 containerd 与业务进程，runc 是真正启动容器进程的，11 讲会具体讲解

**飞：

pstree这儿貌似有问题，pstree -l -a -A 4147这句只能查出dockerd进程的信息，而查不到containerd进程的信息。我理解的为当启动docker的时候（service docker start）其实就是启动了dockerd和containerd两个同级别的进程。而当使用docker run命令时，containerd进程将创建子进程，这个子进程里面就会创建containerd-shim进程和通过runc去真正启动容器了。不晓得我说的对不对？看看哇

讲师回复：

docker 19.03.12 版本的 dockerd 和containerd 组件已经不是父子关系，可以使用以下命令查看，sudo ps aux |grep cotainerd , 然后使用 pstree 查看 containerd 的 PID

*彬：

containerd的拆分是基于开源，并且containerd已经是OCI的标准下的产物，实现了向下兼容的功能，可以基于其进行开发和优化。

*峥：

突然发现自己 之气学的是皮毛中的皮毛😂

lpzh：

为何我的执行结果自由一行(vagrant安装的centos7环境):[rootlocalhost vagrant]# pstree -l -a -A 2199dockerd -H fd:// —containerd=/run/containerd/containerd.sock `-9*[{dockerd}]

讲师回复：

docker 19.03.12 版本的 dockerd 和containerd 组件已经不是父子关系，可以使用以下命令查看，sudo ps aux |grep cotainerd , 然后使用 pstree 查看 containerd 的 PID

*政：

容器的本质是主机上的一个进程，那在容器内有多进程吗

讲师回复：

必然是有多进程的，通常容器主入口是一个主进程，shim 进程，用户的进程都是 shim 进程的子进程。

Ddd：

老师你上面说的：“containerd-shim 的主要作用是将 containerd 和真正的容器进程解耦，使用 containerd-shim 作为容器进程的父进程，从而实现重启 dockerd 不影响已经启动的容器进程。”是不是改成“containerd-shim 的主要作用是将 containerd 和真正的容器进程解耦，使用 containerd-shim 作为容器进程的父进程，从而实现重启 containerd不影响已经启动的容器进程。”

讲师回复：

是的，如果只使用 containerd 不使用 dockerd 可以这么理解。

*冲：

我的docker20.10.0 版本，ls /var/lib/docker看到的组件和老师看到的差距好大！？

讲师回复：

/var/lib/docker 目录下并不是 docker 的组件，那是 docker 的工作目录，docker 的组件是一堆二进制文件，在 /usr/bin/ 目录下

*俊：

核心概念

**强：

讲的太好了 看文档都能思路清晰，有理有据，知其所以然，才是好课程。期待后面的课程

**狗：

老师：docker run hello-world 命令启动了这个容器之后用pstree -l -a -A 进程id 看之后，并没有controllerd-shim，如下： |-docker-proxy -proto tcp -host-ip 0.0.0.0 -host-port 80 -container-ip 172.17.0.3 -container-port 80-6*[{docker-proxy}] |-docker-proxy -proto tcp -host-ip 0.0.0.0 -host-port 9090 -container-ip 172.17.0.2 -container-port 9090-5[{docker-proxy}] `-33[{dockerd}]如果和视频一样，用命令docker run -d busybox sleep 3600之后，进程还是只有刚才那个helloworld的容器进程，这是为啥呢？

讲师回复：

请问使用的 docker 版本是 19 版本吗？如果是的话可以使用 pstree -l -a -A 后面跟 containerd 的 PID 进行查看。

**东：

containerd 通过开启子进程 containerd-shim 来启动真正的业务进程 sleep 3600containerd-shim 的作用是将 containerd 与 真正的业务进程解耦, 从而实现重启 containerd 不影响已启动的容器进程我的问题是: containerd-shim 是 containerd 的子进程, 重启 containerd 不会连带重启 containerd-shim 吗? 进程的重启它的子进程会如何表现,这点不太了解,请老师解释下,谢谢

讲师回复：

使用 docker 的话可以实现重启 dockerd 不重启业务容器，具体的配置可以参考官网相关说明：[https://docs.docker.com/config/containers/live-restore/](https://docs.docker.com/config/containers/live-restore/)

**毅：

Mac 环境下。执行命令：sudo ps aux |grep containerd 每次都不一样，好像会递增的，这个 PID

讲师回复：

Mac 的 Docker 是运行在虚拟里的，所以主机上你是看不到的。你看到的 PID 是你执行 shell 命令的 PID

**汇：

container-shim是容器的父进程，重启containerd不影响容器进程。我的问题是，container-shim的父进程是containerd，containerd重启不是会影响shim吗，从而级联影响

讲师回复：

使用 docker 的话可以实现重启 dockerd 不重启业务容器，具体的配置可以参考官网相关说明：[https://docs.docker.com/config/containers/live-restore/](https://docs.docker.com/config/containers/live-restore/)

**恒：

真的是通俗易懂，老师强啊

**9313：

容器是怎样运行一个基础系统镜像的？

讲师回复：

容器的本质是进程，根据指定的命令在镜像这个“文件系统中“ 启动进程。

**兵：

老师您好，按照01 Docker安装的方式，安装路径在哪个目录？我安装的版本是19.03.12。

讲师回复：

Docker 的二进制默认安装在 /usr/bin/ 目录下

**他：

Docker客户端和服务端通信，可以通过网络连接远程通信.那就是说，我在本地，可以通过Docker客户端可以操作远程主机上的Docker服务端？这种场景，一般出现在什么情况下？

讲师回复：

这种场景一般用于客户端是自己电脑，但是需要远程连接开发机来开发业务。

**飞：

为什么pstree 查看dockerd进程，查询出来的层级结果为dockerd — docker-proxy这种，而不是dockerd - containerd — containerd-shim -runc这种？

讲师回复：

docker 19.03.12 版本的 dockerd 和containerd 组件已经不是父子关系，可以使用以下命令查看，sudo ps aux |grep cotainerd , 然后使用 pstree 查看 containerd 的 PID

**飞：

为啥子为执行pstree后，看不出来dockerd、containerd、containerd-shim的关系。如下截图所示：root@k8s-master:~# pstree -l -a -A 22213dockerd -H fd:// —containerd=/run/containerd/containerd.sock |-docker-proxy -proto tcp -host-ip 0.0.0.0 -host-port 8051 -container-ip 172.17.0.2 -container-port 8051-7*[{docker-proxy}] |-docker-proxy -proto tcp -host-ip 0.0.0.0 -host-port 8050 -container-ip 172.17.0.2 -container-port 8050-7[{docker-proxy}] |-docker-proxy -proto tcp -host-ip 0.0.0.0 -host-port 5023 -container-ip 172.17.0.2 -container-port 5023-7*[{docker-proxy}]-18[{dockerd}]

讲师回复：

docker 19.03.12 版本的 dockerd 和containerd 组件已经不是父子关系，可以使用以下命令查看，sudo ps aux |grep cotainerd , 然后使用 pstree 查看 containerd 的 PID

**飞：

containerd-shim不影响已经启动的容器进程。这一句话有点没太理解，为什么重启containerd不影响已经启动的容器进程？ 重启containerd是不是可以理解为重启整个docker呢？

讲师回复：

使用 containerd-shim 就是为了不要业务进程作为 containerd 的子进程，这样重启 containerd 就不会重启业务进程了

**豪：

想问下，，在docker容器中搭建大数据平台，如hadoop，hive等，然后，在生产环境中，直接拉取使用，，想问下，这种方式可不可以，有没有这么干的 ？， 这样会有什么影响吗，和直接在服务器中搭建hadoop环境的区别在哪里，以及后期维护，安全性有什么不同呢，，谢谢！

讲师回复：

基本是一样的，但是Docker 由于实现的特殊性很多和物理机或虚拟是不一样的，例如在 Docker 无法使用 systemctl 管理组件，无法定制内核等。如果你的业务不依赖这些，完全可以把环境直接放 Docker 里，如果环境太复杂，推荐使用虚拟机结合虚拟机镜像的方式。

**俊：

对于 Mac 和 Widnow 怎么只下载 docker client 端，不下载 server 端的？ 对于 window 低版本的系统，只想下载 client 然后连接其他地方的 Server

讲师回复：

Mac 版本可以到这里下载 [https://download.docker.com/mac/static/stable/x86_64/](https://download.docker.com/mac/static/stable/x86_64/) 二进制版本，Windows 官方暂未提供二进制，需要自行编译

**定：

我觉得containerd捐献给社区，是通过大家的潜能把docker推向更远，更强大
