流量控制

流量控制代码实现在transport包，主要包括
1. 传输层的流量控制

  1. stream层流量控制

而流量控制则包含输入流量和输出流量
则整体结构为：

  • 传输层的流量控制
    • 传输层写入控制
    • 传输层写出控制
  • stream层流量控制
    • stream层写入控制
    • stream层写出控制

传输层流量控制：

传输层流量控制原理：

loopyWriter.SendQuota【return，就return，不会挂起！】
传输层流量控制原理为：
[processData]每次发送方写出时，将减少窗口额度值，当窗口额度不足时，就会不再向外发送数据，执行其他任务[ctlBuffer.get(),handle()]，直到等待接收方传回 WindowUpdate 帧后，继续发送。
接收方每次收到数据时，判断当前接收的数据是否超过 limit/4，如果超过，则向外发送WindowUpdate 帧， 发送方收到WindowUpdate 帧后，会更新发送窗口额度，继续完成发送。

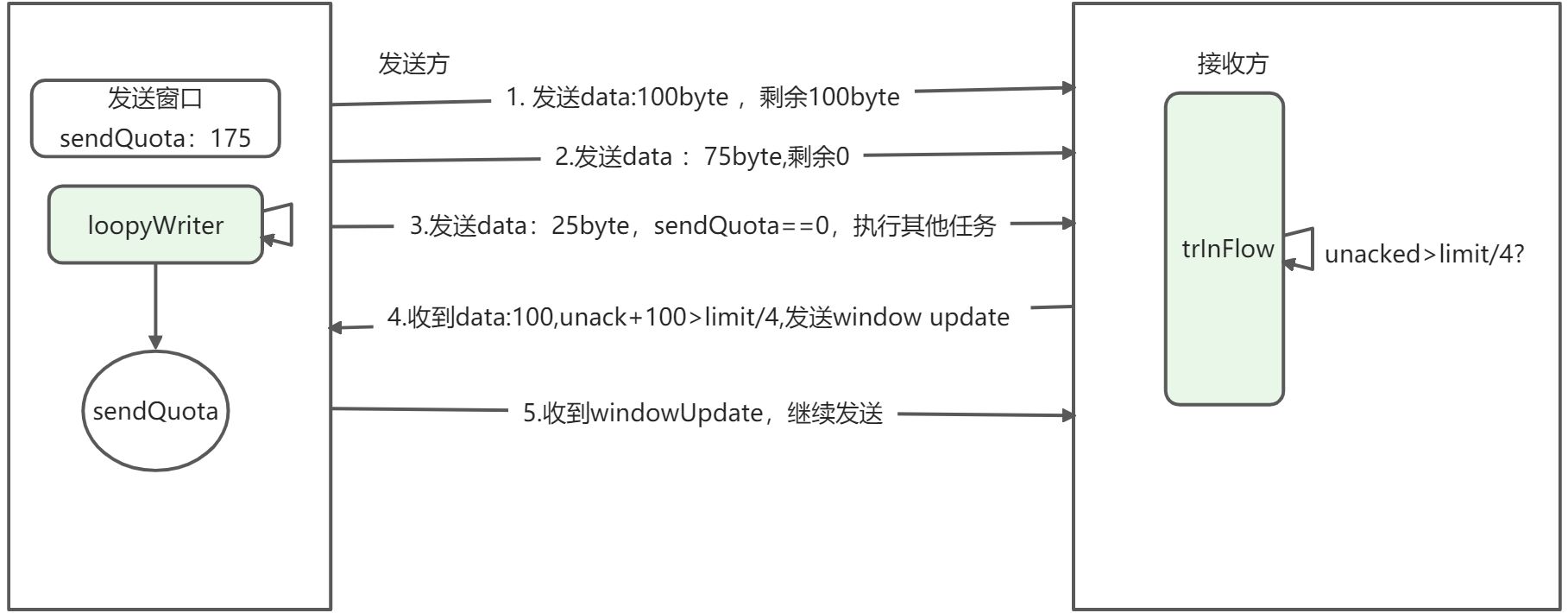

原理如下：

流量控制 - 图1
主要实现为；loopyWriter 和 trInFlow
代码实现：
发送方写出时：
loopyWriter.processData

  1. if l.sendQuota == 0 {
  2.     return true, nil
  3. }
  4. //...
  5. // 总发送配额小于流配额
  6. if l.sendQuota < uint32(size) { // connection-level flow control.
  7.     size = int(l.sendQuota)
  8. }
  9. //...
  10. // 写出成功后，更新剩余配额
  11. l.sendQuota -= uint32(size)

发送方收到incomingWindowUpdate时

  1.     // tcp传输层的，streamId=0，增加SendQuota
  2.     if w.streamID == 0 {
  3.         l.sendQuota += w.increment
  4.         return nil
  5.     }

接收方：
http2Server.HandleStreams，当有Dataframe时，会调用handleData方法，首先会获取数据长度，然后调用

  1.     if w := t.fc.onData(size); w > 0 {
  2.         t.controlBuf.put(&outgoingWindowUpdate{
  3.             streamID:  0, // 注意，传输层 的StreamId为0
  4.             increment: w,
  5.         })
  6.     }

终上，传输层的流量控制主要取决于接收方 处理数据的 大小。接收方收到数据后才会发送 windowUpdate 帧，更新发送方帧的大小。

Stream层流量控制

1. 写入写出控制原理：

stream层流量写入主要由Stream.inFlow 控制器来控制，而写出则由outStream【在activityStream】来做控制；

  • 流入控制：

    每次接收到data frame时，会调用fc.onData()增加pendingData的值，如果大于limit + f.delta，则报错；成功后后将数据写到 数据缓冲区【recvBuffer】中。 而每次读数据的时候，则会调用 inFlow的OnRead，减少 pendingData的值，然后判断是否发送stream 的 windowUpdate frame。

注：对于flag=FlagDataPadded 的数据帧，则会立即调用 onRead(size - uint32(len(f.Data())),并发送windowUpdate 帧。 因为 size - uint32(len(f.Data())) 表示 帧头的的大小，需要保证已接收到了帧头的数据。

  • 写出控制：

    每次写出数据后【l.framer.fr.WriteData】，就会累计输出流的str.bytesOutStanding += size，每次收到带 streamId的 windowUpdate frame，就会恢复【str.bytesOutStanding -= int(w.increment)】， 每次写之前，都会判断写额度是否充足，不足就挂起 outStream【str.state = waitingOnStreamQuota】，直到下次收到windowUpdate frame时，重新设置成activite状态，放入l.activeStreams。

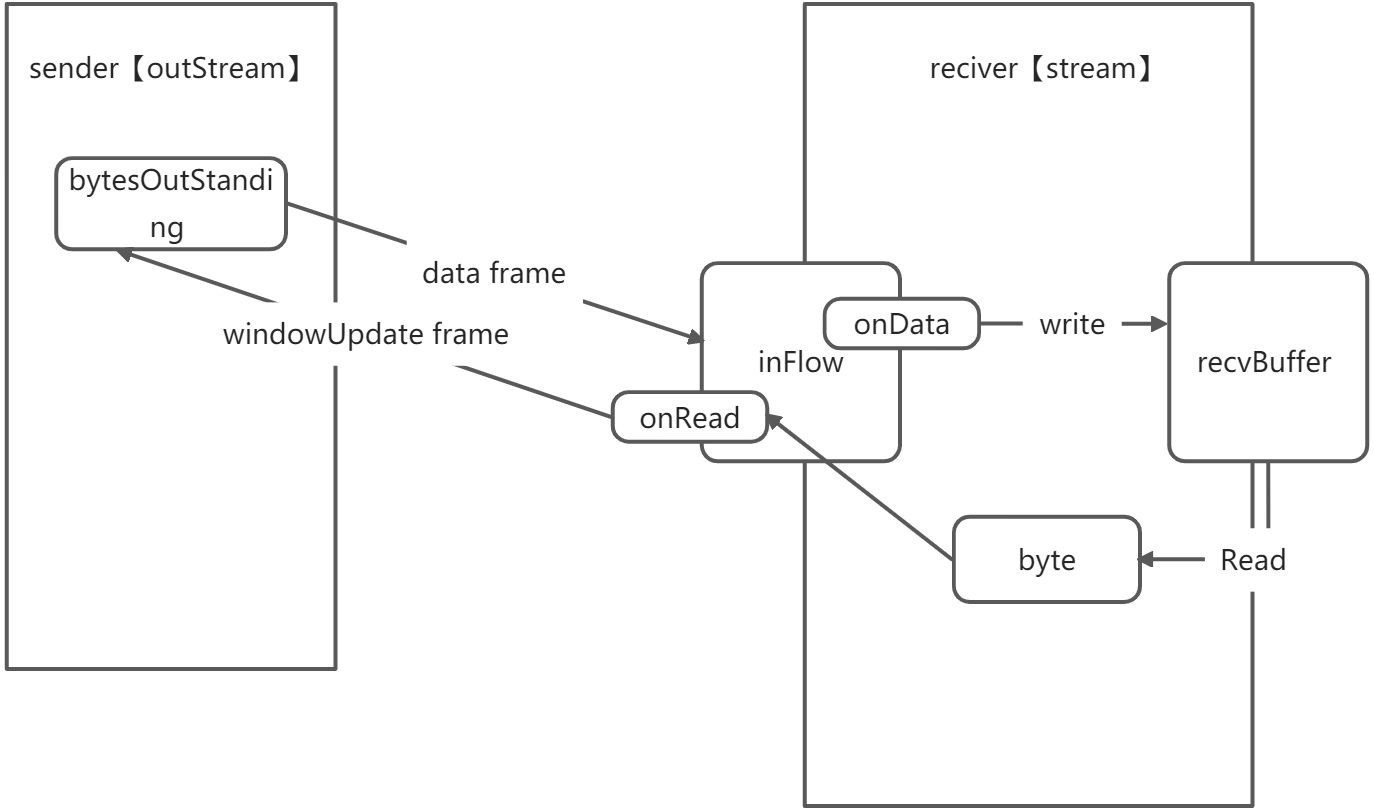

原理基本与 传输层的流量控制一致,原理图：

流量控制 - 图2

2. outStream的代码实现如下：

  1. // #loopyWriter.processData
  2. // ... 状态控制代码,累计的流配额比滑动窗口还大
  3.     if strQuota := int(l.oiws) - str.bytesOutStanding; strQuota <= 0 { // stream-level flow control.
  4.         // 改变状态，等待配额
  5.         str.state = waitingOnStreamQuota
  6.         return false, nil
  7.     }
  8. // ... 写出过程
  9.     if err := l.framer.fr.WriteData(dataItem.streamID, endStream, buf[:size]); err != nil {
  10.         return false, err
  11.     }
  12.     // 更新buf，将已发送的去除
  13.     buf = buf[size:]
  14.     // 更新这个流已发送的字节
  15.     str.bytesOutStanding += size
  17. // ...
  18. // windowUpdateFrame 的恢复代码 #loopyWriter.incomingWindowUpdateHandler
  19. // Find the stream and update it.
  20.     if str, ok := l.estdStreams[w.streamID]; ok {
  22.         str.bytesOutStanding -= int(w.increment)
  23.         if strQuota := int(l.oiws) - str.bytesOutStanding; strQuota > 0 && str.state == waitingOnStreamQuota {
  24.             str.state = active
  25.             l.activeStreams.enqueue(str)
  26.             return nil
  27.         }
  28.     }
  30. //

3. inFlow 流入控制代码实现如下：

  2. // 控制器层 ：据帧时调用 onData。它更新pendingData。
  3. func (f *inFlow) onData(n uint32) error {
  4.     f.mu.Lock()
  5.     f.pendingData += n
  6.     if f.pendingData+f.pendingUpdate > f.limit+f.delta {
  7.         limit := f.limit
  8.         rcvd := f.pendingData + f.pendingUpdate
  9.         f.mu.Unlock()
  10.         return fmt.Errorf("received %d-bytes data exceeding the limit %d bytes", rcvd, limit)
  11.     }
  12.     f.mu.Unlock()
  13.     return nil
  14. }
  16. // onRead is invoked when the application reads the data. It returns the window size
  17. // to be sent to the peer.
  18. //onRead 在应用程序读取数据时被调用。它返回要发送给对等方的窗口大小
  19. func (f *inFlow) onRead(n uint32) uint32 {
  20.     f.mu.Lock()
  21.     if f.pendingData == 0 {
  22.         f.mu.Unlock()
  23.         return 0
  24.     }
  25.     f.pendingData -= n
  26.     if n > f.delta {
  27.         n -= f.delta
  28.         f.delta = 0
  29.     } else {
  30.         f.delta -= n
  31.         n = 0
  32.     }
  33.     f.pendingUpdate += n
  34.     // update缓冲区
  35.     if f.pendingUpdate >= f.limit/4 {
  36.         wu := f.pendingUpdate
  37.         f.pendingUpdate = 0
  38.         f.mu.Unlock()
  39.         return wu
  40.     }
  41.     f.mu.Unlock()
  42.     return 0
  43. }
  46. ### tramsport 层：
  47. func (t *http2Server) handleData(f *http2.DataFrame) {
  48.     //...
  49.         if err := s.fc.onData(size); err != nil {
  50.             t.closeStream(s, true, http2.ErrCodeFlowControl, false)
  51.             return
  52.         }
  53.     //...
  54. }
  55. // ... 发送窗口更新
  56. func (t *http2Server) updateWindow(s *Stream, n uint32) {
  57.     if w := s.fc.onRead(n); w > 0 {
  58.         t.controlBuf.put(&outgoingWindowUpdate{streamID: s.id,
  59.             increment: w,
  60.         })
  61.     }
  62. }

4. 缓冲区层流量限制：writeQuota：

缓冲区写控制主要由WriteQuota控制的，WriteQuota控制的是 写入ControlBuffer和str.itemList的大小，控制缓冲区的使用，与传输层流量控制不一样。而bytesOutStanding 是outStream是上的一个属性，用于记录发送了多少字节大小的数据。

  1. WriteQuota的写控制原理为：

    每次发送方写出时，将减少窗口额度值，然后把数据封装成dataFrame，放入到ControlBuffer 中，当窗口额度不足时，就会挂起协程！不再向外发送数据。 直到loopyWriter处理数据完成后【将数据write到frame后】，会把w.quota添加回去，如果加回去之后 quota小于零 && quota 大于 -sz，说明修复完quota后有可用的字节数，则唤醒get中等待的协程。

一 、WriteQuota代码实现如下：

http2Server.Write

  1. // ...
  2. if err := s.wq.get(int32(len(hdr) + len(data))); err != nil {
  3.     select {
  4.         case <-t.done:
  5.             return ErrConnClosing
  6.         default:
  7.         }
  8.         return ContextErr(s.ctx.Err())
  9.     }
  10.     return t.controlBuf.put(df)
  11. // -------------------- writeQuota代码--
  13. // get 的时候就减少 quota
  14. func (w *writeQuota) get(sz int32) error {
  15.     for {
  16.         if atomic.LoadInt32(&w.quota) > 0 {
  17.             atomic.AddInt32(&w.quota, -sz)
  18.             return nil
  19.         }
  20.         // 小于零，就switch ，阻塞！
  21.         select {
  22.         case <-w.ch:
  23.             continue
  24.         case <-w.done:
  25.             return errStreamDone
  26.         }
  27.     }
  28. }
  30. // ---- 数据恢复部分---
  31. (l *loopyWriter) processData()(bool, error){
  32. ...
  33.  str.wq.replenish(size)
  34. ...
  35. }
  36. // 唤醒部分：
  37. func (w *writeQuota) realReplenish(n int) {
  38.     sz := int32(n)
  39.     a := atomic.AddInt32(&w.quota, sz)
  40.     b := a - sz
  41.     // b 小于零，即
  42.     // quota小于零 && quota 大于  -sz，说明修复完quota后有可用的字节数，则唤醒get中等待的协程
  43.     if b <= 0 && a > 0 {
  44.         select {
  45.         case w.ch <- struct{}{}:
  46.         default:
  47.         }
  48.     }
  49. }

//原理图：

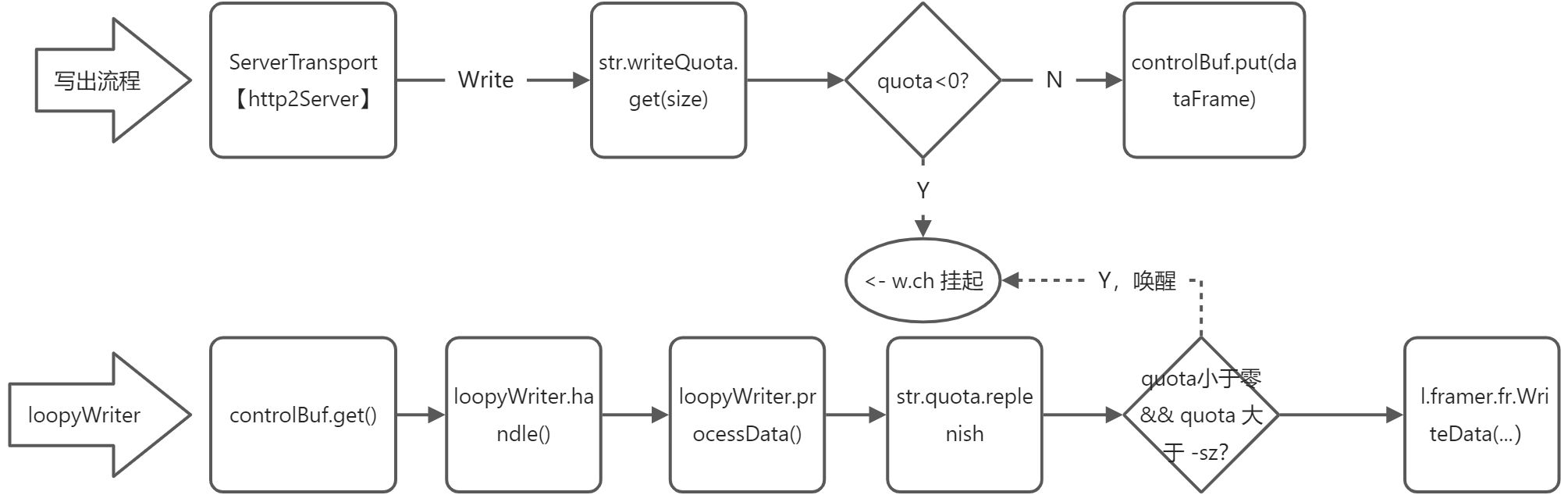

流量控制 - 图3

难点：限流器，滑动窗口，发送额度的限制

每次发送，都会减少额度，收到window update后，增加额度。
单个流流量控制

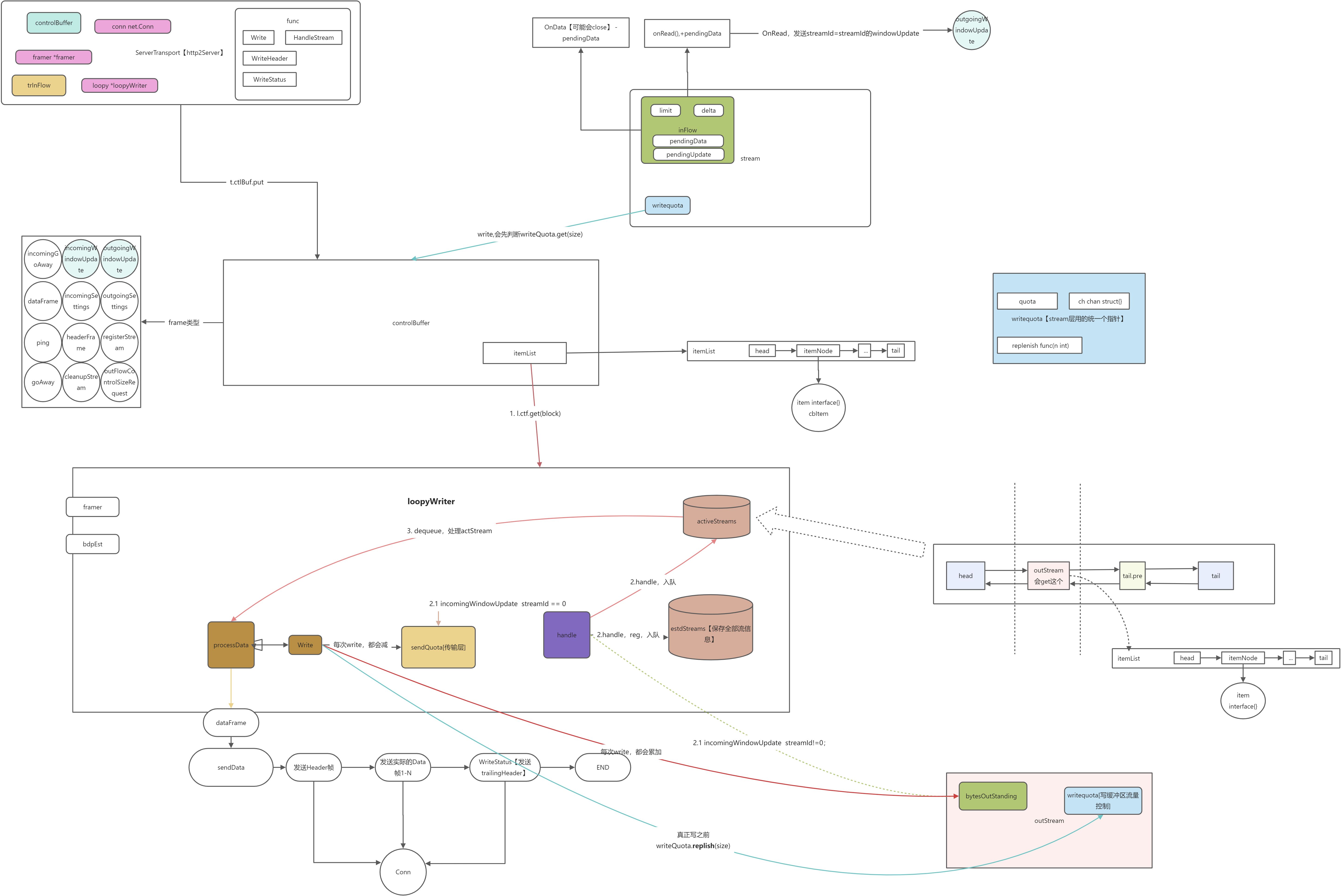

整体流程图如下：

流量控制 - 图4

流量控制总结：

传输层

传输层流量控制通过 loopyWriter中的SendQuota 控制，SendQuota的值是传输层初始化窗口大小（initialWindowSize），每次向外发送数据都会判断该值然后累减，然后loopy接收到streamId = 0 d的windowUpdate帧时，会累加SendQuota；接收端通过trInflow 组件，每次接受到DataFrame帧后，都会调用OnData，累加自身的unAcked，当unacked大于limit/4时，会回传一个 windowUpdate 帧给 发送方；【压缩整流作用】

stream层流量控制：

写出

每次写出数据后【l.framer.fr.WriteData】，就会累计输出流的str.bytesOutStanding += size，每次收到带 streamId的 windowUpdate frame，就会恢复【str.bytesOutStanding -= int(w.increment)】， 每次写之前，都会判断写额度是否充足【int(l.oiws) - str.bytesOutStanding <=0】，不足就挂起 outStream【str.state = waitingOnStreamQuota】，直到下次收到windowUpdate frame时，重新设置成activite状态，放入l.activeStreams。

流入

每次接收到data frame时，会调用fc.onData()增加pendingData的值，如果大于limit + f.delta，则报错；成功后后将数据写到 数据缓冲区【recvBuffer】中。 而每次读数据的时候，则会调用 inFlow的OnRead，减少 pendingData的值，然后判断是否发送stream 的 windowUpdate frame。
