- c/s信息传输流程
（1）客户端产生数据，存放于客户端应用的内存中，然后调用接口将自己内存中的数据发送/拷贝给操作系统内存。
（2）客户端操作系统收到数据后，按照客户端应用指定的规则（即协议），调用网卡并发送数据。
（3）网络传输数据。
（4）服务端应用调用系统接口，想要将数据从操作系统内存拷贝到自己的内存中。
（5）服务端操作系统收到指令后，使用与客户端相同的规则（即协议）从网卡读取数据，然后拷贝给服务端应用。
TCP/IP五层模型详解

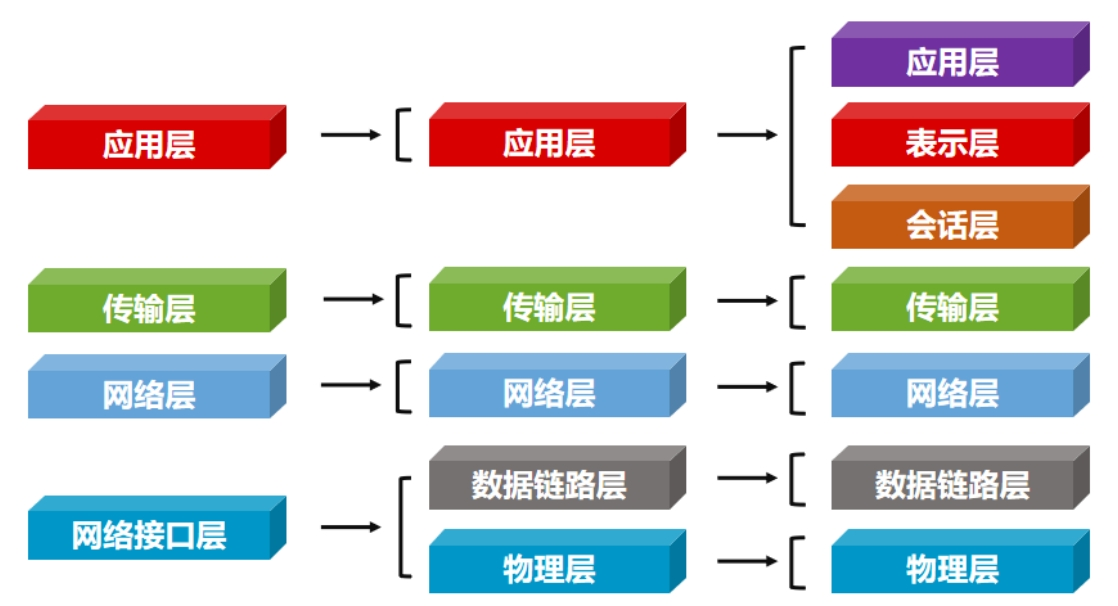

计算机与计算机之间要有统一的连接标准才能够完成相互通信，这个标准被称为互联网协议，而网络就是物理链接介质+互联网协议。按照功能不同，人们将互联网协议从不同维度分为OSI七层、TCP/IP五层或TCP/IP四层，如下图所示。

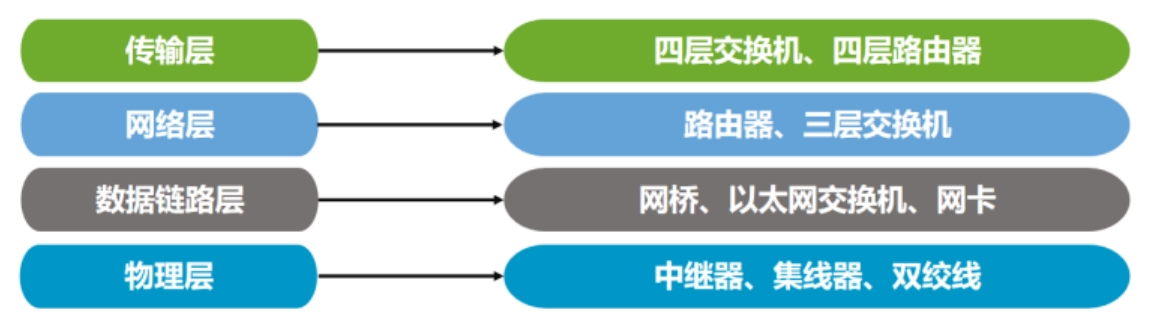

每层运行的常见设备如下图所示。
物理层
物理层主要是基于电器特性发送高低电平信号，电平即“电压平台”，指的是电路中某一点电压的高低状态，在网络信号中高电平用数字“1”表示，低电平用数字“0”表示。电平的高低是个相对概念，3V对于7V是低电平，但对于1V就是高电平。
数据链路层
由于单纯的电平信号“0”和“1”没有任何意义，在实际应用中，我们会将电平信号进行分组处理，多少位一组、每组什么意思，这样数据才有具体的含义。数据链路层的功能就是定义电平信号的分组方式。
1．以太网协议
数据链路层使用以太网协议进行数据传输，基于MAC地址的广播方式实现数据传输，只能在局域网内广播。早期各个公司都有自己的分组方式，后来形成了统一的标准，即以太网协议Ethernet。
2．Ethernet以太网

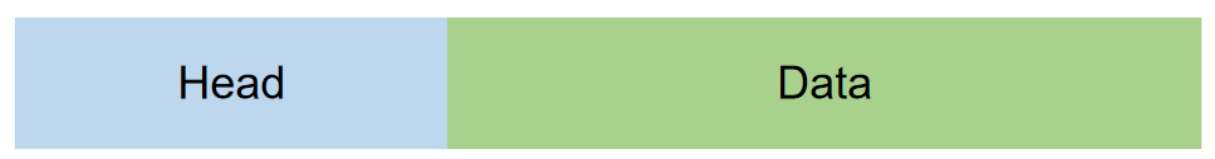

由一组电平信号构成一个数据包，叫作“帧”，每一数据帧由报头Head和数Data两部分组成，如下图所示。
Head：固定18字节，其中发送者/源地址6字节，接收者/目标地址6字节，数据类型6字节。
Data：最短46字节，最长1500字节。
数据包的具体内容格式为：Head长度+Data长度=最短64字节，最长1518字节（超过最大限制就分片发送）。
3．MAC地址
Head中包含的源地址和目标地址的由来：Ethernet规定接入Internet的设备必须配有网卡，发送端和接收端的地址便是指网卡的地址，即MAC地址。
MAC地址：每块网卡出厂时都被印上一个世界唯一的MAC地址，它是一个长度为48位的二进制数，通常用12位十六进制数表示（前6位是厂商编号，后6位是流水线号）。
4．Broadcast广播
有了MAC地址，同一网络内的两台主机就可以通信了（一台主机通过ARP协议获取另外一台主机的MAC地址），下面是以太网通信数据帧的详细示意图。

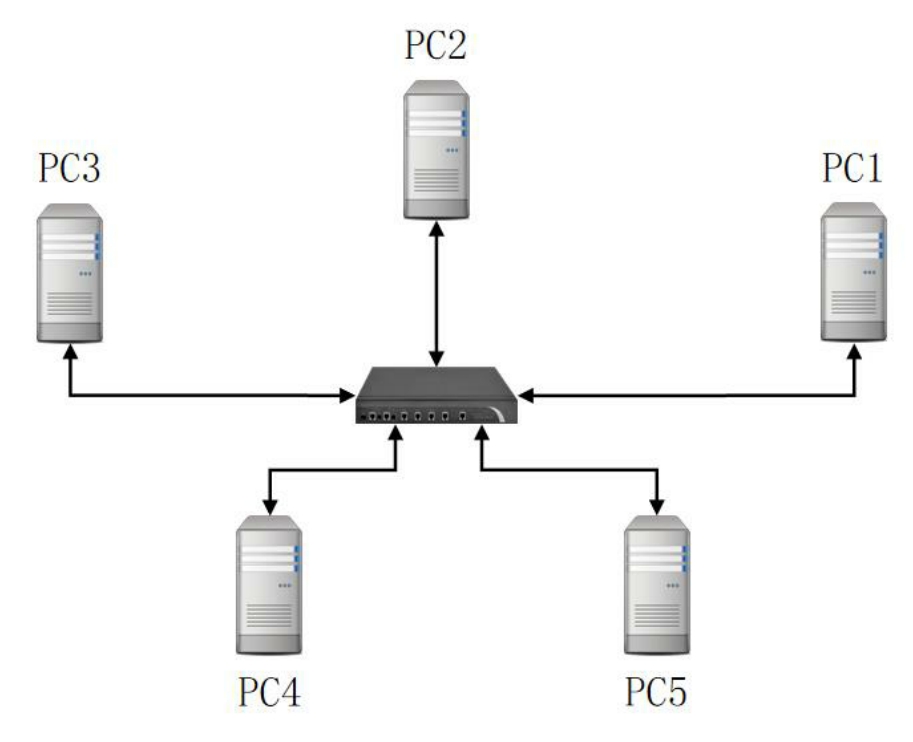

其实Ethernet采用非常原始的广播方式进行通信，也就是说计算机之间的通信基本靠“吼”。例如，有多台PC组成了一个网络，并通过硬件设施链接具备了通信条件，如下图所示。
上图中，PC1按照固定协议格式以广播的方式发送以太网包给PC4，然而，PC2、PC3、PC5都会收到PC1发来的数据包，拆开后如果发现目标MAC地址不是自己就会丢弃，如果是自己就响应
网络层
有了Ethernet、MAC地址、广播的发送方式，世界上的计算机就可以彼此进行通信了，问题是世界范围的互联网是由一个个彼此隔离的小的局域网组成的（如下图所示），如果所有的通信都采用以太网的广播方式，那么一台机器发送的数据包全世界都会收到，这就不仅仅是效率低的问题了，这会是一种灾难。
全世界的大网络由一个个小的彼此隔离的局域网组成，以太网包只能在一个局域网内发送，一个局域网是一个广播域，跨广播域通信只能通过路由转发。由此得出结论：必须找出一种方法来区分哪些计算机属于同一广播域，哪些不是。如果是就采用广播的方式发送，如果不是就采用路由的方式发送（向不同广播域/子网分发数据包），MAC地址是无法区分的，它只跟厂商有关，网络层就是用来解决这一问题的。网络层的作用就是引入一套新的地址来区分不同的广播域/子网，这套地址叫作网络地址。
1．IP
规定网络地址的协议叫作IP（Internet Protocol，网际互联协议），它定义的地址称为IP地址。广泛采用v4版本即IPv4，规定网络地址由32位二进制数表示。一个IP地址通常写成四段十进制数，例如172.16.10.1，其取值范围为：0.0.0.0～255.255.255.255。
IP地址由两部分组成：网络部分（用来标识子网）和主机部分（用来标识主机）。
2．子网掩码
所谓“子网掩码”，就是表示子网络特征的一个参数。它在形式上等同于IP地址，也是一个32位二进制数字，它的网络部分全部为1，主机部分全部为0。比如，IP地址172.16.10.1，如果已知网络部分是前24位，主机部分是后8位，那么子网络掩码就是11111111.11111111.11111111.00000000，写成十进制就是255.255.255.0。
我们根据“子网掩码”就能判断任意两个IP地址是否处于同一个子网络。方法是将两个IP地址与子网掩码分别进行&运算（两个数位都为1，运算结果为1，否则为0），然后比较结果是否相同，如果相同，就表明它们在同一个子网络中，否则就不在。
IP的作用主要有两个，一个是为每一台计算机分配IP地址，另一个是确定哪些地址在同一个子网络中
3．IP数据包
IP数据包也分为Head和Data两部分，无须为IP数据包定义单独的栏位，直接放入以太网包的Data部分即可。
Head（IP头部）：长度为20～60字节。
Data（IP数据）：最长为65515字节。
而以太网数据包的Data部分，最长只有1500字节。因此，如果IP数据包超过1500字节，它就需要分割成几个以太网数据包，分开发送。其具体结构如下图所示。
4．ARP
我们已经知道计算机通信方式基本靠“吼”，也就是广播的方式。所有上层的数据包到最后都要封装到以太网头，然后通过以太网协议发送。在谈及以太网协议的时候，我们已经了解到，通信基于MAC地址的广播方式实现的，计算机在发送数据包时，获取自身的MAC地址是容易的，获取目标主机的MAC地址，需要通过ARP（Address Resolution Protocol，地址解析协议）来实现。
ARP用于实现从IP地址到MAC地址的映射，即询问目标IP地址对应的MAC地址，以广播的方式发送数据包，获取目标主机的MAC地址。
传输层
现在我们已经知道，网络层的IP地址帮我们区分子网，以太网层的MAC地址帮我们找到主机。大家使用的都是应用程序，你的计算机上可能同时开启QQ、微信等多个应用程序，那么我们通过IP地址和MAC地址找到了一台特定的主机，如何标识这台主机上的应用程序？答案就是端口，端口就是应用程序与网卡关联的编号。那么传输层就是用来建立端口到端口的通信机制的。
1．TCP

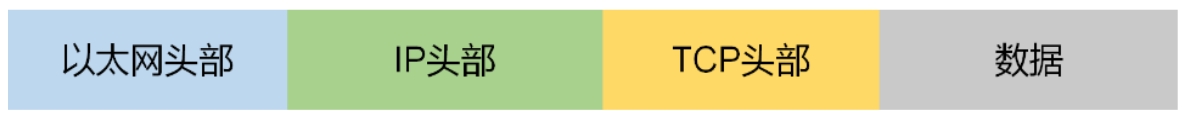

TCP（Transmission Control Protocol，传输控制协议）是一种可靠传输协议，TCP数据包没有长度限制，理论上可以无限长，但是为了保证网络的效率，通常TCP数据包的长度不会超过IP数据包的长度，以确保单个TCP数据包不必再分割，其数据结构如下图所示。
2．UDP

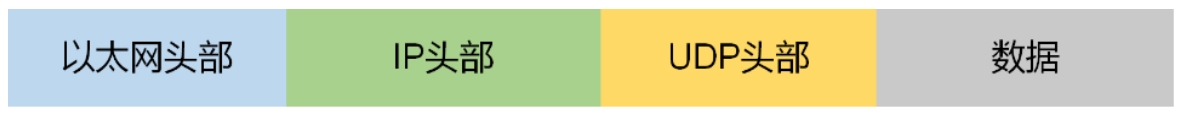

UDP（User Datagram Protocol，用户数据报协议）是一种不可靠传输协议，“报头”部分总共有8字节，总长度不超过65535字节，正好放进一个IP数据包，其数据结构如下图所示。
3．TCP报文结构

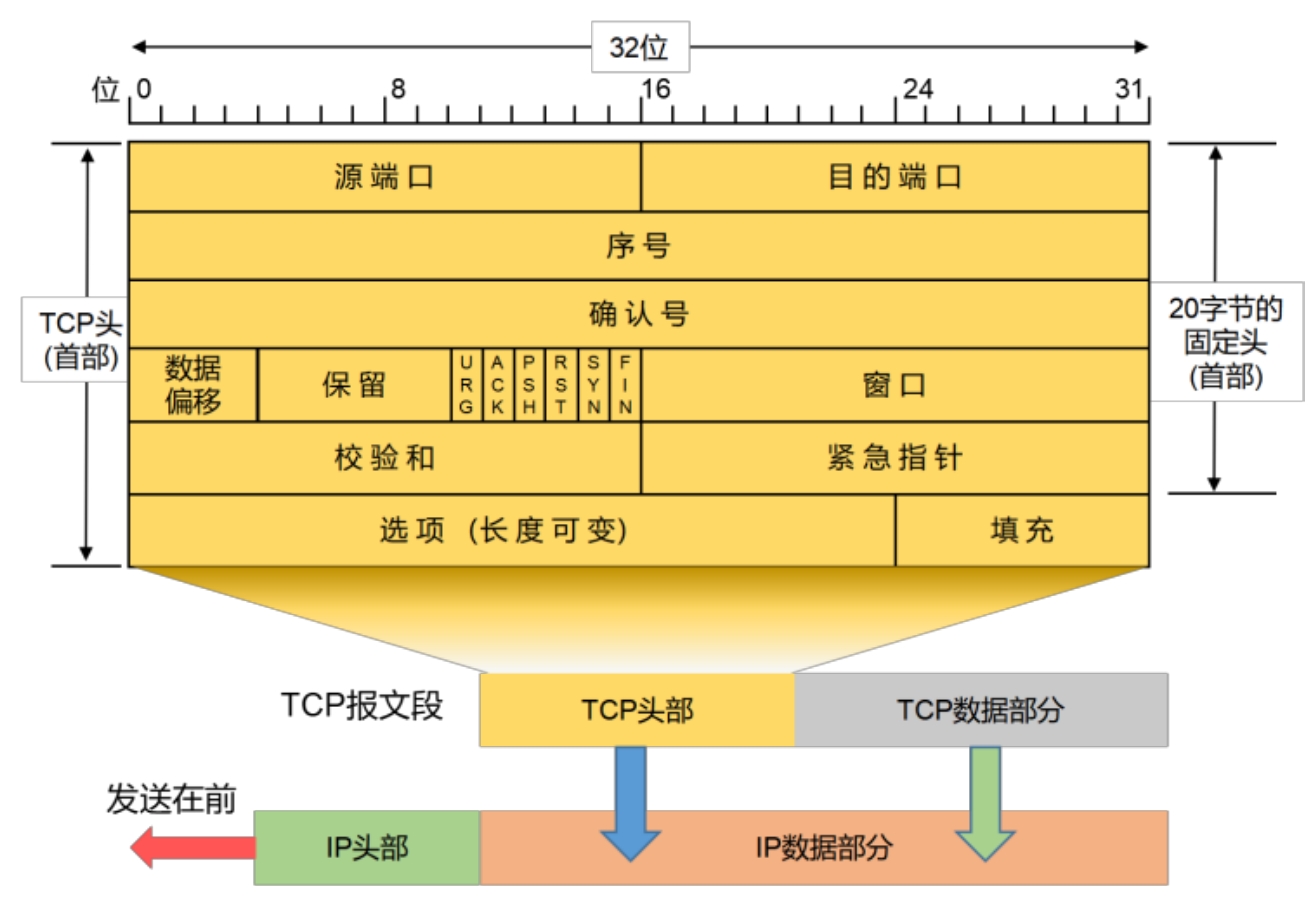

TCP报文是TCP层传输的数据单元，也叫作报文段。TCP报文结构如下图所示。
