01 | 整体概述

简介

作用：
Java 虚拟机就是二进制字节码的运行环境，负责装载字节码到其内部，解释/编译为对应平台上的机器指令执行。每一条 Java 指令，Java 虚拟机规范中都有详细定义，如怎么取操作数，处理结果放在哪里。
特点：

• 一次编译，到处运行
• 自动内存管理

• 自动垃圾回收功能

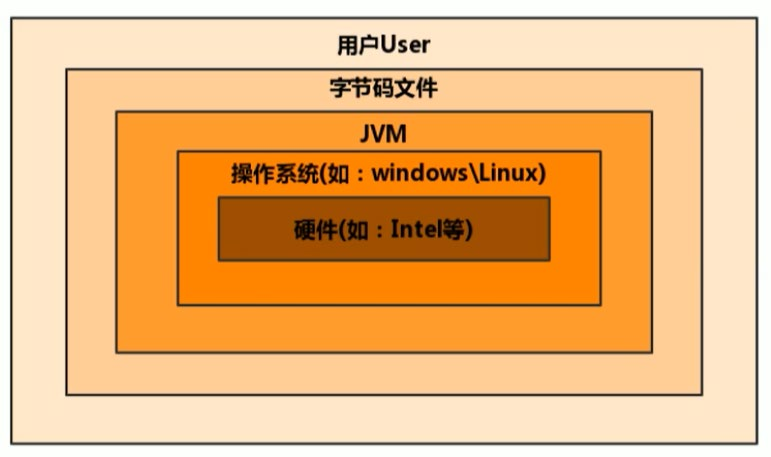

  JVM的位置

  JVM 运行在操作系统之上的，它与硬件没有直接的交互。

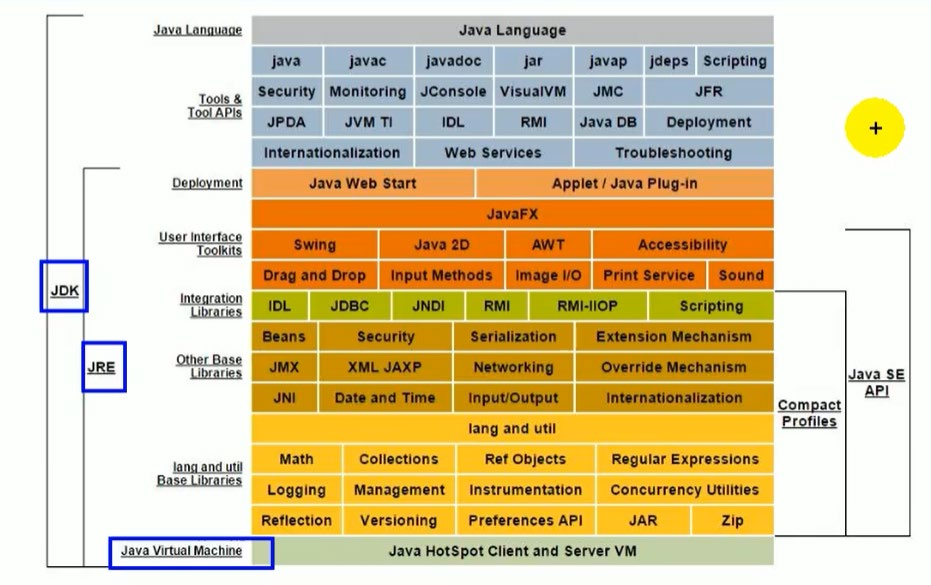

  Java的体系结构

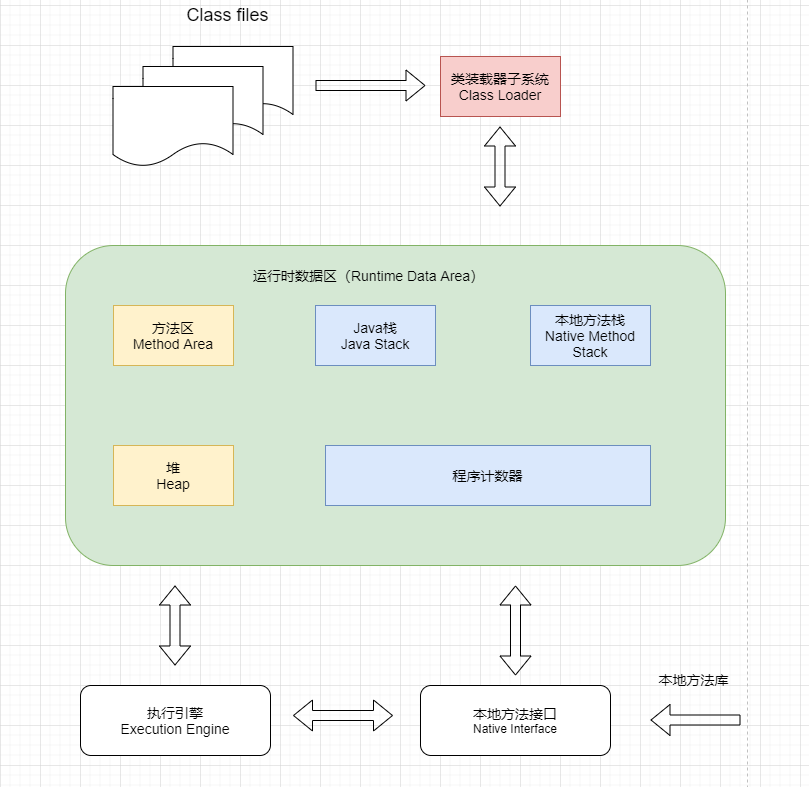

  JVM整体结构

• HotSpot VM 是目前市面上高性能虚拟机的代表作之一。

• 它采用解释器与即时编译器并存的架构。
• 在今天，Java程序的运行性能早已脱胎换骨，已经达到了可以和C/C++程序一较高下的地步。

在内存当中，多个线程共享方法区和堆，Java栈、本地方法栈、程序计数器是每个线程独有一份的。

• 执行引擎包含三部分：解释器，及时编译器，垃圾回收器。

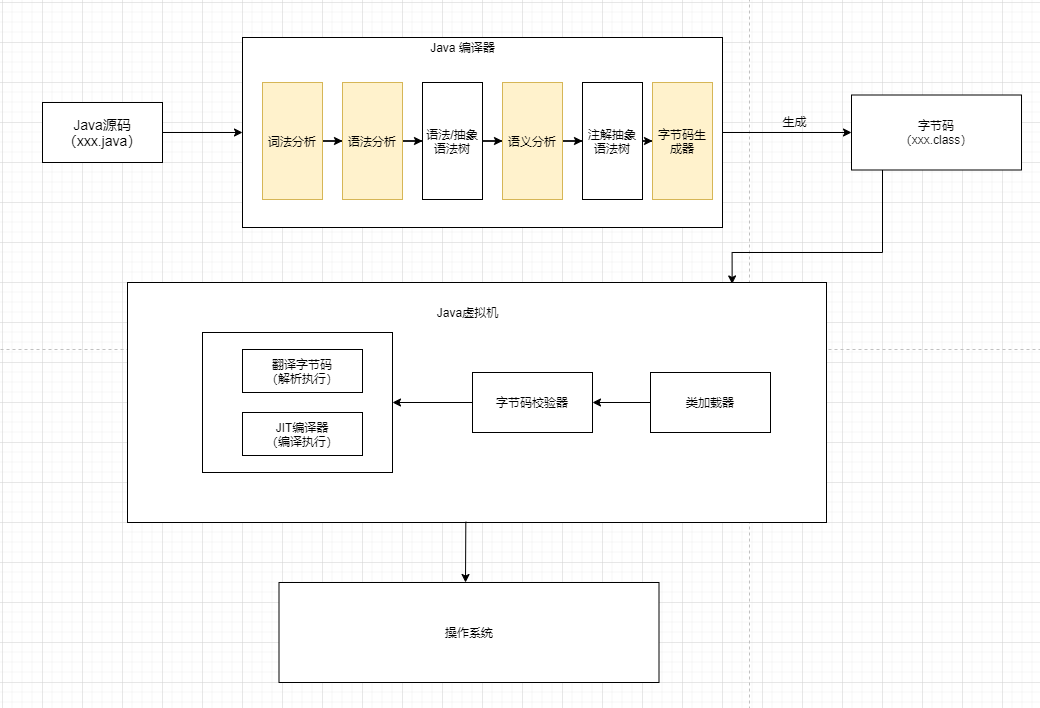

  Java代码执行流程



JVM的架构模型

Java编译器输入的指令流基本上是一种基于栈的指令集架构，另外一种指令集架构则是基于寄存器的指令集架构。
这两种架构之间的区别：

基于寄存器架构的特点：

举例1：

• 同样执行2+3这种逻辑操作，其指令分别如下：

  基于栈的计算流程（以Java虚拟机为例）： iconst_2 //常量2入栈 istore_1 iconst_3 // 常量3入栈 istore_2 iload_1 iload_2 iadd //常量2/3出栈，执行相加 istore_0 // 结果5入栈 这种指令集小，指令多（8位）

而基于寄存器的计算流程： mov eax,2 //将eax寄存器的值设为1 add eax,3 //使eax寄存器的值加3 这种指令集大，指令少（16位）

所以，栈寄存器这种架构具有跨平台性、指令集小（8位）、指令多；执行性能比寄存器差。

举例2：

public int calc(){
    int a=100;
    int b=200;
    int c=300;
    return (a + b) * c;
}

> javap -c Test.class # 控制台反编译字节码文件
...
public int calc();
    Code:
    Stack=2,Locals=4,Args_size=1
       0: bipush        100
       2: istore_1
       3: sipush        200
       6: istore_2
       7: sipush        300
      10: istore_3
      11: iload_1
      12: iload_2
      13: iadd
      14: iload_3
      15: imul
      16: ireturn
}

• 小结：由于跨平台性的设计，Java的指令都是根据栈来设计的。不同平台CPU架构不同，所以不能设计为基于寄存器的。优点是跨平台，指令集小，编译器容易实现，缺点是性能下降，实现同样的功能需要更多的指令。

  JVM的生命周期

• 虚拟机的启动

  • Java虚拟机的启动时通过引导类加载器（Bootstrap Class Loader）创建一个初始类（initial Class ）来实现的。这个类是由虚拟机的具体实现指定的
• 虚拟机的执行
  • 一个运行中的Java虚拟机有着一个清晰的任务：执行Java程序
  • 程序开始执行时他才运行，程序结束的时候他就停止
  • 执行一个所谓的Java程序的时候，真真正正执行的是一个Java虚拟机的进程
• 虚拟机的退出
  • 程序的正常执行结束
  • 程序在执行过程中遇到了异常或错误而异常终止
  • 由于操作系统出现错误而导致Java虚拟机进程终止
  • 某线程调用Runtime类或者System类的exit方法，或者Runtime类的halt方法，并且Java安全管理起页允许这次exit或者halt操作
  • 除此之外，JNI（Java Native Interface）规范描述了用JNI Invocation API 来加载或卸载Java虚拟机时候，Java虚拟机退出的情况

    JVM的发展历程（了解即可）

    Sun Classic VM

●早在1996年Java1.0版本的时候，Sun公司发布了一款名为sun classic VM的Java虚拟机，它同时也是世界上第一款商用Java虚拟机，JDK1.4时完全被淘汰。
●这款虚拟机内部只提供解释器。现在还有及时编译器，因此效率比较低，而及时编译器会把热点代码缓存起来，那么以后使用热点代码的时候，效率就比较高。
●如果使用JIT编译器，就需要进行外挂。但是一旦使用了JIT编译器，JIT就会接管虚拟机的执行系统。解释器就不再工作。解释器和编译器不能配合工作。
●现在hotspot内置了此虚拟机。

Exact VM

●为了解决上一个虚拟机问题，jdk1.2时，Sun提供了此虚拟机。
●Exact Memory Management：准确式内存管理
○也可以叫Non-Conservative/Accurate Memory Management
○虚拟机可以知道内存中某个位置的数据具体是什么类型。
●具备现代高性能虚拟机的维形
○热点探测
○编译器与解释器混合工作模式
●只在solaris平台短暂使用，其他平台上还是classic vm
○英雄气短，终被Hotspot虚拟机替换

HotSpot VM

●HotSpot历史
○最初由一家名为“Longview Technologies”的小公司设计
○1997年，此公司被sun收购；2009年，Sun公司被甲骨文收购。
○JDK1.3时，HotSpot VM成为默认虚拟机
●目前Hotspot占有绝对的市场地位，称霸武林。
○不管是现在仍在广泛使用的JDK6，还是使用比例较多的JDK8中，默认的虚拟机都是HotSpot
○Sun / Oracle JDK 和 OpenJDK 的默认虚拟机
○因此本课程中默认介绍的虚拟机都是HotSpot，相关机制也主要是指HotSpot的Gc机制。（比如其他两个商用虚机都没有方法区的概念）
●从服务器、桌面到移动端、嵌入式都有应用。
●名称中的HotSpot指的就是它的热点代码探测技术。
○通过计数器找到最具编译价值代码，触发即时编译或栈上替换
○通过编译器与解释器协同工作，在最优化的程序响应时间与最佳执行性能中取得平衡

JRockit

●专注于服务器端应用
○它可以不太关注程序启动速度，因此JRockit内部不包含解析器实现，全部代码都靠即时编译器编译后执行。
●大量的行业基准测试显示，JRockit JVM是世界上最快的JVM。
○使用JRockit产品，客户已经体验到了显著的性能提高（一些超过了70%）和硬件成本的减少（达50%）。
●优势：全面的Java运行时解决方案组合
○JRockit面向延迟敏感型应用的解决方案JRockit Real Time提供以毫秒或微秒级的JVM响应时间，适合财务、军事指挥、电信网络的需要
○MissionControl服务套件，它是一组以极低的开销来监控、管理和分析生产环境中的应用程序的工具。
●2008年，JRockit被oracle收购。
●Oracle表达了整合两大优秀虚拟机的工作，大致在JDK8中完成。整合的方式是在HotSpot的基础上，移植JRockit的优秀特性。
●高斯林：目前就职于谷歌，研究人工智能和水下机器人

IBM的J9

●全称：IBM Technology for Java Virtual Machine，简称IT4J，内部代号：J9
●市场定位与HotSpot接近，服务器端、桌面应用、嵌入式等多用途VM
●广泛用于IBM的各种Java产品。
●目前，有影响力的三大商用虚拟机之一，也号称是世界上最快的Java虚拟机。
●2017年左右，IBM发布了开源J9VM，命名为openJ9，交给EClipse基金会管理，也称为Eclipse OpenJ9

KVM和CDC / CLDC Hotspot

●Oracle在Java ME产品线上的两款虚拟机为：CDC/CLDC HotSpot Implementation VM
●KVM（Kilobyte）是CLDC-HI早期产品
●目前移动领域地位尴尬，智能机被Android和iOS二分天下。
●KVM简单、轻量、高度可移植，面向更低端的设备上还维持自己的一片市场
○智能控制器、传感器
○老人手机、经济欠发达地区的功能手机
●所有的虚拟机的原则：一次编译，到处运行。

Azul VM

●前面三大“高性能Java虚拟机”使用在通用硬件平台上这里Azul VW和BEA Liquid VM是与特定硬件平台绑定、软硬件配合的专有虚拟机
○高性能Java虚拟机中的战斗机。
●Azul VM是Azul Systems公司在HotSpot基础上进行大量改进，运行于Azul Systems公司的专有硬件Vega系统上的Java虚拟机。
●每个Azul VM实例都可以管理至少数十个CPU和数百GB内存的硬件资源，并提供在巨大内存范围内实现可控的GC时间的垃圾收集器、专有硬件优化的线程调度等优秀特性。
●2010年，AzulSystems公司开始从硬件转向软件，发布了自己的Zing JVM，可以在通用x86平台上提供接近于Vega系统的特性。

Liquid VM

●高性能Java虚拟机中的战斗机。
●BEA公司开发的，直接运行在自家Hypervisor系统上
●Liquid VM即是现在的JRockit VE（Virtual Edition），Liquid VM不需要操作系统的支持，或者说它自己本身实现了一个专用操作系统的必要功能，如线程调度、文件系统、网络支持等。
●随着JRockit虚拟机终止开发，Liquid vM项目也停止了。

Apache Harmony

●Apache也曾经推出过与JDK1.5和JDK1.6兼容的Java运行平台Apache Harmony。
●它是IBM和Intel联合开发的开源JVM，受到同样开源的OpenJDK的压制，Sun坚决不让Harmony获得JCP认证，最终于2011年退役，IBM转而参与OpenJDK
●虽然目前并没有Apache Harmony被大规模商用的案例，但是它的Java类库代码吸纳进了Android SDK。

Micorsoft JVM

●微软为了在IE3浏览器中支持Java Applets，开发了Microsoft JVM。
●只能在Windows平台下运行。但确是当时Windows下性能最好的Java VM。
●1997年，Sun以侵犯商标、不正当竞争罪名指控微软成功，赔了Sun很多钱。微软WindowsXP SP3中抹掉了其VM。现在Windows上安装的jdk都是HotSpot。

Taobao JVM

●由AliJVM团队发布。阿里，国内使用Java最强大的公司，覆盖云计算、金融、物流、电商等众多领域，需要解决高并发、高可用、分布式的复合问题。有大量的开源产品。
●基于OpenJDK 开发了自己的定制版本AlibabaJDK，简称AJDK。是整个阿里Java体系的基石。
●基于OpenJDK Hotspot VM发布的国内第一个优化、深度定制且开源的高性能服务器版Java虚拟机。
○创新的GCIH（GC invisible heap）技术实现了off-heap，即将生命周期较长的Java对象从heap中移到heap之外，并且GC不能管理GCIH内部的Java对象，以此达到降低GC的回收频率和提升GC的回收效率的目的。
○GCIH中的对象还能够在多个Java虚拟机进程中实现共享
○使用crc32指令实现JVM intrinsic 降低JNI 的调用开销
○PMU hardware 的Java profiling tool 和诊断协助功能
○针对大数据场景的ZenGc
●taobao vm应用在阿里产品上性能高，硬件严重依赖intel的cpu，损失了兼容性，但提高了性能
○目前已经在淘宝、天猫上线，把oracle官方JvM版本全部替换了。

Dalvik VM

●谷歌开发的，应用于Android系统，并在Android2.2中提供了JIT，发展迅猛。
●Dalvik VM只能称作虚拟机，而不能称作“Java虚拟机”，它没有遵循 Java虚拟机规范，不能直接执行Java的Class文件
●基于寄存器架构，不是jvm的栈架构。
●执行的是编译以后的dex（Dalvik Executable）文件。执行效率比较高。
○它执行的dex（Dalvik Executable）文件可以通过class文件转化而来，使用Java语法编写应用程序，可以直接使用大部分的Java API等。
●Android 5.0使用支持提前编译（Ahead of Time Compilation，AoT）的ART VM替换Dalvik VM。

Graal VM

●2018年4月，oracle Labs公开了Graal VM，号称 “Run Programs Faster Anywhere”，野心勃勃。与1995年java的”write once，run anywhere”遥相呼应。
●Graal VM在HotSpot VM基础上增强而成的跨语言全栈虚拟机，可以作为“任何语言” 的运行平台使用。语言包括：Java、Scala、Groovy、Kotlin；C、C++、Javascript、Ruby、Python、R等
●支持不同语言中混用对方的接口和对象，支持这些语言使用已经编写好的本地库文件
●工作原理是将这些语言的源代码或源代码编译后的中间格式，通过解释器转换为能被Graal VM接受的中间表示。Graal VM提供Truffle工具集快速构建面向一种新语言的解释器。在运行时还能进行即时编译优化，获得比原生编译器更优秀的执行效率。
●如果说HotSpot有一天真的被取代，Graal VM希望最大。但是Java的软件生态没有丝毫变化。

总结

具体JVM的内存结构，其实取决于其实现，不同厂商的JVM，或者同一厂商发布的不同版本，都有可能存在一定差异。主要以Oracle HotSpot VM为默认虚拟机。
