5，结构型模式

结构型模式分为以下 7 种：

• 代理模式
• 适配器模式
• 装饰者模式
• 桥接模式
• 外观模式
• 组合模式
• 享元模式

  5.1 代理模式

5.1.1 概述

由于某些原因需要给某对象提供一个代理以控制对该对象的访问。这时，访问对象不适合或者不能直接引用目标对象，代理对象作为访问对象和目标对象之间的中介。

5.1.2 结构

代理（Proxy）模式分为三种角色：

• 抽象主题（Subject）类： 通过接口或抽象类声明真实主题和代理对象实现的业务方法。
• 真实主题（Real Subject）类： 实现了抽象主题中的具体业务，是代理对象所代表的真实对象，是最终要引用的对象。
• 代理（Proxy）类 ： 提供了与真实主题相同的接口，其内部含有对真实主题的引用，它可以访问、控制或扩展真实主题的功能。

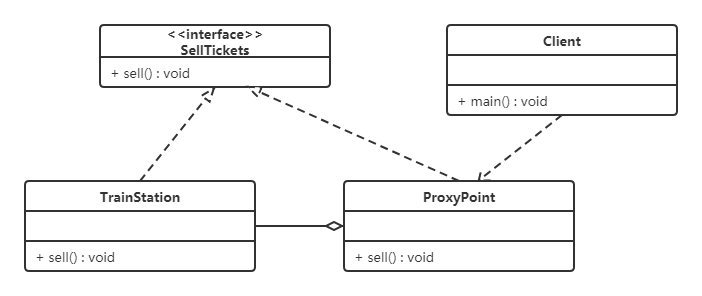

  5.1.3 静态代理

我们通过案例来感受一下静态代理。

5.1.4 JDK动态代理

接下来我们使用动态代理实现上面案例，先说说JDK提供的动态代理。Java中提供了一个动态代理类Proxy，Proxy并不是我们上述所说的代理对象的类，而是提供了一个创建代理对象的静态方法（newProxyInstance方法）来获取代理对象。

5.1.5 CGLIB动态代理

CGLIB是一个功能强大，高性能的代码生成包。它为没有实现接口的类提供代理，为JDK的动态代理提供了很好的补充。

5.2 适配器模式

5.2.1 概述

将一个类的接口转换成客户希望的另外一个接口，使得原本由于接口不兼容而不能一起工作的那些类能一起工作。

5.2.2 结构

适配器模式（Adapter）包含以下主要角色：

• 目标（Target）接口：当前系统业务所期待的接口，它可以是抽象类或接口。
• 适配者（Adaptee）类：它是被访问和适配的现存组件库中的组件接口。
• 适配器（Adapter）类：它是一个转换器，通过继承或引用适配者的对象，把适配者接口转换成目标接口，让客户按目标接口的格式访问适配者。

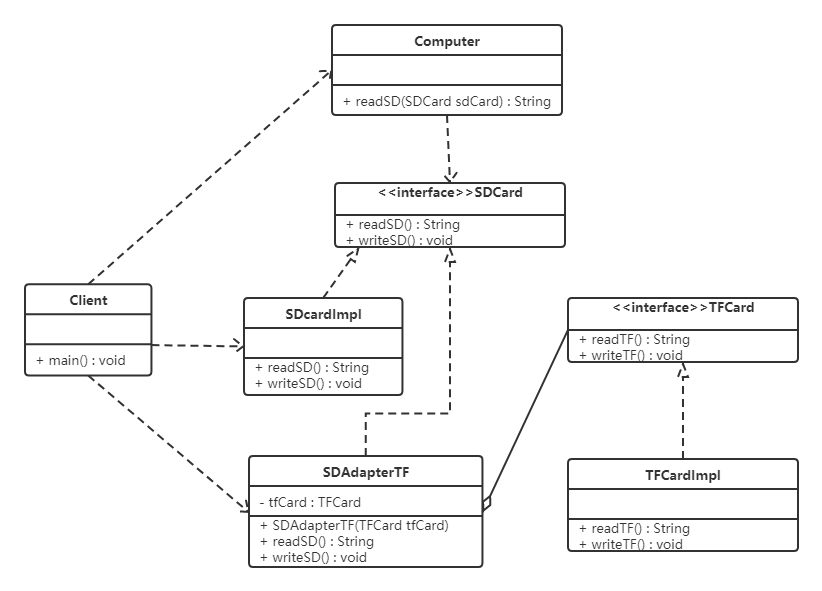

  5.2.3 类适配器模式

实现方式：定义一个适配器类来实现当前系统的业务接口，同时又继承现有组件库中已经存在的组件。

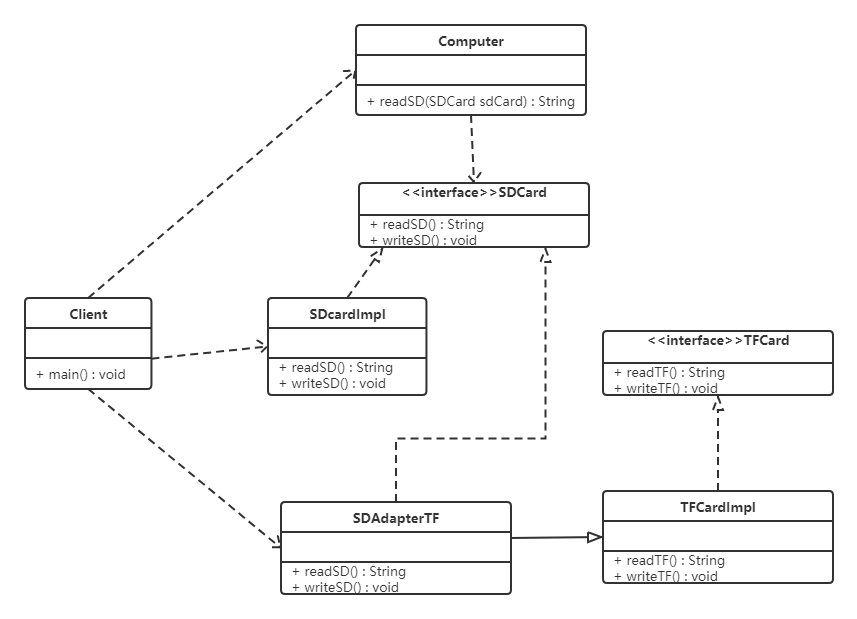

5.2.4 对象适配器模式

实现方式：对象适配器模式可釆用将现有组件库中已经实现的组件引入适配器类中，该类同时实现当前系统的业务接口。

5.3 装饰者模式

5.3.1 概述

指在不改变现有对象结构的情况下，动态地给该对象增加一些职责（即增加其额外功能）的模式。

5.3.2 结构

装饰（Decorator）模式中的角色：

• 抽象构件（Component）角色 ：定义一个抽象接口以规范准备接收附加责任的对象。
• 具体构件（Concrete Component）角色 ：实现抽象构件，通过装饰角色为其添加一些职责。
• 抽象装饰（Decorator）角色 ： 继承或实现抽象构件，并包含具体构件的实例，可以通过其子类扩展具体构件的功能。

• 具体装饰（ConcreteDecorator）角色 ：实现抽象装饰的相关方法，并给具体构件对象添加附加的责任。

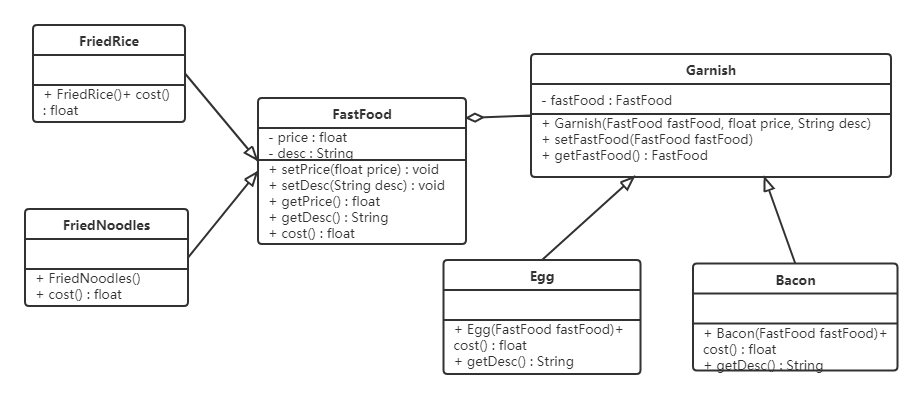

  5.3.3 案例

•

  5.3.6 代理和装饰者的区别

静态代理和装饰者模式的区别：

• 相同点：
  • 都要实现与目标类相同的业务接口
  • 在两个类中都要声明目标对象
  • 都可以在不修改目标类的前提下增强目标方法

• 不同点：
  • 目的不同
    装饰者是为了增强目标对象
    静态代理是为了保护和隐藏目标对象
  • 获取目标对象构建的地方不同
    装饰者是由外界传递进来，可以通过构造方法传递
    静态代理是在代理类内部创建，以此来隐藏目标对象

    5.4 桥接模式

5.4.1 概述

定义：

将抽象与实现分离，使它们可以独立变化。它是用组合关系代替继承关系来实现，从而降低了抽象和实现这两个可变维度的耦合度。

5.4.2 结构

桥接（Bridge）模式包含以下主要角色：

• 抽象化（Abstraction）角色 ：定义抽象类，并包含一个对实现化对象的引用。
• 扩展抽象化（Refined Abstraction）角色 ：是抽象化角色的子类，实现父类中的业务方法，并通过组合关系调用实现化角色中的业务方法。
• 实现化（Implementor）角色 ：定义实现化角色的接口，供扩展抽象化角色调用。

• 具体实现化（Concrete Implementor）角色 ：给出实现化角色接口的具体实现。

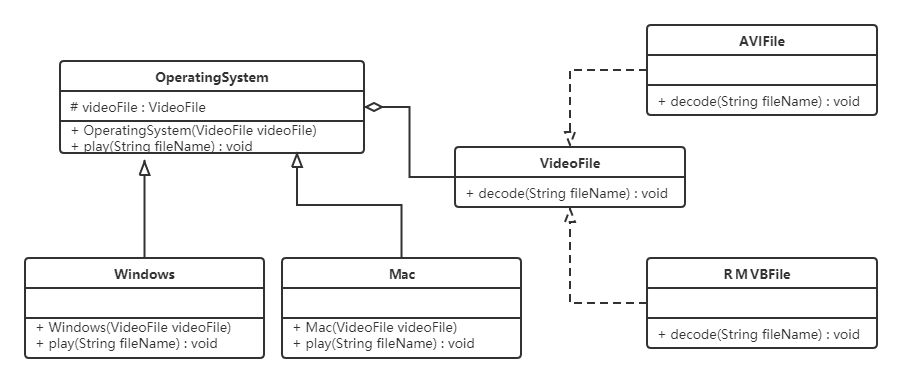

  5.4.3 案例

•

  5.5 外观模式

5.5.1 概述

外观（Facade）模式是“迪米特法则”的典型应用

5.5.2 结构

外观（Facade）模式包含以下主要角色：

• 外观（Facade）角色：为多个子系统对外提供一个共同的接口。
• 子系统（Sub System）角色：实现系统的部分功能，客户可以通过外观角色访问它。

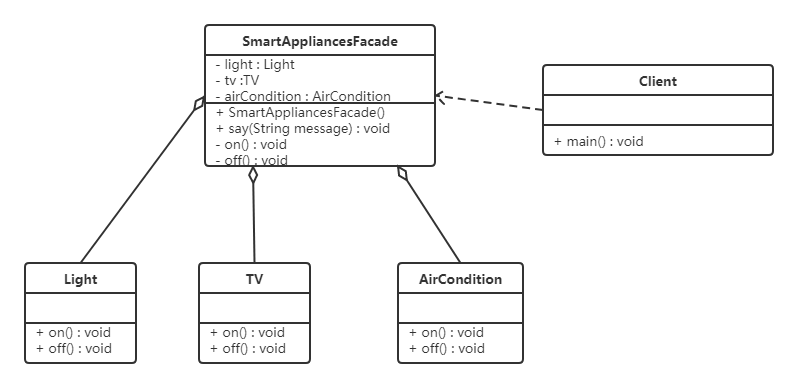

  5.5.3 案例



  5.6 组合模式

5.6.1 概述

定义：

又名部分整体模式，是用于把一组相似的对象当作一个单一的对象。组合模式依据树形结构来组合对象，用来表示部分以及整体层次。这种类型的设计模式属于结构型模式，它创建了对象组的树形结构。

5.6.2 结构

组合模式主要包含三种角色：

• 抽象根节点（Component）：定义系统各层次对象的共有方法和属性，可以预先定义一些默认行为和属性。
• 树枝节点（Composite）：定义树枝节点的行为，存储子节点，组合树枝节点和叶子节点形成一个树形结构。
• 叶子节点（Leaf）：叶子节点对象，其下再无分支，是系统层次遍历的最小单位。

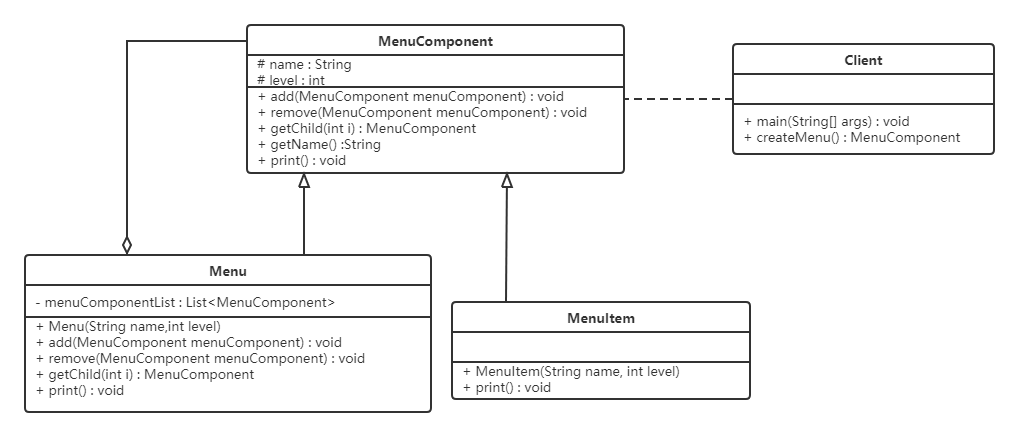

  5.6.3 案例实现



  5.6.4 组合模式的分类

在使用组合模式时，根据抽象构件类的定义形式，我们可将组合模式分为透明组合模式和安全组合模式两种形式。

• 透明组合模式
• 安全组合模式

  5.7 享元模式

5.7.1 概述

定义：

运用共享技术来有效地支持大量细粒度对象的复用。它通过共享已经存在的对象来大幅度减少需要创建的对象数量、避免大量相似对象的开销，从而提高系统资源的利用率。

5.7.2 结构

享元（Flyweight ）模式中存在以下两种状态：

1. 内部状态，即不会随着环境的改变而改变的可共享部分。
2. 外部状态，指随环境改变而改变的不可以共享的部分。享元模式的实现要领就是区分应用中的这两种状态，并将外部状态外部化。

享元模式的主要有以下角色：

• 抽象享元角色（Flyweight）：通常是一个接口或抽象类，在抽象享元类中声明了具体享元类公共的方法，这些方法可以向外界提供享元对象的内部数据（内部状态），同时也可以通过这些方法来设置外部数据（外部状态）。
• 具体享元（Concrete Flyweight）角色 ：它实现了抽象享元类，称为享元对象；在具体享元类中为内部状态提供了存储空间。通常我们可以结合单例模式来设计具体享元类，为每一个具体享元类提供唯一的享元对象。
• 非享元（Unsharable Flyweight)角色 ：并不是所有的抽象享元类的子类都需要被共享，不能被共享的子类可设计为非共享具体享元类；当需要一个非共享具体享元类的对象时可以直接通过实例化创建。
• 享元工厂（Flyweight Factory）角色 ：负责创建和管理享元角色。当客户对象请求一个享元对象时，享元工厂检査系统中是否存在符合要求的享元对象，如果存在则提供给客户；如果不存在的话，则创建一个新的享元对象。

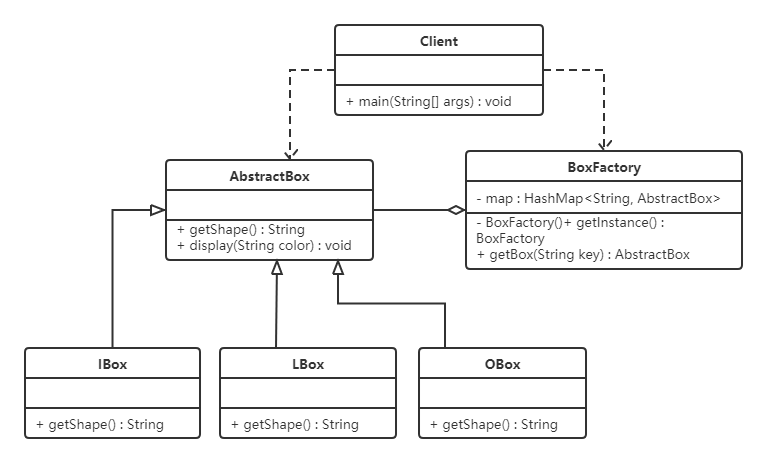

  5.7.3 案例实现
