Nginx filebeat Elasticsearch Logstash Kibana日志收集分析系统搭建过程详解

前言

Nginx是一款轻量级的Web 服务器/反向代理服务器及电子邮件（IMAP/POP3）代理服务器，在BSD-like 协议下发行。其特点是占有内存少，并发能力强。
Filebeat 内置有多种模块（Apache、Cisco ASA、Microsoft Azure、NGINX、MySQL 等等），可针对常见格式的日志大大简化收集、解析和可视化过程，只需一条命令即可。
Elasticsearch是一个基于Lucene的开源分布式搜索服务器。它的特点有：分布式，零配置，自动发现，索引自动分片，索引副本机制，restful风格接口，多数据源，自动搜索负载等。
Logstash是一个完全开源的工具，它可以对你的日志进行收集、过滤、分析，支持大量的数据获取方法，并将其存储供以后使用（如搜索）。
Kibana 是一个基于浏览器页面的Elasticsearch前端展示工具，也是一个开源和免费的工具，Kibana可以为 Logstash 和 ElasticSearch 提供的日志分析友好的 Web 界面，可以帮助您汇总、分析和搜索重要数据日志。
（来着官方网站的介绍）
本文一到四步骤分别介绍filebeat和ELK的配置第五步介绍核心过程。

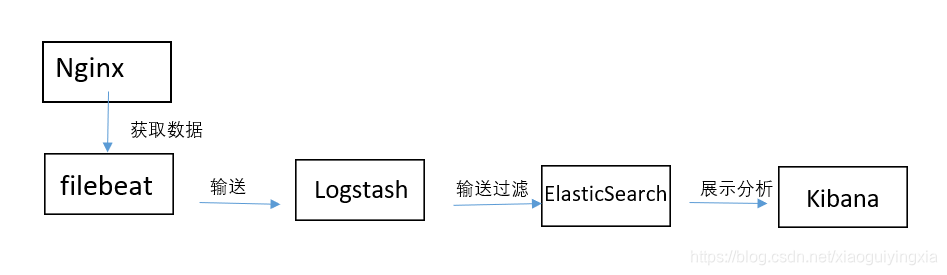

结构图：

准备：

1.系统版本
本实验使用的系统情况：
Nginx+filebeat——64位Linux
ELK——64位Windows7
2.Nginx的搭建和安装（这里不再演示）
3.filebeat及EIK的下载

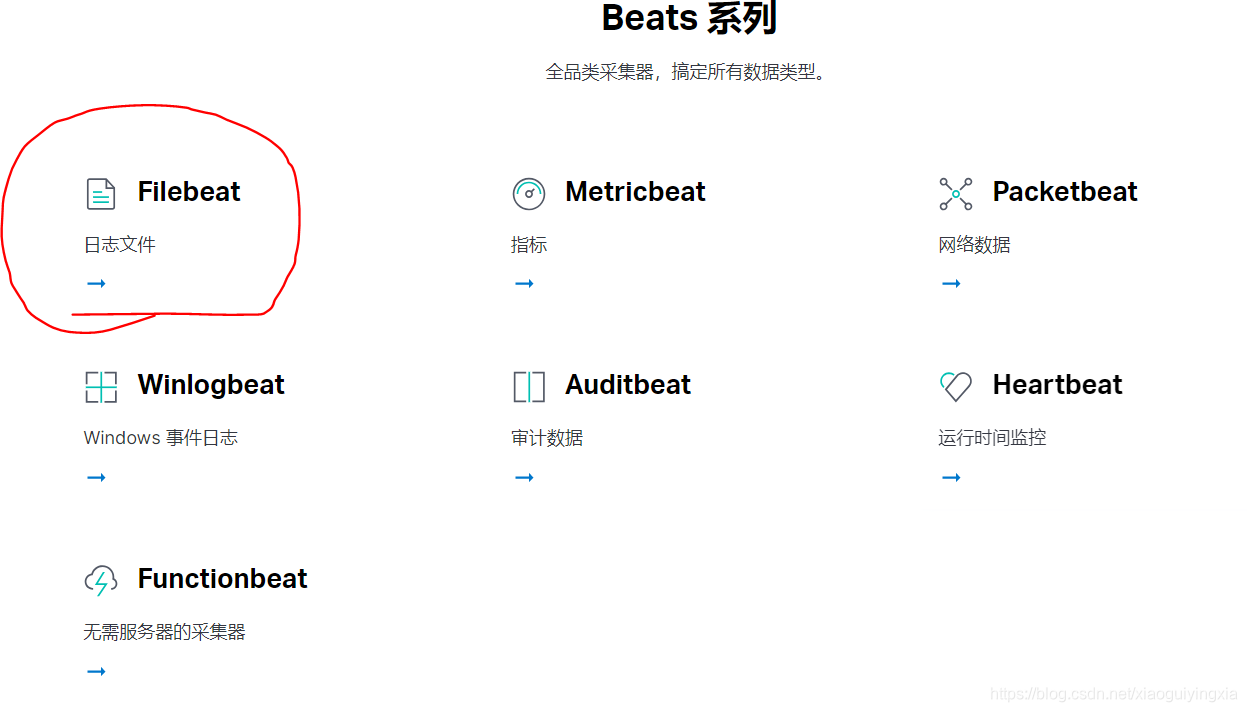

在官方网站下载最新或其他历史版本filebeat、Elasticsearch、Logstash、Kibana的。这里我们都选择7.5.1版本。注意它们的版本要保持一致。下载好后直接解压即可。

一、安装配置Elasticsearch

1.修改配置文件。
（配置顺序无先后，启动顺序下文说明。）

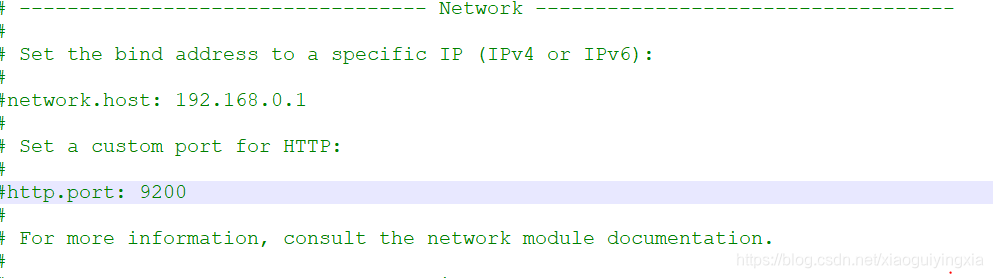

一般配置可以默认，若需可修改数据路径、日志路径和端口号，这里我们选择接受Logstash发送的数据不再修改默认设置。默认的端口仍为9200。

2.启动。
打开bin文件中的elasticsearch.bat即可启动。

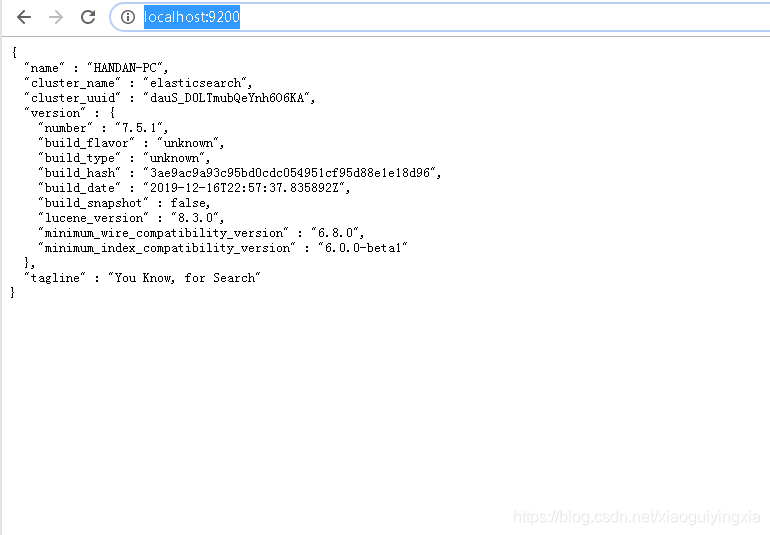

在浏览器打开http://localhost:9200/即可看到以下配置，启动正常。

二、安装配置Kibana

1.修改配置文件

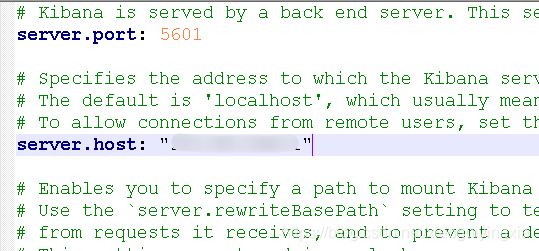

1）打开配置文件kibana.yml。Kibana端口号和启动路径可默认也可根据所需进行配置。

2）注意elasticsearch地址的配置。我这里Elasticsearch和Kibana在同一台电脑所以配置为elasticsearch.hosts: [“http://localhost:9200"]。结合实际情况改为自己需要的地址和端口。
2.启动
双击bin中的kibana.bat即可启动。
3.打开Kibana界面。
在浏览器中输入配置的地址和端口号即可。默认为loadhost：5061，我这里有所改动。当出现Kibana界面即配置成功。
添加索引模式在后文演示。

三、安装配置filebeat

1.修改配置文件
在Linux（本实验使用的为虚拟机）解压下载的文件后，找到配置文件filebeat.yml，也可自己新建配置文件进行编辑。
首先我们要通过Nginx接受数据。修改路径。 注意enable改为true。路径改为Nginx的日志路径，根据自己情况修改。

- type: log
  # Change to true to enable this input configuration.
  enabled: true
  # Paths that should be crawled and fetched. Glob based paths.
  paths:
    - /usr/local/nginx/logs/access.log

2） 然后我们修改输入地址，在这里我们将Elasticsearch output 都注释掉，使用Logstash output。去掉多余的#， 在hosts: [“xxx.xxx.xxx.xxx:5044”]添加Logstash地址及端口号。若是本地即为loadhost：5044，不是则一定要修改到相应地址。

#================================ Outputs =====================================
# Configure what output to use when sending the data collected by the beat.
#-------------------------- Elasticsearch output ------------------------------
#output.elasticsearch:
  # Array of hosts to connect to.
  #hosts: ["localhost:9200"]
  # Optional protocol and basic auth credentials.
  #protocol: "https"
  #username: "elastic"
  #password: "changeme"
#----------------------------- Logstash output --------------------------------
output.logstash:
  # The Logstash hosts
  hosts: ["xxx.xxx.xxx.xxx:5044"]
  # Optional SSL. By default is off.
  # List of root certificates for HTTPS server verifications
  #ssl.certificate_authorities: ["/etc/pki/root/ca.pem"]
  # Certificate for SSL client authentication
  #ssl.certificate: "/etc/pki/client/cert.pem"
  # Client Certificate Key
  #ssl.key: "/etc/pki/client/cert.key"

其他配置可根据自己需要修改。
2.启动
进入filebeat文件下，输入filebeat -e -c filebeat.yml即可启动。
注意：
1） filebeat服务启动应在Logstash服务后，后文演示。
2） 启动时一定要选着自己相应的配置文件，这里是filebeat.yml。

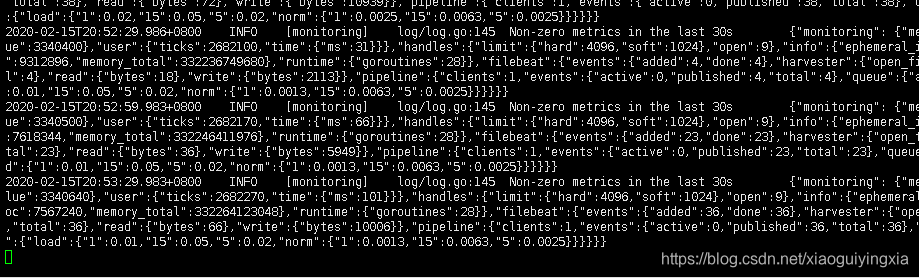

若启动正常，filebeat默认每30秒检查数据的更新。如图：

四、简单配置Logstash

1.修改配置文件（重点）
1）这里我直接将配置文件写在bin文件夹。（启动方便，你也可以写在config文件夹中）新建配置文件logstash-test.conf。基本内容如下：

这个是我基本完成后的配置，先跳过，下文我们逐步进行。
2.启动
配置完成后，在命令行中输入
logstash.bat -f logstash-test.conf config.test_and_exit
测试配置文件是否正确，显示OK说明配置正确。
在命令行中输入
logstash.bat -f logstash-test.conf 启动服务

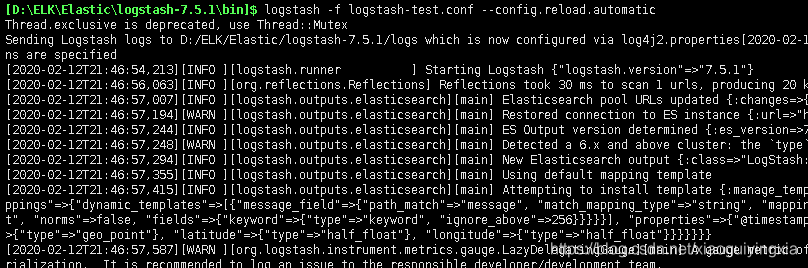

如图—config.reload.automatic 设置自动加载（修改配置文件无需重启）

五、系统启动过程及相关配置。

注意：启动时应按照先Elasticsearch在Logstash后filebeat，最后Kibana。这样既不会报错，也容易看出结果。
1.日志格式修改
1）
我们先测试一下自己的Nginx是否正常读取日志信息。
tail -f 在日志文件路径
我这里为： tail -f /vusr/local/nginx/access.log即可看到不到更新的日志信息。（若服务器访问数量较少可自己动手刷新几下。）
2）
打开自己的Nginx配置文件nginx.conf修改中日志格式为：

log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                  '$status $body_bytes_sent "$http_referer" '
                  '"$http_user_agent" "$http_x_forwarded_for"';
access_log  logs/access.log  main;

也有的版本本身就存在看情况。
2.Logstash配置详解
1）
输入无需改正

input {
  beats {
    port => 5044
  }
}

2）
在Logstash文件bin中添加格式文件nginx-patterns.txt（位置随意，但是注意引用），内容为：

NGINX_ACCESS %{IPORHOST:remote_addr} - %{USERNAME:remote_user} \[% {HTTPDATE:time_local}\] \"%{DATA:request}\" %{INT:status} %{NUMBER:bytes_sent} \"% {DATA:http_referer}\" \"%{DATA:http_user_agent}\" \"%{DATA:http_x_forwarded_for}\"

这个格式是对应上面你的日志文件。你可以根据自己需要的服务器的访问信息进行编写。（小鬼我在之前也不懂，不过一分钟改好了。）
3）
下面我们就详细的说明一下过滤——filter。

filter {
    grok {
        patterns_dir => "nginx-patterns.txt"
        match => { "message" => "%{NGINX_ACCESS}"}
        remove_tag => [ "_grokparsefailure" ]
        add_tag => [ "nginx_access" ]
    }
}

patterns_dir => "nginx-patterns.txt"
match => { "message" => "%{NGINX_ACCESS}"}

这两行是控制信息格式。

remove_tag => [ "_grokparsefailure" ]
add_tag => [ "nginx_access" ]

这两行是标签。
（哈，估计你通过上面内容都看懂了，过滤就是这么简单，根据需要自己编写吧。）
4）
为了是确保日志可通过filebeat采集到，我们先修改Logstash配置使其输出到控制台而不是Elasticsearch。

output {
    stdout { codec => rubydebug }
}

3.采集数据测试
完成以上第二步中的四个小步骤我们就可以检测一下结果了。
1）
先启动Logstash，在启动filebeat（怎么启动上文有写）。
2）

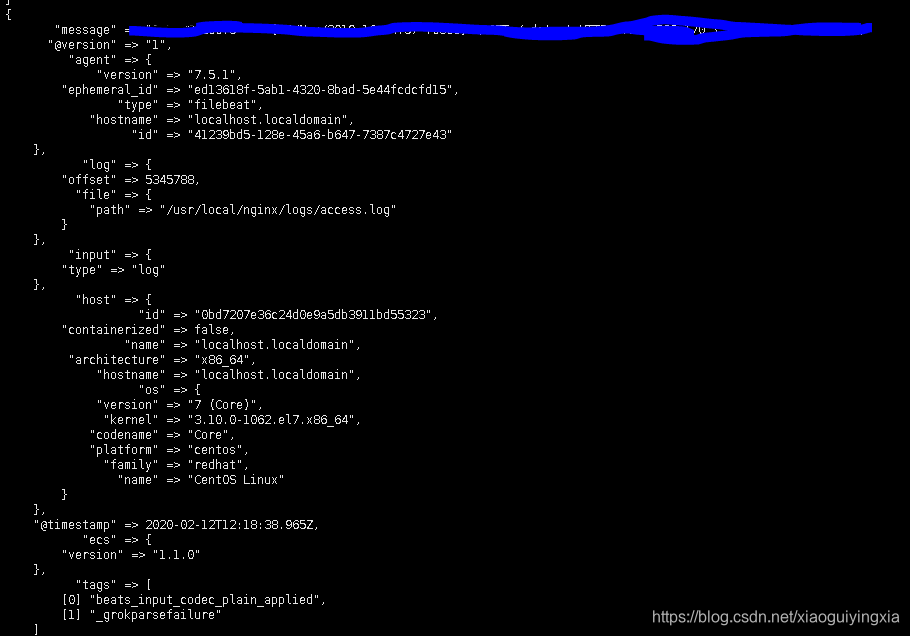

当我们启动filebeat后就可以发现Logstash获取的信息输出到控制台。如果，没有出现这样的信息，那就再检测一下自己的配置是否写的正确。
4.转发数据到elasticsearch
完成上图测试后再次修改Logstash的配置文件是数据输入到elasticearch中。

output {
    elasticsearch {
        hosts => ["localhost:9200"]
        index => "%{[@metadata][beat]}-%{[@metadata][version]}-%{+YYYY.MM.dd}"
        }
}

其中hosts是输出地址；index是索引，这是就是Kibana看到的索引。

index => "%{[@metadata][beat]}-%{[@metadata][version]}-%{+YYYY.MM.dd}"

这条索引获取了beat方式和版本信息，数据以每天为单位创建新的索引。格式可以根据自己的需求来改动。
5.添加索引模式
1）
在浏览器中输入Kibana的地址。

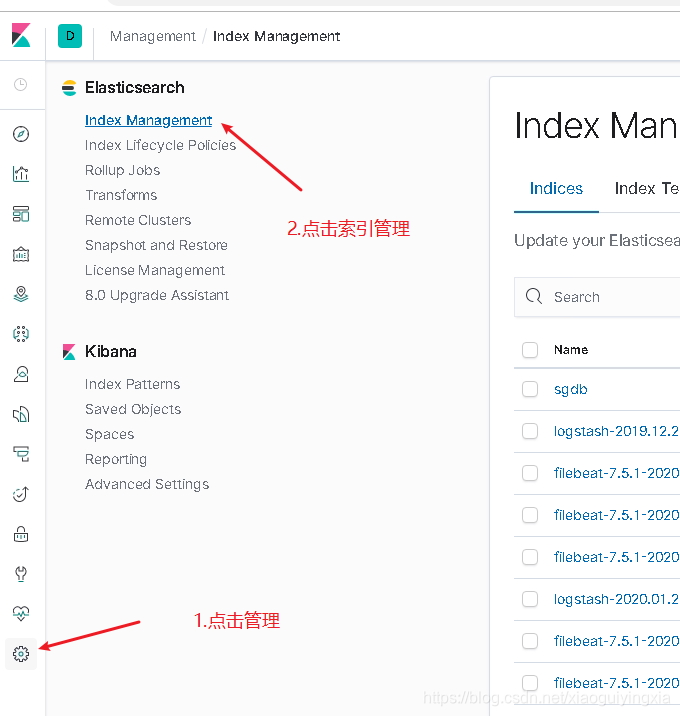

点开添加索引模式，如图

2）
这是你就发现出现一条索引，直接添加索引。注意只写前缀加“*”就可匹配到。

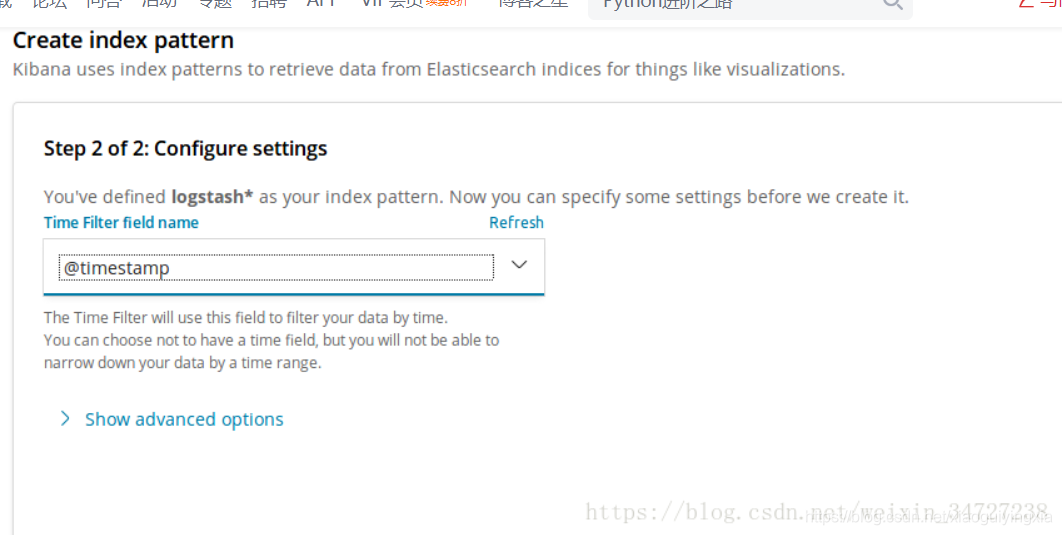

下一步设置时间戳。

3）

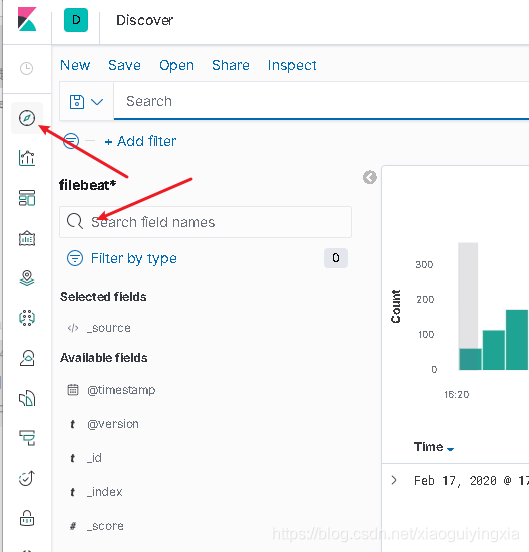

这是点击Discover就可所搜到自己创建的模式。

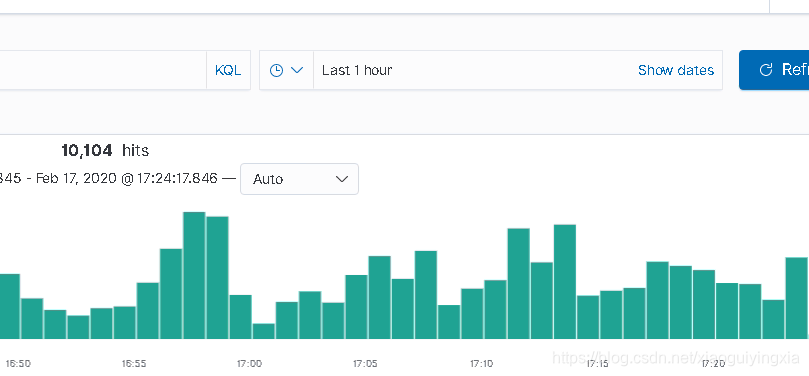

做到这时就可以看到采集的数据了。如果服务器访问量较少的话可以动手修改每次刷新的时间等。

六、出错问题分享

1.Logstash在控制台输出信息为空
如图：

解决：遇到这样的情况很明显Logstash启动了配置文件是格式没有问题。我们基本可以断定是没有采集到数据。可以检测input是否写错了，或filebeat是否启动成功，路径是否正确等。若是多行数据显示空，比如点击这里这是中文乱码问题。
2.Kibana不能创建索引模式
Elasticsearch没有传递数据的时候是不能创建索引，所以没有创建索引的提示。还是要检测是哪里没有数据传递。
3.没有启动对应的配置文件
filebeat和Logstash启动时要加上自己写的或修改的配置文件，一旦忘记了启动默认配置文件可能与自己想要的结果不符。
还有几个logstash启动的问题分享，点击这里查看。

总结

到这里基础的日志系统搭建完成了。假期前慌着回家学习过程中一直出现各种低级的小问题，在家搭建的时候发现其实过程很简单。我在初期是“全网”查找资料，所以现在写下这份相比较详细的过程希望更够帮助更多读者。因为文字的局限性很多，很多小问题知识点没有解释清楚，比如：Kibana仪表盘数据展示分析等，大家想要了解的话可以自行深入学习。
本人小鬼（也是小白），文档中有什么编辑问题或解释不清楚的地方希望大家在指正，一起讨论学习哦。
