TBCN-3-物理层

1 物理层基本概念

物理层主要考虑的是怎样才能在连接各种计算机的传输媒体上传输数据比特流
物理层的主要任务描述为确定于传输媒体的接口有关的一些特征
机械特性 接线器的形状、尺寸、引脚数目
排列、固定板和锁定装置
电器特性 接口在电缆的各条线上出现的电压范围
功能特性 指明某条线上出现的某一电平的意义
过程特性 指明不同功能的各种可能实现的出现顺序

2 数据通信

数据通信系统划分为三大系统：
源系统 传输系统 目的系统

信号的分类
模拟信号 消息参数的取值是连续的
数字信号 消息参数的取值是离散的

信道的概念
信道一般都是用来表示向某一个方向传送信息的媒体，因此往往一条通信电路包含条发送信道和一条接收信道

从通信双方信息交换的方式来看，可以用一下三种方式
1.单向通信 单工通信
2，双向交替通信 半双工通信
3，双向同时通信 全双工通信

来自信号源的信号通常称之为基带信号，基带信号往往包含较多低频成分，所以需要调制
调制的方式：基带调制（把数字信号转换为另外一种数字信号） 带通调制（把基带信号的频率搬到较高的频段并且转换为模拟信号）
常用的编码方式：不归零
归零
曼彻斯特编码
拆分曼彻斯特编码
基本的带通调制方法
调频
调向
调幅

信道的极限容量
限制码元在信道上传输的速度的因素有：信道能够通过的频率范围；信噪比

3 传输媒体

双绞线
屏蔽双绞线STP
无屏蔽双绞线UTP

同轴电缆
光纤

非导引型传输媒体
甚高频30Mhz-300Mhz
特高频300Mhz-3GHz
超高频3GHz-30GHz
极高频30GHz-300GHz

4 信道复用

复用器和分用器总是成对的出现
频分复用(FDM)
时分复用(TDM)

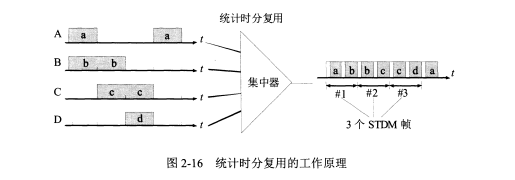

统计时分复用（STDM）是一种改进的时分复用

波分复用VDM(就是光的频分复用)

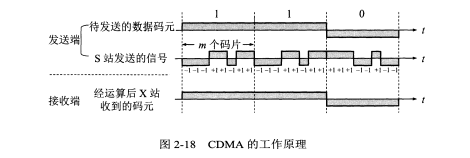

码分复用（CDM）

5 数字传输系统

早期的数字传输系统缺点
1.速率标准不统一
2.不是同步传输

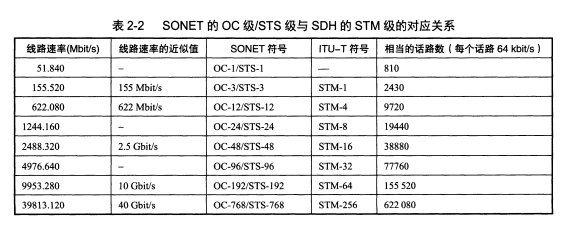

为了解这些问题 美国在1988年推出一个数字传输标准 同步光纤网SONET
同步数字系列SDH 依SONET为标准制定的国际标准

6 宽带接入技术

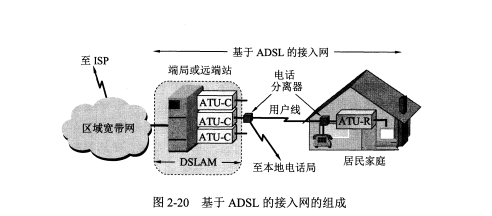

6.1 ADSL技术
非对称数字用户线ADSL技术是用数字技术对现有的模拟电话户线进行改造，使它能够承载宽带数字业务。
光纤同轴混合网（HFC网）
DSLAM数字用户接入复用器
ATU接入端接单元
ATU-C端局
ATU-R远端

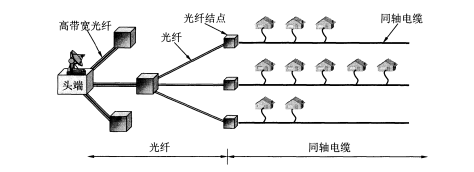

6.2 光纤同轴混合网（HFC网）
在有线电视网的基础上基础上开发的一种居民宽带接入网


FTTX技术
光纤到户的 两个问题
1.价格贵
2.一般家庭并没有这么 高的数据要求
在这种情况下就出现了多种宽带光纤接入方式称之为FTTx
为了有效的利用光纤资源，在光纤干线和广大用户之间还需要铺设一段中间的转换装置及光纤配网ODN,使数十个家庭公用一根光纤。
