管网：https://hadoop.apache.org/

核心模块

• Hadoop Common: The common utilities that support the other Hadoop modules.
• Hadoop Distributed File System (HDFS**™**): A distributed file system that provides high-throughput access to application data.
• Hadoop YARN: A framework for job scheduling and cluster resource management.
• Hadoop MapReduce: A YARN-based system for parallel processing of large data sets.

下面开始逐步学习HDFS，其中包含如下知识点：

• 存储模型
• 架构设计
• 角色功能
• 元数据持久化
• 安全模式
• 副本放置策略
• 读写流程
• 安全策略

存储模型

下面这几点，死记硬背，基本常识

• 文件线性按字节切割成块(block)，具有offset，id

在计算机当中无论你是啥文件，图片、视频、音频等，最终储存的都是二进制位，一般计算机中描述文件用的基本都是字节，一个字节=8个二进制位，换言之，只要是文件就是一个字节数组

• 文件与文件的block大小可以不一样
• 一个文件除最后一个block，其他block大小一致

比如一个稳健，26个直接，按4个字节切块，切6块后，剩下的2个字节就是单独的一块。所以，除了最后的一块不一样之外，其他的块的大小都是一样的

• block的大小依据硬件的I/O特性调整

在 1.x的版本64M是其默认块大小，2.x版本的时候是128M为默认块大小，后续高版本的时候是256M，具体就是根据硬件的特性来决定

• block被分散存放在集群的节点中，具有location

文件被切成块之后，如果你有几十上百台机器，可以把这些块打散在不同的机器上节点上，具有location就是块在哪个节点上要记录下来

• block具有副本(replication)，没有主从概念，副本不能出现在同一个节点

就是说有几个副本就是在几个节点上，没有说是几个主分片，几个副本的，这个要与ES中的分片概念区分下，副本在不同节点就是为了解决容灾的问题

• 副本是满足可靠性和性能的关键
• 文件上传可以指定block大小和副本数，上传后只能修改副本数
• 一次写入多次读取，不支持修改
• 支持追加数据

架构设计

官网文档地址：http://apache.github.io/hadoop/hadoop-project-dist/hadoop-hdfs/HdfsDesign.html

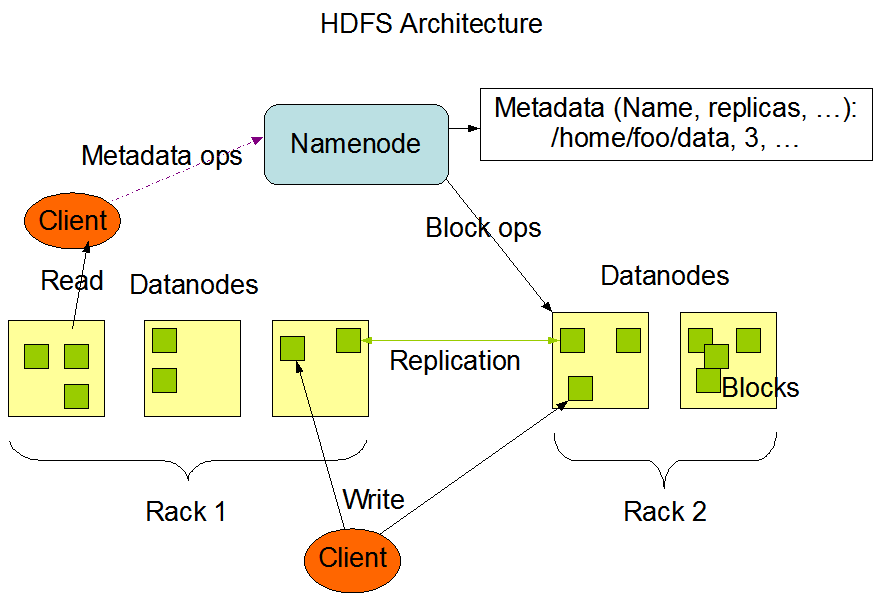

• HDFS是一个主从(Master/Slaves)架构
• 由一个NameNode（主）和一些DataNode（从）组成
• 面向文件包含:文件数据(data)和文件元数据(metadata)

文件数据就是文件本身；文件元数据就是文件的属性，作者、日期、权限、持有者…和文件内容无关的东西

• NameNode负责存储和管理文件元数据，并维护了一个层次型的文件目录树
• DataNode负责存储文件数据(block块)，并提供block的读写
• DataNode与NameNode维持心跳，并汇报自己持有的block信息
• Client和NameNode交互文件元数据和DataNode交互文件block数据

角色功能

NameNode

• 完全基于内存存储文件元数据、目录结构、文件block的映射
• 需要持久化方案保证数据可靠性
• 提供副本放置策略

DataNode

• 基于本地磁盘存储block(文件的形式)
• 并保存block的校验和数据保证block的可靠性
• 与NameNode保持心跳，汇报block列表状态

元数据持久化

常规的数据持久化形式：

1. 日志文件：记录实时发生的操作，比如增删改查等，mkdir /abc append 文本文件
   优点：完整性比较好
   缺点：加载恢复数据慢、占空间

比如说，我机器内存4G，运行了10年，记录了大量的日志文件，突然有一天机器坏了，需要恢复数据，5年？内存会不会溢出？思考下

1. 镜像、快照、dump、db 、序列化

   间隔（小时、天、10分钟、1分钟、5秒钟），内存全量数据基于某一个时间点做的向磁盘的溢写
   优点：恢复速度快过二进制文件
   缺点：间隔写入的，容易丢失部分数据 ，还会占用大量的I/O频繁全量去写

问题！！！

如果 999999999存储下来占用多大的磁盘空间？

以什么文件编码来存储？

文件编码：txt byte 9个字节 可以直接打开看到对应的文本数据

int a = 999999999 占用4个字节 序列化成二进制字节数组就无法打开直接查看

HDFS的持久化方式：

EditLog 日志文件：如果记录的文件体积小，记录少，就有优势

FsImage 镜像（快照）：如果能更快的，滚动的更新时点，就是到某个时间点就生成一个全量数据的快照

恢复过程：

最近时点的FsImage + 增量的EditsLog

假设现在11点，恢复过程：

FI 9点前的+ 9点到10点的增量的EL

1、加载FI

2、加载EL

3、内存就得到了关机前的全量数据

问题：FI 时点是怎么滚动更新的？

由 NN（NameNode） 8点溢写，9点溢写。

NN：第一次开机的时候，只写一次FI ，假设8点，到9点的时候，EL 记录的是8~9的日志，NN只需要将8~9的日志的记录，更新到8点的FI中，FI的数据时点就变成了9点！但是这种方式有点多此一举，分散NN的职能，FI还不如直接到点重新生成一个，所以就需要寻求另外一台机器来做这个合并的事情：

SecondaryNameNode(SNN)：

• 在非Ha（high availability）模式下，SNN一般是独立的节点，周期完成对NN的EditLog向Fslmage合并，减少EditLog大小，减少NN启动时间
• 根据配置文件设置的时间间隔fs.checkpoint.period 默认3600秒
• 根据配置文件设置edits log大小 fs.checkpoint.size 规定edits文件的最大值默认是64MB

SecondaryNameNode职责

帮助nn 把最近的edit.log日志文件合并到fismage文件当中,清空一下日志 得到一个新的fsimage文件

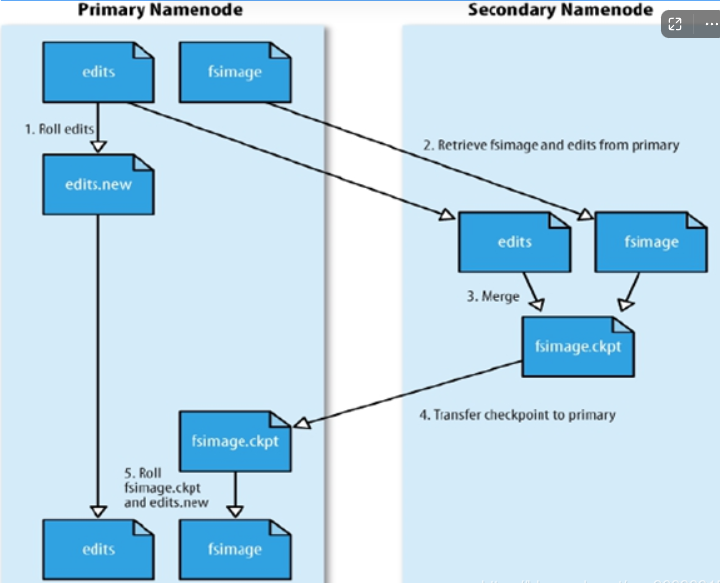

snn checkpoint机制

1、首先建立一个eits.new用来记录后续执行的日志文件

2、snn拉取之前的eits 日志文件和fsimage文件

3、snn 把拉取的eits日志和fsimage文件加载到内存当中并做合并操作

4、把合并完的内容存储到fsimage.ckpt中

5、把fsimage.ckpt 跟之前的fsimage 做一个校检作为最新的fsimage，原有的保留以供数据恢复使用

小结

• 任何对文件系统元数据产生修改的操作，Namenode都会使用一种称为EditLog的事务日志记录下来
• 使用Fslmage存储内存所有的元数据状态
• 使用本地磁盘保存EditLog和FsImage
• EditLog具有完整性，数据丢失少，但恢复速度慢，并有体积膨胀风险
• Fslmage具有恢复速度快，体积与内存数据相当，但不能实时保存，数据丢失多
• NameNode使用了Fslmage+EditLog整合的方案，滚动将增量的EditLog更新到Fslmage，以保证更近时点的Fslmage和更小的EditLog体积

安全模式

• HDFS搭建时会格式化，格式化操作会产生一个空的Fslmage
• 当Namenode启动时，它从硬盘中读取Editlog和Fslmage
• 将所有Editlog中的事务作用在内存中的Fslmage上并将这个新版本的Fslmage从内存中保存到本地磁盘上
• 然后删除旧的Editlog，因为这个旧的Editlog的事务都已经作用在Fslmage上了
• Namenode启动后会进入一个称为安全模式的特殊状态
• 处于安全模式的Namenode是不会进行数据块的复制的
• Namenode从所有的 Datanode接收心跳信号和块状态报告
• 每当Namenode检测确认某个数据块的副本数目达到这个最小值，那么该数据块就会被认为是副本安
• 全(safely replicated)的在一定百分比(这个参数可配置》的数据块被Namenode检测确认是安全之后(加上一个额外的30秒等待时间)，Namenode将退出安全模式状态
• 接下来它会确定还有哪些数据块的副本没有达到指定数目，并将这些数据块复制到其他Datanode上

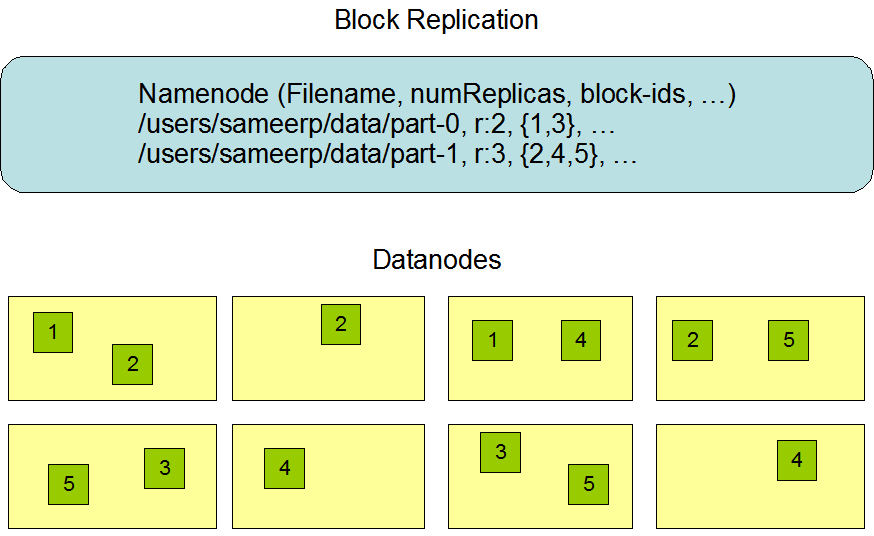

副本放置策略

我们上面已经提到块都是有副本的概念的，下面聊下块的副本的放置策略

• 第一个副本：放置在上传文件的DN的节点，第一个副本写入本地文件速度最快；如果是集群外提交，则随机挑选一台磁盘不太满，CPU不太忙的节点
• 第二个副本：放置在于第一个副本不同的机架的节点上
• 第三个副本：与第二个副本相同机架的节点
• 更多副本：随机节点

读写流程（面试必问）

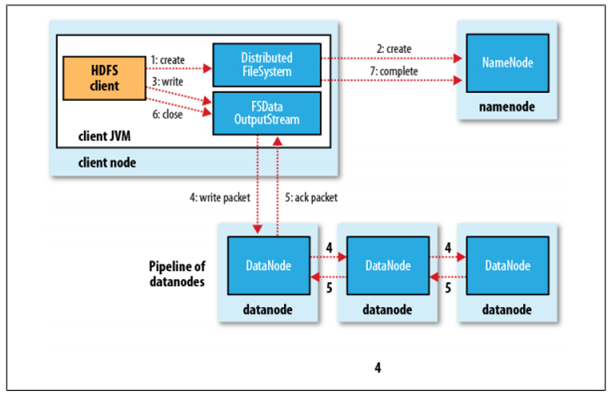

写流程

假设一个很大的文件按照64M一块的切分策略，下面详细的记录一块的写入流程

数据单位：

1. 首先客户端Client向NN(NameNode)发出写文件请求，Client和NN建立连接交换文件元数据
2. NN判定元数据是否有效，如果校验通过继续，否则就打回

检查是否已存在文件、检查权限。若通过检查，直接先将操作写入EditLog，并返回输出流对象。 （注：WAL，write ahead log，先写Log，再写内存，因为EditLog记录的是最新的HDFS客户端执行所有的写操作。如果后续内存操作失败了，EditLog中有记录也方便恢复）

1. NN触发副本放置策略，返回一个有序的DN列表给到Client
2. Client和DN建立TCP连接，进行pipeline流式传输

Client只和第一个DN建立TCP连接，第二个DN和第一个DN建立TCP链接，第三个DN和第二个DN建立TCP链接，以此类推

1. Client将块切分成packet (64KB)，并使用chunk (512B) +chucksum (4B)填充

Client 在写入块的时候并不是一次性传输 64M或者128M，而是先创建一个buffer的packet包，默认是 64KB，然后每次从大块上面读取更小的单位chunk，每次读取 一个chunk (512B) +chucksum (4B）来填充64KB的packet，直到达到 64KB这个包就准备好了，然后发送到队列dataqueue中，这种传输的速率极高，只需要考虑第一个节点传输写入的时间就行了，不需要过多考虑副本的数量对传输时间的影响

1. Client将packet放入发送队列dataqueue中，并向第一个DN发送
2. 第一个DN收到packet后本地保存并发送给第二个DN
3. 第二个DN收到packet后本地保存并发送给第三个DN
4. 这一个过程中，上游节点同时发送下一个packet
5. 生活中类比工厂的流水线:结论:流式其实也是变种的并行计算
6. Hdfs使用这种传输方式，副本的数量对于client是透明的
7. 当block传输完成，DN们各自向NN汇报，同时client继续传输下一个block
8. 所以，client的传输和block的汇报也是并行的

如果传输过程中某一个DN节点挂了怎么处理？

如果传输过程中DN副本挂了，NN就收不到其中某个的DN心跳包，Client会立即跟其他的DN建立连接，进行数据的比对补全和传输，同时副本数量不足，NN内部会有一个策略让DN内部再复制出一个节点出来

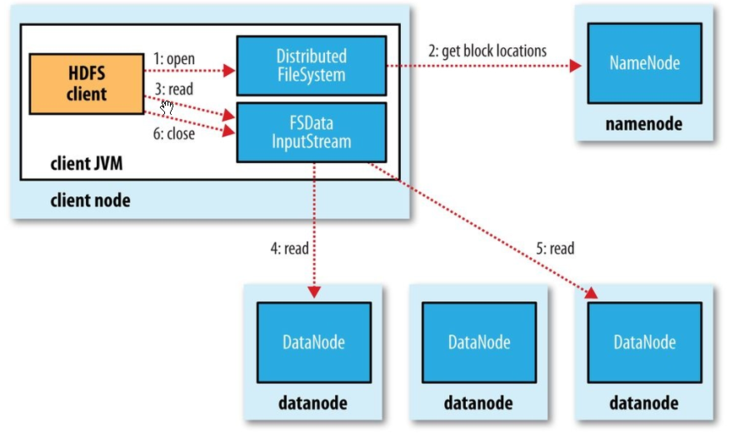

读流程

• 为了降低整体的带宽消耗和读取延时，HDFS会尽量让读取程序读取离它最近的副本
• 如果在读取程序的同一个机架上有一个副本，那么就读取该副本
• 如果一个HDFS集群跨越多个数据中心，那么客户端也将首先读本地数据中心的副本
• 语义:下载一个文件
  • Client和NN交互文件元数据获取fileBlockLocation
  • NN会按距离策略排序返回
  • Client尝试下载block并校验数据完整性
• 语义:下载一个文件其实是获取文件的所有的block元数据，那么子集获取某些block应该成立
  • Hdfs支持client给出文件的offset自定义连接哪些block的DN，自定义获取数据
  • 这个是支持计算层的分治、并行计算的核心

提问：分布式文件系统那么多，为什么hadoop项目还有开发一个hdfs文件系统？

因为hdfs文件系统可以暴露块的位置信息，支持客户端读取文件的任意位置，最终实现对文件的并行计算，这就是分布式文件系统hdfs文件系统的优势
