Netmaker 介绍
Netmaker 架构
Netmarker 部署
- 1. 先决条件
- 3. 安装 Netmarker

Netmaker 介绍

Netmaker 是一个用来配置 WireGuard 全互联模式的可视化工具，它的功能非常强大，不仅支持 UDP 打洞、NAT 穿透、多租户，还可以使用 Kubernetes 配置清单来部署，客户端几乎适配了所有平台，包括 Linux, Mac 和 Windows，还可以通过 WireGuard 原生客户端连接 iPhone 和 Android。

其最新版本的基准测试结果显示，基于 Netmaker 的 WireGuard 网络速度比其他全互联模式的 VPN（例如 Tailscale 和 ZeroTier）网络速度快 50% 以上。

Netmaker 架构

Netmarker 安装部署 - 图1

Netmaker 使用的是 C/S 架构，即客户端/服务器架构。Netmaker Server 包含两个核心组件：用来管理网络的可视化界面，以及与客户端通信的 gRPC Server。你也可以可以选择部署DNS服务器（CoreDNS）来管理私有DNS。

客户端（netclient）是一个二进制文件，可以在绝大多数 Linux 客户端以及 macOS 和 Windows 客户端运行，它的功能就是自动管理 WireGuard，动态更新 Peer 的配置。

注意：Netmaker Server 只是用来存储虚拟网络的配置并管理各个 Peer 的状态，Peer 之间的网络流量并不会通过 Netmaker Server。

Netmaker 还有一个重要的术语叫签到，客户端会通过定时任务来不断向 Netmaker Server 签到，以动态更新自身的状态和 Peer 的配置，它会从 Netmaker Server 检索 Peer 列表，然后与所有的 Peer 建立点对点连接，即全互联模式。所有的 Peer 通过互联最终呈现出来的网络拓扑结构就类似于本地子网或 VPC。

Netmarker 部署

Netmaker 支持多种部署方式，包括二进制部署和容器化部署，容器化部署还支持 docker-compose 和 Kubernetes。个人推荐使用docker-compose来部署，简单易维护。

主要的部署步骤都是参考的官方部署文档，因为官方文档使用的是traefik来做的反向代理和负载，但是我个人的服务器上的其他服务已经使用了Caddy来做代理，所以此处就修改了下YAML文件，继续使用Caddy做代理。

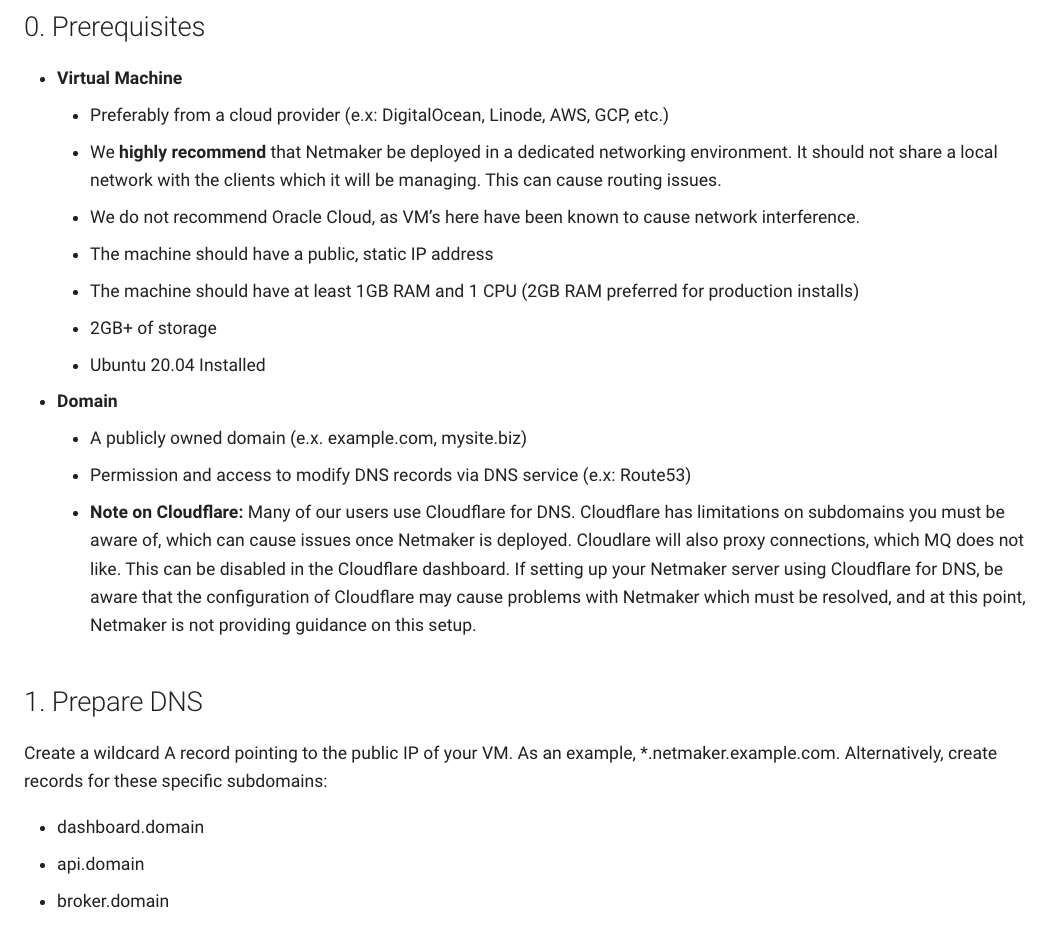

1. 先决条件

Netmarker 安装部署 - 图2

主要的点：

开放服务器的443(tcp), 53(tcp & udp), 51821-518XX(udp)端口
- 443 端口，Dashboard，REST API 和 gRPC
- 53端口，CoreDNS
- 51821-518XX，WireGuard，每一个网络需要一个端口，起始端口会使用 51821，可以根据自己的网络端数量需要设定端口范围
如果有防火墙的话，需要开启防火墙的允许访问 ```bash sudo ufw allow proto tcp from any to any port 443 && sudo ufw allow 51821:51830/udp

iptables —policy FORWARD ACCEPT


- 如果是使用域名模式的话，还需要增加3条域名解析（如果只用IP访问，可以在配置文件中修改网络模式为：host，此处不做详细配置说明）
   - dashboard.domain
   - api.domain
   - broker.domain
<a name="c23bce4b"></a>
### 2. 依赖安装
分别安装 `docker` 、`docker-compose`、`wireguard`，如果已经安装则略过
```bash
sudo apt-get isntall -y docker.io docker-compose wireguard

3. 安装 Netmarker

a. 从官方获取docker-compose的YAML文件，并修改其中的参数

# 获取docker-compose文件
wget -O docker-compose.yml https://raw.githubusercontent.com/gravitl/netmaker/master/compose/docker-compose.traefik.yml
# 修改域名
sed -i 's/NETMAKER_BASE_DOMAIN/<your base domain>/g' docker-compose.yml
# 修改公网IP
sed -i 's/SERVER_PUBLIC_IP/<your server ip>/g' docker-compose.yml
# 修改邮件地址
sed -i 's/YOUR_EMAIL/<your email>/g' docker-compose.yml

b. 生成唯一的master key并写入yaml文件

tr -dc A-Za-z0-9 </dev/urandom | head -c 30 ; echo ''
sed -i 's/REPLACE_MASTER_KEY/<your generated key>/g' docker-compose.yml

c. 拉取MQ配置文件

#从官方获取MQ配置文件，并存放于/root/目录
wget -O /root/mosquitto.conf https://raw.githubusercontent.com/gravitl/netmaker/master/docker/mosquitto.conf

d. 增加`Caddy`的配置

在Caddyfile文件末尾增加netmarker的代理配置，然后并重启Caddy服务：

## netmarker conf
## 替换下方的`NETMAKER_BASE_DOMAIN`和`YOUR_EMAIL`为你的真实信息
# Dashboard
dashboard.NETMAKER_BASE_DOMAIN {
        # Apply basic security headers
        header {
                # Enable HTTP Strict Transport Security (HSTS)
                Strict-Transport-Security "max-age=31536000;"
                # Enable cross-site filter (XSS) and tell browser to block detected attacks
                X-XSS-Protection "1; mode=block"
                # Disallow the site to be rendered within a frame on a foreign domain (clickjacking protection)
                X-Frame-Options "SAMEORIGIN"
                # Prevent search engines from indexing
                X-Robots-Tag "none"
                # Remove the server name
                -Server
        }
        encode gzip
        #root * /usr/share/caddy
        tls YOUR_EMAIL
        reverse_proxy 127.0.0.1:8888
}
# API
api.NETMAKER_BASE_DOMAIN {
        encode gzip
        root * /usr/share/caddy
        tls YOUR_EMAIL
        reverse_proxy 127.0.0.1:8081
}

e. 启动服务

在docker-compose.yml文件目录执行下面的命令启动服务

sudo docker-compose up -d

然后浏览器访问 dashboard.example.com，即可打开netmarker页面，第一次登录会提示创建用户

Netmarker 安装部署 - 图3

最后贴上我自己的`docker-compose.yml`文件内容：


version: "3.4"
services:
  netmaker:
    container_name: netmaker
    image: gravitl/netmaker:v0.14.3
    cap_add:
      - NET_ADMIN
      - NET_RAW
      - SYS_MODULE
    sysctls:
      - net.ipv4.ip_forward=1
      - net.ipv4.conf.all.src_valid_mark=1
      - net.ipv6.conf.all.disable_ipv6=0
      - net.ipv6.conf.all.forwarding=1
    restart: always
    volumes:
      - dnsconfig:/root/config/dnsconfig
      - sqldata:/root/data
      - shared_certs:/etc/netmaker
    environment:
      SERVER_NAME: "broker.NETMAKER_BASE_DOMAIN"
      SERVER_HOST: "SERVER_PUBLIC_IP"
      SERVER_API_CONN_STRING: "api.nNETMAKER_BASE_DOMAIN:443"
      COREDNS_ADDR: "SERVER_PUBLIC_IP"
      DNS_MODE: "on"
      SERVER_HTTP_HOST: "api.NETMAKER_BASE_DOMAIN"
      API_PORT: "8081"
      CLIENT_MODE: "on"
      MASTER_KEY: "REPLACE_MASTER_KEY"
      CORS_ALLOWED_ORIGIN: "*"
      DISPLAY_KEYS: "on"
      DATABASE: "sqlite"
      NODE_ID: "netmaker-server-1"
      MQ_HOST: "mq"
      MQ_PORT: "443"
      HOST_NETWORK: "off"
      VERBOSITY: "1"
      MANAGE_IPTABLES: "on"
      PORT_FORWARD_SERVICES: "dns"
    ports:
      - "51821-51830:51821-51830/udp"
    expose:
      - "8081"
    ports: # 增加端口映射到容器外部，为了安全只开启本地访问
      - "127.0.0.1:8081:8081"
  netmaker-ui:
    container_name: netmaker-ui
    image: gravitl/netmaker-ui:v0.14.3
    depends_on:
      - netmaker
    links:
      - "netmaker:api"
    restart: always
    environment:
      BACKEND_URL: "https://api.NETMAKER_BASE_DOMAIN"
    expose:
      - "80"
    ports: # 增加端口映射到容器外部，为了安全只开启本地访问
      - "127.0.0.1:8888:80"
  coredns:
    container_name: coredns
    image: coredns/coredns
    command: -conf /root/dnsconfig/Corefile
    depends_on:
      - netmaker
    restart: always
    volumes:
      - dnsconfig:/root/dnsconfig
  mq:
    container_name: mq
    image: eclipse-mosquitto:2.0.11-openssl
    depends_on:
      - netmaker
    restart: unless-stopped
    volumes:
      - /root/mosquitto.conf:/mosquitto/config/mosquitto.conf
      - mosquitto_data:/mosquitto/data
      - mosquitto_logs:/mosquitto/log
      - shared_certs:/mosquitto/certs
    ports:
      - "127.0.0.1:1883:1883"
    expose:
      - "8883"
volumes:
  shared_certs: {}
  sqldata: {}
  dnsconfig: {}
  mosquitto_data: {}
  mosquitto_logs: {}

主要修改的内容：

删除traefik相关配置
增加api、netmaker容器的端口映射
