客户端：192.168.143.11，服务端：112.80.248.76

三次握手

客户端发起第一次握手

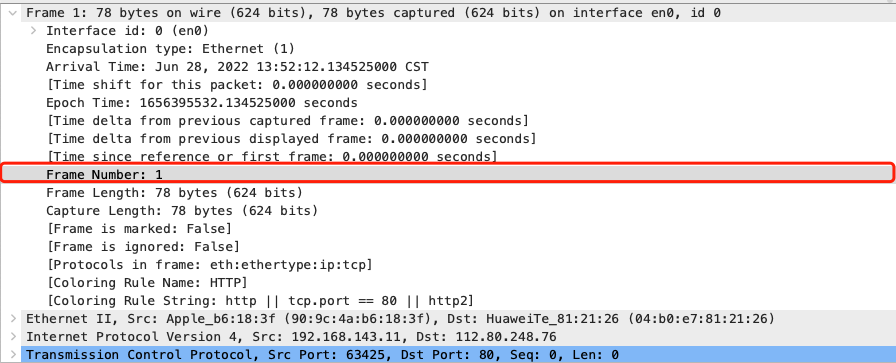

从Frame中可以看到此为第一帧Frame Number: 1

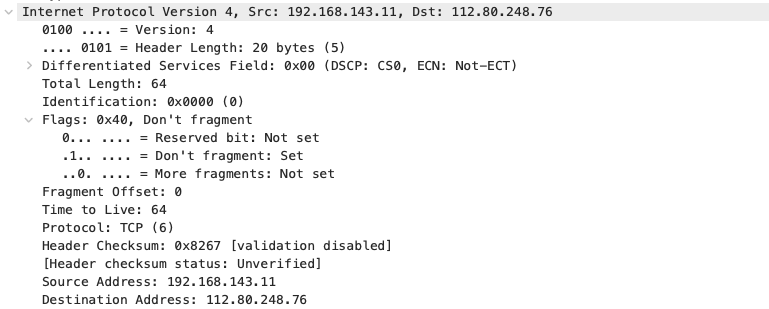

Internet Protocol Version 4可以查看IP报文

Transmission Control Protocol可以查看TCP报文
从下图中可以看到，TCP报文中包括了：

  1. Source Port：63425源端口
  2. Destination Port：80目标端口
  3. Sequence Number：0序列号
  4. Acknowledgment Number：0确认号
  5. Flags
    1. SYN：1请求连接
  6. Window：65535协商窗口
  7. Options选项
    1. MSS：1460：Maximun segment size
    2. NOP：No-Opration
    3. Window scale
    4. SACK permitted


TCP报文头部至少20个字节：

  1. 源端口和目标端口分别2个字节，就是16位，2**16 - 1所以最多65535个端口
  2. 序列号4个子节
  3. 确认号4个字节
  4. 标志位，滑动窗口等一起4个字节

  5. 包校验和，紧急指针一起4个字节

    为什么序列号要随机？

    Sequence Number（raw）：2348159985
    为什么序列号要随机生成，为了防止伪造IP可伪造Acknowledgment Number只发起第一次握手和第三次握手，从而建立连接

    服务端响应第二次握手

    服务端发起响应：

  6. Sequence Number：0序列号

  7. Acknowledgment Number：1确认号
  8. Flags标志位
    1. SYN：1
    2. Acknowledgment：1
  9. Window：8192滑动窗口
  10. Options可选项
    1. MSS：1452
    2. Window scale：5


客户端响应第三次握手

客户端收到服务端的响应之后，发起响应：

  1. Sequence Number: 1序列号
  2. Acknowledgment Number：1确认号
  3. Flags标志位
    1. Acknowledgment：1

  4. Window：4096

    Http 请求

    三次握手建立连接之后，发起Http请求

  5. Sequence Number：1

  6. Acknowledgment Number：1
  7. Flags标志位
    1. Acknowledgment：1
    2. Push：1
  8. Window：4096

Http请求在TCP报文之上

Http报文


服务端TCP响应Http

服务端收到客户端的GET请求之后，发起TCP响应

  1. Sequence Number：1因为服务端还没开始发送数据，所以序列号是1
  2. Acknowledgment Number：78客户端已经发起GET请求，其中请求头77个字节，所以确认号是78
  3. Flags标志位
    1. Acknowledgment：1
  4. Window：908

    传输数据

    服务端发送数据

    服务端TCP响应完客户端HTTP GET请求之后，开始响应数据

第一波数据：

  1. Sequence Number：1
  2. Acknowledgment Number：78
  3. TCP Segment Len：1440
  4. Flags
    1. Acknowledgment：1
    2. Push：1

第二波数据：

  1. Sequence Number：1441
  2. Acknowledgment Number：78
  3. TCP Segment Len：1341
  4. Flags
    1. Acknowledgment：1
    2. Push：1

客户端响应第一波数据：

  1. Sequence Number：78
  2. Acknowledgment Number：1441
  3. Flags
    1. Acknowledgment：1

客户端响应第二波数据：

  1. Sequence Number：78
  2. Acknowledgment Number：2782

  3. Flags

    1. Acknowledgment：1

      四次挥手

      客户端检测到已发送完数据，则开始请求断开连接

  4. 客户端发起断开连接请求

    1. Flags：ACK：1，Fin：1
  5. 服务端收到请求之后响应
    1. Flags：ACK：1
  6. 服务端处理完成，发起断开连接请求：
    1. Flags：Fin：1，ACK：1

  7. 客户端收到之后确认：

    1. Flags：ACK：1

      消耗序列号的几种情况

  8. 客户端发起连接请求会消耗1个客户端序列号

  9. 服务端响应建立连接也会消耗1个服务端序列号
  10. 客户端发起断开连接请求会消耗1个客户端序列号
  11. 服务端发起断开连接请求也会消耗1个服务端序列号

总结：SYN和FIN占序列号

为什么SYN和FIN需要占用序列号

可以这样理解：
因为SYN和FIN也是需要被确认的，只要是需要被确认的就需要占序列号

不然如果序列号不增加的话，举一个场景：
客户端接收到数据之后，发起断开连接FIN请求，此时服务端响应ACK，这里需要响应两个ACK
可是两个ACK的Acknowledgment Number都是都是一样的，就无法确认服务器的ACK是对于哪个进行ACK了
