目的

为什么会有设计模式，设计模式用来干什么？

项目设计实现的框架，解决特定问题。

单例模式

多线程下的单例模式

https://blog.csdn.net/m0_37872216/article/details/117406714
在GetInstance()对类进行实例化赋给静态成员变量时，需要考虑多线程安全问题，会重复实例化类，
解决办法：实例化过程加互斥锁，进阶且提高效率的话，就是两次判断s_instance是否为null，第一次是防止实例化后还要访问互斥量，第二次则是真正的互斥地将s_instance从无到有的过程。

如何保证一个类只能有实例？自己的话从哪个角度思考？

  1. 构造函数私有化，不让用户通过构造函数来更多地实例化。

  2. 一个类只有一个实例，这样的话，类和实例等价，就可以用static的相关性质，static修饰的都是属于类。

    static的哪些作用可以用于这个单例模式回答自己的问题？

    Arkin：C/C++ 中的static关键字

  3. static修饰类的成员变量，在全局数据区分配内存，不在类声明或者类对象实例化分配内存，而是在类初始化时分配内存。且所有对象共用这一个静态成员变量，很好地契合单例模式。

  4. static修饰的类的成员变量，可以在类内进行访问？非静态成员函数可以任意访问静态成员函数和静态成员
  5. static修饰的类的成员函数也是属于类的，只能操作静态成员变量。不需要对类进行实例化就可以访问。 ```cpp /*
  • 单例模式
    1. 一个类只能有一个实例化对象
  • 2.要保证一个类只能有一个实例化对象，先要私有化构造函数，禁止外部实例化;随后用static静态成员指针保存对于该类第一个实例化的引用
    1. / class CSingleton { private: static CSingleton m_instance; CSingleton(); public: static CSingleton* GetInstance() { //这里之所以要用static，是为了让外部能通过类名直接访问这个GetInstance() if (m_instance == nullptr) {
      1.    m_instance = new CSingleton();
      } return m_instance; } }; /*
  • 这个地方很重要，必须对静态成员变量在类外初始化 / CSingleton CSingleton::m_instance = nullptr;//静态变量类外初始化怎么初始化?初始化方式 类型 类名::静态成员名=初始值

int main() { CSingleton a1 = CSingleton::GetInstance(); CSingleton a2 = CSingleton::GetInstance(); //此时引用的是同一个m_instance

}

  1. <a name="dGH32"></a>

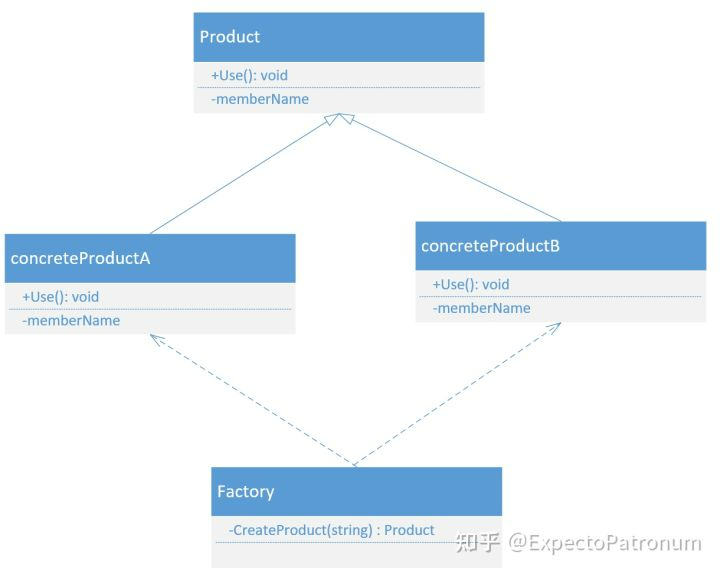

  2. ## 简单工厂模式
  3. ![image.png](https://cdn.nlark.com/yuque/0/2022/png/2449982/1651402228443-7a4daa4e-cda3-473a-88a0-ff0899de9278.png#clientId=u1d71a1cc-a657-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=u2431a2ee&margin=%5Bobject%20Object%5D&name=image.png&originHeight=574&originWidth=720&originalType=url&ratio=1&rotation=0&showTitle=false&size=147190&status=done&style=none&taskId=u1943848d-1e7b-4bcb-a47c-56adb6527eb&title=)<br />工厂类：根据**传入的参数不同创建不同的实例**，工厂类一般采用单例模式<br />对于不同的实例所对应的类之间的关系：有一个公共的抽象类父类。
  4. ```cpp
  5. /*
  6. * *******简单工厂模式************
  7. * 1.设计一个应用场景:一个计算的抽象父类，三个具体的"+"、"-"、"x"的计算类，
  8.      一个工厂单例类，全局只有这个实例，根据传入的参数"+","-"来创建对应的计算类
  10. * 2.抽象父类和具体的计算类
  11.      抽象父类： AbstractOp ，几个继承子类 ConcreteAdd , ConcreteMul, ConcreteSub。
  12.      用来重写的抽象函数virtual int Calculate()=0; void Setx(int x){}; void Sety(int y){};
  14. *3. 工厂的单例模式设计
  15.     Factory，类中的静态成员变量 static Factory* m_instance，类中获取实例的函数static Factory* Get_instance();
  16.     类中构造具体的计算类的函数 AbstractOp* StructureCal2(string s);
  17.     类中可以用静态成员函数创建具体的操作函数，static AbstractOp* StructureCal(string s);
  19. *4. 设计的测试案例
  21. */
  22. #include<iostream>
  23. #include<string>
  24. using namespace std;
  25. class AbstractOp {
  26. public:
  27.     int x;
  28.     int y;
  29.     virtual int Calculate() = 0;
  30.     void Setx(int x1) {
  31.         x= x1;
  32.         return;
  33.     };
  34.     void Sety(int y1) {
  35.         y = y1;
  36.         return;
  37.     };
  38.     /*
  39.     * 成员变量初始化
  40.     */
  41.     AbstractOp() : x(0), y(0) {};
  42. };
  43. class ConcreteAdd :public AbstractOp {
  44.     virtual int Calculate() {
  45.         return x + y;
  46.     }
  47. };
  48. class ConcreteMul :public AbstractOp {
  49.     virtual int Calculate() {
  50.         return x*y;
  51.     }
  52. };
  53. class ConcreteSub :public AbstractOp {
  54.     virtual int Calculate() {
  55.         return x - y;
  56.     }
  57. };
  59. /*
  60. * 工厂实例
  61. */
  62. class Factory {
  63.     static Factory* m_instance;
  64.     Factory() {};
  65. public:
  66.     static Factory* GetInstance() {
  67.         if (m_instance == nullptr) {
  68.             m_instance = new Factory();
  69.         }
  70.         return m_instance;
  71.     }
  72.     AbstractOp* StructureCal2(string s) {
  73.         if (s == "+") {
  74.             return new ConcreteAdd();
  75.         }
  76.         if (s == "-") {
  77.             return new ConcreteSub();
  78.         }
  79.         if (s == "x") {
  80.             return new ConcreteMul();
  81.         }
  82.         return nullptr;
  83.     }
  85.     static AbstractOp* StructureCal(string s) {
  86.         if (s == "+") {
  87.             return new ConcreteAdd();
  88.         }
  89.         if (s == "-") {
  90.             return new ConcreteSub();
  91.         }
  92.         if (s == "x") {
  93.             return new ConcreteMul();
  94.         }
  95.         return nullptr;
  96.     }
  97. };
  98. Factory* Factory::m_instance = nullptr;
  100. int main() {
  102.     Factory* fa = Factory::GetInstance();
  103.     //方式一：通过单例模式下的工厂类实现（这种方式需要实例化一个类）
  104.     AbstractOp* mul = fa->StructureCal2("x");
  105.     mul->Setx(1);
  106.     mul->Sety(2);
  107.     cout << mul->Calculate()<<endl;
  109.     //方式二:通过非实例化的类的静态成员函数实现创建（这种方式不需要实例化对象，直接用类即可实现）
  110.     AbstractOp* add = Factory::StructureCal("+");
  111.     add->Setx(1);
  112.     add->Sety(2);
  113.     cout << add->Calculate();
  114.     return 0;
  115. }

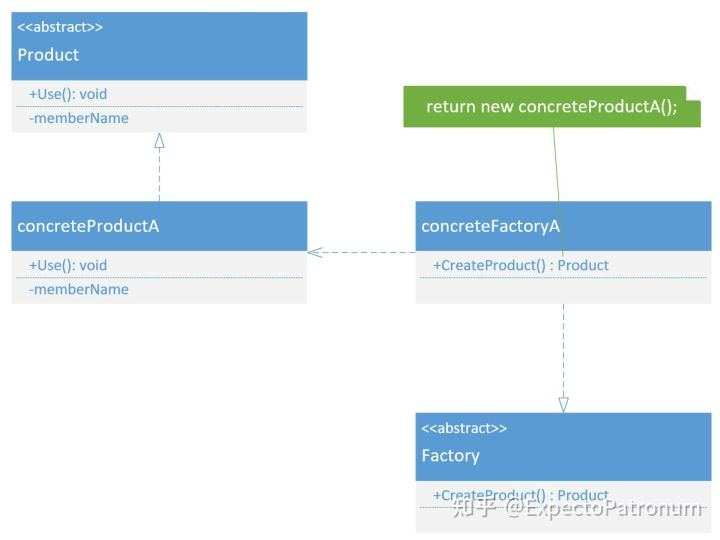

工厂方法模式

和简单工厂的区别在于，工厂方法模式是抽象工厂不负责产品的实例化，针对每类具体的产品，从抽象工厂中派生出具体的工厂类来完成该产品。
好处：每新增一个产品，不用修改抽象工厂类，而是直接从抽象工厂类中派生出一个生产该产品的具体工厂类。

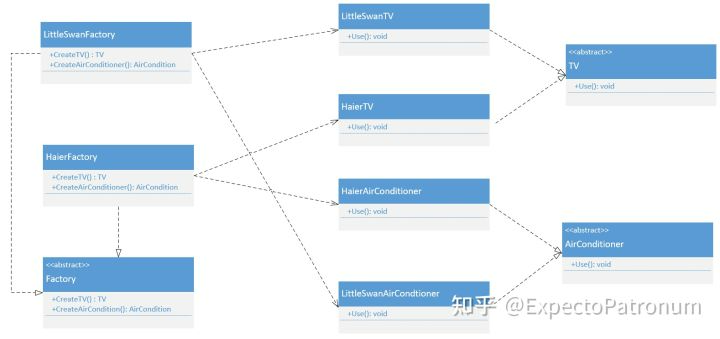

抽象工厂模式

解决工厂方法模式中，单一的具体工厂类只能生产一个产品的问题。
需求：具体工厂有海尔工厂、小天鹅工厂，海尔工厂里面可以生产海尔电视机、海尔空调，小天鹅工厂里面可以生产小天鹅电视机，小天鹅空调。
这里海尔工厂+小天鹅工厂可以抽象出一个抽象工厂类。海尔电视机+小天鹅电视机可以抽象出一个抽象电视机类，海尔空调+小天鹅空调可以抽象出一个抽象空调类。三类抽象模式。

装饰器模式-一个类要增加新的功能

问题：装饰器模式的具体应用场景是什么？问题的切入点
抽象基类是流类（read,seek,write），有几个具体的继承类，如文件流、网络流、内存流；如果对流还有加密和缓存需要，则要对每种流都继承出两个甚至多个子类，会造成每种流的相同功能代码冗余。
针对上述问题，一个可行的办法是，就加密而言，设计一个加密类继承抽象基类，通过把具体的继承类传入实现对具体的继承类进行加密功能。这样就

将一个类的实例化传到另一个新的类的实例化里面，同时这个新的类可以对原有类的方法进行补充。
装饰器模式和继承模式的区别：继承模式是基类和继承类，两者是继承关系；而装饰器模式是新类中包含旧类，再另外实现其他功能。装饰器模式更加灵活，装饰器模式更加适合大版本的迭代，而继承模式则适合小版本的迭代。
为什么这么说？
装饰器模式要干什么？
举例：

状态模式

不同的状态下有不同的行为，于是有抽象的状态基类和继承基类的不同的”高兴”、”悲伤”状态子类和对应的行为。
一个对象根据不同状态执行不同的行为，这个对象对应的类就是环境类，也即”人”。在这个类里面，可以改变状态，并且根据所改变后的状态在做事时方法不同。

策略模式

根据传入的不同执行策略来完成不同的行为。比如C++的sort函数，根据传入的cmp的比较策略来决定的是按照从大到小还是从小到大排序。

代理模式

为对象A提供一种代理，代理类管理其他对象对于对象A的访问。

观察者模式

多个观察者监视一个对象，当这个对象的状态发生改变时，对象会去通知所有的观察者。
