15-滑动窗口

为什么要引入滑动窗口？

最早使用停止-等待协议来实现可靠传输，即发送一个分组，确认之后再发送下一个分组。
但是停止-等待协议信道利用率很低。
为了提高信道利用率，采用流水线传输的方式：发送多个分组，进行累计确认。

但是每次发送分组的数量如何控制？
如果发送分组过多，接收端只能处理部分分组，其余分组还得超时重传重新发送，造成信道阻塞等；
如果发送分组过少，信道利用率又低。
因此，需要使用一个方法，控制每次发送分组的数量，信道利用高又不致于信道阻塞。
因此，引入了滑动窗口。

滑动窗口的具体工作方法

基本思路：接受方需要告诉发送方自己最多能接收多少数据，然后发送方根据这个值对数据发送操作进行控制。

参考：谢希仁第五版：《计算机网络》

A收到B的确认报文段，确认号是31（表明B期望收到的下一个序号是31，序号30为止的数据已经收到）。

讨论A的发送窗口。
发送窗口表示：

• 在没有收到B的确认的情况下，A可以连续把窗口内的数据都发送出去。
• 凡是已经发送过的数据，在未收到确认之前都必须暂时保留，以便在超时重传时使用。

再看一下B的接收窗口。B的接收窗口大小是20。在接收窗口外面，到30号为止的数据是已经发送过确认，并且已经交付主机了。因此在B可以不再保留这些数据。接收窗口内的序号（31～50）是允许接收的。在图5-16中，B收到了序号为32和33的数据。这些数据没有按序到达，因为序号为31的数据没有收到（也许丢失了，也许滞留在网络中的某处）。请注意，B只能对按序收到的数据中的最高序号给出确认，因此B发送的确认报文段中的确认号仍然是31（即期望收到的序号），而不能是32或33。

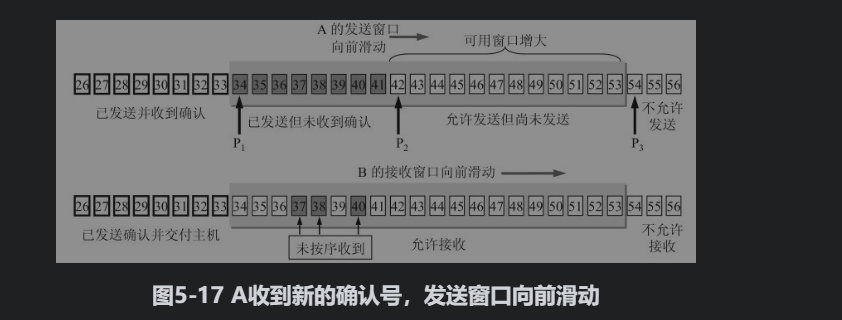

现在假定B收到了序号为31的数据，并把序号为31～33的数据交付主机，然后B删除这些数据。接着把接收窗口向前移动3个序号（图5-17），同时给A发送确认，其中窗口值仍为20，但确认号是34。这表明B已经收到了到序号33为止的数据。我们注意到，B还收到了序号为37, 38和40的数据，但这些都没有按序到达，只能先暂存在接收窗口中。A收到B的确认后，就可以把发送窗口向前滑动3个序号，但指针P2不动。可以看出，现在A的可用窗口增大了，可发送的序号范围是42～53。

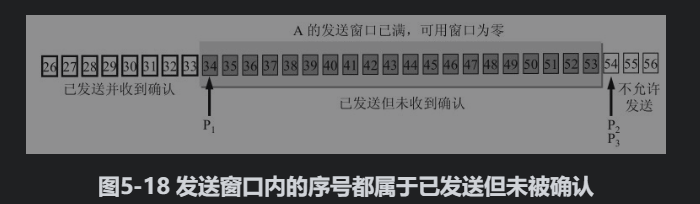

A在继续发送完序号42～53的数据后，指针P2向前移动和P3重合。发送窗口内的序号都已用完，但还没有再收到确认（图5-18）。由于A的发送窗口已满，可用窗口已减小到零，因此必须停止发送。请注意，存在下面这种可能性，就是发送窗口内所有的数据都已正确到达B，B也早已发出了确认。但不幸的是，所有这些确认都滞留在网络中。在没有收到B的确认时，A不能猜测：“或许B收到了吧！”为了保证可靠传输，A只能认为B还没有收到这些数据。于是，A在经过一段时间后（由超时计时器控制）就重传这部分数据，重新设置超时计时器，直到收到B的确认为止。如果A收到确认号落在发送窗口内，那么A就可以使发送窗口继续向前滑动，并发送新的数据。

返回ACK号和更新窗口的时机

更新窗口大小的时机：接受方将数据传递给应用程序，导致接受缓冲区剩余容量增加时，这个时候就需要告知发送方。
返回ACK号时机：当接收方收到数据时，如果确认内容没有问题，就应该向发送方返回ACK号，因此我们可以认为收到数据之后马上就应该进行这一操作。

如果将前面两个因素结合起来看，首先，发送方的数据到达接收方，在接收操作完成之后就需要向发送方返回ACK号，而再经过一段时间[插图]，当数据传递给应用程序之后才需要更新窗口大小。但如果根据这样的设计来实现，每收到一个包，就需要向发送方分别发送ACK号和窗口更新这两个单独的包[插图]。这样一来，接收方发给发送方的包就太多了，导致网络效率下降。

因此，接收方在发送ACK号和窗口更新时，并不会马上把包发送出去，而是会等待一段时间，在这个过程中很有可能会出现其他的通知操作，这样就可以把两种通知合并在一个包里面发送了。举个例子，在等待发送ACK号的时候正好需要更新窗口，这时就可以把ACK号和窗口更新放在一个包里发送，从而减少包的数量。当需要连续发送多个ACK号时，也可以减少包的数量，这是因为ACK号表示的是已收到的数据量，也就是说，它是告诉发送方目前已接收的数据的最后位置在哪里，因此当需要连续发送ACK号时，只要发送最后一个ACK号就可以了，中间的可以全部省略。当需要连续发送多个窗口更新时也可以减少包的数量，因为连续发生窗口更新说明应用程序连续请求了数据，接收缓冲区的剩余空间连续增加。这种情况和ACK号一样，可以省略中间过程，只要发送最终的结果就可以了。
