应用场景：不使用收银插件的情况下，可截取商家收银系统中的流水，通过数据采集线传输至蜻蜓iot小程序，完成收银，达到赚取商家分润以及设备奖励金的目的
优点：

  1. 兼容市面上大部分的热门收银软件：银豹、部分思迅等；
  2. .支持收银成功后的支付回传：即收银系统自动完成收银动作
  3. 数据采集线价格为100元，是一根蓝色的可连接收银机与刷脸设备的接口线，有需要可在对接群里进行报名预定
  4. 刷脸设备需提前推送IOT小程序，登录商家员工账号（商户进件及资料的提交详见商户进件操作）
    （不兼容的收银系统：不支持客显的收银软件；不能安装驱动的接口）
    备注：
    判断收银系统是否支持客显：
    1、设备上是否有客显屏幕
    2、收银系统设置中查看是否有客显设置、客显端口（COM1）、客显钱箱、数字客显等标识

准备工具

  • 数据采集线 + 驱动
  • 支付宝小程序开发工具
  • 蜻蜓f4
  • 带有客显设置、客显端口、客显钱箱、数字客显的收银软件

操作流程

一、数据采集线设备安装流程

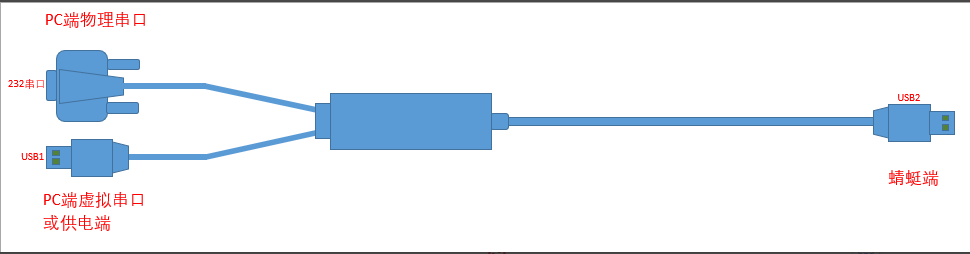

1、数据采集线各端子作用如下图

PC设备有物理串口（见图）情况如下将232串口端子插入PC端物理串口
（设备上只有一个物理串口端口默认为 COM1，多个物理端口请况下有标识端口号）
USB1端插入5V电源适配器PC端任意USB口供电

2、PC端设备连接

PC端的接口目前主要有两种，一种是物理串口，一种是USB接口，我们依据具体情况来进行连接，二选一即可
商家收银机是物理串口的就连接物理串口，商家收银机有USB接口的，就连接USB接口

3、蜻蜓端连连接

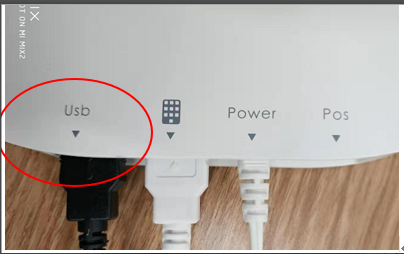

将数据采集线蜻蜓端USB插入蜻蜓端USB口（见下图）

二、数据采集线驱动安装及调试

1、驱动安装

若商家收银机是window 10系统，则系统自带驱动，自动安装，无需操作，可直接进入调试步骤
若商家收银机是window xp / windows 7系统
安装流程：
安装方法一：
(1)解压 “数据线虚拟串口驱动.zip”
(2) x86系统：拷贝文件x86\usbser.sys 到 c:\windows\system32\driver
X64系统：拷贝文件x64\usbser.sys 到 c:\windows\syswow64\driver
插上USB1自动安装
安装方法二：
（1）将数据线连接好刷脸设备和收银机，解压 “数据线虚拟串口驱动.zip”（压缩包可在微信对接群进行获取）

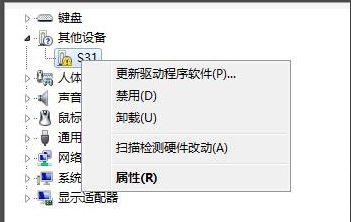

（2）右击计算机，打开设备管理器，找到设备S31点击右键更新驱动程序软件

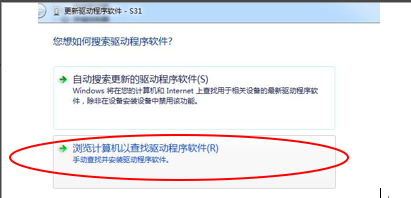

（3）选择浏览计算机以查找驱动程序软件

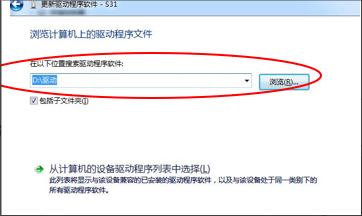

（4）选择浏览（R）， 选择驱动文件路径，然后点击下一步

（5）弹出窗口选择始终安装此驱动程序软件

（6）等待系统安装程序

（7）提示WINDOWS 已经成功地更新驱动程序文件

安装完成以后，再次打开设备管理器，查看端口数据是COM几，记下来等待调试使用

2、调试

（1） 打开设备管理器插看魔线端口
（2） 打开收银软件将客显端口设置为数据线端口一致（魔线波特率默认2400）
（3） 在开发工具将小程序推送至蜻蜓f4
（4） 在蜻蜓f4上打开小程序登录，进入设置 —> 魔线

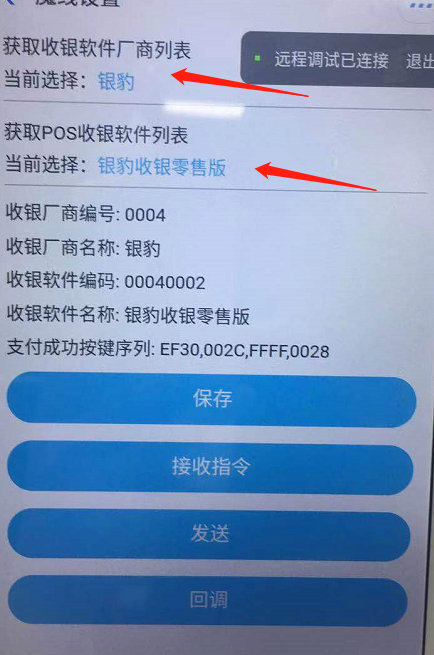

（5） 选择您所用的收银软件

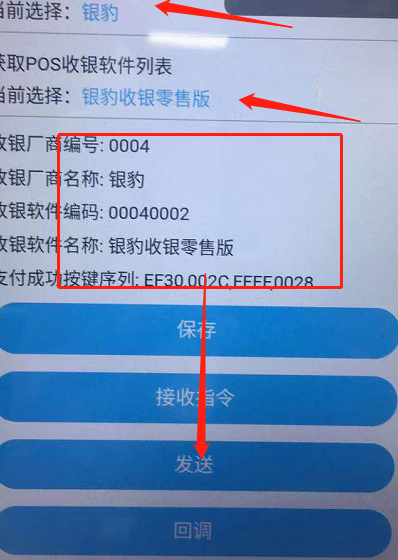

（6）将所获取的软件的参数，通过点击发送按钮 ，将参数发送给魔线，发送成功，魔线则返回succes

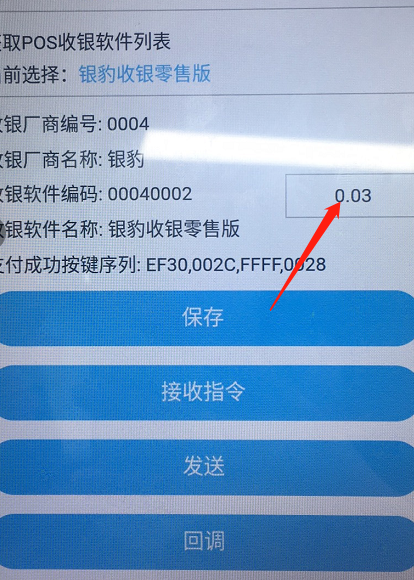

（7）点击接收指令接收来自魔线发送的金额，接收到金额，点击保存即可

以银豹 零售 安卓收银为列：

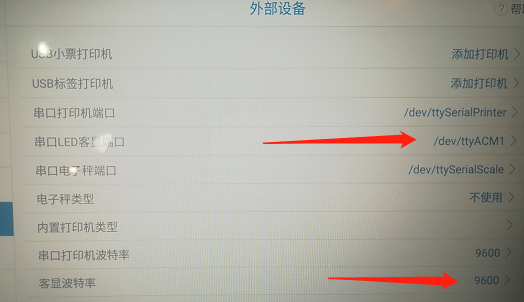

（1）查看是否有 客显设置、客显端口、客显钱箱、数字客显，
（2）查看是否有 客显设置、客显端口、客显钱箱、数字客显;

（3）设置完成，和pc版调式一样，在蜻蜓f4上查看是否接收到金额

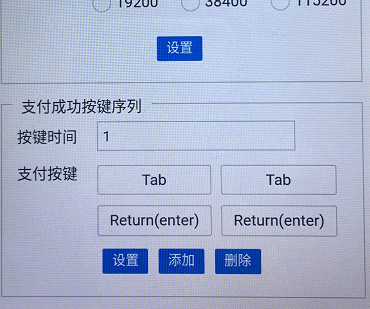

（4）设置 安卓版 支付回调 （每款收银软件不同，支付按键以您软件为准）

以上两个步骤设置完成以后，开始刷脸设备调试是否能正常收款
此时在商家收银系统发起收款，检查刷脸设备是否会自动识别出收银系统显示的金额，若可自动识别，则继续发起收款，刷脸或者扫码支付，支付成功即可。

其他收银软件

（1）如果您的收银软件在软件列表中没有，而且存在带有客显设置、客显端口、客显钱箱、数字客显
（2）您可以和上述一样调试设置，查看是否可以使用

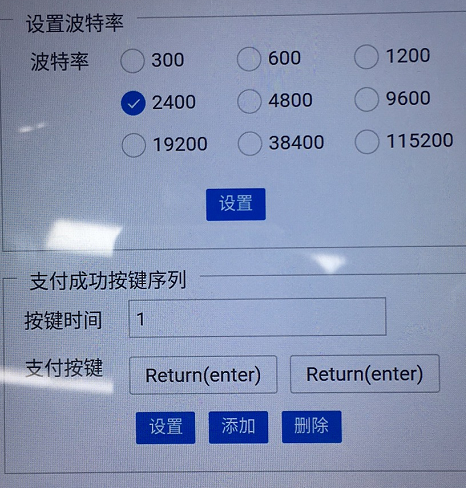

（3）如果可以使用，您可以设置支付成功的按键序列

问题

  1. 回调可以执行，获取不到金额（有的银豹版本获取不到金额）
  • 查看串口是否安装收银插件，串口占用，波特率是否一致
  1. 插拔usb，获取不到金额
  • 在进行usb插拔的过程中（银豹为例），银豹是否显示客显会自动关闭，需要在此开启客显
