中断及其处理

硬件中断（中断请求— IRQ）是来自硬件的外部异步事件。它暂停程序流，并将控制权传递给处理器以处理事件。
硬件中断的处理以下列方式发生：

  1. 当前的控制线程已暂停；返回到线程的上下文信息被保存。
  2. 处理程序功能（ISR –中断服务程序）在禁用的硬件中断的上下文中执行。处理程序应执行当前中断所需的操作。
  3. 通知设备已处理了中断。因此，现在它可以生成新的中断。
  4. 恢复上下文以从中断返回。

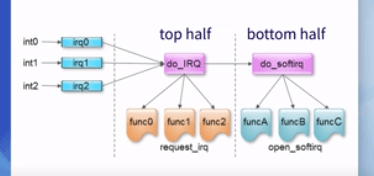

处理程序功能可能会很长，考虑到它是在禁用的硬件中断的上下文中执行的事实，这是不合适的。因此，决定将中断处理分为两部分（在Linux中，它们被称为上半部分和下半部分）：
所谓的 上半部分是实际响应中断的例程，即您在request_irq中注册的例程 。在下半区是例程，由上半部分安排，以在更安全的时间稍后执行。上半部处理程序和下半部处理程序之间的最大区别是，在下半部执行期间将启用所有中断，这就是为什么它在更安全的时间运行。这种中断的处理方式典型的应用是，当网络接口报告新数据包的到来时，处理程序仅检索数据并将其上推到协议层。数据包的实际处理在下半部分执行。Linux内核有两种不同的机制可用于实现下半处理。分别是
1.WorkQueue
2.Tasklet

可睡眠 相应速度 原子操作
tasklet
 不可 快 是
WorkQueue 可以 有延迟 否

首选使用Tasklet，因为Tasklet的操作都是原子的，动作相当快。

2-Linux内核中的多任务处理。中断和任务集 - 图1

tasklet

需要明确的是tasklet 是原子操作，因此我们可以将它放在中断上下文里面操作。还有一件事，即使内核多次请求运行 tasklet 操作，这个计数是不累加的。换句话说，请求多次也只能运行一次。同时还有与原子性的问题，单核的CPU同一时间只能有一个tasklet 是运行状态的，其他的tasklet 都是处于未激活状态。
tasklet就像一个很小的线程，既没有堆栈，也没有自己的上下文。这样的“线程”可以快速，完整地工作。Tasklet的主要功能如下：

  1. tasklet是原子的，因此我们不能使用sleep（）以及它们中的同步原语，例如互斥体，信号量)等。但是我们可以使用自旋锁；
  2. 它们在比ISR更“软”的上下文中被调用。在这种情况下，允许硬件中断。它们会在ISR执行期间替换小任务。在Linux内核中，此上下文称为softirq，除了运行tasklet外，它还被多个子系统使用。

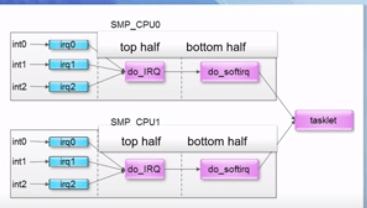

  3. 一个tasklet在计划它的同一内核上运行。或者更确切地说，它是第一个通过调用softirq进行调度的调度程序，该调度程序的处理程序始终绑定到调用内核。
  4. 不同的tasklet可以并行运行（SMP架构上面）。但是同时，一个tasklet不能与其自身并发调用，因为它仅在一个内核上运行：调度了执行的内核；
  5. 根据非抢占式调度的原则依次执行tasklet。我们可以为它们安排两个不同的优先级：normal和high。

2-Linux内核中的多任务处理。中断和任务集 - 图2

使用步骤

  • 声明使用小任务
  • 编写小任务的回调函数
    • 不能睡眠，不能使用长时间的函数
  • 调度或者杀死小任务

    对应的API

    首先应该将其初始化 ```c struct tasklet_struct { struct tasklet_struct next; /指向链表的下一个结构/ unsigned long state; /小人物的状态/ atomic_t count; /引用计数器/ void (func)(unsigned long); /要调用的函数/ unsigned long data; /传递给函数的参数/ };

define DECLARE_TASKLET(name, func, data) \

struct tasklet_struct name = { NULL, 0, ATOMIC_INIT(0), func, data }

/ By default, the tasklet is activated / void tasklet_init(struct tasklet_struct t, void (func)(unsigned long), unsigned long data); DECLARE_TASKLET(name, func, data); DECLARE_TASKLET_DISABLED(name, func, data); / the deactivated tasklet /

  1. 根据优先将Tasklet放入两个队列之中的一个。<br />上面，我们定义了一个struct tasklet_struct 结构体数据。现在我们需要将这tasklet 运行起来。
  2. ```c
  3. void tasklet_schedule(struct tasklet_struct *t);           /* with normal priority */
  4. void tasklet_hi_schedule(struct tasklet_struct *t);        /* with high priority */
  5. void tasklet_hi_schedule_first(struct tasklet_struct *t);  /* out of the queue */

既然有运行，那肯定就有停止的操作，

  1. extern void tasklet_kill(struct tasklet_struct *t);
  2. extern void tasklet_kill_immediate(struct tasklet_struct *t, unsigned int cpu);

tasklet_1.c

  1. #include <linux/module.h>
  2. #include <linux/init.h>
  3. #include <linux/fs.h>
  4. #include <linux/kdev_t.h>
  5. #include <linux/cdev.h>
  6. #include <linux/kernel.h>
  7. #include <linux/interrupt.h>
  9. static struct tasklet_struct my_tasklet;
  10. static void tasklet_handler(unsigned long data) {
  11.   printk(KERN_ALERT "tasklet_handler is running.\n");
  12. }
  14. static int __init test_init(void) {
  15.   tasklet_init(&my_tasklet, tasklet_handler, 0);
  16.   tasklet_schedule(&my_tasklet);
  17.   return 0;
  18. }
  20. static void __exit test_exit(void) {
  21.   tasklet_kill(&my_tasklet);
  22.   printk(KERN_ALERT "test_exit running.\n");
  23. }
  26. module_init(test_init);
  27. module_exit(test_exit);
  29. MODULE_LICENSE("GPL");
  30. MODULE_AUTHOR("zhouchengzhu <1073355312@qq.com>");
  31. MODULE_DESCRIPTION("A simple hello world driver");
  32. MODULE_VERSION("2:1.0");

执行结果

  1. [root@imx6ull:~/NFS]# insmod tasklet_1.ko
  2. [   70.300580] tasklet_handler is running.

上面的例子展示了怎样将一个小任务加入队列的。

tasklet_2.c

下面，我们展示一下怎样使用 tasklet 的优先级，来控制输出顺序。

  1. #include <linux/module.h>
  2. #include <linux/init.h>
  3. #include <linux/fs.h>
  4. #include <linux/kdev_t.h>
  5. #include <linux/cdev.h>
  6. #include <linux/kernel.h>
  7. #include <linux/interrupt.h>
  9. static struct tasklet_struct my_tasklet_normal;
  10. static struct tasklet_struct my_tasklet_higth;
  11. static void tasklet_handler_normal(unsigned long data) {
  12.   printk(KERN_ALERT "tasklet_handler_normal is running.\n");
  13. }
  15. static void tasklet_handler_higth(unsigned long data) {
  16.   printk(KERN_ALERT "tasklet_handler_higth is running.\n");
  17. }
  19. static int __init test_init(void) {
  20.   tasklet_init(&my_tasklet_normal, tasklet_handler_normal, 0);
  21.   tasklet_init(&my_tasklet_higth, tasklet_handler_higth, 0);
  22.   /*首先调用 my_tasklet_normal*/
  23.   tasklet_schedule(&my_tasklet_normal);
  24.   tasklet_hi_schedule(&my_tasklet_higth);
  25.   return 0;
  26. }
  28. static void __exit test_exit(void) {
  29.   tasklet_kill(&my_tasklet_normal);
  30.   tasklet_kill(&my_tasklet_higth);
  31.   printk(KERN_ALERT "test_exit running.\n");
  32. }
  35. module_init(test_init);
  36. module_exit(test_exit);
  38. MODULE_LICENSE("GPL");
  39. MODULE_AUTHOR("zhouchengzhu <1073355312@qq.com>");
  40. MODULE_DESCRIPTION("A simple hello world driver");
  41. MODULE_VERSION("2:1.0");

这一此我们使用了两个tasklet ，除了schedule 调度器不同其他都是一样的。可以看到的是my_tasklet_normal
先被schedule 初测，结果还是 my_tasklet_higth 先执行。

  1. [root@imx6ull:~/NFS]# insmod tasklet_2.ko
  2. [ 1033.419892] tasklet_handler_higth is running.
  3. [ 1033.424535] tasklet_handler_normal is running.

tasklet 的调用过程

开启软中断

  1. tasklet_schedule
  2. kernel/softirq.c
  3.     void __tasklet_schedule(struct tasklet_struct *t)
  4.          raise_softirq_irqoff(TASKLET_SOFTIRQ);
  5.     void __tasklet_hi_schedule(struct tasklet_struct *t)
  6.         raise_softirq_irqoff(HI_SOFTIRQ);

首先，调用tasklet调度的时候，其实是开启了软中断。TASKLET_SOFTIRQ 以及 HI_SOFTIRQ 。分别对应着两种模式。既然是在软中断实现的调度。那么软中断中是怎么处理的了？

调用过程

前面说开启了中断，这个中断对应的函数

  1. kernel/softirq.c
  2.     open_softirq(TASKLET_SOFTIRQ, tasklet_action);
  3.     open_softirq(HI_SOFTIRQ, tasklet_hi_action);
  5.     static void tasklet_action(struct softirq_action *a)
  6.     static void tasklet_hi_action(struct softirq_action *a)

显然TASKLET_SOFTIRQ 软中断对应的是 tasklet_action 函数，以此函数为例

  1. static DEFINE_PER_CPU(struct tasklet_head, tasklet_vec);
  2. static void tasklet_action(struct softirq_action *a)
  3. {
  4.     struct tasklet_struct *list;
  5.     //  获取链表
  6.     list = __this_cpu_read(tasklet_vec.head);
  7.     /*  前面我们使用tasklet_init 就已经将对应的对应的结构体插入链表了
  8.          现在开始遍历链表*/
  9.     while (list) {
  10.         struct tasklet_struct *t = list;
  11.         list = list->next;
  13.         /*    前面提到了 tasklet 只能在一个CPU核上面单独执行，就是因为这里的操作
  14.             tasklet_trylock 函数，将其上锁了。只会有一个核心从头到尾处理整件事。
  15.         */
  16.         if (tasklet_trylock(t)) {
  17.             if (!atomic_read(&t->count)) {
  18.                 if (!test_and_clear_bit(TASKLET_STATE_SCHED,
  19.                             &t->state))
  20.                     BUG();
  21.                 // 在这里执行回调函数
  22.                 // 请注意回调函数尽量不要调用 printk等函数
  23.                 t->func(t->data);
  24.                 tasklet_unlock(t);
  25.                 continue;
  26.             }
  27.             tasklet_unlock(t);
  28.         }
  30.         local_irq_disable();
  31.         t->next = NULL;
  32.         *__this_cpu_read(tasklet_vec.tail) = t;
  33.         __this_cpu_write(tasklet_vec.tail, &(t->next));
  34.         __raise_softirq_irqoff(TASKLET_SOFTIRQ);
  35.         local_irq_enable();
  36.     }
  37. }

参考资料

Top and Bottom Halves
Tasklet | Static Method
