1. 计算机网络体系结构分层


TCP/IP模型是互联网的基础，它是一系列网络协议的总称。这些协议可以划分为四层，分别为：

  • 链路层：负责封装和解封装IP报文，发送和接受ARP/RARP报文等。
  • 网络层：负责路由以及把分组报文发送给目标网络或主机。
  • 传输层：负责对报文进行分组和重组，并以TCP或UDP协议格式封装报文。
  • 应用层：负责向用户提供应用程序，比如HTTP、FTP、Telnet、DNS、SMTP等。

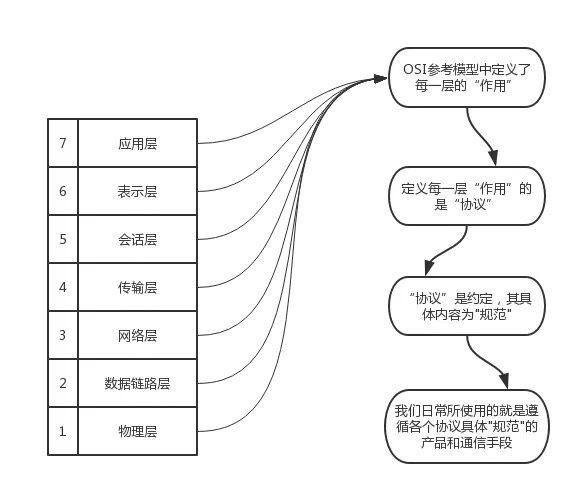

不难看出，**TCP/IP**与**OSI**在分层模块上稍有区别。**OSI**参考模型注重“通信协议必要的功能是什么”，而**TCP/IP**则更强调“在计算机上实现协议应该开发哪种程序”。

2. TCP/IP的含义

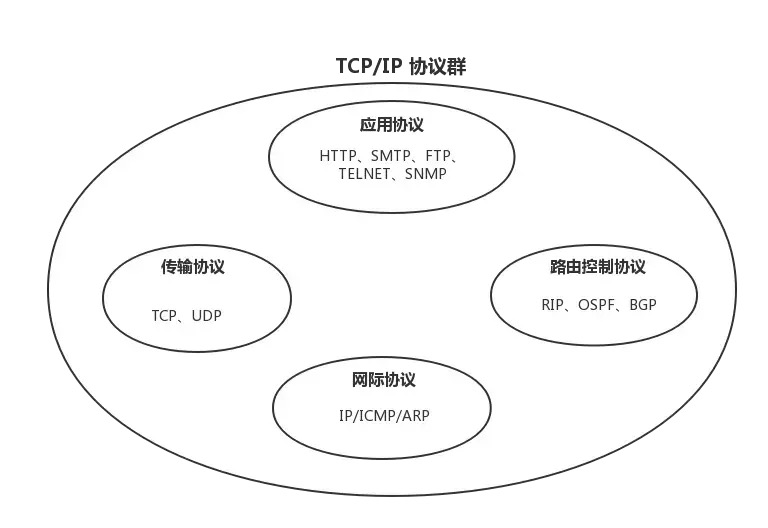

从字面意义上讲，有人可能会认为TCP/IP是指TCP和IP两种协议。实际生活当中有时也确实就是指这两种协议。然而在很多情况下，它只是利用IP进行通信时所必须用到的协议群的统称。具体来说，IP、ICMP、TCP、UDP、TELNET、FTP以及HTTP 等都属于TCP/IP协议。他们与TCP或IP的关系紧密，是互联网必不可少的组成部分。TCP/IP一词泛指这些协议，因此有时也称 **TCP/IP**为网际协议群。


**TCP**（传输控制协议）和**IP**（网际协议）是最先定义的两个核心协议，所以才统称为**TCP/IP**协议族。

3. TCP 包头

TCP（Transmission Control Protocol， 传输控制协议）是一种面向连接的、可靠的、基于字节流的传输层通信协议。当应用层向TCP层发送用于网间传输的、用8位字节表示的数据流，TCP则把数据流分割成适当长度的报文段，最大传输段大小（MSS）通常受该计算机连接的网络的数据链路层的最大传送单元（MTU）限制。之后**TCP**把数据包传给**IP**层，由它来通过网络将包传送给接收端实体的**TCP**层。

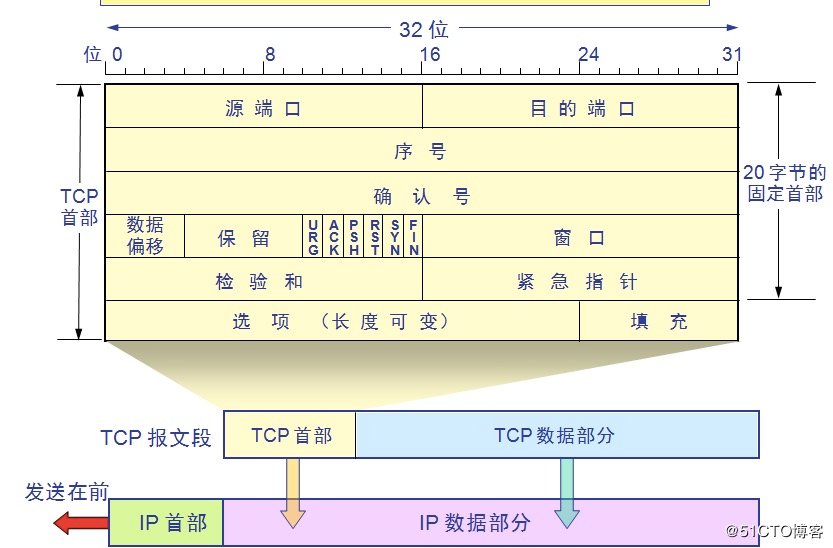

下图为TCP头部结构：


这里我们就介绍常用的几个字节：

  • Sequence number（seq）：顺序号，4个字节，用来标识从TCP源端向TCP目的端发送的数据字节流，它表示在这个报文段中的第一个数据字节的顺序号。如果将字节流看作在两个应用程序间的单向流动，则TCP用顺序号对每个字节进行计数。序号是32bit的无符号数，序号到达2^32 － 1后又从0开始。
  • Acknowledgement number（ack）：确认号，4个字节，包含发送确认的一端所期望收到的下一个顺序号。因此，确认序号应当是上次已成功收到数据字节顺序号加1。只有**ACK**标志为**1** 时确认序号字段才有效。
  • Control Flags（6位）：控制位，其中：
    • ACK：为1表示确认号有效，为0表示报文中不包含确认信息，忽略确认号字段。
    • SYN：为1表示连接请求。用于建立连接和使顺序号同步（synchronize）。用于请求连接。
    • FIN：为1表示发送方已经没有数据发送了，即关闭本方数据流。用于释放连接。

4. TCP 三次握手（重点）

  • TCP提供面向有连接的通信传输。面向有连接是指在数据通信开始之前先做好两端之间的准备工作。

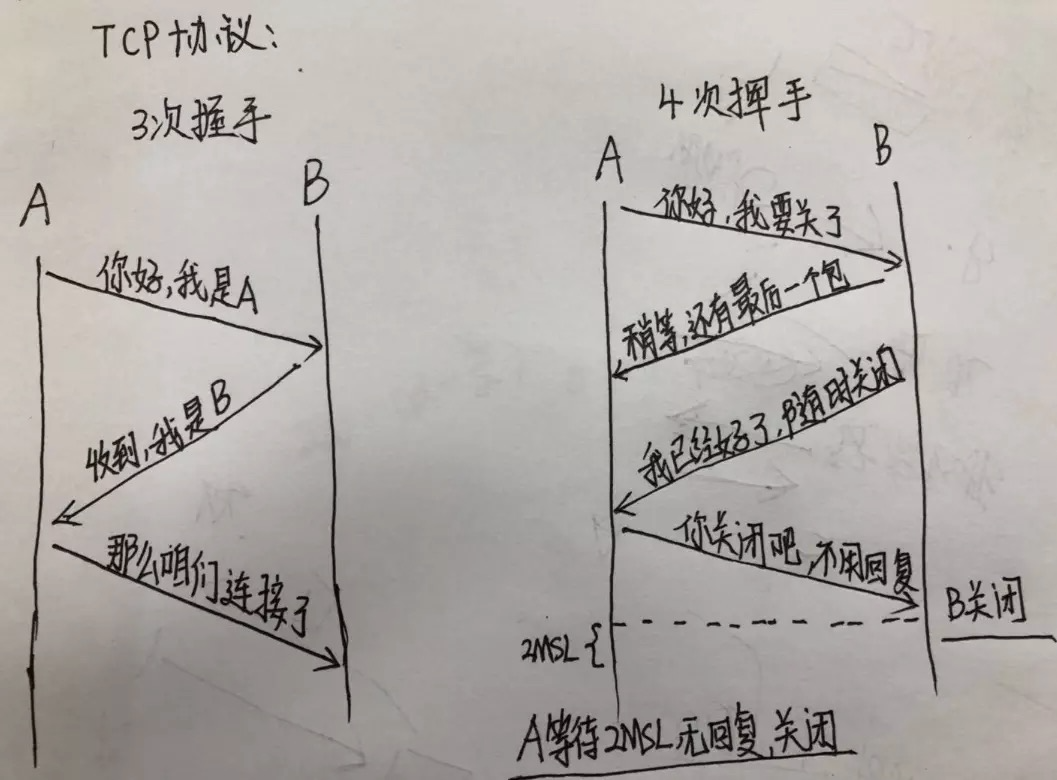

  • 所谓三次握手是指建立一个**TCP**连接时需要客户端和服务器端总共发送三个包以确认连接的建立。
  • 浏览器获得域名对应的IP地址后，浏览器与远程web服务器通过TCP三次握手协商来建立一个TCP/IP连接。

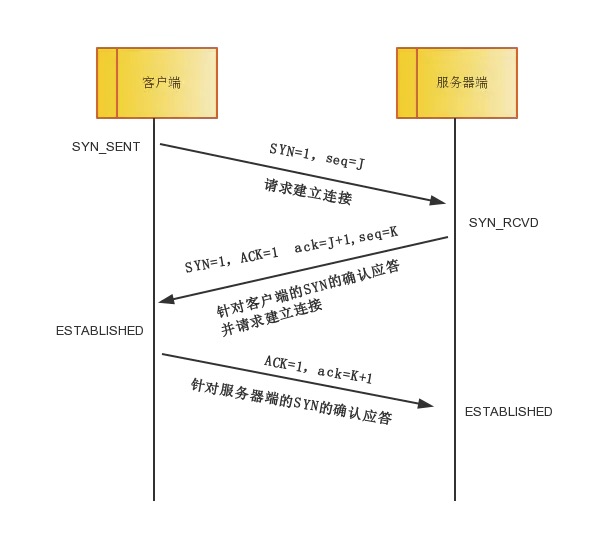

下面来看看三次握手的流程图：


  1. 第一次握手：客户端发送一个标志位为SYN=1、顺序号为seq=J的数据包给服务端，告知服务端：“我要跟你建立连接！你能收到我的请求吗？”。客户端进入SYN_SENT状态，等待服务端确认。
  2. 第二次握手：服务端收到数据包后由标志位SYN=1知道客户端请求建立连接，服务端发送一个标志位SYN和ACK都为1、确认号为ack=J+1、顺序号为seq=K的数据包发送给客户端，告知客户端：“我收到你的请求了，你能收到我的请求吗？”服务端进入SYN_RCVD状态。
  3. 第三次握手：客户端收到确认后，检查确认号ack是否为J+1，标志位ACK是否为1，如果正确则发送一个标志位为ACK=1、顺序号为ack=K+1的数据包给服务端，告知服务端：“我也能收到！”服务端检查顺序号ack是否为K+1，标志位ACK是否为1，如果正确则连接建立成功，客户端和服务端进入ESTABLISHED状态，完成三次握手，随后客户端与服务端之间可以开始传输数据了。

syn_sent: syn package has been sent syn_rcvd: syn package has been received

5. TCP 四次挥手（重点）

  • 四次挥手即终止TCP连接，就是指断开一个**TCP**连接时，需要客户端和服务端总共发送**4**个包以确认连接的断开。
  • 由于TCP连接是全双工的，因此，每个方向都必须要单独进行关闭，这一原则是当一方完成数据发送任务后，发送一个FIN来终止这一方向的连接，收到一个FIN只是意味着这一方向上没有数据流动了，即不会再收到数据了，但是在这个TCP连接上仍然能够发送数据，直到这一方向也发送了FIN。首先进行关闭的一方将执行主动关闭，而另一方则执行被动关闭。

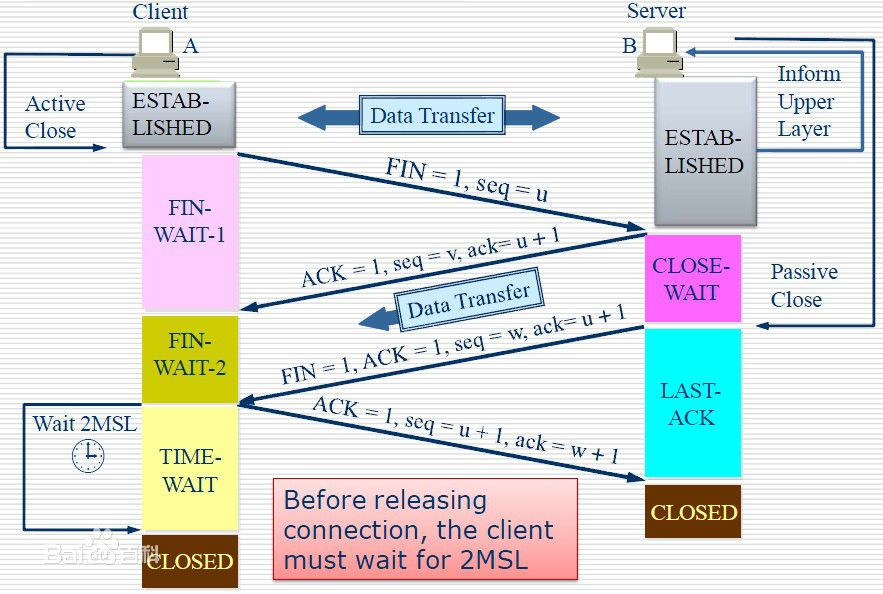

下面来看看四次挥手的流程图：


中断连接端可以是客户端，也可以是服务器端。

  1. 第一次挥手：客户端发送一个标志位FIN=1，顺序号为seq=u的数据包，用来关闭客户端到服务器端的数据传送，客户端进入FIN_WAIT_1状态。意思是说：“我客户端没有数据要发给你了，”但是如果你服务器端还有数据没有发送完成，则不必急着关闭连接，可以继续发送数据。
  2. 第二次挥手：服务器端收到数据包后由标志位FIN=1知道客户端要释放连接，服务器端将标志位ACK都置为1，确认号ack=u+1，随机产生一个顺序号seq=v，并将该数据包发送给客户端，告诉客户端：“你的请求我收到了，但是我还没准备好，请你继续等我的消息。”客户端就进入FIN_WAIT_2状态继续等待服务器端的FIN报文。服务器端进入SYN_RCVD状态。
  3. 第三次挥手：当服务器端确定数据已发送完成，则向客户端发送标志位FIN=1和ACK=1，确认号为ack=u+1，自己的顺序号为seq=w的报文，告诉客户端：“好了，我这边数据发完了，准备好关闭连接了。”服务器端进入LAST_ACK状态。
  4. 第四次挥手：客户端收到FIN=1的报文后，并检查确认号ack是否为u+1，标志位ACK是否为1，如果正确，客户端就知道可以关闭连接了。这个时候客户端再发送一个标志位为ACK=1、顺序号为seq=u+1、确认号为ack=w+1的数据包给服务端，告诉服务端：“你关闭连接吧，等你关闭了，我也关闭。”客户端进入TIME_WAIT状态。服务器端验证报文后，就知道可以断开连接了，立刻进入CLOSED状态。客户端等待了2MSL后依然没有收到回复，则证明服务器端已正常关闭，那好，我客户端也可以关闭连接了。最终完成了四次挥手。

上面是一方主动关闭，另一方被动关闭的情况，实际中还会出现同时发起主动关闭的情况。

6. TCP/IP 通信传输流

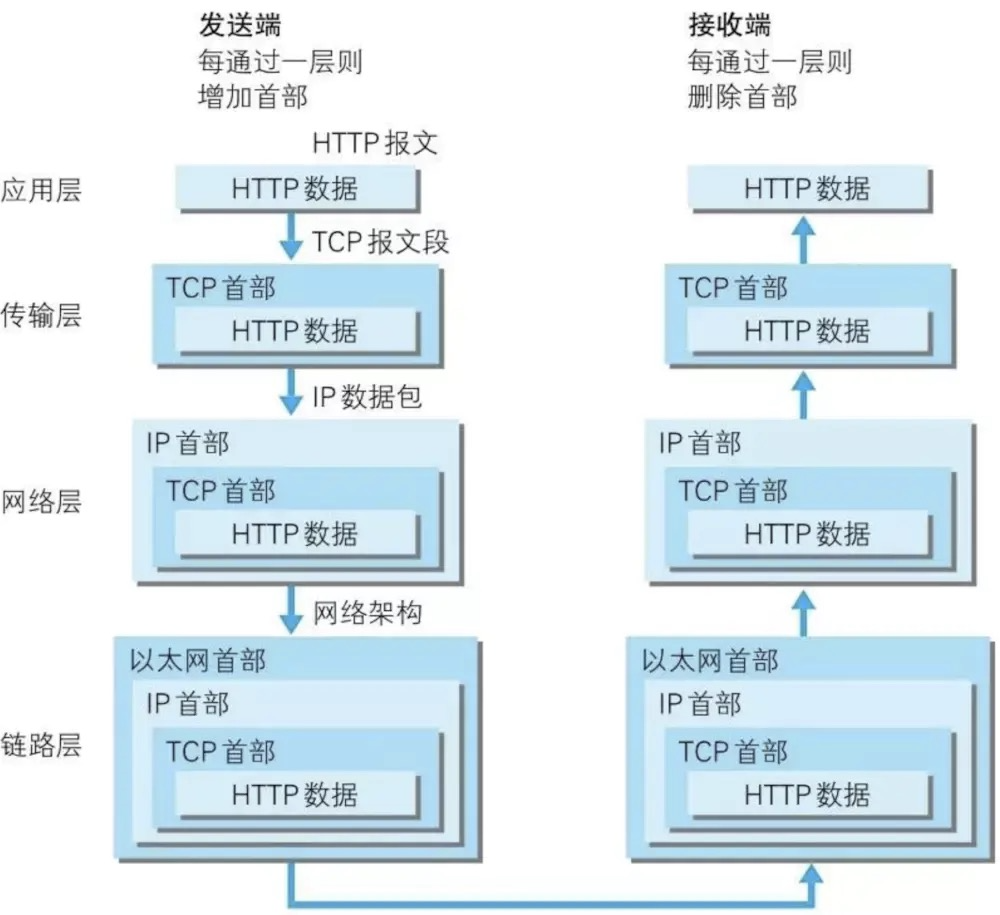

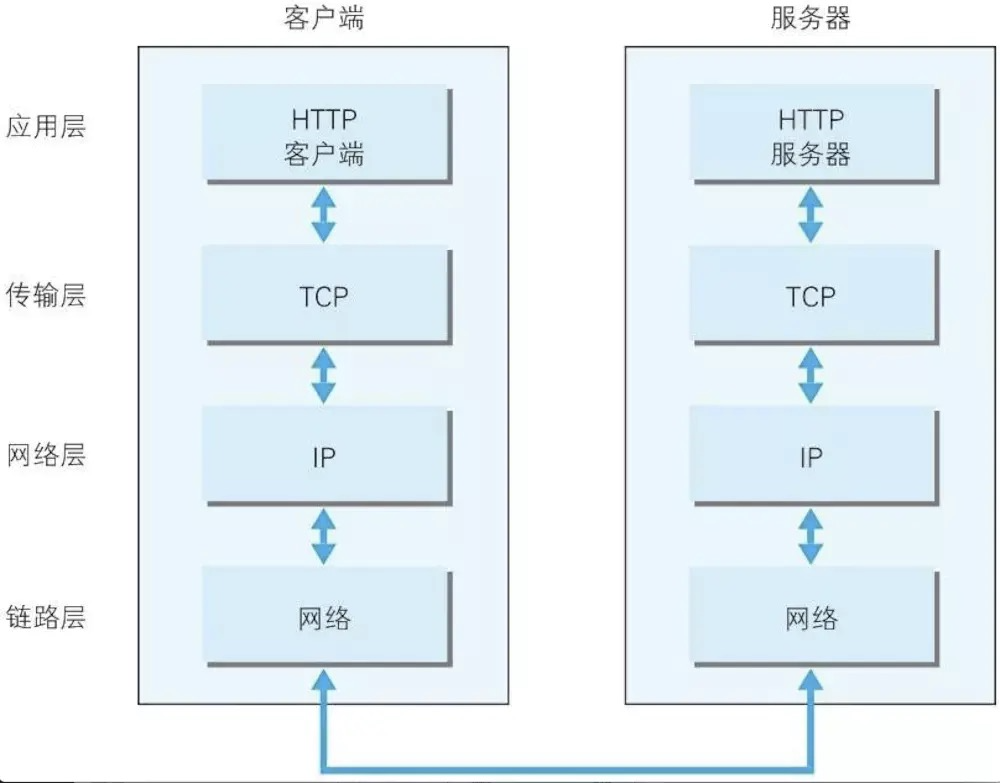

TCP/IP通过分层管理进行网络通信，发送端从应用层往下走，接收端则往应用层上层走。然后便一层层包裹，解析。


  • 发送端，每经过一层会打上该层所属的首部信息。
  • 接收端，每经过一层会把对应的首部信息解析。

7. TCP 和 UDP

在网络体系结构中网络通信的建立必须是在通信双方的对等层进行，不能交错。在整个数据传输过程中，数据在发送端时经过各层时都要附加上相应层的协议头和协议尾（仅数据链路层需要封装协议尾）部分，也就是要对数据进行协议封装，以标识对应层所用的通信协议。TCP/IP中有两个具有代表性的传输层协议——TCP和UDP。

7.1 区别

  • 是否面向连接

面向连接，是指发送数据之前必须在两端建立连接。TCP需要经过三次握手才能建立连接。UDP则不需要，想发数据就可以发送。

  • 是否可靠

可靠性体现在是否建立连接上，如果通信都不需要建立连接，想发就发，这样的情况肯定不可靠。并且收到什么数据就传递什么数据，并且也不会备份数据，发送数据也不会关心对方是否已经正确接收到数据了。所以TCP是可靠的，UDP是不可靠的。

  • 连接对象个数

每条TCP传输连接只能有两个端点，只能进行点对点的数据传输，不支持多播和广播传输方式。而UDP不止支持一对一的传输方式，同样支持一对多、多对多、多对一的方式，也就是说UDP提供了单播，多播，广播的功能。

  • 传输方式

UDP是面向报文的，只是数据报文的搬运工，不会对数据报文进行任何拆分和拼接操作，在添加首部后就向下交付IP层。因此，应用程序必须选择合适大小的报文。TCP则不像UDP一样那样一个个报文独立地传输，而是在不保留报文边界的情况下以字节流方式进行传输。

  • 传输效率

UDP的头部开销小，只有8字节，相比TCP的至少20字节（最大60字节）要少得多，并且UDP传输不像TCP传输要建立连接，在传输数据报文时UDP是很高效的。

  • 适用场景

UDP适用于一些实时应用（IP电话、视频会议、直播等）。TCP适用于要求可靠传输的应用，例如文件传输。

总结：

  • TCP向上层提供面向连接的可靠服务，UDP向上层提供无连接不可靠服务。
  • 虽然UDP并没有TCP传输来的准确，但是也能在很多实时性要求高的地方有所作为。
  • 对数据准确性要求高，速度可以相对较慢的，可以选用TCP。

7.2 运行协议

  • 运行在TCP协议上的协议：
    • HTTP（Hypertext Transfer Protocol）：超文本传输协议，主要用于普通浏览。
    • HTTPS（HTTP over SSL）：安全超文本传输协议，HTTP协议的安全版本。
    • FTP（File Transfer Protocol）：文件传输协议，用于文件传输。
    • POP3（Post Office Protocol, version 3）：邮局协议，收邮件用。
    • SMTP（Simple Mail Transfer Protocol）：简单邮件传输协议，用来发送电子邮件。
    • TELNET（Teletype over the Network）：网络电传，通过一个终端（terminal）登陆到网络。
    • SSH（Secure Shell）：用于替代安全性差的TELNET，用于加密安全登陆用。
  • 运行在UDP协议上的协议：
    • BOOTP（Boot Protocol）：启动协议，应用于无盘设备。
    • NTP（Network Time Protocol）：网络时间协议，用于网络同步。
    • DHCP（Dynamic Host Configuration Protocol）：动态主机配置协议，动态配置IP地址。
  • 运行在TCP和UDP协议上：
    • DNS（Domain Name Service）：域名系统，用于完成地址查找，邮件转发等工作。

8. 常见的面试题

8.1 为什么 TCP 连接的时候是三次握手，关闭的时候却是四次挥手？

因为当服务端收到客户端的SYN报文的连接请求后，它可以把ACK和SYN（ACK起应答作用，而SYN起同步作用）放在一个报文里来发送。但是关闭连接时，当服务端收到FIN报文时，它仅仅表示对方没有数据发送给你了，可是服务端所有的报文还没发送完，所以只能先回复一个ACK报文，告诉Client端：“你发的FIN报文我收到了。”等服务端报文都发送完了，再发送FIN报文给对方来表示你同意可以关闭连接了。故需要四步握手。


8.2 为什么 TIME_WAIT 状态需要经过2MSL（最大报文段生存时间）才能返回到 CLOSED 状态？

由于网络是不可靠的，客户端发送出最后的**ACK**回复，该**ACK**可能丢失。服务端如果没有收到**ACK**，将不断重复发送**FIN**片段。所以客户端不能立即关闭，它必须确认客户端接收到了该ACK。客户端会在发送出ACK之后进入到TIME_WAIT状态。

客户端会设置一个计时器，等待2MSL的时间。如果在该时间内再次收到FIN，那么客户端会重发ACK并再次等待2MSL。所谓的2MSL是两倍的MSL（Maximum Segment Lifetime）。MSL指一个片段在网络中最大的存活时间，**2MSL**就是一个发送和一个回复所需的最大时间。如果直到2MSL，客户端都没有再次收到FIN的报文，那么客户端推断ACK已经被成功接收，则结束TCP连接。

8.3 为什么 TCP 不能用两次握手进行连接？

弄清这个问题，我们需要先弄明白三次握手的目的是什么，能不能只用两次握手来达到同样的目的。

  • 第一次握手：客户端发包，服务端收到了。

这样服务端就能得出结论：客户端的发送能力，服务端自己的接收能力是正常的。

  • 第二次握手：服务端发包，客户端收到了。

这样客户端就能得出结论：服务端的接收、发送能力正常，客户端自己的发送、接收能力正常。不过此时，服务端并不能确认客户端的接收能力是否正常。

  • 第三次握手：客户端发包，服务端收到了。

这样服务端就能得出结论：客户端的接收、发送能力正常，服务端自己的接收、发送能力也正常。

因此，需要三次握手才能确认双方的接收与发送能力是否正常。

8.4 如果已经建立了连接，但是客户端突然出现故障了怎么办？

TCP还设有一个保活计时器，显然，客户端如果出现故障，服务器不能一直等下去，白白浪费资源。

服务器每收到一次客户端的请求后都会重新复位这个计时器，时间通常是设置为两小时，若两小时还没有收到客户端的任何数据，服务器就会发送一个探测报文段，以后每隔**75**秒钟发送一次。若一连发送10个探测报文仍然没反应，服务器就认为客户端出了故障，接着就关闭连接。

8.5 什么是半连接队列？

服务器第一次收到客户端发送的标志位为**SYN=1**的包之后，就会处于**SYN_RCVD**状态，此时双方还没有完全建立其连接，服务器会把此种状态下请求连接放在一个队列里，我们把这种队列称之为半连接队列。

当然还有一个全连接队列，就是已经完成三次握手，建立起连接的就会放在全连接队列中。如果队列满了就有可能会出现丢包现象。

8.6 SYN （洪范）攻击是什么？

首先补充一点关于SYN-ACK重传次数的问题：

服务器发送完**SYN-ACK**包，如果未收到客户确认包，服务器进行首次重传，等待一段时间仍未收到客户确认包，进行第二次重传。如果重传次数超过系统规定的最大重传次数，系统将该连接信息从半连接队列中删除。

目前，Linux下默认会进行5次重发SYN-ACK包，重试的间隔时间从1s开始，下次的重试间隔时间是前一次的双倍，5次的重试时间间隔为1s，2s，4s，8s，16s，总共31s，第5次发出后还要等32s都知道第5次也超时了。

所以，总共需要1s + 2s + 4s+ 8s+ 16s + 32s = 63s，TCP才会断开这个连接。

由于，SYN超时需要63秒，那么就给攻击者一个攻击服务器的机会。SYN攻击就是Client在短时间内伪造大量不存在的IP地址，并向Server不断地发送SYN包，Server则回复确认包，并等待Client确认，由于源地址不存在，因此**Server**需要不断重发直至超时，这些伪造的**SYN**包将长时间占用半连接队列，导致正常的SYN请求因为队列满而被丢弃，从而引起网络拥塞甚至系统瘫痪。SYN攻击是一种典型的DoS/DDoS攻击。

检测SYN攻击非常的方便，当你在服务器上看到大量的半连接状态时，特别是源IP地址是随机的，基本上可以断定这是一次SYN攻击。在Linux/Unix上可以使用系统自带的netstats命令来检测SYN攻击。

  1. netstat -n -p TCP | grep SYN_RECV

常见的防御SYN攻击的方法有如下几种：

  • 缩短超时（SYN Timeout）时间
  • 增加最大半连接数
  • 过滤网关防护
  • SYN cookies技术
