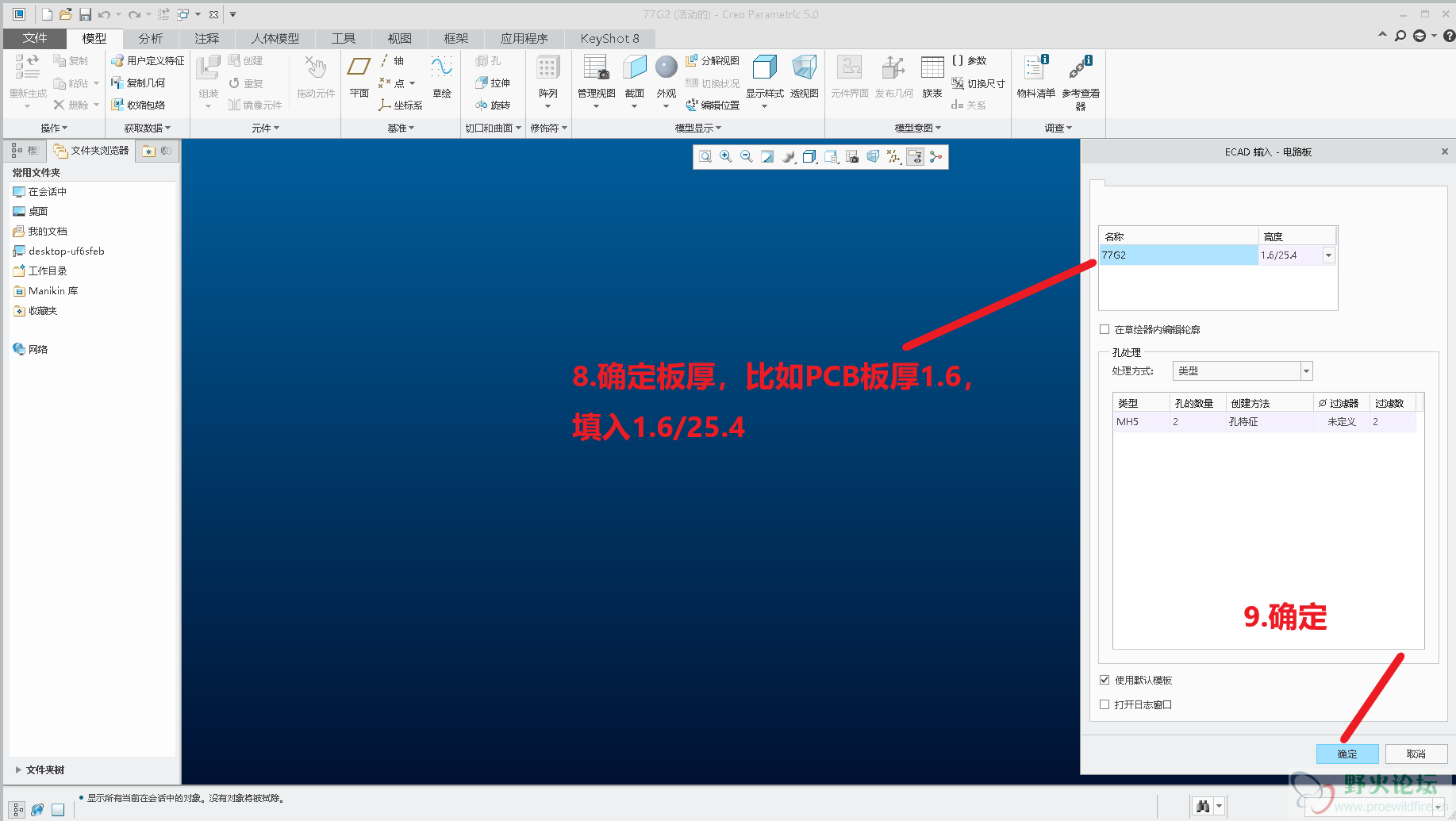

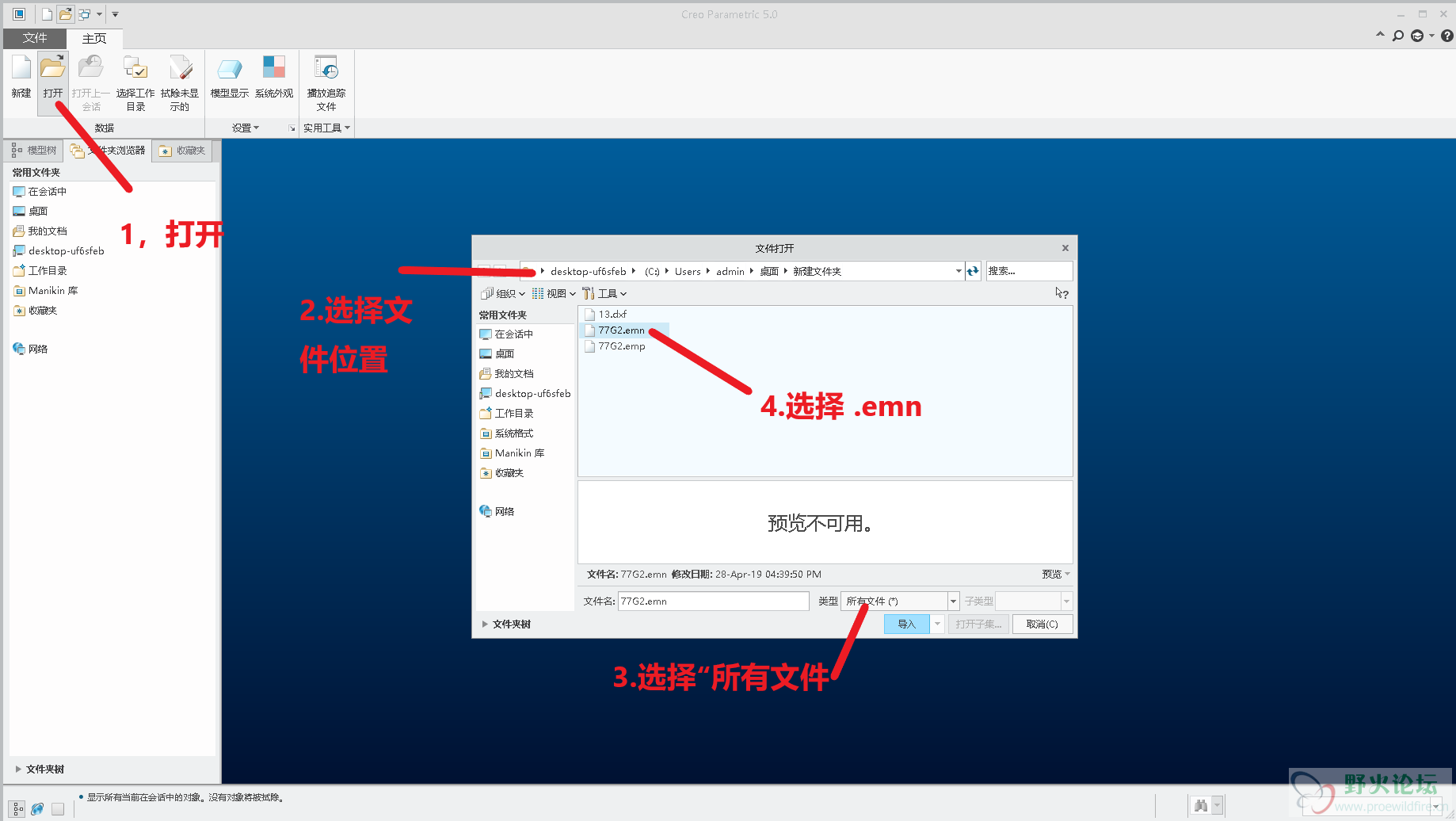

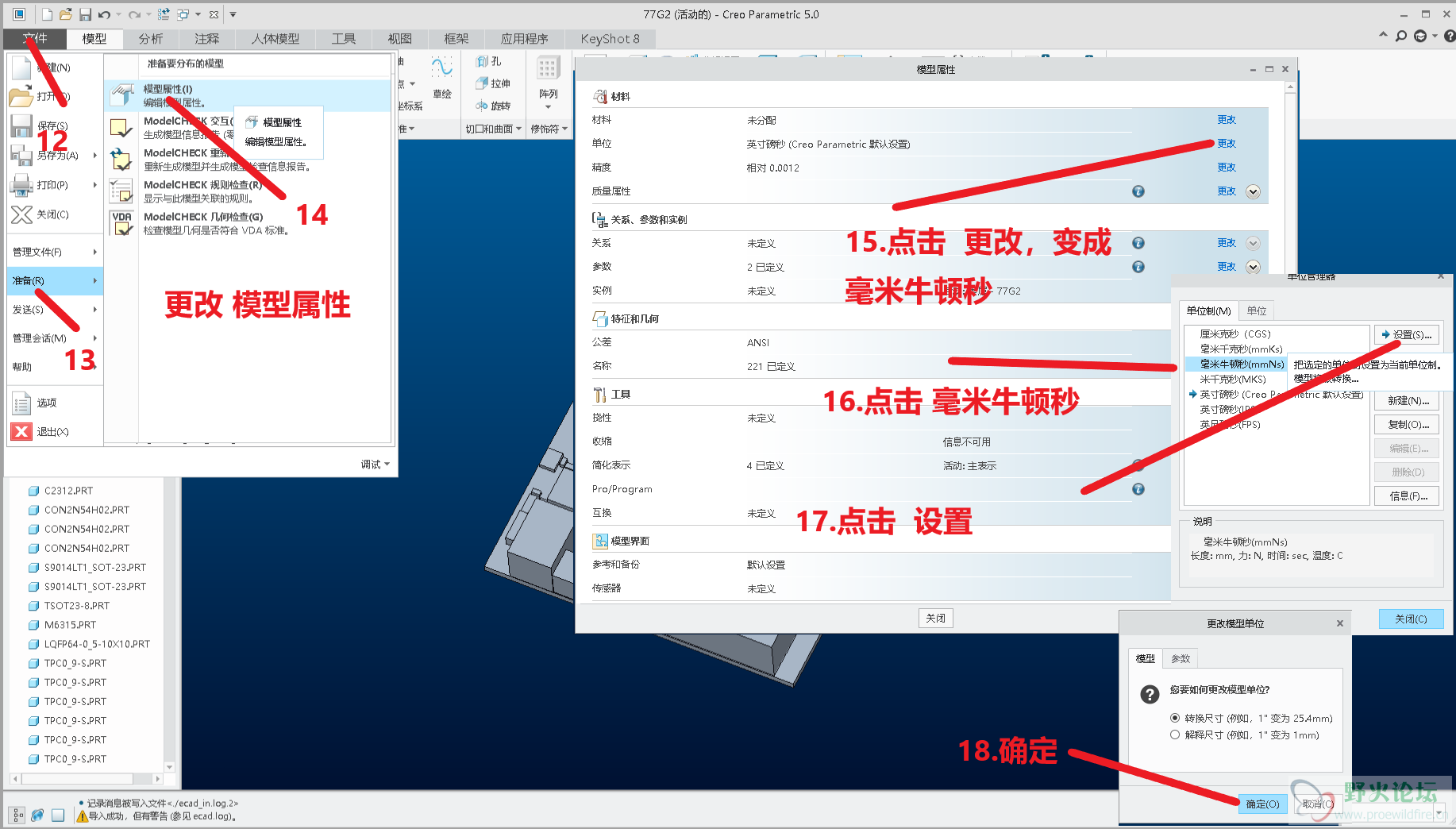

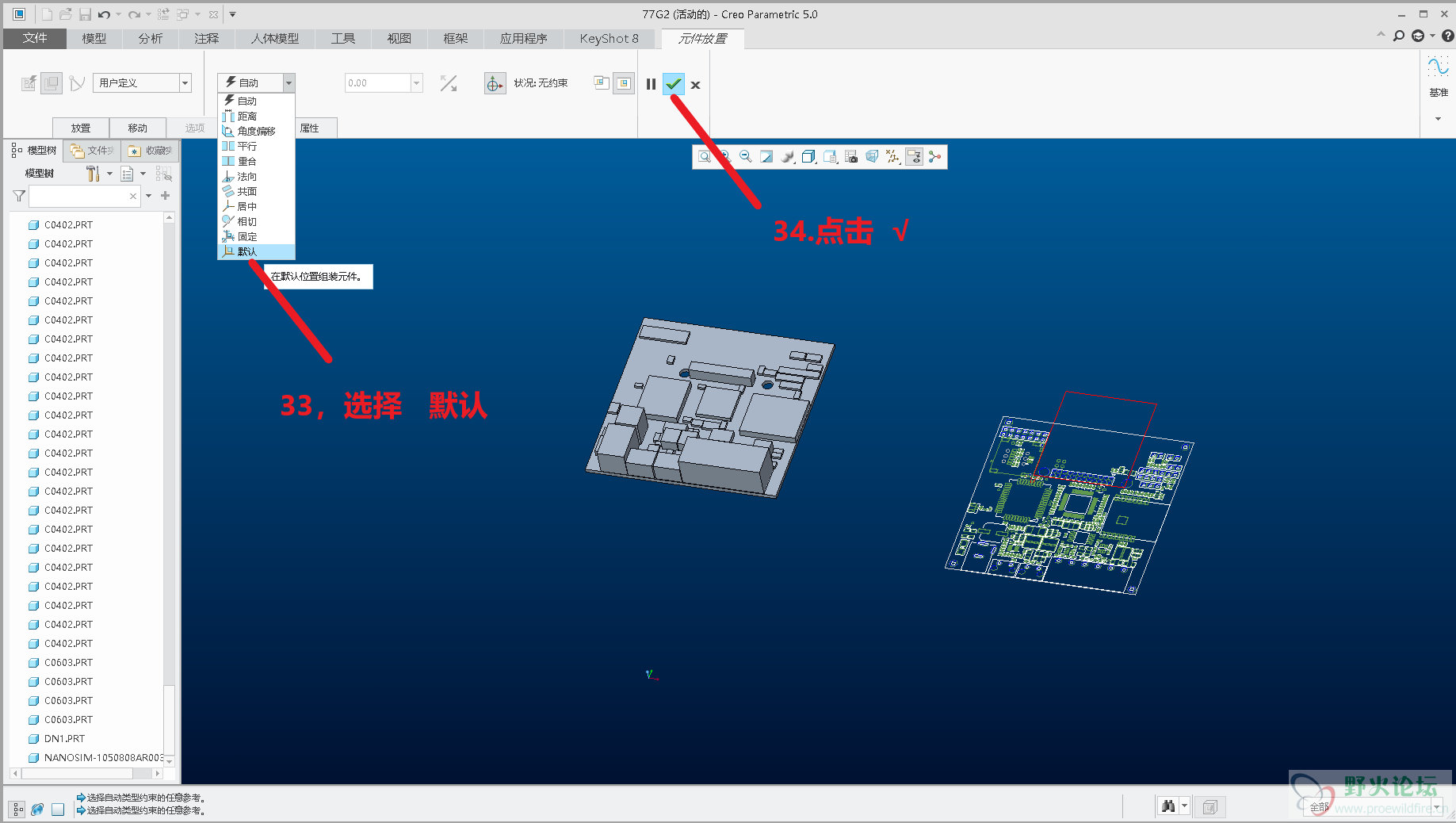

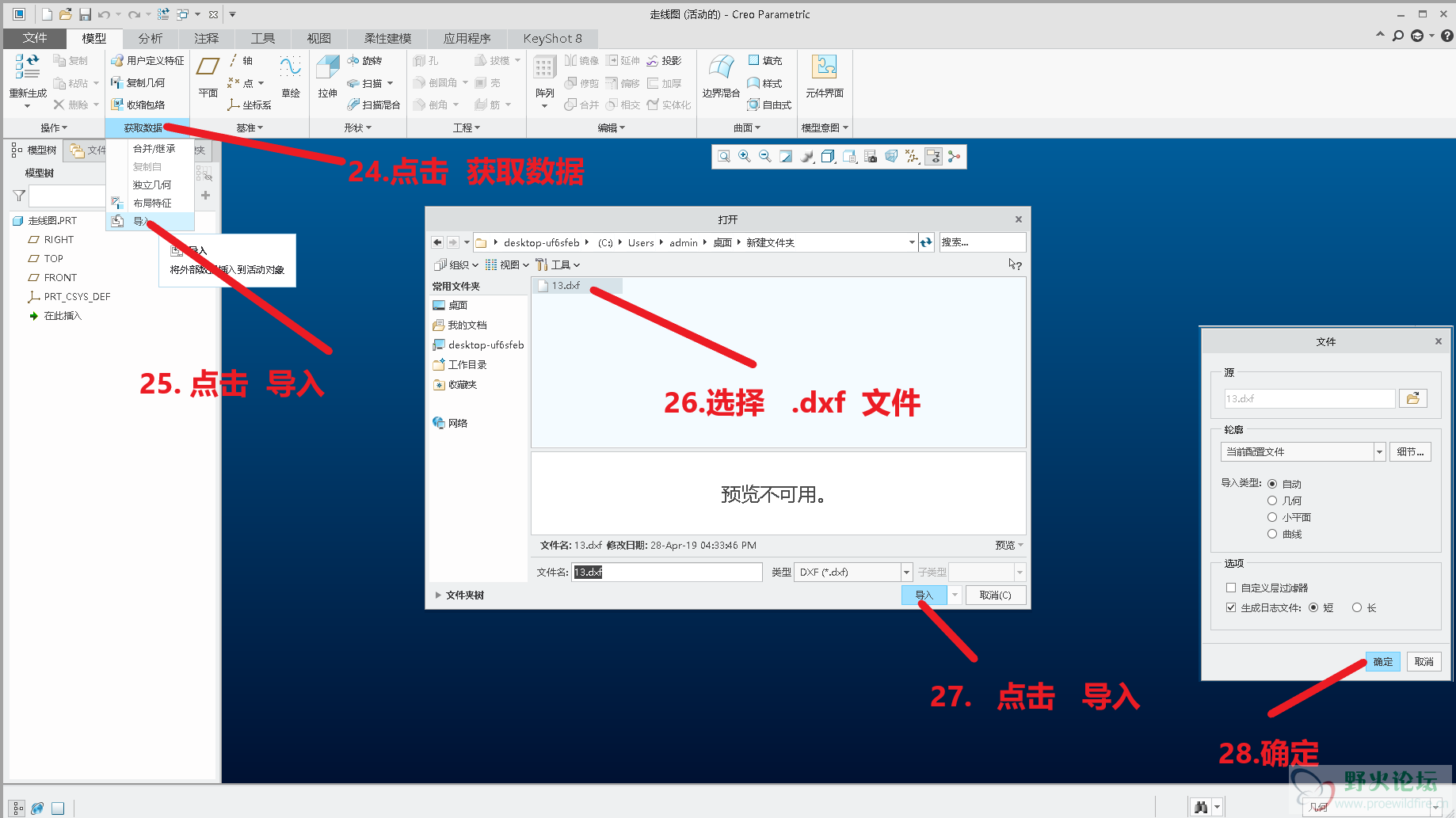

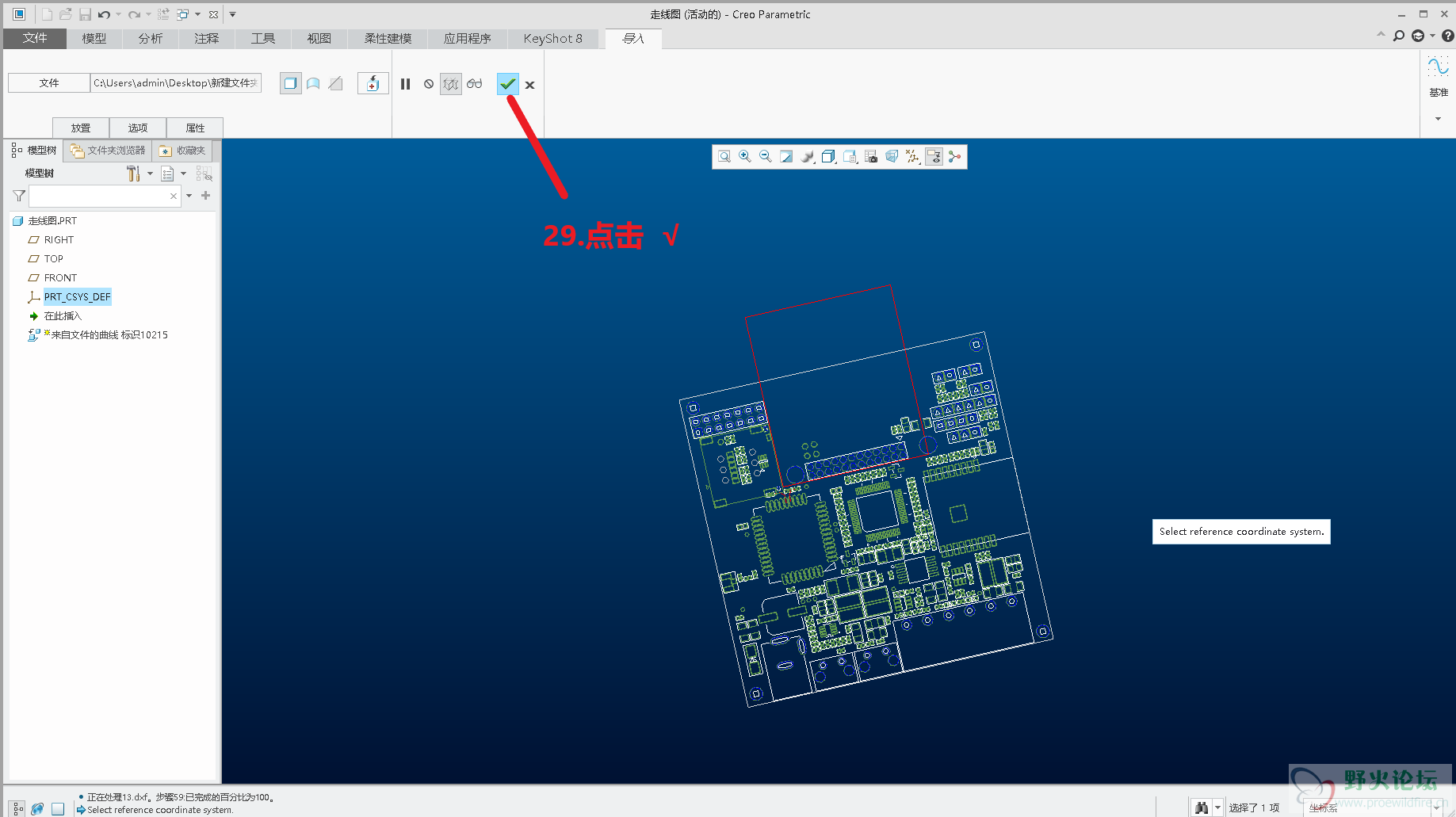

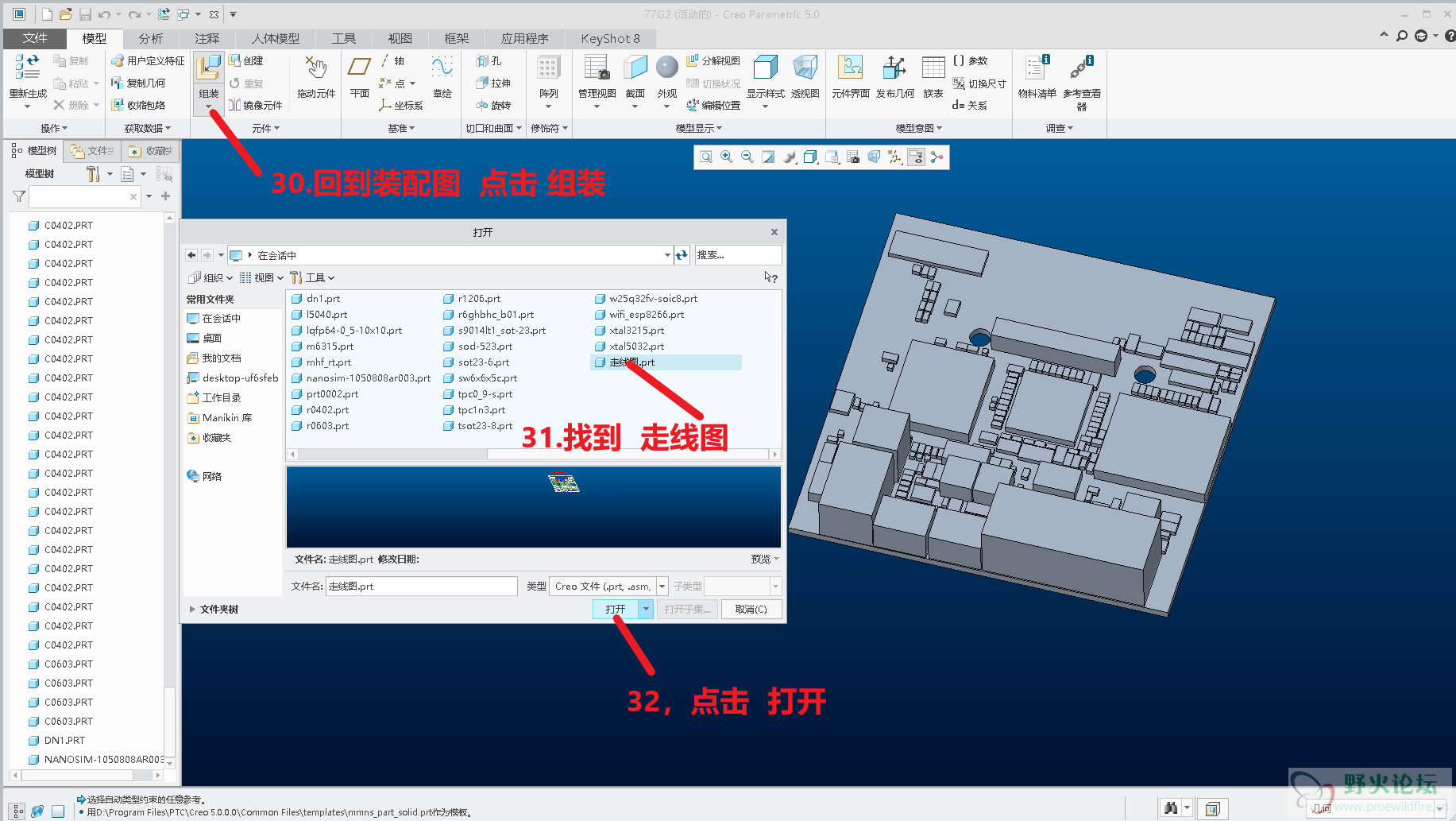

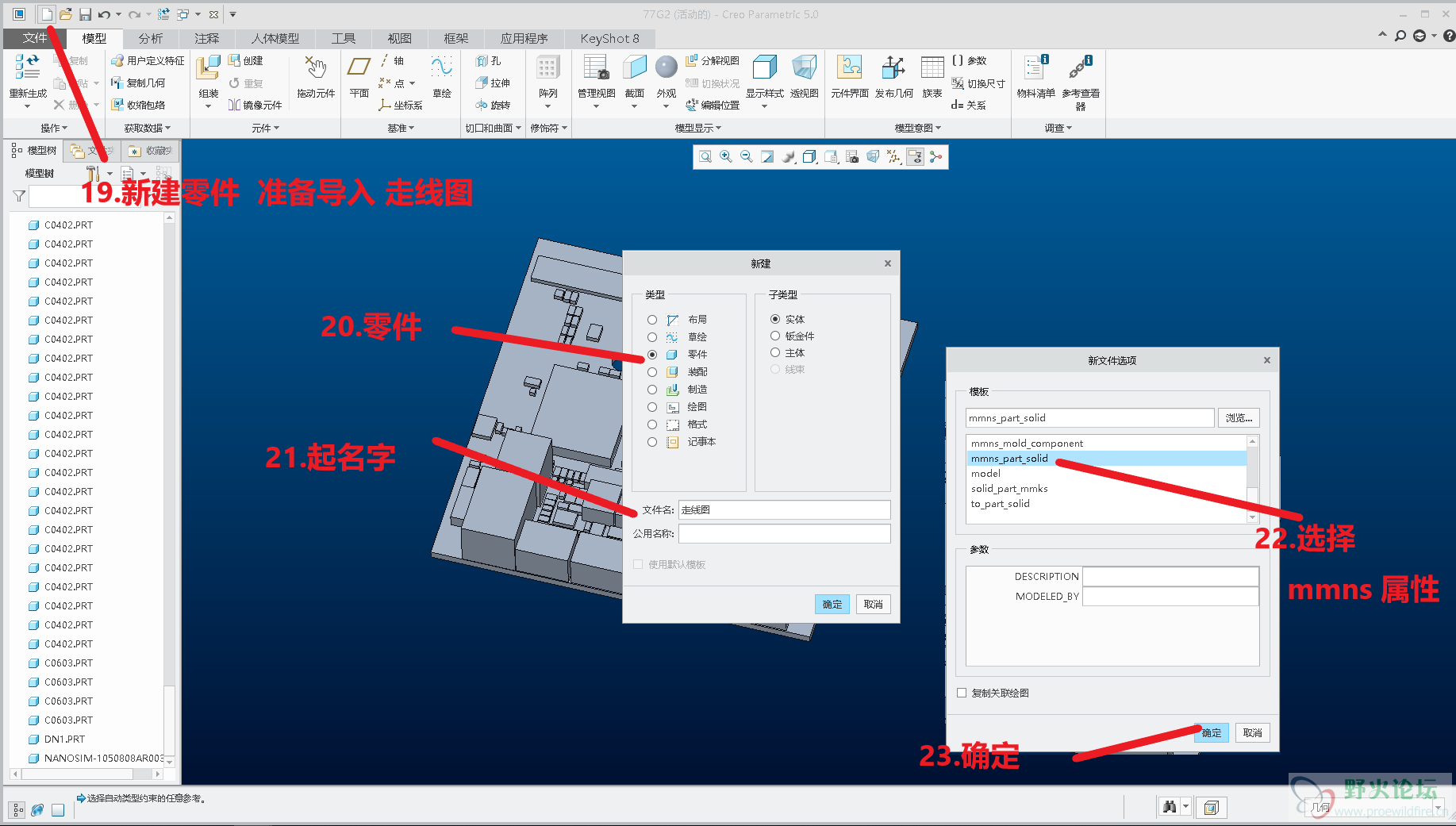

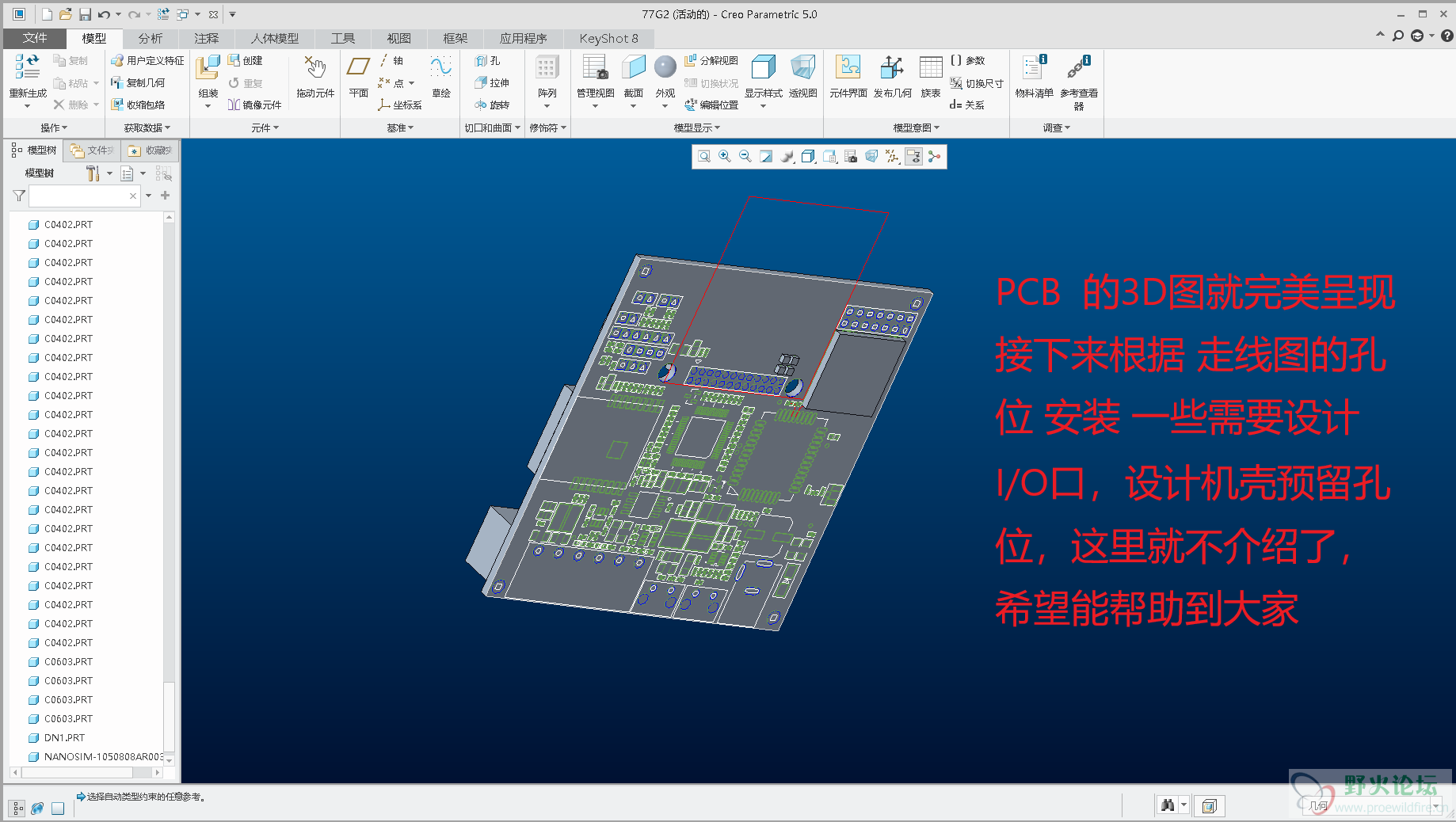

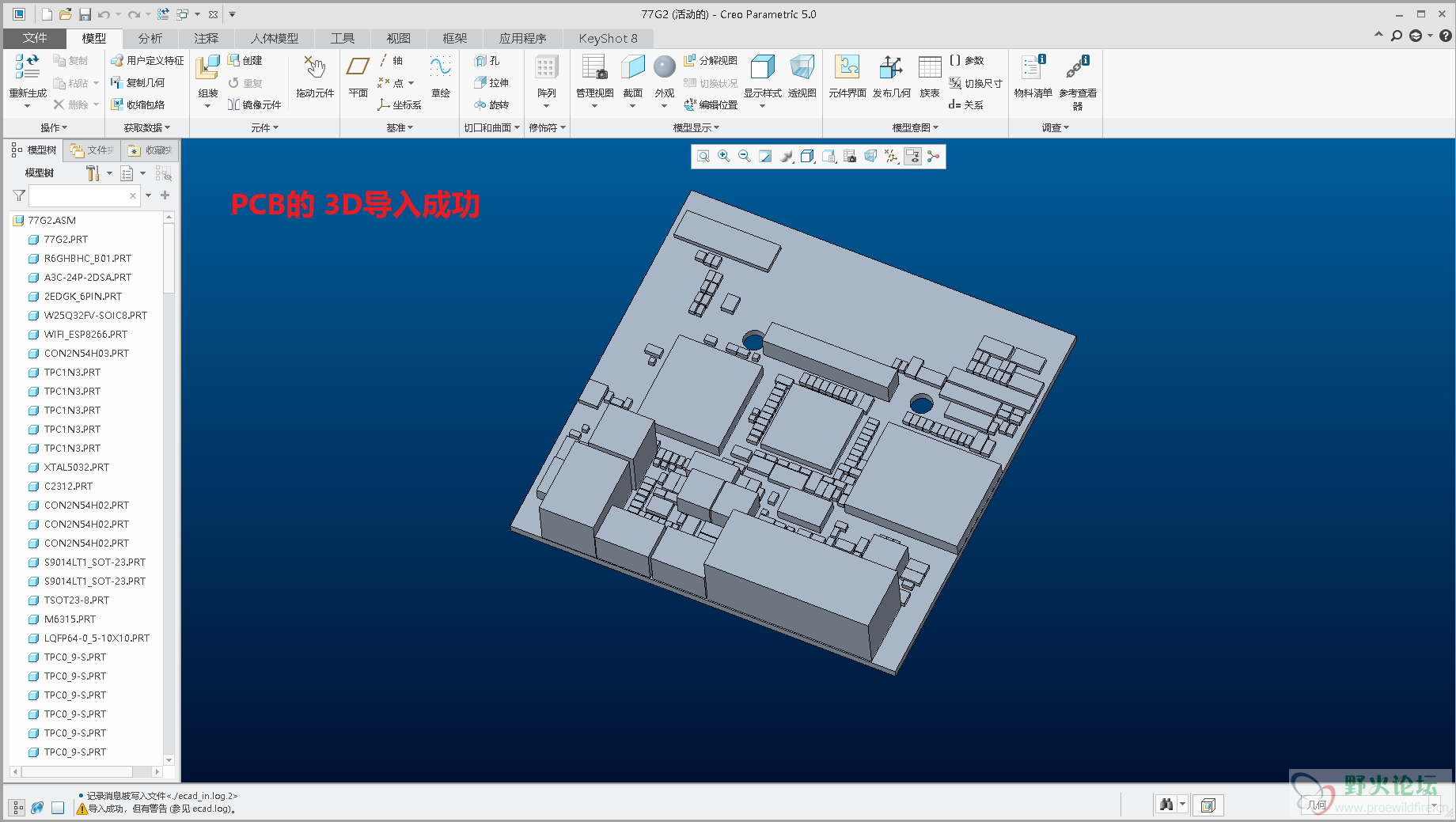

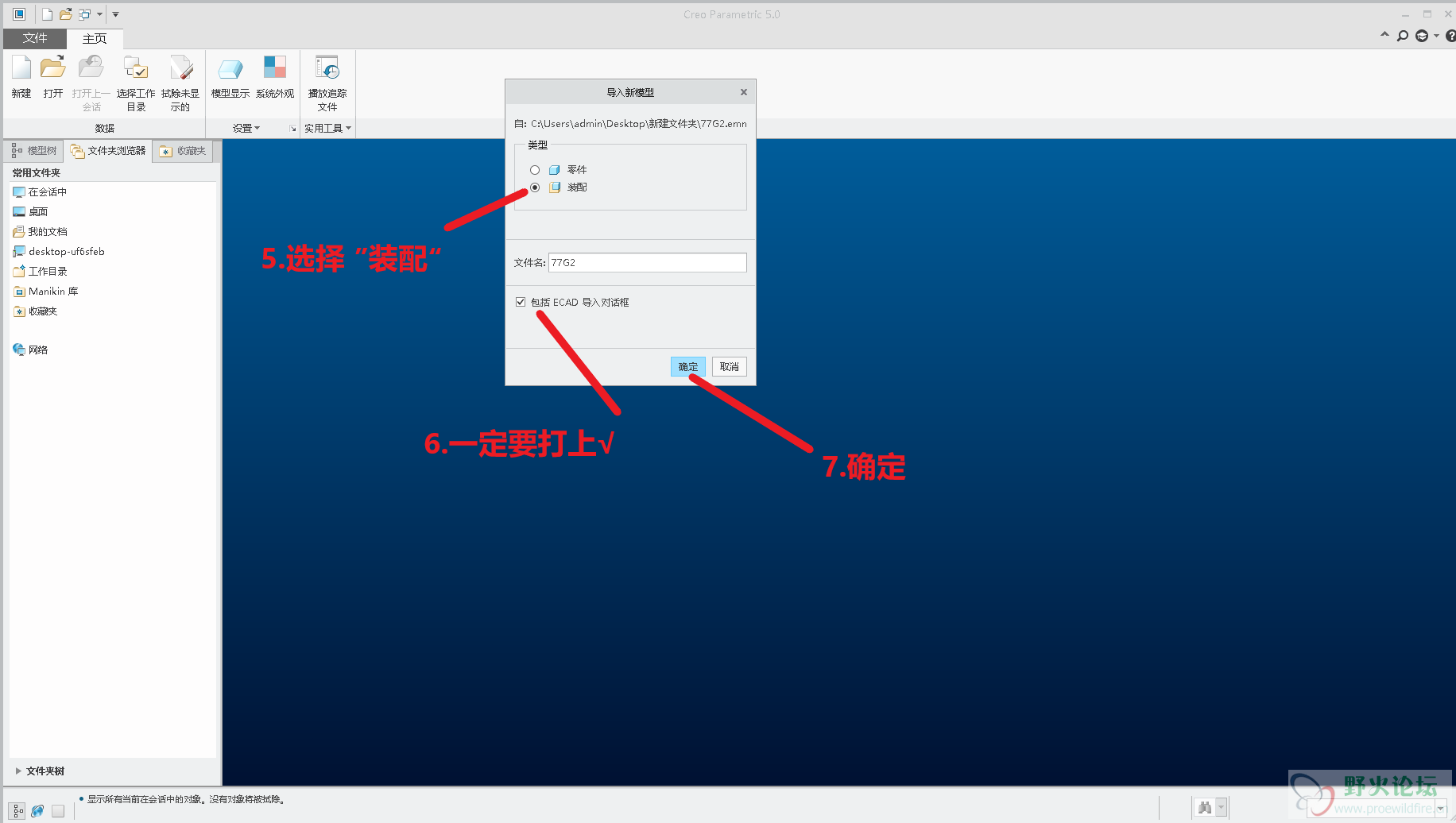

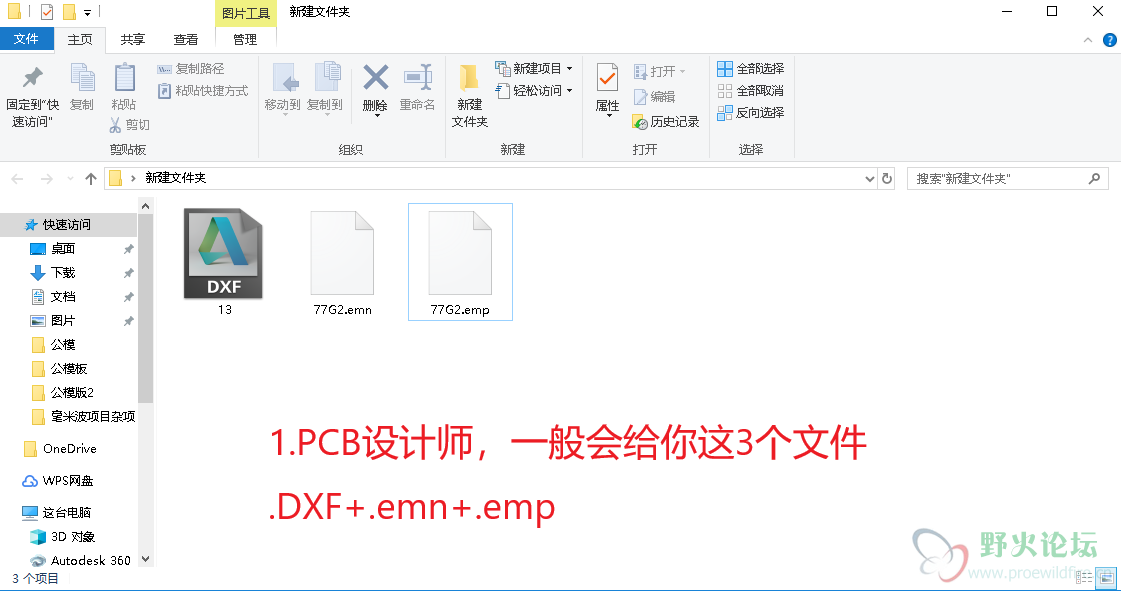

现在做 物联网电子产品,我们creo设计属于结构设计,经常要与电气工程师,PCB排布走线设计师打交道,通常PCB做好了之后,会导入到CREO,做结构设计,在机壳上开孔,所以,给大家分享 PCB板文件导入 creo的方法,回了的大神们,走过了勿喷;不会的同学,我们一起学习,与大家一起进步,谢谢

    基于 creo5.0
