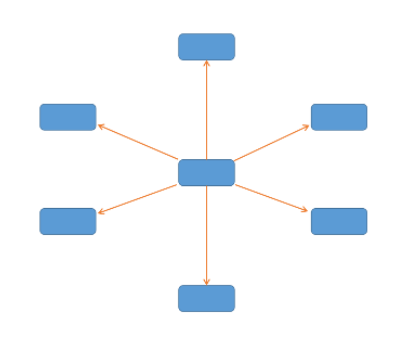

1. 星型拓扑

    星形拓扑结构具有以下优点：
    (1)控制简单。
    (2)故障诊断和隔离容易。
    (3)方便服务。
    星形拓扑结构的缺点：
    (1)电缆长度和安装工作量可观。
    (2)中央节点的负担较重，形成瓶颈。
    (3)各站点的分布处理能力较低。
    2.总线型
    总线拓扑结构的优点：
    (1)总线结构所需要的电缆数量少。
    (2)总线结构简单，又是无源工作，有较高的可靠性。
    (3)易于扩充，增加或减少用户比较方便。
    总线拓扑的缺点：
    (1)总线的传输距离有限，通信范围受到限制。
    (2)故障诊断和隔离较困难。
    (3)分布式协议不能保证信息的及时传送，不具有实时功能
    3.环形拓扑
    环形拓扑的优点：
    (1)电缆长度短。
    (2)操作简单。
    (3)可使用光纤。
    环形拓扑的缺点：
    (1)节点的故障会引起全网故障。
    (2)故障检测困难。
    (3)环形拓扑结构在负载很轻时，信道利用率相对较低。
