查询sql基础架构

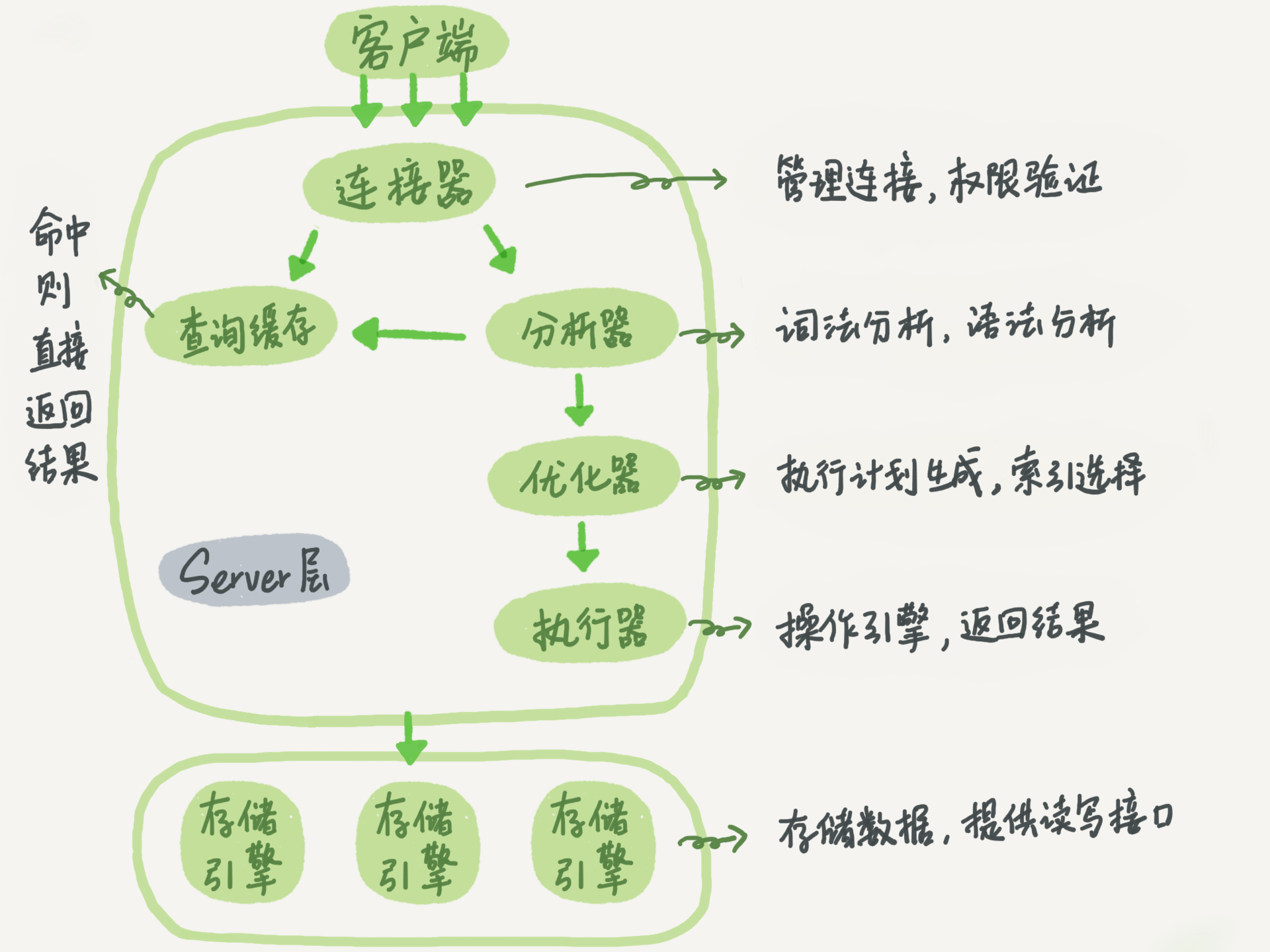

MySQL可以分为Server层和存储引擎层两部分。
Server层包括连接器、查询缓存、分析器、优化器、执行器等，涵盖MySQL的大多数核心服务功能，以及所有的内置函数（如日期、时间、数学和加密函数等），所有跨存储引擎的功能都在这一层实现，比如存储过程、触发器、视图等。
而存储引擎层负责数据的存储和提取。其架构模式是插件式的，支持InnoDB、MyISAM、Memory等多个存储引擎。现在最常用的存储引擎是InnoDB，它从MySQL 5.5.5版本开始成为了默认存储引擎。

连接顺序

1.连接器

连接器负责跟客户端建立连接、获取权限、维持和管理连接。
一般数据库使用长链接，如果客户端持续有请求，则一直使用同一个连接。但是会出现问题 有些时候MySQL占用内存涨得特别快，这是因为MySQL在执行过程中临时使用的内存是管理在连接对象里面的。这些资源会在连接断开的时候才释放。所以如果长连接累积下来，可能导致内存占用太大，被系统强行杀掉（OOM），从现象看就是MySQL异常重启了。 MySQL 5.7之后通过执行 mysql_reset_connection来重新初始化连接资源，将连接恢复到刚刚创建完时的状态。

2.查询缓存

MySQL拿到一个查询请求后，会先到查询缓存看看，之前是不是执行过这条语句。之前执行过的语句及其结果可能会以key-value对的形式，被直接缓存在内存中。key是查询的语句，value是查询的结果。
但是大多数情况下不要使用查询缓存：查询缓存的失效非常频繁，只要有对一个表的更新，这个表上所有的查询缓存都会被清空；MySQL 8.0版本直接将查询缓存的整块功能删掉了。

3.分析器

如果没有命中查询缓存，就要开始真正执行语句了。
分析器先会做“词法分析”。你输入的是由多个字符串和空格组成的一条SQL语句，MySQL需要识别出里面的字符串分别是什么，代表什么。
根据词法分析的结果，语法分析器会根据语法规则，判断你输入的这个SQL语句是否满足MySQL语法。

4.优化器

在开始执行之前，还要先经过优化器的处理。
优化器是在表里面有多个索引的时候，决定使用哪个索引；或者在一个语句有多表关联（join）的时候，决定各个表的连接顺序。
解析树转化成执行计划，找到最好的执行计划（基于CBO成本查询优化器）。

5.执行器

开始执行的时候，要先判断一下你对这个表T有没有执行查询的权限，如果没有，就会返回没有权限的错误。
数据库的慢查询日志中看到一个rows_examined的字段，表示这个语句执行过程中扫描了多少行。这个值就是在执行器每次调用引擎获取数据行的时候累加的。执行器调用一次，在引擎内部则扫描了多行，因此引擎扫描行数跟rows_examined并不是完全相同的。

小结

1，连接
连接管理模块：接收请求；连接进程和用户模块，通过，连接线程和客户端对接
2，查询
查询缓存：Query Cache
分析器：内建解析树，对其语法检查，先from，再on，再join，再where…
优化器：将前面解析树转换成执行计划，并进行评估最优
执行器：获取锁，打开表，通过meta数据，获取数据
3，返回结果
返回给连接进程和用户模块，然后清理，重新等待新的请求

更新sql基础架构

与查询流程不一样的是，更新流程还涉及两个重要的日志模块，redo log（重做日志）和 binlog（归档日志）。

redo log（粉板）

如果每一次的更新操作都需要写进磁盘，然后磁盘也要找到对应的那条记录，然后再更新，整个过程IO成本、查找成本都很高。为了解决这个问题，使用MySQL里经常说到的WAL技术，WAL的全称是Write-Ahead Logging，先写日志，再写磁盘。
Innodb_flush_log_at_trx_commit这个参数设置成1的时候，表示每次事务的redo log都直接持久化到磁盘,保证MySQL异常重启之后数据不丢失。
Redo log不是记录数据页“更新之后的状态”，而是记录这个页 “做了什么改动”。

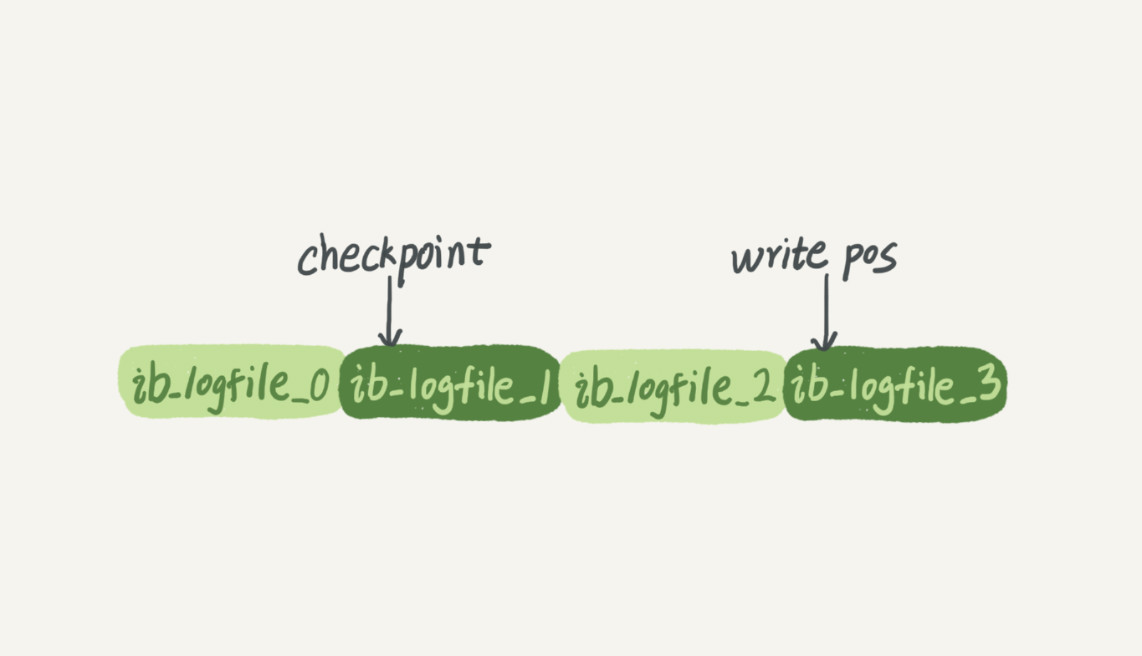

InnoDB的redo log是固定大小的，比如可以配置为一组4个文件，每个文件的大小是1GB，从头开始写，写到末尾就又回到开头循环写。
write pos是当前记录的位置，一边写一边后移，写到第3号文件末尾后就回到0号文件开头。
checkpoint是当前要擦除的位置，也是往后推移并且循环的，擦除记录前要把记录更新到数据文件。
如果write pos追上checkpoint，表示“粉板”满了，这时候不能再执行新的更新，得停下来先擦掉一些记录，把checkpoint推进一下。
有了redo log，InnoDB就可以保证即使数据库发生异常重启，之前提交的记录都不会丢失，这个能力称为crash-safe。

binlog（归档日志）

开始MySQL里并没有InnoDB引擎。MySQL自带的引擎是MyISAM，但是MyISAM没有crash-safe的能力，binlog日志只能用于归档。而InnoDB是另一个公司以插件形式引入MySQL的，既然只依靠binlog是没有crash-safe能力的，所以InnoDB使用另外一套日志系统——也就是redo log来实现crash-safe能力。
sync_binlog这个参数设置成1的时候，表示每次事务的binlog都持久化到磁盘。这个参数也建议你设置成1，这样可以保证MySQL异常重启之后binlog不丢失。
Binlog有两种模式，statement 格式的话是记sql语句， row格式会记录行的内容，记两条，更新前和更新后都有。

redo log和binglog区别

redo log是InnoDB引擎特有的；binlog是MySQL的Server层实现的，所有引擎都可以使用。
redo log是物理日志，记录的是“在某个数据页上做了什么修改”；binlog是逻辑日志，记录的是这个语句的原始逻辑，比如“给ID=2这一行的c字段加1 ”。
redo log是循环写的，空间固定会用完；binlog是可以追加写入的。“追加写”是指binlog文件写到一定大小后会切换到下一个，并不会覆盖以前的日志。

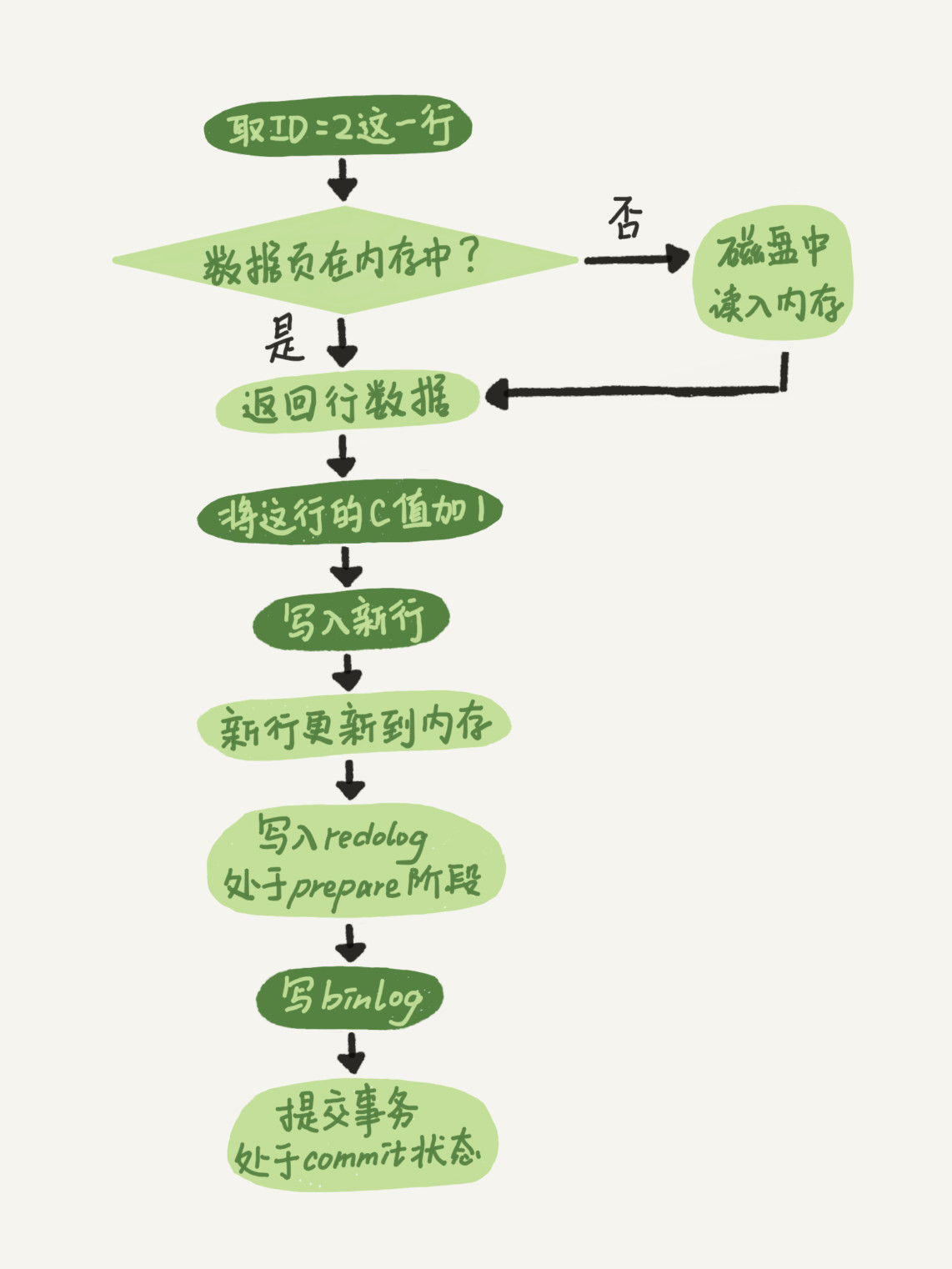

update语句的执行流程图


  1. 执行器先找引擎取ID=2这一行。ID是主键，引擎直接用树搜索找到这一行。如果ID=2这一行所在的数据页本来就在内存中，就直接返回给执行器；否则，需要先从磁盘读入内存，然后再返回。
  2. 执行器拿到引擎给的行数据，把这个值加上1，比如原来是N，现在就是N+1，得到新的一行数据，再调用引擎接口写入这行新数据。
  3. 引擎将这行新数据更新到内存中，同时将这个更新操作记录到redo log里面，此时redo log处于prepare状态。然后告知执行器执行完成了，随时可以提交事务。
  4. 执行器生成这个操作的binlog，并把binlog写入磁盘。
  5. 执行器调用引擎的提交事务接口，引擎把刚刚写入的redo log改成提交（commit）状态，更新完成。

    两阶段提交

    为了让两份日志之间的逻辑一致。

    怎样让数据库恢复到半个月内任意一秒的状态？

    binlog会记录所有的逻辑操作，并且是采用“追加写”的形式。如果你的DBA承诺说半个月内可以恢复，那么备份系统中一定会保存最近半个月的所有binlog，同时系统会定期做整库备份。这里的“定期”取决于系统的重要性，可以是一天一备，也可以是一周一备。
    当需要恢复到指定的某一秒时，比如某天下午两点发现中午十二点有一次误删表，需要找回数据，那你可以这么做：
  • 首先，找到最近的一次全量备份，如果你运气好，可能就是昨天晚上的一个备份，从这个备份恢复到临时库；
  • 然后，从备份的时间点开始，将备份的binlog依次取出来，重放到中午误删表之前的那个时刻。

小结

1.首先客户端通过tcp/ip发送一条sql语句到server层的SQL interface
2.SQL interface接到该请求后，先对该条语句进行解析，验证权限是否匹配
3.验证通过以后，分析器会对该语句分析,是否语法有错误等
4.接下来是优化器器生成相应的执行计划，选择最优的执行计划
5.之后会是执行器根据执行计划执行这条语句。在这一步会去open table,如果该table上有MDL，则等待。
如果没有，则加在该表上加短暂的MDL(S)
(如果opend_table太大,表明open_table_cache太小。需要不停的去打开frm文件)
6.进入到引擎层，首先会去innodb_buffer_pool里的data dictionary(元数据信息)得到表信息
7.通过元数据信息,去lock info里查出是否会有相关的锁信息，并把这条update语句需要的
锁信息写入到lock info里(锁这里还有待补充)
8.然后涉及到的老数据通过快照的方式存储到innodb_buffer_pool里的undo page里,并且记录undo log修改的redo
(如果data page里有就直接载入到undo page里，如果没有，则需要去磁盘里取出相应page的数据，载入到undo page里)
9.在innodb_buffer_pool的data page做update操作。并把操作的物理数据页修改记录到redo log buffer里
由于update这个事务会涉及到多个页面的修改，所以redo log buffer里会记录多条页面的修改信息。
因为group commit的原因，这次事务所产生的redo log buffer可能会跟随其它事务一同flush并且sync到磁盘上
10.同时修改的信息，会按照event的格式,记录到binlog_cache中。(这里注意binlog_cache_size是transaction级别的,不是session级别的参数,
一旦commit之后，dump线程会从binlog_cache里把event主动发送给slave的I/O线程)
11.之后把这条sql,需要在二级索引上做的修改，写入到change buffer page，等到下次有其他sql需要读取该二级索引时，再去与二级索引做merge
(随机I/O变为顺序I/O,但是由于现在的磁盘都是SSD,所以对于寻址来说,随机I/O和顺序I/O差距不大)
12.此时update语句已经完成，需要commit或者rollback。这里讨论commit的情况，并且双1
13.commit操作，由于存储引擎层与server层之间采用的是内部XA(保证两个事务的一致性,这里主要保证redo log和binlog的原子性),
所以提交分为prepare阶段与commit阶段
14.prepare阶段,将事务的xid写入，将binlog_cache里的进行flush以及sync操作(大事务的话这步非常耗时)
15.commit阶段，由于之前该事务产生的redo log已经sync到磁盘了。所以这步只是在redo log里标记commit
16.当binlog和redo log都已经落盘以后，如果触发了刷新脏页的操作，先把该脏页复制到doublewrite buffer里，把doublewrite buffer里的刷新到共享表空间，然后才是通过page cleaner线程把脏页写入到磁盘中
