Yarn是一个资源调度平台，负责为运算程序提供服务器运算资源，相当于一个分布式的操作系统平台，而MapReduce等运算程序则相当于运行于操作系统之上的应用程序。

1.1 Yarn基础架构

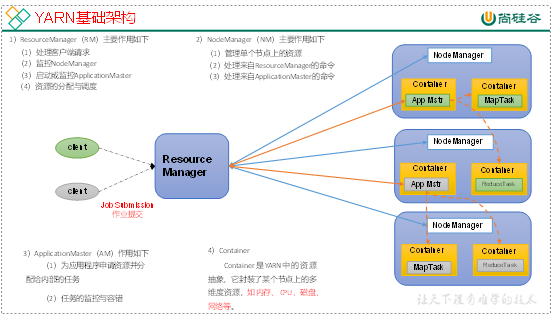

  YARN主要由ResourceManager、NodeManager、ApplicationMaster和Container等组件构成。<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/25553576/1652354437941-d04b91fc-6b6c-4521-8319-9038752040c5.png#clientId=u5d112d1b-ad32-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=u675bcb39&margin=%5Bobject%20Object%5D&name=image.png&originHeight=317&originWidth=552&originalType=binary&ratio=1&rotation=0&showTitle=false&size=51752&status=done&style=none&taskId=u7d52c4fe-9801-4876-bd81-1c30d1003bb&title=)

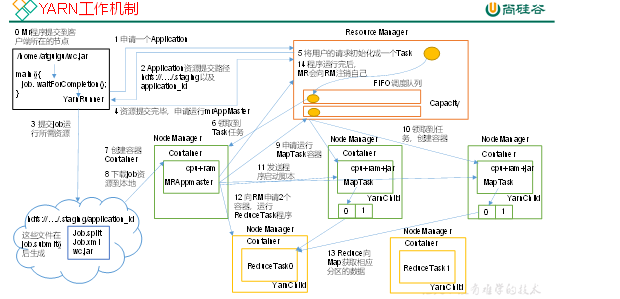

1.2 Yarn工作机制

（1）MR程序提交到客户端所在的节点。
（2）YarnRunner向ResourceManager申请一个Application。
（3）RM将该应用程序的资源路径返回给YarnRunner。
（4）该程序将运行所需资源提交到HDFS上。
（5）程序资源提交完毕后，申请运行mrAppMaster。
（6）RM将用户的请求初始化成一个Task。
（7）其中一个NodeManager领取到Task任务。
（8）该NodeManager创建容器Container，并产生MRAppmaster。
（9）Container从HDFS上拷贝资源到本地。
（10）MRAppmaster向RM 申请运行MapTask资源。
（11）RM将运行MapTask任务分配给另外两个NodeManager，另两个NodeManager分别领取任务并创建容器。
（12）MR向两个接收到任务的NodeManager发送程序启动脚本，这两个NodeManager分别启动MapTask，MapTask对数据分区排序。
（13）MrAppMaster等待所有MapTask运行完毕后，向RM申请容器，运行ReduceTask。
（14）ReduceTask向MapTask获取相应分区的数据。
（15）程序运行完毕后，MR会向RM申请注销自己。

1.3 作业提交全过程

作业提交全过程详解
（1）作业提交
第1步：Client调用job.waitForCompletion方法，向整个集群提交MapReduce作业。
第2步：Client向RM申请一个作业id。
第3步：RM给Client返回该job资源的提交路径和作业id。
第4步：Client提交jar包、切片信息和配置文件到指定的资源提交路径。
第5步：Client提交完资源后，向RM申请运行MrAppMaster。
（2）作业初始化
第6步：当RM收到Client的请求后，将该job添加到容量调度器中。
第7步：某一个空闲的NM领取到该Job。
第8步：该NM创建Container，并产生MRAppmaster。
第9步：下载Client提交的资源到本地。
（3）任务分配
第10步：MrAppMaster向RM申请运行多个MapTask任务资源。
第11步：RM将运行MapTask任务分配给另外两个NodeManager，另两个NodeManager分别领取任务并创建容器。
（4）任务运行
第12步：MR向两个接收到任务的NodeManager发送程序启动脚本，这两个NodeManager分别启动MapTask，MapTask对数据分区排序。
第13步：MrAppMaster等待所有MapTask运行完毕后，向RM申请容器，运行ReduceTask。
第14步：ReduceTask向MapTask获取相应分区的数据。
第15步：程序运行完毕后，MR会向RM申请注销自己。
（5）进度和状态更新
YARN中的任务将其进度和状态(包括counter)返回给应用管理器, 客户端每秒(通过mapreduce.client.progressmonitor.pollinterval设置)向应用管理器请求进度更新,
展示给用户。
（6）作业完成
除了向应用管理器请求作业进度外, 客户端每5秒都会通过调用waitForCompletion()来检查作业是否完成。时间间隔可以通过mapreduce.client.completion.pollinterval来设置。作业完成之后, 应用管理器和Container会清理工作状态。作业的信息会被作业历史服务器存储以备之后用户核查。

1.4 Yarn调度器和调度算法

目前，Hadoop作业调度器主要有三种：FIFO、容量（Capacity Scheduler）和公平（Fair Scheduler）。Apache Hadoop3.1.3默认的资源调度器是Capacity Scheduler。
CDH框架默认调度器是Fair Scheduler。

1.4.1 先进先出调度器（FIFO）

FIFO调度器（First In First Out）：单队列，根据提交作业的先后顺序，先来先服务。

优点：简单易懂；
缺点：不支持多队列，生产环境很少使用；

1.4.2 容量调度器（Capacity Scheduler）

Capacity Scheduler是Yahoo开发的多用户调度器。

1.4.3 公平调度器（Fair Scheduler）

Fair Schedulere是Facebook开发的多用户调度器。

1.5 Yarn常用命令

Yarn状态的查询，除了可以在hadoop103:8088页面查看外，还可以通过命令操作。常见的命令操作如下所示：
需求：执行WordCount案例，并用Yarn命令查看任务运行情况。
[atguigu@hadoop102 hadoop-3.1.3]$ myhadoop.sh start

[atguigu@hadoop102 hadoop-3.1.3]$ hadoop jar share/hadoop/mapreduce/hadoop-mapreduce-examples-3.1.3.jar wordcount /input /output

1.5.1 yarn application查看任务

（1）列出所有Application：
[atguigu@hadoop102 hadoop-3.1.3]$ yarn application -list
2021-02-06 10:21:19,238 INFO client.RMProxy: Connecting to ResourceManager at hadoop103/192.168.10.103:8032
Total number of applications (application-types: [], states: [SUBMITTED, ACCEPTED, RUNNING] and tags: []):0
Application-Id Application-Name Application-Type User Queue State Final-State Progress Tracking-URL
（2）根据Application状态过滤：yarn application -list -appStates （所有状态：ALL、NEW、NEW_SAVING、SUBMITTED、ACCEPTED、RUNNING、FINISHED、FAILED、KILLED）
[atguigu@hadoop102 hadoop-3.1.3]$ yarn application -list -appStates FINISHED
2021-02-06 10:22:20,029 INFO client.RMProxy: Connecting to ResourceManager at hadoop103/192.168.10.103:8032
Total number of applications (application-types: [], states: [FINISHED] and tags: []):1
Application-Id Application-Name Application-Type User Queue State Final-State Progress Tracking-URL
application_1612577921195_0001 word count MAPREDUCE atguigu default FINISHED SUCCEEDED 100% http://hadoop102:19888/jobhistory/job/job_1612577921195_0001
（3）Kill掉Application：
[atguigu@hadoop102 hadoop-3.1.3]$ yarn application -kill application_1612577921195_0001
2021-02-06 10:23:48,530 INFO client.RMProxy: Connecting to ResourceManager at hadoop103/192.168.10.103:8032
Application application_1612577921195_0001 has already finished

1.5.2 yarn logs查看日志

（1）查询Application日志：yarn logs -applicationId
[atguigu@hadoop102 hadoop-3.1.3]$ yarn logs -applicationId application_1612577921195_0001
（2）查询Container日志：yarn logs -applicationId -containerId
[atguigu@hadoop102 hadoop-3.1.3]$ yarn logs -applicationId application_1612577921195_0001 -containerId container_1612577921195_0001_01_000001

1.5.3 yarn applicationattempt查看尝试运行的任务

（1）列出所有Application尝试的列表：yarn applicationattempt -list
[atguigu@hadoop102 hadoop-3.1.3]$ yarn applicationattempt -list application_1612577921195_0001
2021-02-06 10:26:54,195 INFO client.RMProxy: Connecting to ResourceManager at hadoop103/192.168.10.103:8032
Total number of application attempts :1
ApplicationAttempt-Id State AM-Container-Id Tracking-URL
appattempt_1612577921195_0001_000001 FINISHED container_1612577921195_0001_01_000001 http://hadoop103:8088/proxy/application_1612577921195_0001/
（2）打印ApplicationAttemp状态：yarn applicationattempt -status
[atguigu@hadoop102 hadoop-3.1.3]$ yarn applicationattempt -status appattempt_1612577921195_0001_000001
2021-02-06 10:27:55,896 INFO client.RMProxy: Connecting to ResourceManager at hadoop103/192.168.10.103:8032
Application Attempt Report :
ApplicationAttempt-Id : appattempt_1612577921195_0001_000001
State : FINISHED
AMContainer : container_1612577921195_0001_01_000001
Tracking-URL : http://hadoop103:8088/proxy/application_1612577921195_0001/
RPC Port : 34756
AM Host : hadoop104
Diagnostics :

1.5.4 yarn container查看容器

（1）列出所有Container：yarn container -list
[atguigu@hadoop102 hadoop-3.1.3]$ yarn container -list appattempt_1612577921195_0001_000001
2021-02-06 10:28:41,396 INFO client.RMProxy: Connecting to ResourceManager at hadoop103/192.168.10.103:8032
Total number of containers :0
Container-Id Start Time Finish Time State Host Node Http Address
（2）打印Container状态：yarn container -status
[atguigu@hadoop102 hadoop-3.1.3]$ yarn container -status container_1612577921195_0001_01_000001
2021-02-06 10:29:58,554 INFO client.RMProxy: Connecting to ResourceManager at hadoop103/192.168.10.103:8032
Container with id ‘container_1612577921195_0001_01_000001’ doesn’t exist in RM or Timeline Server.
注：只有在任务跑的途中才能看到container的状态

1.5.5 yarn node查看节点状态

列出所有节点：yarn node -list -all
[atguigu@hadoop102 hadoop-3.1.3]$ yarn node -list -all
2021-02-06 10:31:36,962 INFO client.RMProxy: Connecting to ResourceManager at hadoop103/192.168.10.103:8032
Total Nodes:3
Node-Id Node-StateNode-Http-Address Number-of-Running-Containers
hadoop103:38168 RUNNING hadoop103:8042 0
hadoop102:42012 RUNNING hadoop102:8042 0
hadoop104:39702 RUNNING hadoop104:8042 0

1.5.6 yarn rmadmin更新配置

加载队列配置：yarn rmadmin -refreshQueues
[atguigu@hadoop102 hadoop-3.1.3]$ yarn rmadmin -refreshQueues
2021-02-06 10:32:03,331 INFO client.RMProxy: Connecting to ResourceManager at hadoop103/192.168.10.103:8033

1.5.7 yarn queue查看队列

打印队列信息：yarn queue -status
[atguigu@hadoop102 hadoop-3.1.3]$ yarn queue -status default
2021-02-06 10:32:33,403 INFO client.RMProxy: Connecting to ResourceManager at hadoop103/192.168.10.103:8032
Queue Information :
Queue Name : default
State : RUNNING
Capacity : 100.0%
Current Capacity : .0%
Maximum Capacity : 100.0%
Default Node Label expression :
Accessible Node Labels : *
Preemption : disabled
Intra-queue Preemption : disabled
