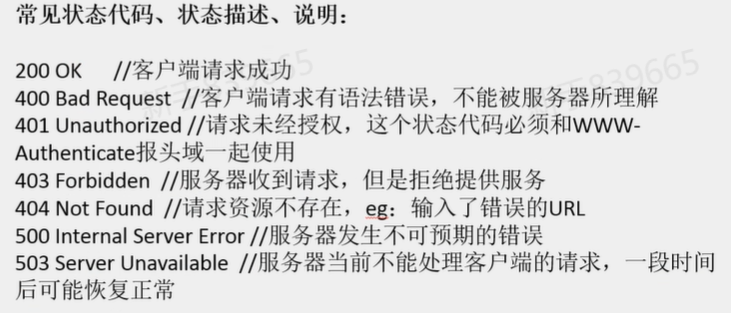

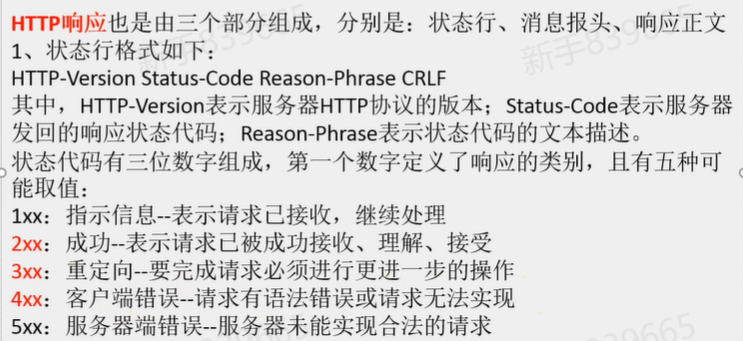

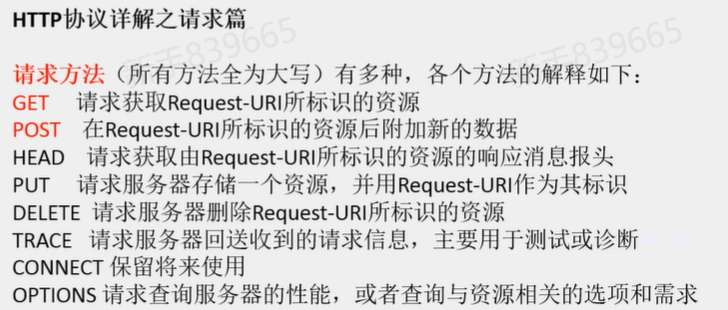

抓包，HTTP与DNS的网络包
cookie、session

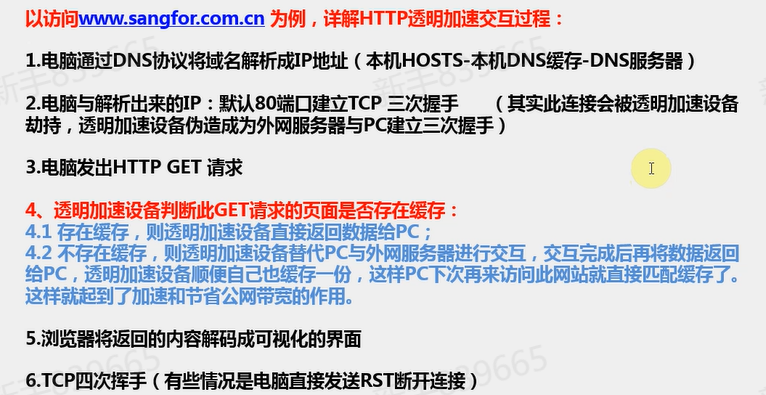

http透明加速设备

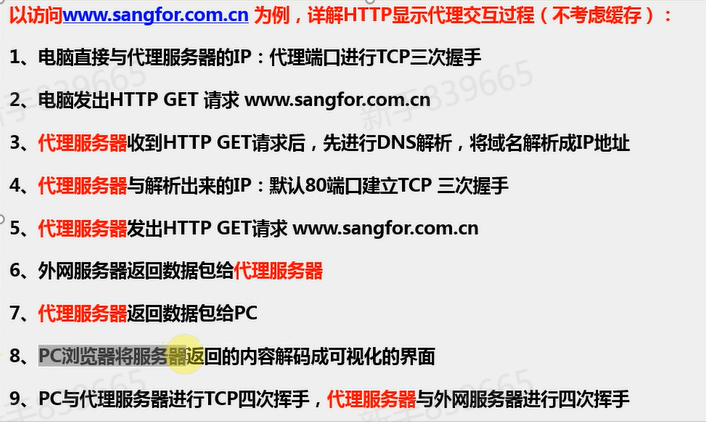

本地电脑直接用IP通信，没有用DNS域名与代理服务器交互
一层一层的尝试

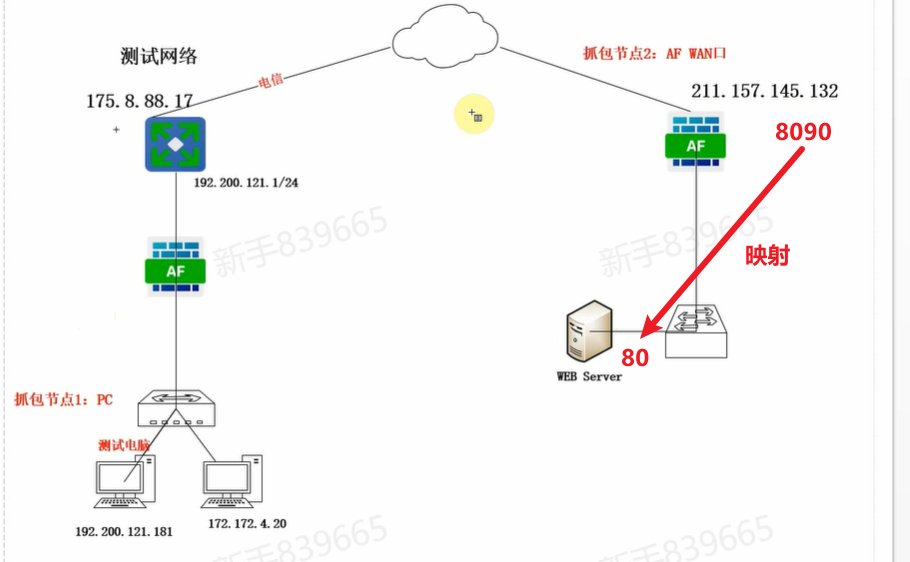

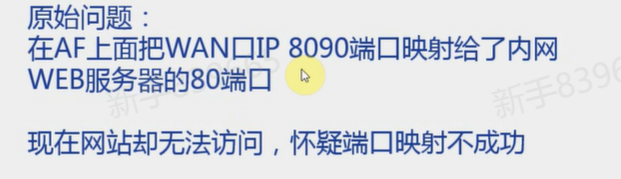

端口映射

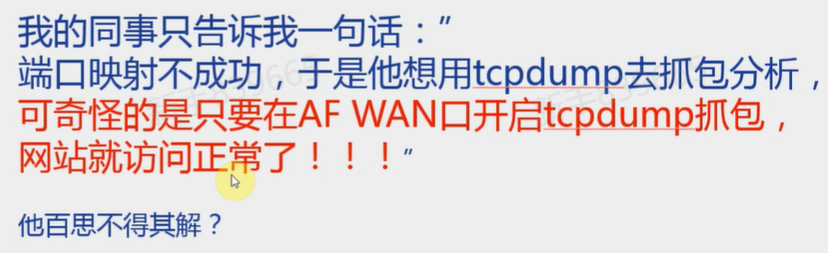

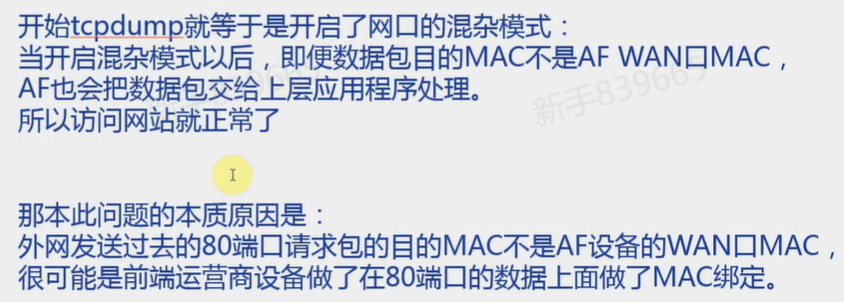

抓包软件的网卡的混杂模式

抓包显示AF正常都有包，PC有包没收到，AF收到PC重置的包（但真实没发送）。怀疑公网网络中中间设备有操作，通过TTL值判定

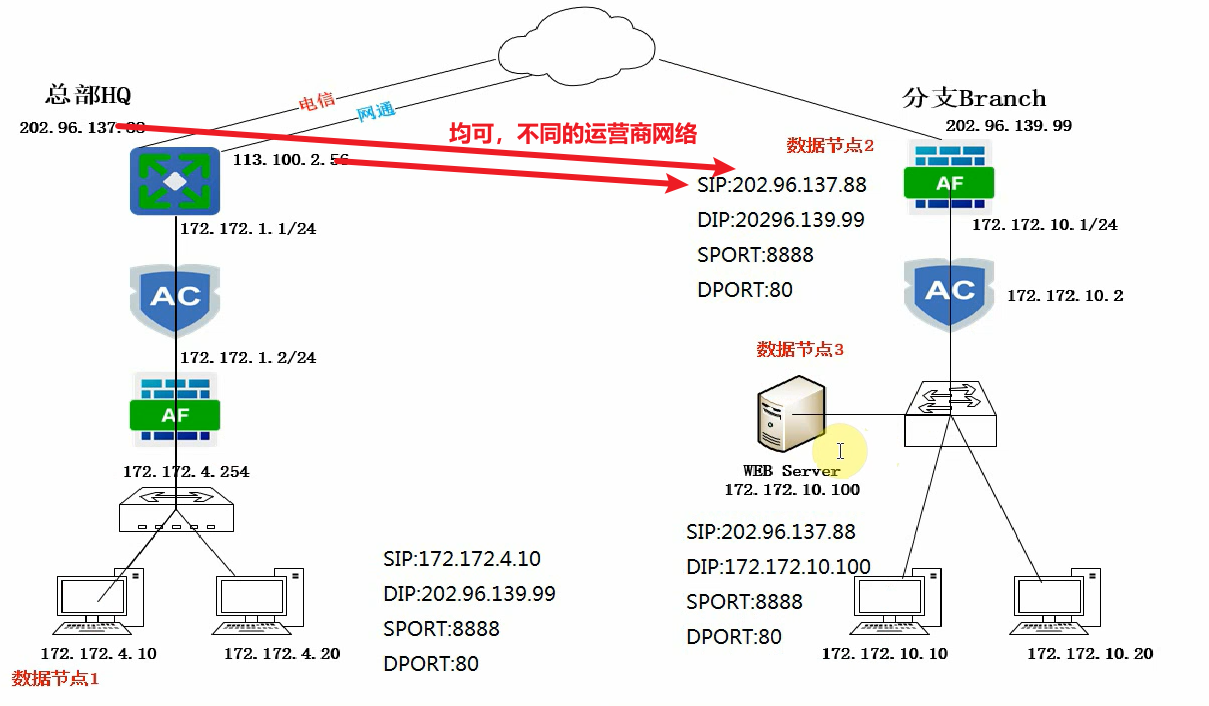

AF将PC１的请求通过地址转换成web　server
有时候网站没在运营商备案，８０端口的数据会被拦截，其他端口可以通行，根据这个特点来判断是否是运营商拦截了

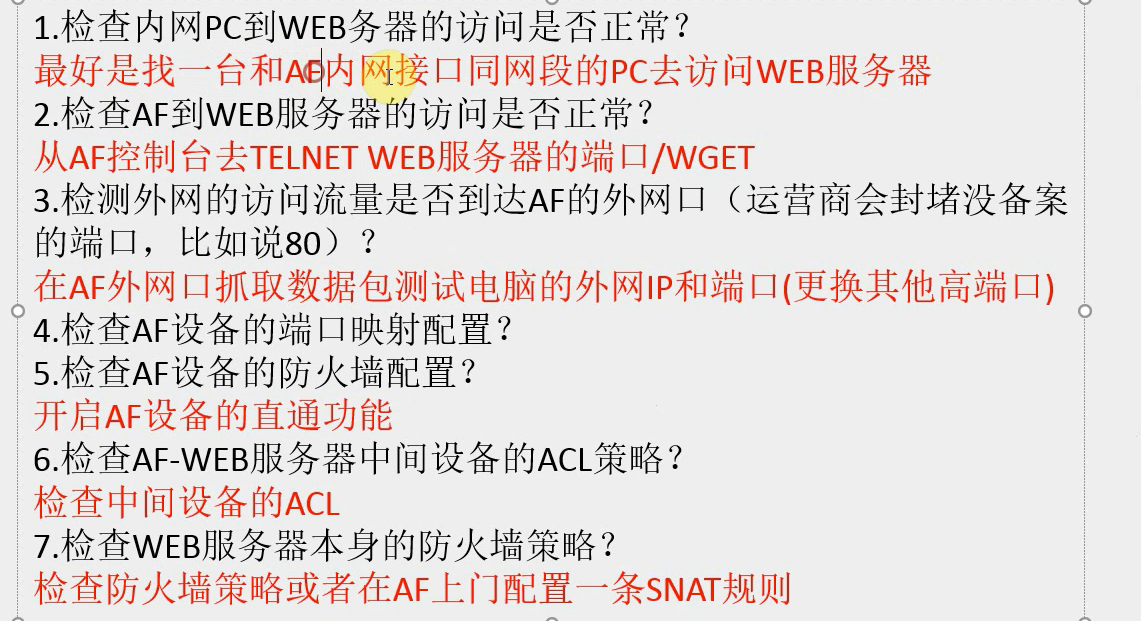

PC１——AF（可以访问）———ｗｅｂｓｅｒｖｅｒ　不能访问
AF——-ｗｅｂｓｅｒｖｅｒ（可以访问）
两者唯一不同点是源IP不一样，目的IP是一样的
看一看AF到ｗｅｂｓｅｒｖｅｒ的中间设备是否有拦截的

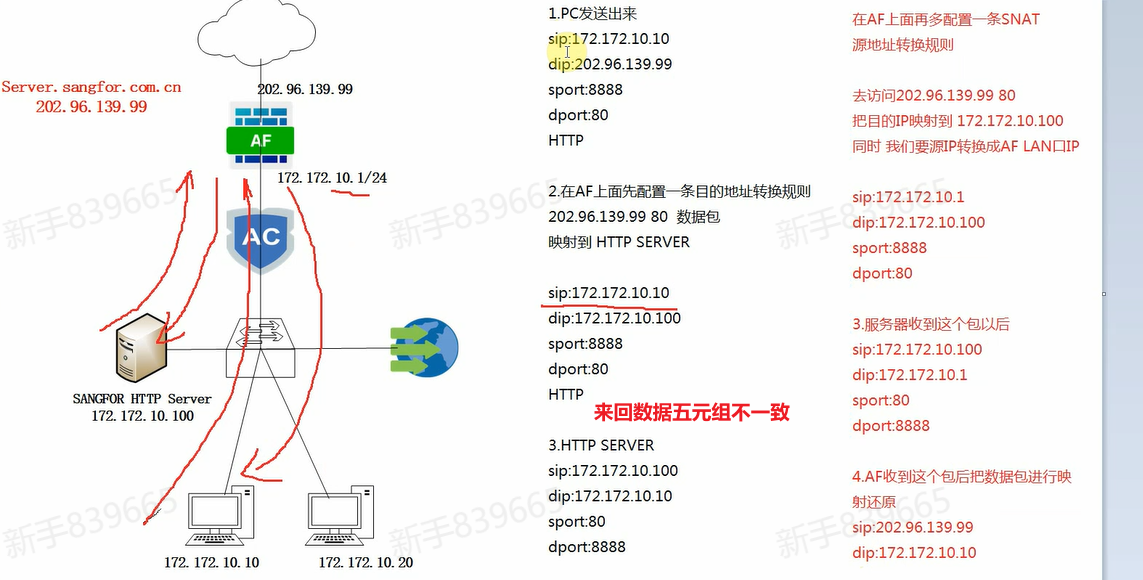

ｌａｎ到ｌａｎ端口映射

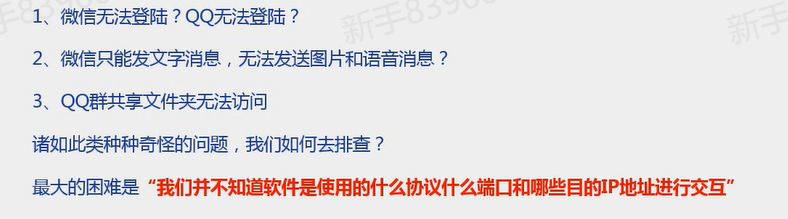

软件功能异常

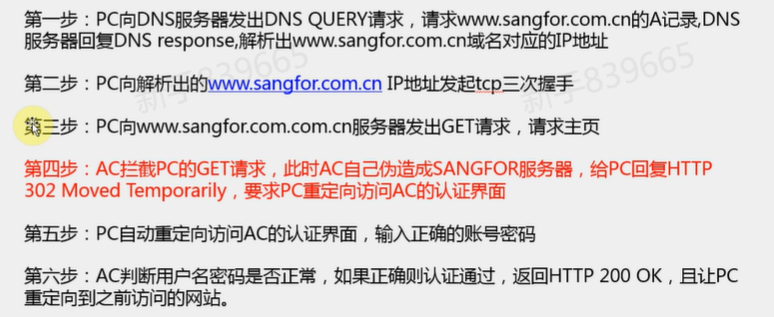

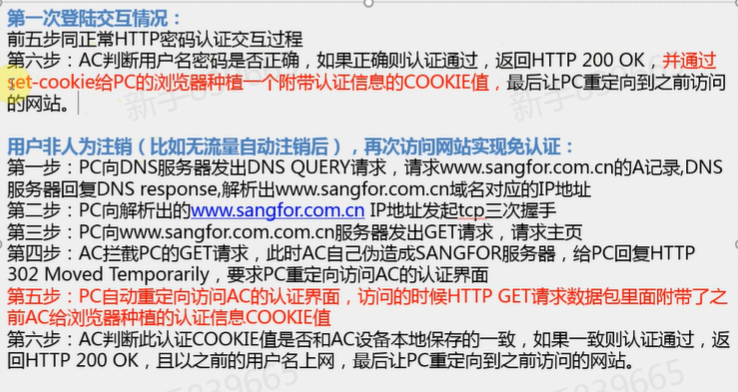

ｈｔｔｐ密码认证

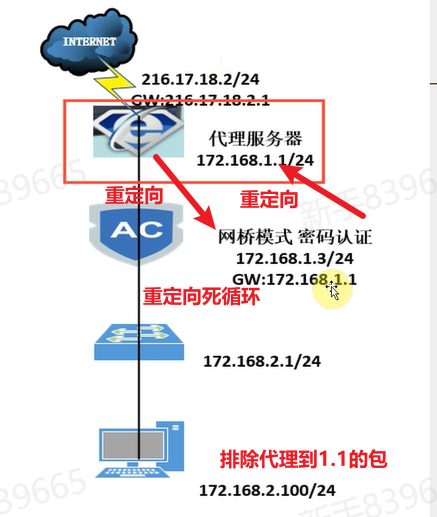

image.pngAC　重定向的包
当重定向时，对比正常和非正常数据包，源ｍａｃ与目的ｍａｃ

HSRP功能及配置（思科）

为了实现网络出口一方出现故障,网络能够自动切换到正常线路进行通信,不影响客户机上网.
HSRP:私有标准(思科设备上才能配置这个)
VRRP:公有标准
Hsrp和vrrp都是做硬件设备的备份。
优先级两边默认都是100,优先级越大越优先
负责转发数据包的路由器称之为主动路由器（Active Router）。一旦主动路由器出现故障，HSRP 将激活备份路由器（Standby Routers）取代主动路由器。HSRP 协议提供了一种决定使用主动路由器还是备份路由器的机制，并指定一个虚拟的 IP 地址作为网络系统的缺省网关地址。如果主动路由器出现故障，备份路由器（Standby Routers）承接主动路由器的所有任务，并且不会导致主机连通中断现象。
HSRP 运行在 UDP 上，采用端口号1985。路由器转发协议数据包的源地址使用的是实际 IP 地址，而并非虚拟地址，正是基于这一点，HSRP 路由器间能相互识别。
http://www.chinaaet.com/article/3000123343

ｔｒａｃｅｒｔ

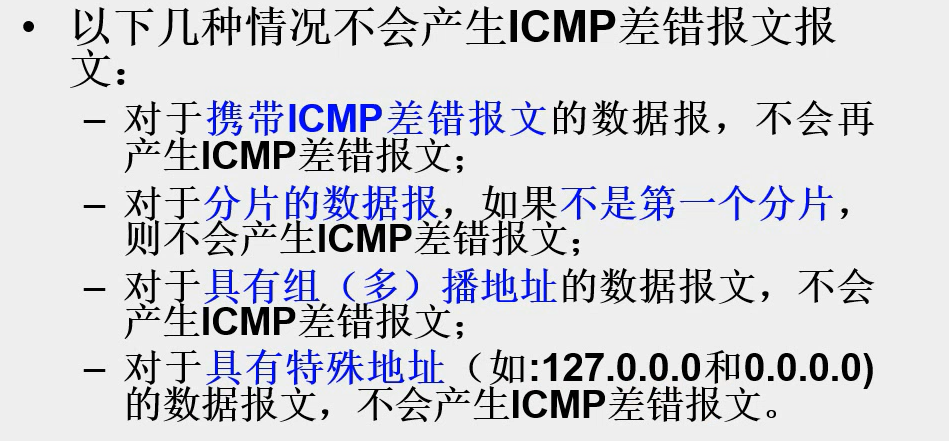

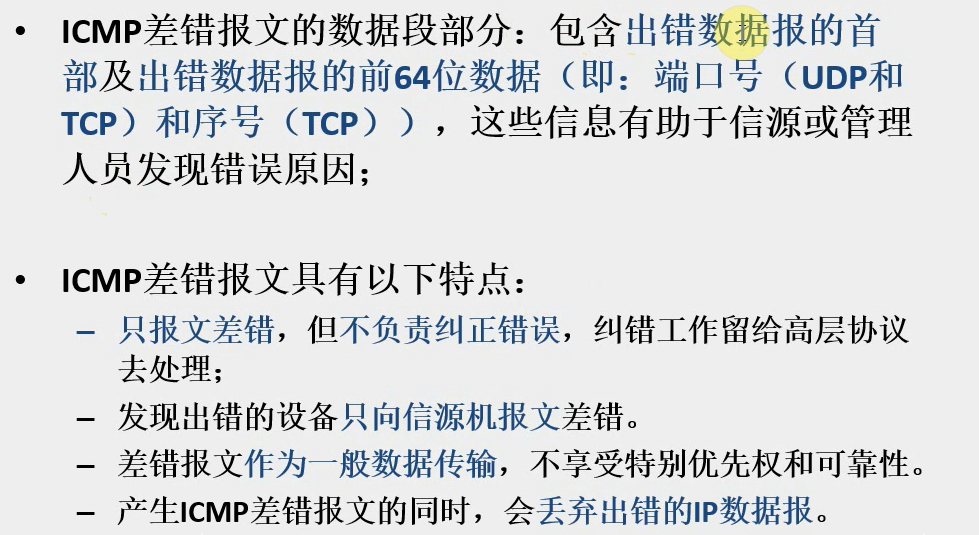

差错报文
宿主机间不可达
ICMP可以对路由中重定向功能（告诉走正确的方面）、检测到环路

代理ARP，PC可以不用配网关
