OpenVPN的工作原理


在Linux2.4版本以上，操作系统支持一个名为tun的设备，tun设备的驱动程序中包含两个部分，一部分是字符设备驱动，一部分是网卡驱动。网卡的驱动把从TCP/IP协议栈收到的数据包结构skb放于tun设备的读取队列，用户进程通过调用字符设备接口read获得完整的IP数据包，字符驱动read函数的功能是从设备的读取队列读取数据，将核心态的skb传递给用户；反过来字符驱动write函数给用户提供了把用户态的数据写入核心态的接口，write函数把用户数据写入核心空间并穿入TCP/IP协议栈。该设备既能以字符设备的方式被读写，作为系统的虚拟网卡，也具有和物理网卡相同的特点：能够配置IP地址和路由。对虚拟网卡的使用是OpenVPN实现其SSL VPN功能的关键。

OpenVPN服务器一般需要配置一个虚拟IP地址池和一个自用的静态虚拟IP地址（静态地址和地址池必须在同一个子网中），然后为每一个成功建立SSL连接的客户端动态分配一个虚拟IP地址池中未分配的地址。这样，物理网络中的客户端和OpenVPN服务器就连接成一个虚拟网络上的星型结构局域网，OpenVPN服务器成为每个客户端在虚拟网络上的网关。OpenVPN服务器同时提供对客户端虚拟网卡的路由管理。当客户端对OpenVPN服务器后端的应用服务器的任何访问时，数据包都会经过路由流经虚拟网卡，OpenVPN程序在虚拟网卡上截获数据IP报文，然后使用SSL协议将这些IP报文封装起来，再经过物理网卡发送出去。OpenVPN的服务器和客户端在虚拟网卡之上建立起一个虚拟的局域网络，这个虚拟的局域网对系统的用户来说是透明的。

OpenVPN的服务器和客户端支持tcp和udp两种连接方式，只需在服务端和客户端预先定义好使用的连接方式（tcp或udp）和端口号，客户端和服务端在这个连接的基础上进行SSL握手。连接过程包括SSL的握手以及虚拟网络上的管理信息，OpenVPN将虚拟网上的网段、地址、路由发送给客户端。连接成功后，客户端和服务端建立起SSL安全连接，客户端和服务端的数据都流入虚拟网卡做SSL的处理，再在tcp或udp的连接上从物理网卡发送出去

环境说明

  1. 192.168.0.10外网     10.4.82.10 内网
  3. 系统环境
  4. $ cat /etc/redhat-release
  5. CentOS Linux release 7.7.1908 (Core)
  7. $ uname -r
  8. 3.10.0-1062.9.1.el7.x86_64
  10. 网卡为双网卡
  11. $ ifconfig
  12. eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
  13.         inet 192.168.0.11  netmask 255.255.255.0  broadcast 192.168.0.255
  14.         inet6 fe80::6b5a:9ab8:1bb:5f8d  prefixlen 64  scopeid 0x20
  15.         ether 00:0c:29:32:b2:36  txqueuelen 1000  (Ethernet)
  16.         RX packets 15104  bytes 16993218 (16.2 MiB)
  17.         RX errors 0  dropped 0  overruns 0  frame 0
  18.         TX packets 8661  bytes 889872 (869.0 KiB)
  19.         TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
  21. eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
  22.         inet 10.4.82.11  netmask 255.255.255.0  broadcast 10.4.82.255
  23.         inet6 fe80::20c:29ff:fe32:b240  prefixlen 64  scopeid 0x20
  24.         ether 00:0c:29:32:b2:40  txqueuelen 1000  (Ethernet)
  25.         RX packets 202  bytes 18735 (18.2 KiB)
  26.         RX errors 0  dropped 0  overruns 0  frame 0
  27.         TX packets 8  bytes 656 (656.0 B)
  28.         TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

制作证书

制作服务端CA证书


首先我们先使用easy-rsa制作openVPN证书，下载并解压easy-rsa软件包

  1. $ mkdir /data/tools -p
  2. $ wget -P /data/tools http://down.i4t.com/easy-rsa.zip
  3. $ unzip -d /usr/local /data/tools/easy-rsa.zip

在开始制作CA证书之前，我们还需要编辑vars文件，修改如下相关选项

  1. $ cd /usr/local/easy-rsa-old-master/easy-rsa/2.0/
  3. $ vim vars
  4. export KEY_COUNTRY="cn"
  5. export KEY_PROVINCE="BJ"
  6. export KEY_CITY="BJ"
  7. export KEY_ORG="abcdocker"
  8. export KEY_EMAIL="cyh@i4t.com"
  9. export KEY_CN=abc        # 这里填写证书文件名称，后续要用到
  10. export KEY_NAME=abc    # 这里填写证书文件名称，后续要用到
  11. export KEY_OU=abc        # 这里填写证书文件名称，后续要用到
  13. # 行数大约67行开始,主要是修改默认的注册信息，比如注册公司、公司名称、部门、国家城市等

注意：以上内容，我们也可以使用系统默认的，也就是说不进行修改也是可以使用的

然后使用使环境变量生效

  1. # 初始化环境
  2. $ source vars
  3. $ ./clean-all
  5. # 注意：执行clean-all命令会在当前目录下创建一个名词为keys的目录

接下来开始正式制作CA证书，命令如下:

  1. $ ./build-ca
  3. # 生成根证书ca.crt和根密钥ca.key
  4. # 因为在vars中填写了证书的基本信息，所以这里一路回车即可

这时我们可以查看keys目录，已经帮我们生成ca.crt和ca.key两个文件，其中ca.crt就是我们的证书文件

  1. $ ls keys
  2. ca.crt  ca.key  index.txt  serial


制作Server端证书

为服务端生成证书和密钥

  1. # 一直回车，按2个y
  3. $ ./build-key-server server
  5. ....
  6. An optional company name []:
  7. Using configuration from /usr/local/easy-rsa-old-master/easy-rsa/2.0/openssl-1.0.0.cnf
  8. Check that the request matches the signature
  9. Signature ok
  10. The Subject's Distinguished Name is as follows
  11. countryName           :PRINTABLE:'cn'
  12. stateOrProvinceName   :PRINTABLE:'BJ'
  13. localityName          :PRINTABLE:'BJ'
  14. organizationName      :PRINTABLE:'abcdocker'
  15. organizationalUnitName:PRINTABLE:'abc'
  16. commonName            :PRINTABLE:'abc'
  17. name                  :PRINTABLE:'abc'
  18. emailAddress          :IA5STRING:'cyh@i4t.com'
  19. Certificate is to be certified until Jan 31 14:01:35 2030 GMT (3650 days)
  20. Sign the certificate? [y/n]:y
  23. 1 out of 1 certificate requests certified, commit? [y/n]y
  24. Write out database with 1 new entries
  25. Data Base Updated
  27. # 这里的server就是我们server端的证书

查看新生成的证书

  1. $ ls keys
  2. 01.pem   abc.key  index.txt       serial
  3. server.crt  ca.crt   index.txt.attr  serial.old
  4. server.csr  ca.key   index.txt.old


这里我们已经生成了server.crt、server.key、server.csr三个文件，其中server.crt和server.key两个文件是我们需要使用的

制作Client端证书

这里我们创建2个用户，分别为client1和client2

  1. # 每一个登陆的VPN客户端需要有一个证书，每个证书在同一时刻只能供一个客户端连接，下面建立2份
  2. # 为客户端生成证书和密钥（一路按回车，直到提示需要输入y/n时，输入y再按回车，一共两次）
  3. $ ./build-key client1
  4. $ ./build-key client2

每一个登陆的VPN客户端需要有一个证书，每个证书在同一时刻只可以一个客户端连接(可以修改配置文件)

生成加密交换时的Diffie-Hellman文件

  1. $ ./build-dh
  2. # 创建迪菲·赫尔曼密钥，会生成dh2048.pem文件（生成过程比较慢，在此期间不要去中断它）

证书生成完毕

  1. $ ll keys
  3. total 84
  4. -rw-r--r-- 1 root root 7997 Feb  3 09:01 01.pem
  5. -rw-r--r-- 1 root root 7880 Feb  3 09:09 02.pem
  6. -rw-r--r-- 1 root root 7997 Feb  3 09:01 abc.crt
  7. -rw-r--r-- 1 root root 1765 Feb  3 09:01 abc.csr
  8. -rw------- 1 root root 3272 Feb  3 09:01 abc.key
  9. -rw-r--r-- 1 root root 2293 Feb  3 09:01 ca.crt
  10. -rw------- 1 root root 3272 Feb  3 09:01 ca.key
  11. -rw-r--r-- 1 root root  424 Feb  3 09:06 dh2048.pem
  12. -rw-r--r-- 1 root root  211 Feb  3 09:09 index.txt
  13. -rw-r--r-- 1 root root   21 Feb  3 09:09 index.txt.attr
  14. -rw-r--r-- 1 root root   21 Feb  3 09:01 index.txt.attr.old
  15. -rw-r--r-- 1 root root  105 Feb  3 09:01 index.txt.old
  16. -rw-r--r-- 1 root root    3 Feb  3 09:09 serial
  17. -rw-r--r-- 1 root root    3 Feb  3 09:01 serial.old
  18. -rw-r--r-- 1 root root 7880 Feb  3 09:09 test.crt
  19. -rw-r--r-- 1 root root 1765 Feb  3 09:09 test.csr
  20. -rw------- 1 root root 3272 Feb  3 09:09 test.key

其中包含了一个test用户和abc用户的证书

其中只有.crt和.key文件是我们需要使用的

安装OpenVPN

安装vpn的方法有2种，一种是编译安装，另外一种是使用yum安装, 这两个我们选择一个就可以.

编译安装

  1. # 安装依赖包
  2. $ curl -o /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-7.repo
  3. $ wget -O /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo
  4. $ yum makecache
  5. $ yum install -y lzo lzo-devel openssl openssl-devel pam pam-devel net-tools git lz4-devel
  8. # 下载openVPN软件包
  9. $ wget -P /data/tools http://down.i4t.com/openvpn-2.4.7.tar.gz
  10. $ cd /data/tools
  12. # 安装openVPN
  13. $ tar zxf openvpn-2.4.7.tar.gz
  14. $ cd openvpn-2.4.7
  15. $ ./configure --prefix=/usr/local/openvpn-2.4.7
  16. $ make
  17. $ make install
  19. # 创建软连接
  20. $ ln -s /usr/local/openvpn-2.4.7 /usr/local/openvpn


yum安装

OpenVPN需要安装EPEL

  1. $ curl -o /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo
  3. $ yum clean all && yum makecache

yum 安装openVPN

  1. $ yum install -y openvpn
  3. # 安装后配置文件在 /etc/openvpn
  4. # 安装后配置示例文件在 /data/tools/openvpn-2.4.7/sample/

配置服务端

创建openVPN文件目录和证书目录

  1. # openVPN配置文件目录，yum安装默认存在
  2. $ mkdir /etc/openvpn
  4. # openvpn证书目录
  5. $ mkdir /etc/openvpn/keys

生成tls-auth key并将其拷贝到证书目录中（防DDos攻击、UDP淹没等恶意攻击）

  1. # 编译安装执行此句
  2. $ /usr/local/openvpn/sbin/openvpn --genkey --secret ta.key
  4. # yum安装执行此句
  5. openvpn --genkey --secret ta.key
  7. # 将本地的ta.key移动到openVPN证书目录
  8. $ mv ./ta.key /etc/openvpn/keys/

将上面生成的CA证书和服务端证书拷贝到证书目录中

  1. $ cp /usr/local/easy-rsa-old-master/easy-rsa/2.0/keys/{server.crt,server.key,ca.crt,dh2048.pem} /etc/openvpn/keys/
  3. $ ll /etc/openvpn/keys/
  5. total 24
  6. -rw-r--r-- 1 root root 2342 Feb  3 12:48 ca.crt
  7. -rw-r--r-- 1 root root  424 Feb  3 12:48 dh2048.pem
  8. -rw-r--r-- 1 root root 8089 Feb  3 12:48 server.crt
  9. -rw------- 1 root root 3272 Feb  3 12:48 server.key
  10. -rw------- 1 root root  636 Feb  3 12:47 ta.key
  12. # abc和test为我们client端用户的证书


拷贝OpenVPN配置文件

  1. # 编译安装
  2. cp /data/tools/openvpn-2.4.7/sample/sample-config-files/server.conf /etc/openvpn/
  4. # yum安装
  5. cp /usr/share/doc/openvpn-2.4.7/sample/sample-config-files/server.conf /etc/openvpn/

配置服务端的配置文件

  1. $ cat /etc/openvpn/server.conf
  3. port 1194       #openVPN端口
  4. proto tcp       #tcp连接
  5. dev tun         #生成tun0虚拟网卡
  7. ca keys/ca.crt      #相关证书配置路径(可以修改为全路径/etc/openvpn/keys)
  8. cert keys/server.crt
  9. key keys/server.key  # This file should be kept secret
  10. dh keys/dh2048.pem
  12. server 10.4.82.0 255.255.255.0   #默认虚拟局域网网段，不要和实际的局域网冲突就可以
  13. ifconfig-pool-persist ipp.txt
  15. push "route 10.4.82.0 255.255.255.0"    #可以通过iptables进行路由的转发
  16. client-to-client                 #如果客户端都是用一个证书和密钥连接VPN，需要打开这个选项
  17. duplicate-cn
  18. keepalive 10 120
  19. tls-auth keys/ta.key 0 # This file is secret
  20. comp-lzo
  22. persist-key
  23. persist-tun
  25. status openvpn-status.log   #状态日志路径
  26. log-append  openvpn.log     #运行日志
  27. verb 3                      #调试信息级别
  30. # 如果需要接入ldap，需要在server.conf下添加如下2行
  31. plugin /usr/lib64/openvpn/plugin/lib/openvpn-auth-ldap.so "/etc/openvpn/auth/ldap.conf cn=%u"
  32. client-cert-not-required
  34. # 如何环境和我相同，可以直接cp我的配置文件

开启内核路由转发功能

  1. echo "net.ipv4.ip_forward = 1" >>/etc/sysctl.conf
  2. sysctl -p

如果有iptables可以开启iptables策略

  1. $ iptables -P FORWARD ACCEPT
  2. $ iptables -I INPUT -p tcp --dport 1194 -m comment --comment "openvpn" -j ACCEPT
  3. $ iptables -t nat -A POSTROUTING -s 10.4.82.0/24 -j MASQUERADE

启动openvpn服务

  1. $ cd /etc/openvpn/
  3. # 编译安装启动
  4. $ /usr/local/openvpn/sbin/openvpn --daemon --config /etc/openvpn/server.conf
  6. # yum安装启动
  7. $ openvpn --daemon --config /etc/openvpn/server.conf

检查服务是否启动

  1. $ netstat -lntup|grep 11194
  2. tcp        0      0 0.0.0.0:1194            0.0.0.0:*               LISTEN      48091/openvpn

设置开机启动

  1. # 编译安装
  2. $ echo "/usr/local/openvpn/sbin/openvpn --daemon --config /etc/openvpn/server.conf > /dev/null 2>&1 &" >> /etc/rc.local
  4. # yum安装
  5. $ echo "openvpn --daemon --config /etc/openvpn/server.conf > /dev/null 2>&1 &" >> /etc/rc.local


配置客户端

无论我们是在Windows还是Linux OS上Client端的配置，都需要将Client证书、CA证书以及Client配置文件下载下来。
现在我们需要先配置一下client.conf（也可以下载后在本地电脑上配置）。

  1. $ cp /data/tools/openvpn-2.4.7/sample/sample-config-files/client.conf /root/
  3. # 修改如下，并将client.conf修改为client.ovpn
  4. $ cat /root/client.conf
  6. client
  7. dev tun
  8. proto tcp
  9. remote 192.168.0.10 1194    #openvpn服务器的外网IP和端口(可以写多个做到高可用)
  10. resolv-retry infinite
  11. nobind
  12. persist-key
  13. persist-tun
  14. ca ca.crt
  15. cert client1.crt         #用户的证书
  16. key client1.key
  18. tls-auth ta.key 1
  19. cipher AES-256-CBC
  20. comp-lzo
  21. verb 3
  23. #比较重点的就是修改remote 地址，这里的地址为server
  24. cert key，我们这里使用用户的证书，所以证书也应当修改为client1.crt和client1.key
  25. tls-auth 因为使用加密协议，所以ta.key也需要下载下来

修改后缀并导出

  1. $ mv client.conf client.ovpn
  2. $ sz client.ovpn
  4. #同时还需要导出几个证书
  5. $ mv client.conf client.ovpn
  6. $ sz /root/client.ovpn
  7. $ sz /etc/openvpn/keys/ca.crt
  8. $ sz /etc/openvpn/keys/ta.key
  9. $ sz /usr/local/easy-rsa-old-master/easy-rsa/2.0/keys/client1.crt
  10. $ sz /usr/local/easy-rsa-old-master/easy-rsa/2.0/keys/client1.key

添加用户

以后我们如果想添加用户只需要到cd /usr/local/easy-rsa-old-master/easy-rsa/2.0目录下执行./build-key 用户名，在将keys目录下生成的用户名.crt和.key导出，修改一下client.ovpn的用户key名称即可

连接进行测试

Windows

客户端需要证书如下
Windows客户端下载
http://down.i4t.com/openvpn-install-2.4.7-I606-Win10.exe
http://down.i4t.com/openvpn-install-2.4.7-I606-Win7.exe
打开浏览器即可下载

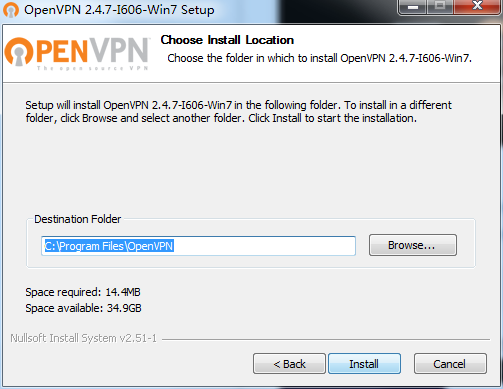

安装步骤，直接C盘就可以了，文件很小~
疯狂下一步即可
安装完成后
接下来我们需要替换一下证书

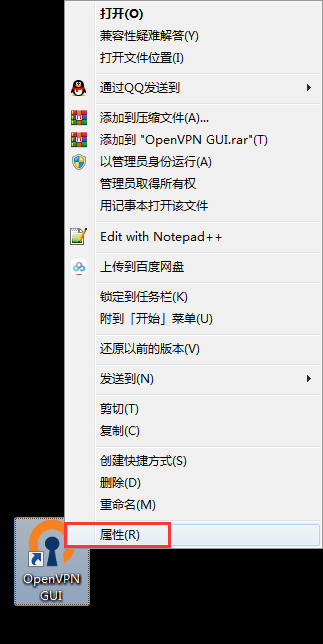

点击桌面的logo，右击属性
点击打开文件位置

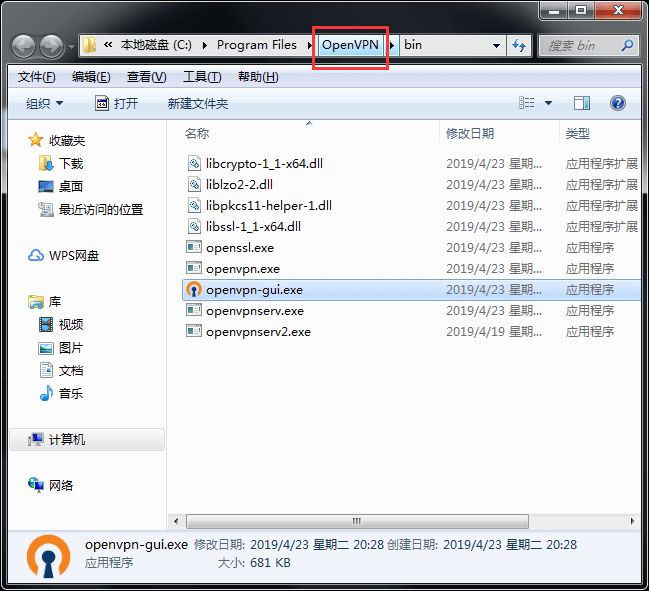

点击上方OpenVPN从新选择目录
选择config目录

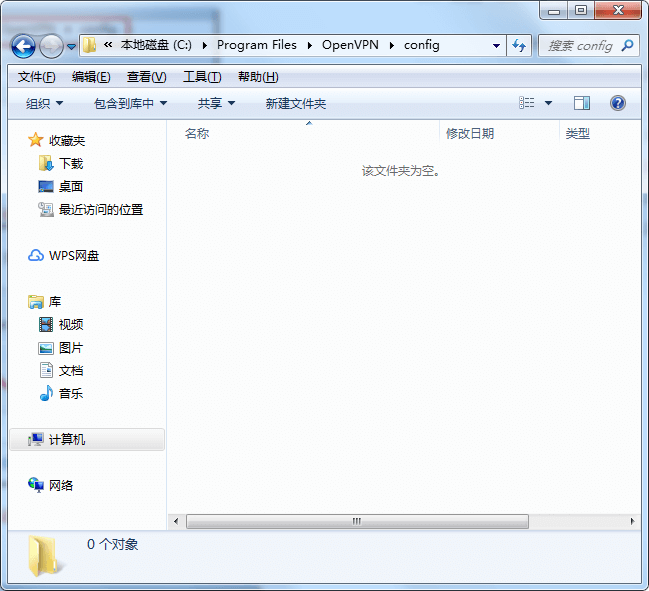

将config目录下文件全部删除

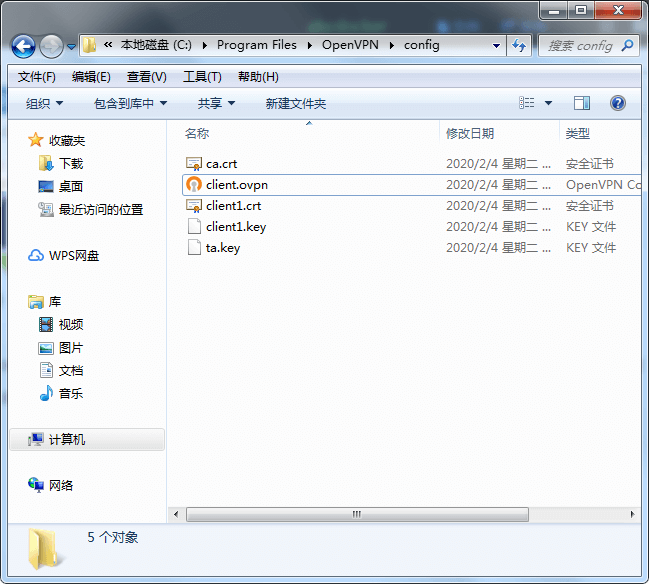

然后将我们导出的5个证书复制过去
其中client1.*为client1用户的证书
现在我们进行启动openvpn客户端，进行连接

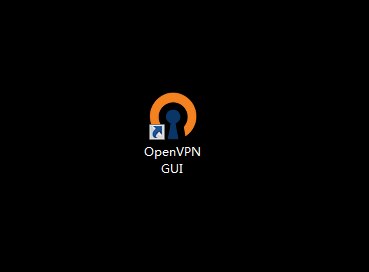

双击桌面OpenVPN
右击图标，选择连接

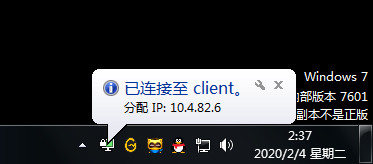

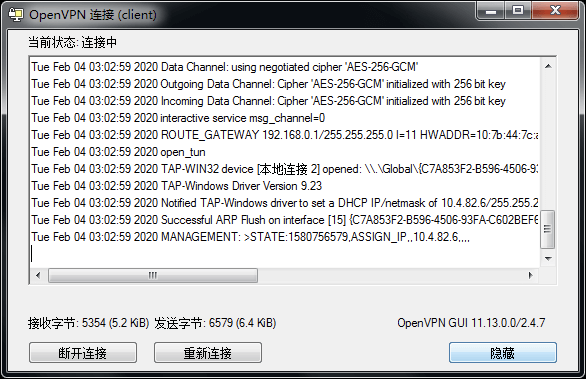

这里可以看到已经连接成功

Mac

复制链接到浏览器，下载软件包
http://down.i4t.com/Tunnelblick_3.8.1_build_5400.dmg

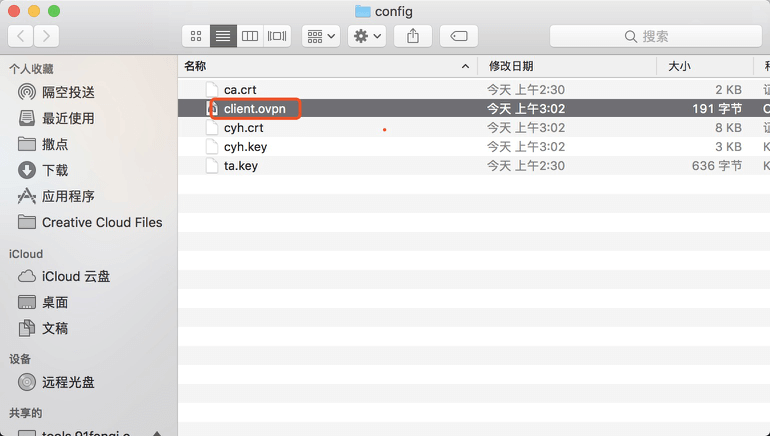

我们直接点开client.ovpn就可以自动链接
成功后会有下面的流量图

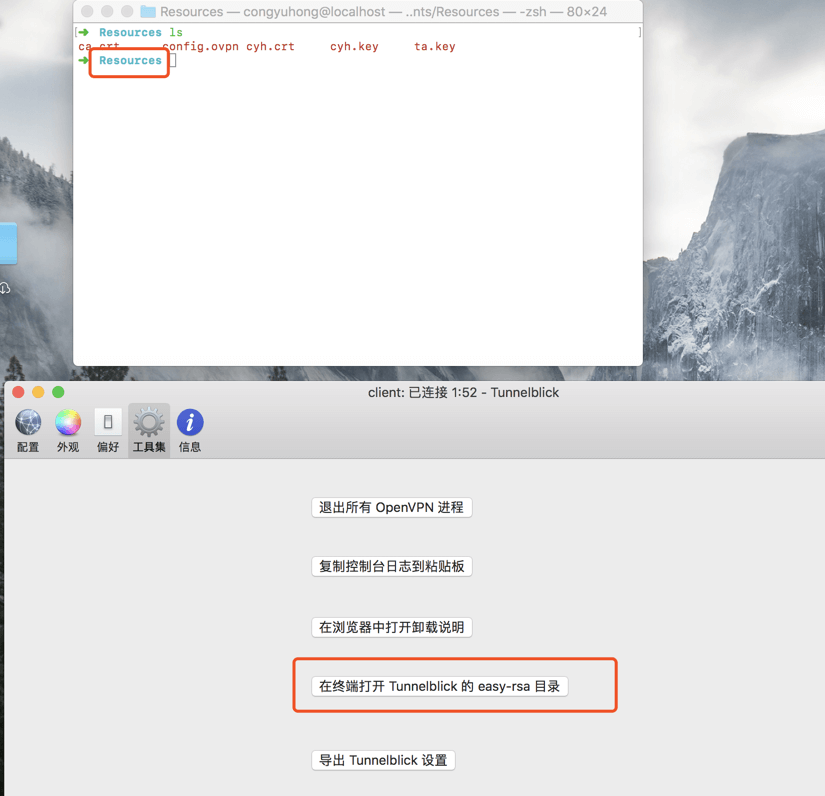

配置文件打开方式

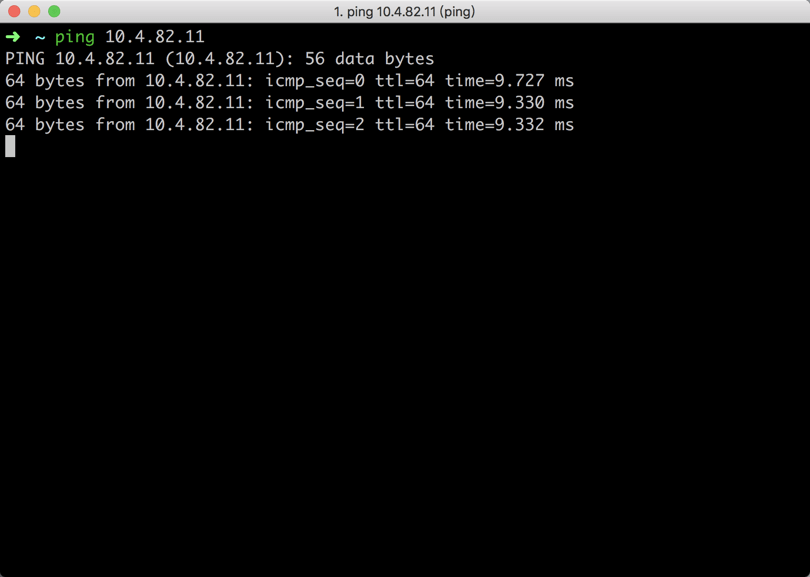

这时候网络已经通了
