操作说明

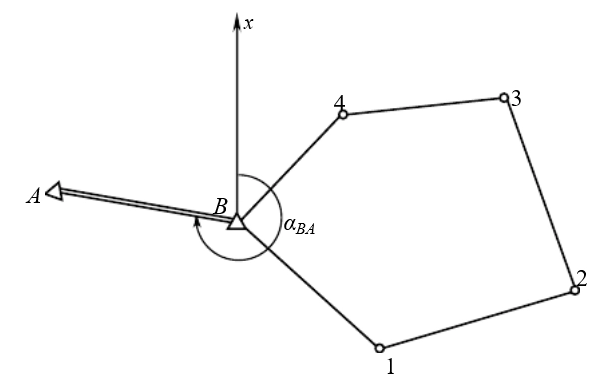

  1. 导线测量是依次测定各导线边的长度和各转折角值,再根据起始数据,推算各边的坐标方位角,求出各导线点的坐标,从而确定各点平面位置的测量方法。导线测量在建立小地区平面控制网中经常采用,尤其在地物分布较复杂的建筑区、视线障碍较多的隐蔽区及带状地区常采用这种方法。<br />**闭合导线:**如图所示,导线从已知控制点B和已知方向BA出发,经过1234最后仍回到起点B,形成一个闭合多边形,即闭合导线。<br />![image.png](https://cdn.nlark.com/yuque/0/2021/png/418105/1637202106418-db38da3c-a712-4201-8721-f51e0078867c.png#clientId=u783b0a6a-313a-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=141&id=zdkjH&margin=%5Bobject%20Object%5D&name=image.png&originHeight=377&originWidth=589&originalType=binary&ratio=1&rotation=0&showTitle=true&size=32314&status=done&style=none&taskId=u2eebc3fe-cd32-43cd-9b60-22d15e64692&title=%E9%97%AD%E5%90%88%E5%AF%BC%E7%BA%BF&width=220 "闭合导线")<br />**附合导线:**如图所示,导线从已知控制点B和已知方向BA出发,经过1、2、3点,最后附合到另一已知点C和已知方向CD上,这样的导线称为附合导线。<br />![image.jpg](https://cdn.nlark.com/yuque/0/2021/jpeg/23041864/1637227515019-a5476cec-7895-4274-8b49-23afbc842898.jpeg#clientId=u7f9cbce3-a210-4&crop=0&crop=0&crop=1&crop=1&from=ui&height=111&id=EtLFx&margin=%5Bobject%20Object%5D&name=image.jpg&originHeight=297&originWidth=588&originalType=binary&ratio=1&rotation=0&showTitle=true&size=6711&status=done&style=none&taskId=u6223d2a8-954d-4937-b396-e2ccd4626e4&title=%E9%99%84%E5%90%88%E5%AF%BC%E7%BA%BF&width=220 "附合导线")<br />**支导线:**如图所示,导线从已知控制点B和已知方向BA出发,经过1、2、3点,形成自由伸展的折线形状,这样的导线称为附合导线。需要注意的是由于支导线末端没有检核的已知点,所以直接坐标正算且没有坐标平差和改正再计算,精度难以保证。<br />![image.png](https://cdn.nlark.com/yuque/0/2021/png/418105/1637202344992-c2db2999-58f4-4355-b073-7a72fc732e91.png#clientId=u783b0a6a-313a-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=86&id=F4MGn&margin=%5Bobject%20Object%5D&name=image.png&originHeight=214&originWidth=550&originalType=binary&ratio=1&rotation=0&showTitle=true&size=23120&status=done&style=none&taskId=u672d237b-de4e-49b7-8add-20a9fa1bdc5&title=%E6%94%AF%E5%AF%BC%E7%BA%BF&width=220 "支导线")<br />**致测APP导线测量是支持多测站、多测回、多测角的各种导线测量分类**。

一. 准备工作

  1. 确保待测量的地点有两个及以上控制点坐标(可在任务中新建或在基础功能中的点管理新建基点)。
  2. 确保已完成仪器设置。

二. 新建导线测量任务

  1. 在高级功能中选择导线测量,进入任务列表后选择已有任务或新建任务。
  2. 测量模式:自动测量需要使用机器人全站仪,测量过程中全自动测量;手动测量在测量过程中需要手动照准、换盘、测量。
  3. 限差模板:根据自己的工程要求选择限差模板,限差模板中定义了角度和距离的限差值及测回数等,在测量过程中若实测值误差超过限差模板设定值则会弹窗提示。可在“自定义限差管理”中新建配置自己需要的限差模板。
  4. 归零测量:选择归零测量后在测量过程中会自动添加归零点。

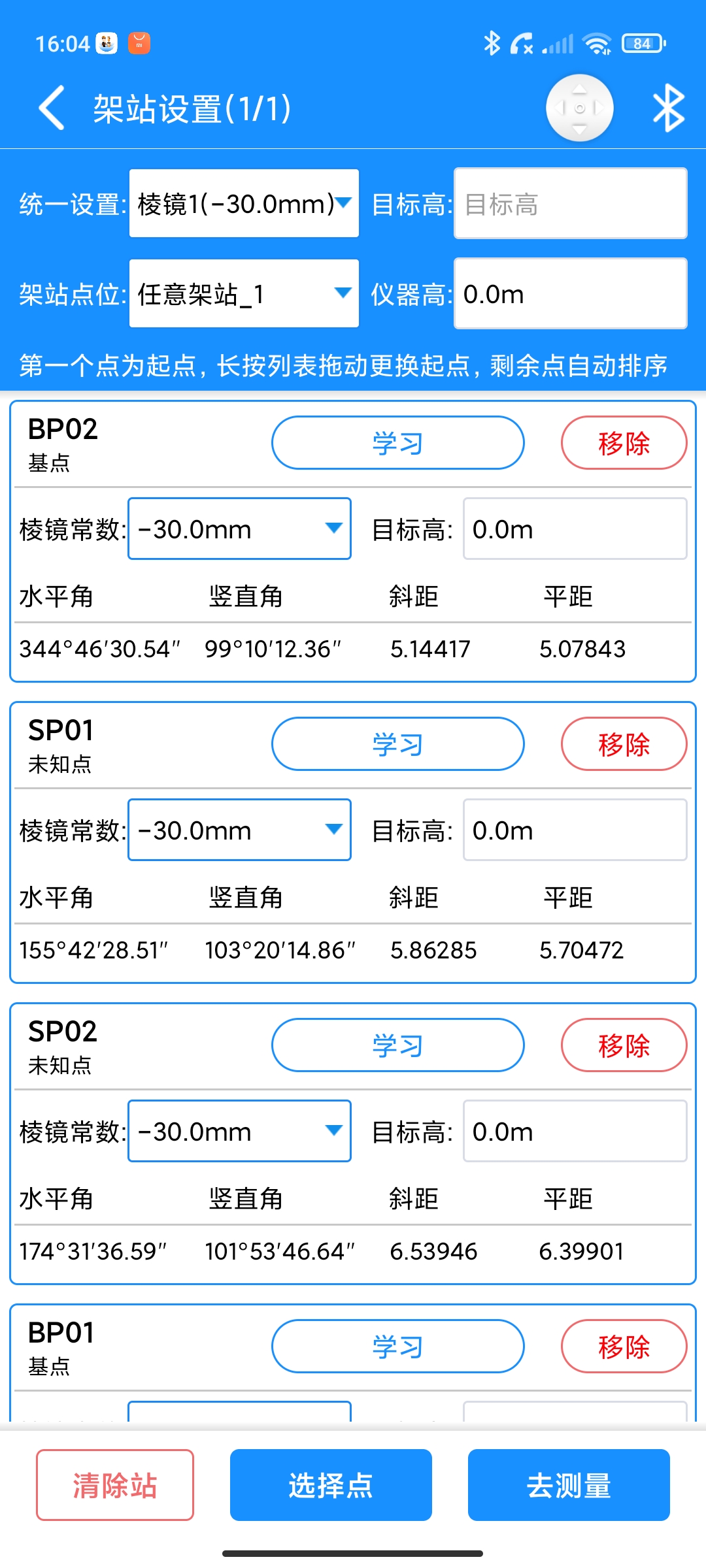

三. 架站设置

  1. 架站点位:可选择在任意位置架站(选点时需选择两个及以上控制点),也可选择在架站在控制点上(选点时需选择一个及以上控制点),在已有点架站时需注意填写仪器高。
  2. 选择点:点击“选择点”按钮选择本站需要测量的控制点或导线点,需要注意架站需要与其它任意站有关联的点,导线测量不能测站之间断开。导线及控制点都可以在此处临时新建。
  3. 选择好点之后,可以长按列表项进行上下拖动来改变起点,剩余点测量时将按照水平角自动排序。
  4. 自动测量:在自动测量的情况下,选择点完成后需依次手动照准目标后点击“学习”按钮进行测量,测量前需要注意棱镜常数目标高,学习完成后点击“去测量”。
  5. 手动测量:在手动测量的情况下,选择点完成后就可以点击“去测量”,需要注意棱镜常数和目标高。



四. 测量过程

  1. 自动测量:
    1. 点击“开始”按钮,则测量开始全自动测量,除非误差超过您设定的限差才会暂停并提示。
    2. 在测量过程中您可以手动暂停、继续、清空本站(停止)。
    3. 测量完成后,您可以单独选择某一测回重新测量或选择本站全部测回都重新测量。
    4. 本站测量完成后点击下一站,则继续下一站的架站设置。
  2. 手动测量:
    1. 手动照准目标后,点击测量。
    2. 若限差超限后,可点击“暂停测量”后重新测量本点。
    3. 一个测回测量完成后点击选择其它测回继续测量,所有测回测量完后点击下一站。



五. 成果查看

  1. 点击“平差成果”可进行数据平差,在未将所有站测量完成前也可以平差查看数据。
  2. 平差算法有两个,可别采用两套网状平差算法,您可以手动选择算法进行平差。
  3. 平差结果即显示了具体数据、也显示了整个导线的图示情况。
  4. 点击“更多操作”选择数据导出,可以导出任务数据,支持致测格式、科傻格式、SUC格式。


Screenshot_2021-11-18-16-19-59-918_com.zzw.zss.jpgScreenshot_2021-11-18-16-20-05-146_com.zzw.zss.jpg

当本期任务有平差成果数据后,任务就变为“已测量”状态,此时任务就已经可以上传了,需要注意的是已上传的任务就不能再测量了,需要测量就新建任务再测
数据上传后,可登录致测平台查看和导出导线测量任务数据,官网:https://www.zhizhuwang.online/
