智能开关安装指导书

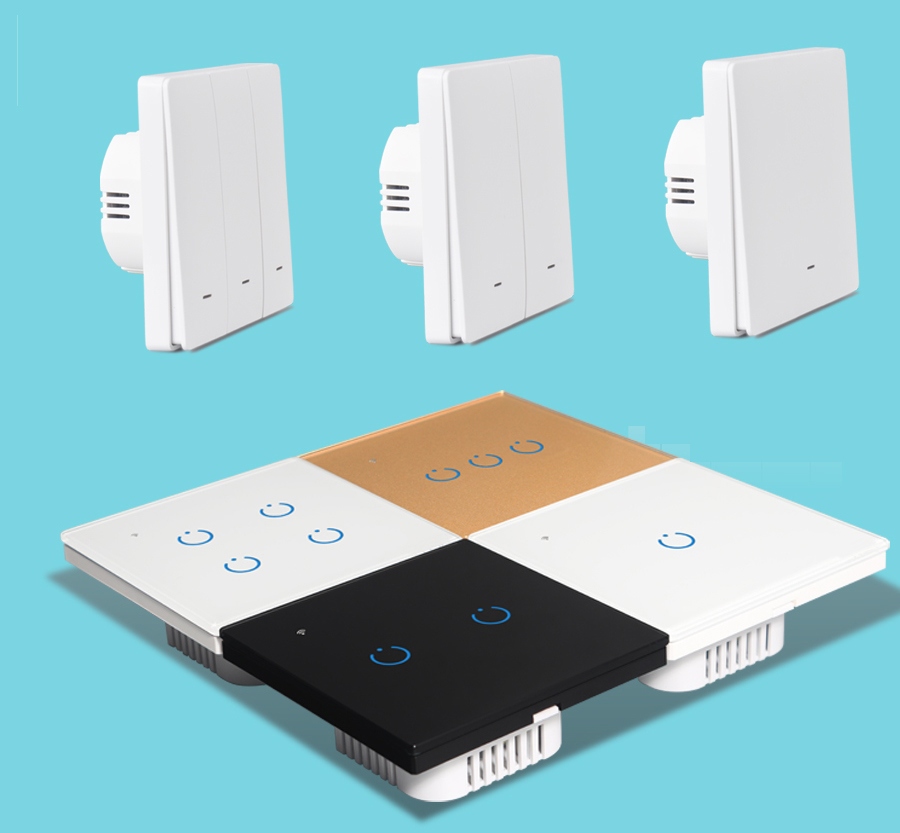

产品简介
ESZO智能开关支持接入涂鸦智能APP和智能生活APP控制，支持多款智能音箱（天猫精灵、小爱同学、小度、叮咚、小智、谷歌、亚马逊），适用于单火线路与零火线路。 ESZO智能开关支持2.4GWi-Fi通讯，接入网络，实现手机控制，可以通过手机随时随地控制开关，并通过涂鸦智能 App设置与其它智能设备形成联动，从而实现回家开灯，离家关灯等情景的智能响应。
认识设备

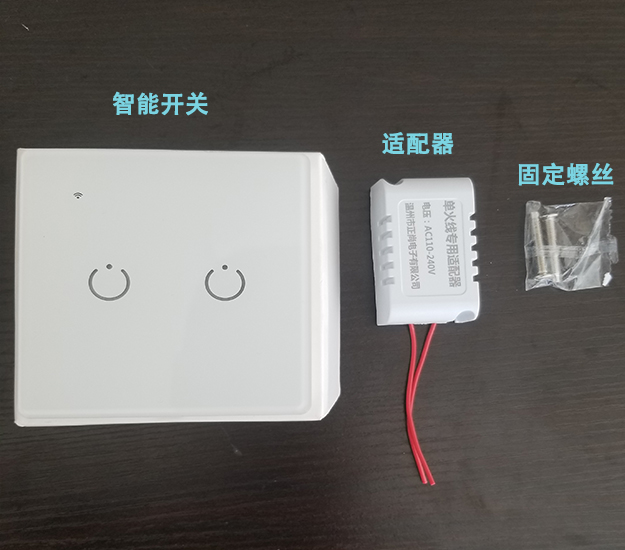

开关包装配置
单火版

零火版

安装指导

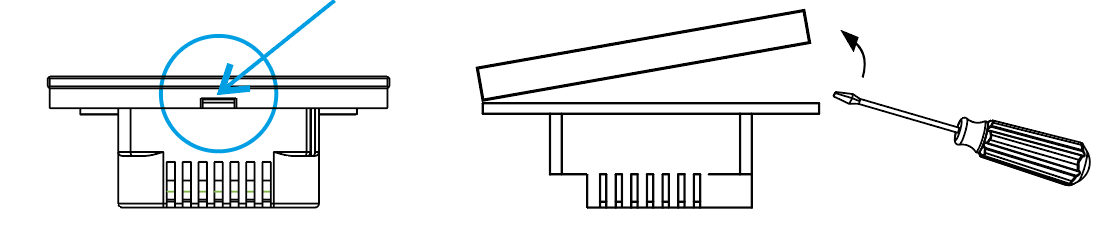

1、用一字螺丝刀延下方卡扣打开开关面盖，或直接用手推开前面盖

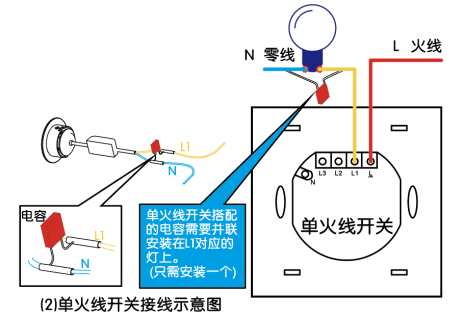

2、按如下接线图完成开关接线


零火版：将零线接入N，火线接入L，灯控线分别对应接入L1 L2 L3
单火版：火线接入L，灯控线分别对应接入L1 L2 L3，将包装内的适配器，并联在灯具的零火线上，一根接火线，一根接零线，没有极性，将并联适配器的灯具的灯控线接在开关 的 L1 接线柱上。
适配器安装小贴士：

• 无论是两开两路灯还是三开三路灯，均只需要接一个适配器
• 适配器可以装在最方便安装的灯具上，把这路灯的灯控线调换至接开关L1就可以
• 如果有射灯、筒灯，将适配器并联在任意一个上边即可
• 如果有带适配器或镇流器等模块的灯具，将适配器并联至强电端

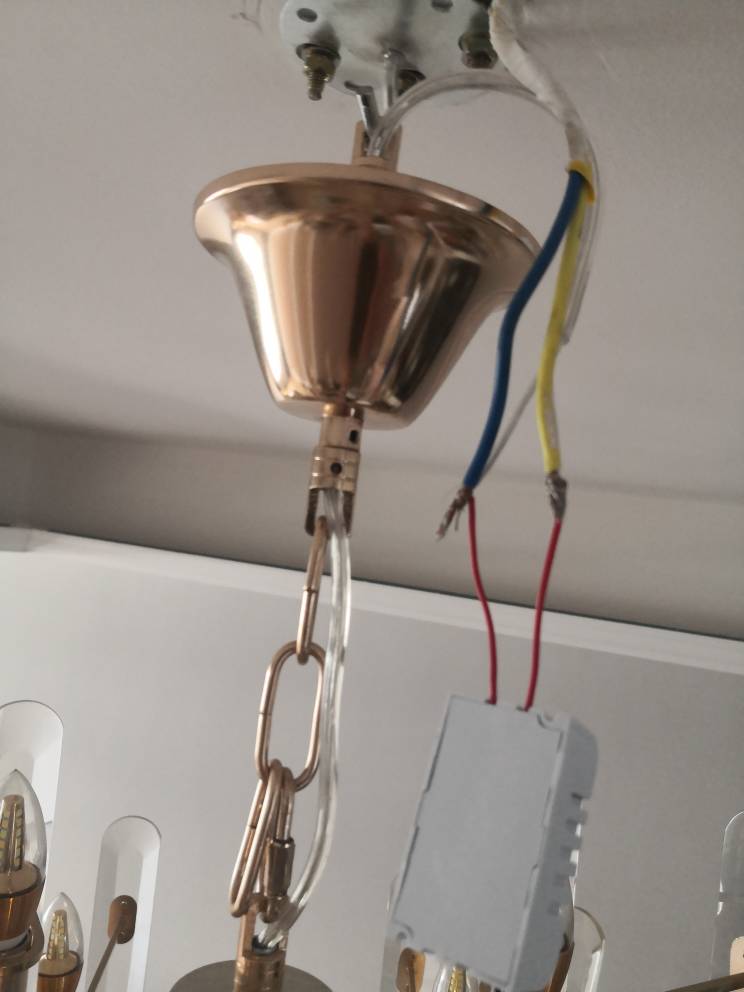

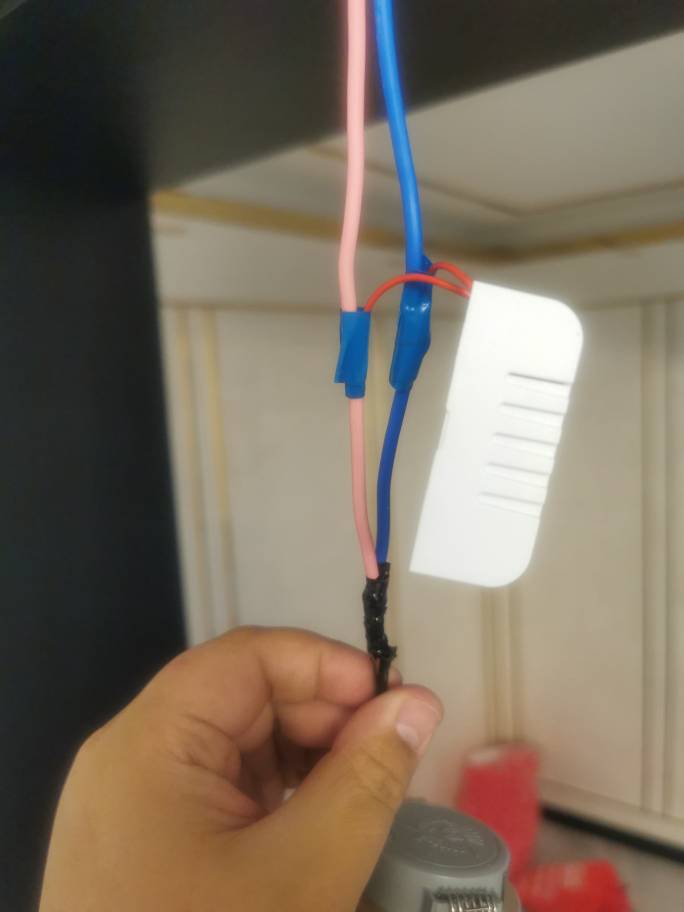

适配器安装实例参考（持续更新中….）

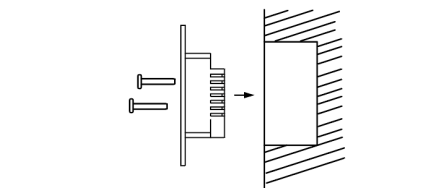

3、用配套螺丝，将开关固定在开关底盒里

4、安装完毕盖上前面盖，检查上下卡扣是否卡到位，否则可能会因面板与按键接触不良导致开关不灵敏或按键回弹反馈不佳

5、接通开关处电源，操作开关，测试线路是否连接正常。

添加设备
1、确保开关正常运行
2、打开涂鸦APP添加Zigbee智能网关（操作方法：请看目录Zigbee网关配对视频教程）
3、网关配对成功后，就可以添加其它设备（如：Zigbee智能开关、窗帘电机、人体感应、门磁、红外遥控，配对方法请看目录Zigbee其它智能设备视频教程）
4.将开关进入配网状态
操作任意按键短按5次，再长按1次，5秒后听到“滴滴滴”3声之后，释放按键，这时指示灯快闪进入配网状态！
5、添加智能开关
1、点击米家APP右上角【+】，添加设备，选择无线开关（Zigbee）,进入下一步，选择最近的网关，如果家里就一个网关就默认选择，多个网关根据设备位置，请选择最近的网关配对。（操作方法：请看目录Zigbee智能开关配对视频教程）
6、设置开关名称、按键名称，成功完成。
