gitlab jenkins pipeline

gitlab和jenkins结合，基于k8s平台实现ci/cd功能简单测试。

1. Jenkins Pipeline节点

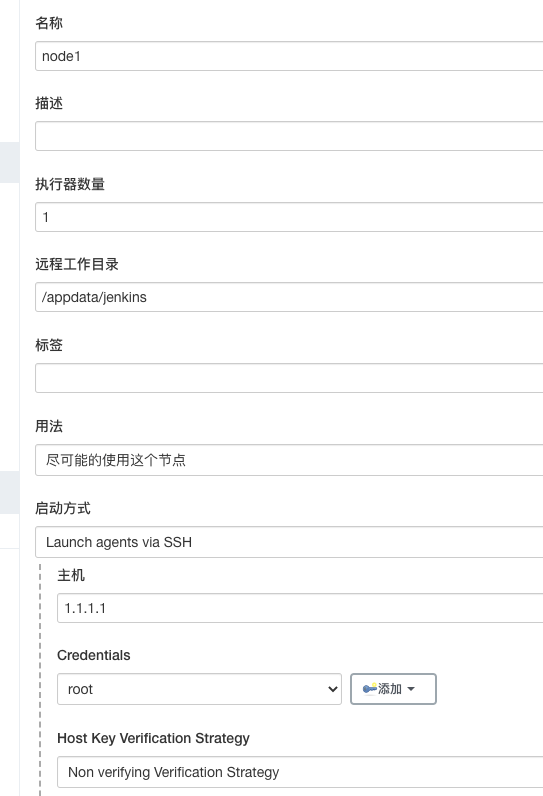

系统管理 —> 节点管理 —> 新建节点
关键配置项：

• Executor数量：可以简单设置为小于等于节点上CPU核心数的整数值；
• 远程工作目录：在agent节点上授权Jenkins使用的工作目录，建议使用绝对路径；
• 标签：节点特性标识；
• 用法：控制Jenkins如何在该agent上安排构建任务；
• 启动方式：master识别该agent主机并与其建立双向连接的方式，选定后，需要给定该方式下的具体配置；
• 可用性：master与agent间的连接保持机制；

添加连接凭据:

1. 在agent主机上设置工作目录，授权给jenkins用户，并给jenkins用户设定登录口令：

   # usermod -s /bin/bash jenkins
   # mkdir -p /appdata/jenkins
   # chown -R jenkins:jenkins /appdata/jenkins
   # passwd jenkins

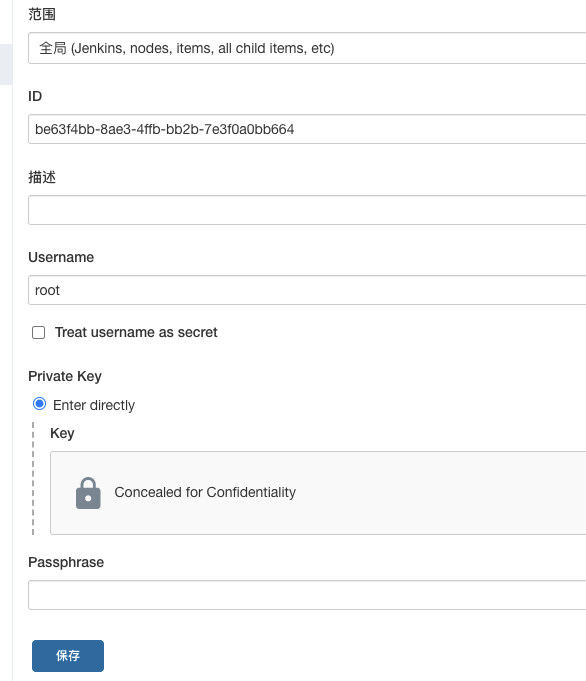

2. 如果是通过公钥来认证连接，添加公钥后，将私钥文件导入到jenkins凭据中：

   # su - jenkins
   # mkdir .ssh
   # echo "PUB_CONTENT" > .ssh/authorized_keys
   # chmod 700 .ssh
   # chmod 640 .ssh/authorized_keys

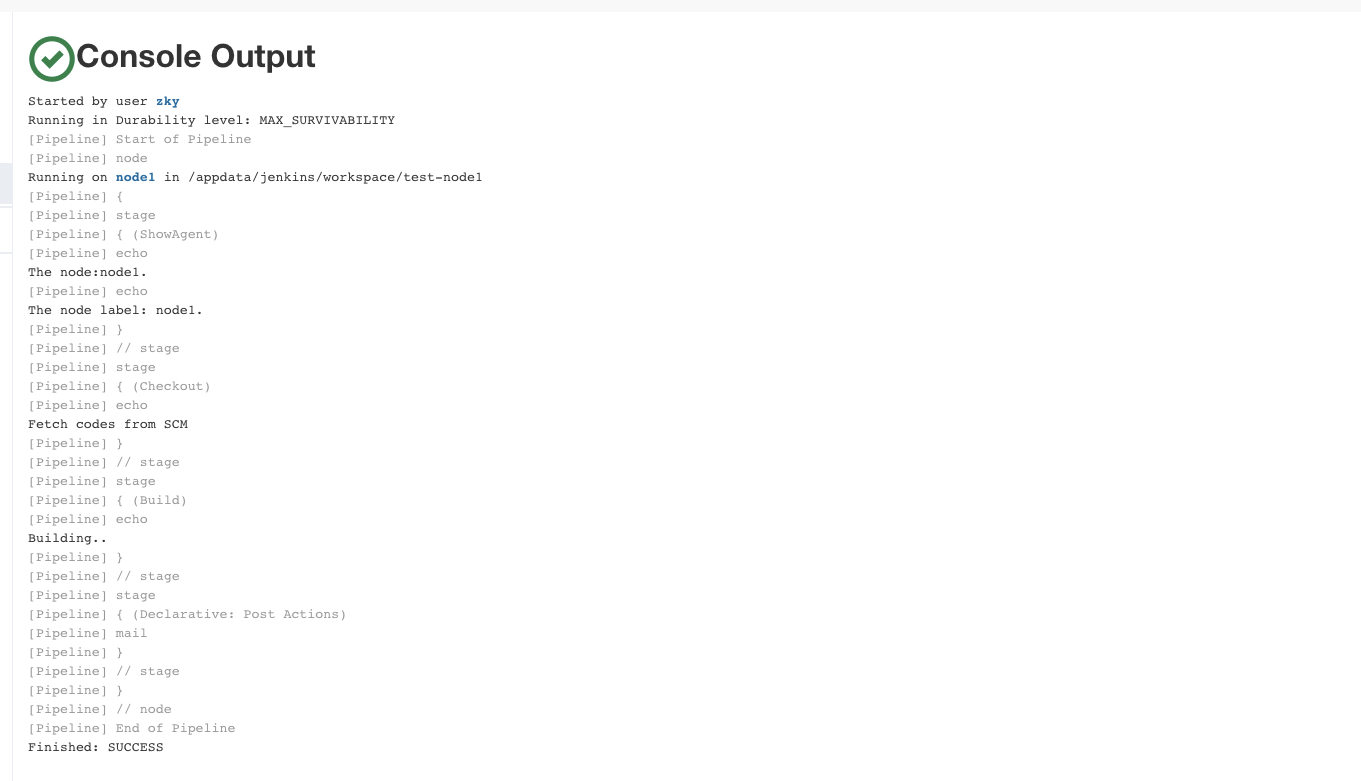

   pipeline中使用agent指令显式指定执行位置：

   pipeline {
    agent {
        label "node1"
    }
    stages {
        stage('ShowAgent'){
            steps{
                echo "The node:${env.NODE_NAME}."
                echo "The node label: ${env.NODE_LABELS}."
            }
        }
        stage('Checkout'){
            steps{
                echo 'Fetch codes from SCM'
            }
        }
        stage('Build'){
            steps{
                echo 'Building..'
            }
        }
    }
    post {
        always{
            mail to: 'test@126.com',
            subject: "Status of pipeline ${currentBuild.fullDisplayName}",
            body: "${env.BUILD_URL} has result ${currentBuild.result}"
        }
    }
   }


   agent可接受多种形式的参数：

• any: 任何可用节点；
• node: 用于pipeline顶端时表示不定义默认的agent，这就需要为每个stage单独指定；
• label { label ““ }: 具有指定的标签的节点均为可用节点；
• node { label ““ }: 与label相似，但可以指定额外的参数customWorkspace；
• docker: 在指定的容器中允许pipeline或stage代码，该容器动态创建并运行于预配置的可运行容器的node上，或能够匹配到指定label的node上，可用参数有：image、label、args、registryUrl和registryCredentialsId；
• dockerfile：功能上类似于上面docker参数，但容器镜像通过指定的docker进行构建；该参数要求Jenkinsfile必须从Multibrach Pipeline或Pipeline from SCM中加载，可用参数：filename、dir、label、additionalBuildArgs、args、registryUrl和registryCredentialsId;
• kubernetes: 于Kubernetes集群上指定的Pod中运行stage或pipeline代码，该参数同样要求Jenkinsfile必须从Multibrach Pipeline或Pipeline from SCM中加载；需要在kubernetes参数重指定Pod模版；

参考：https://www.jenkins.io/doc/book/pipeline/syntax/

2.Jenkins Pipeline与docker集成

在计划运行Docker容器的各Jenkins节点上设置：

• 安装并设定好docker环境；
• Jenkins安装Docker插件，pipeline插件自2.5版本以后就内置了docker插件；

• 将jenkins用户加入到docker组，# usermod -aG docker jenkins

• 重启jenkins服务

• 重启jenkins服务

  pipeline {
    agent none
    stages{
        stage('Back-end'){
            agent{
                docker {image 'openjdk:18-slim'}
            }
            steps{
                sh 'java --version'
            }
        }
        stage('Front-end'){
            agent{
                docker {image 'node:alpine'}
            }
            steps{
                sh 'node --version'
            }
        }
    }
  }

  以docker {}为agent时，除了image外，还有其他参数：

• label：默认，docker容器可运行于任何配置了docker环境的主机上，而label选项可基于标签过滤出一组特定的主机来运行docker agent；

• args：在创建容器的命令上，传递的自定义参数，例如，使用”-v Contain_Path:Host_Path”来使用存储卷；
• registryUrl: 特定镜像registry服务的URL；
• registryCredentialsId: 存储有认证到镜像registry上的Credential的ID；

指定凭证认证到死有registry中来获取镜像：

agent {
    image 'dockerhub.test.com/test_zky/spring-boot-helloworld'
  label 'docker_host'
  registryUrl 'https://dockerhub.test.com'
  registryCredentialsId 'dockerhub-user'
}

在jenkins上添加镜像库的凭证：

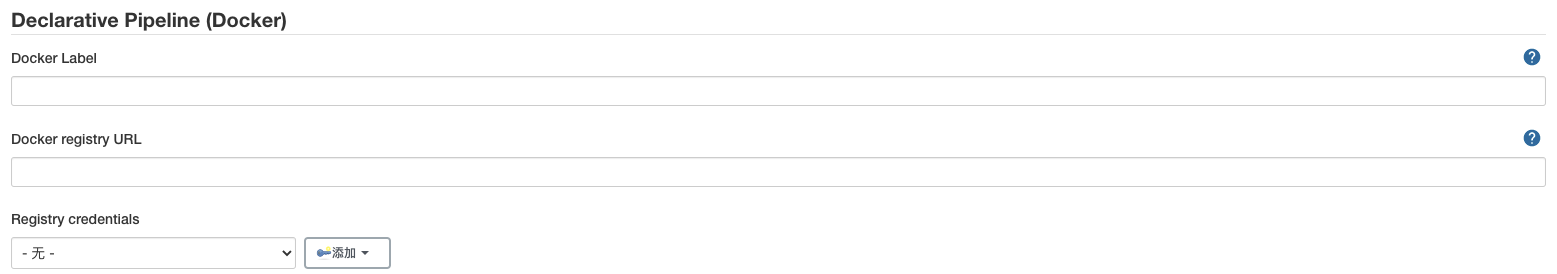

1. 添加默认的Registry指向，系统管理 —> 系统配置：

各配置参数简要说明：

• Docker Label: pipeline中的agent没有指定label选项时，将以此处指定的label为默认值；
• Docker registry URL: 使用的Docker Registry服务的地址；
• Registry Credentials: 认证到目标Registry服务的凭证；

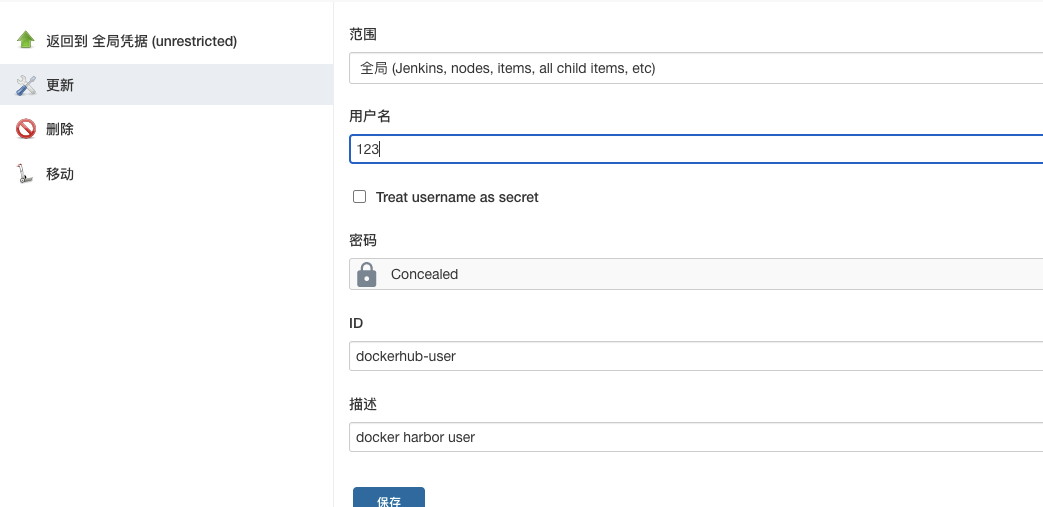

1. 配置Jenkins全局凭证，添加registry的账号密码：

3.Jenkins Pipeline与kubernetes集成

Jenkins支持以Pod形式运行Slave节点，实现规模可伸缩的Jenkins Cluster

• 相应的slave的功能由Pod模版通过镜像、存储卷等配置进行定义
• 需要在Jenkins上安装kubernetes插件

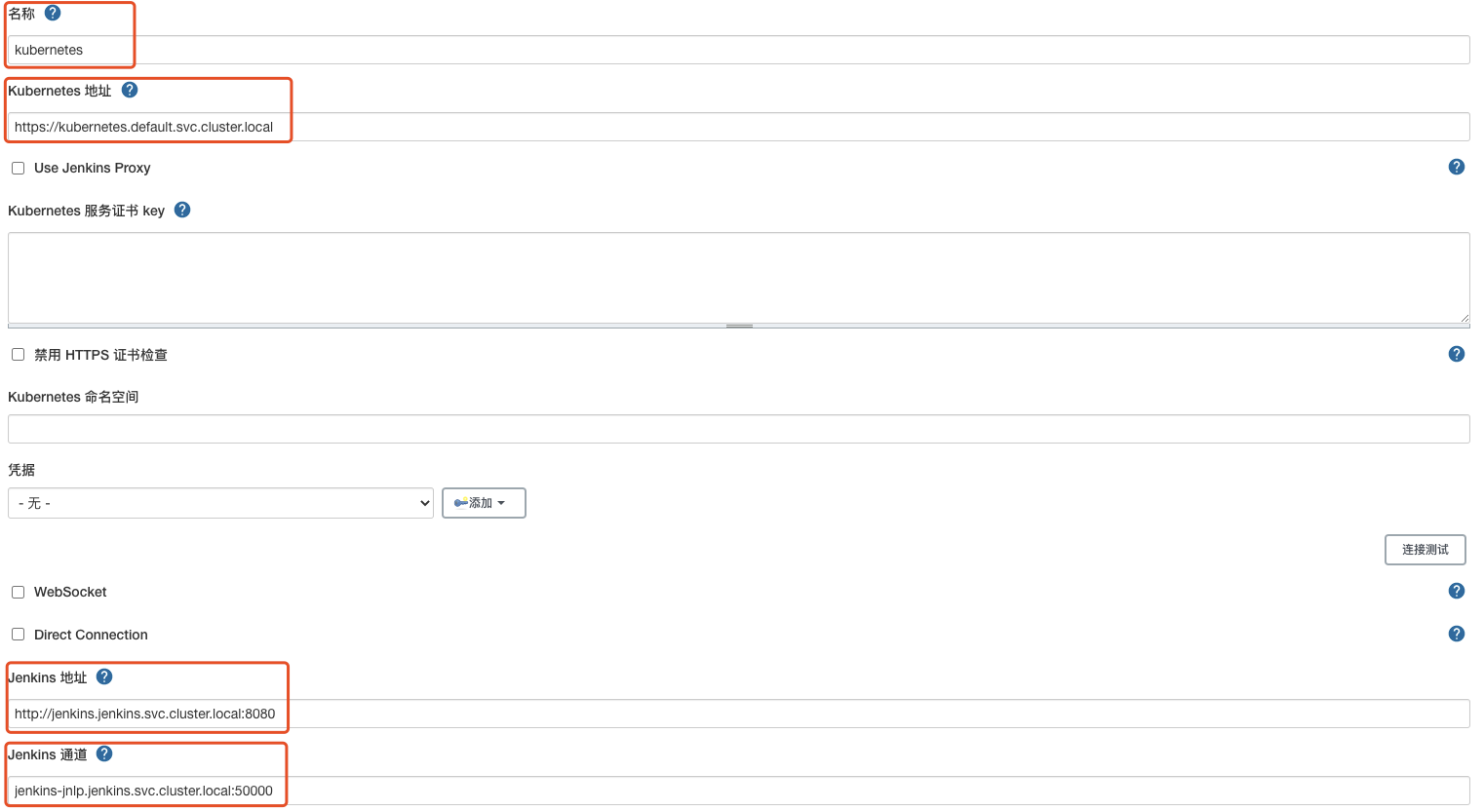

3.1 配置kubernetes集群

系统管理 —> 节点管理 —> Configure Clouds

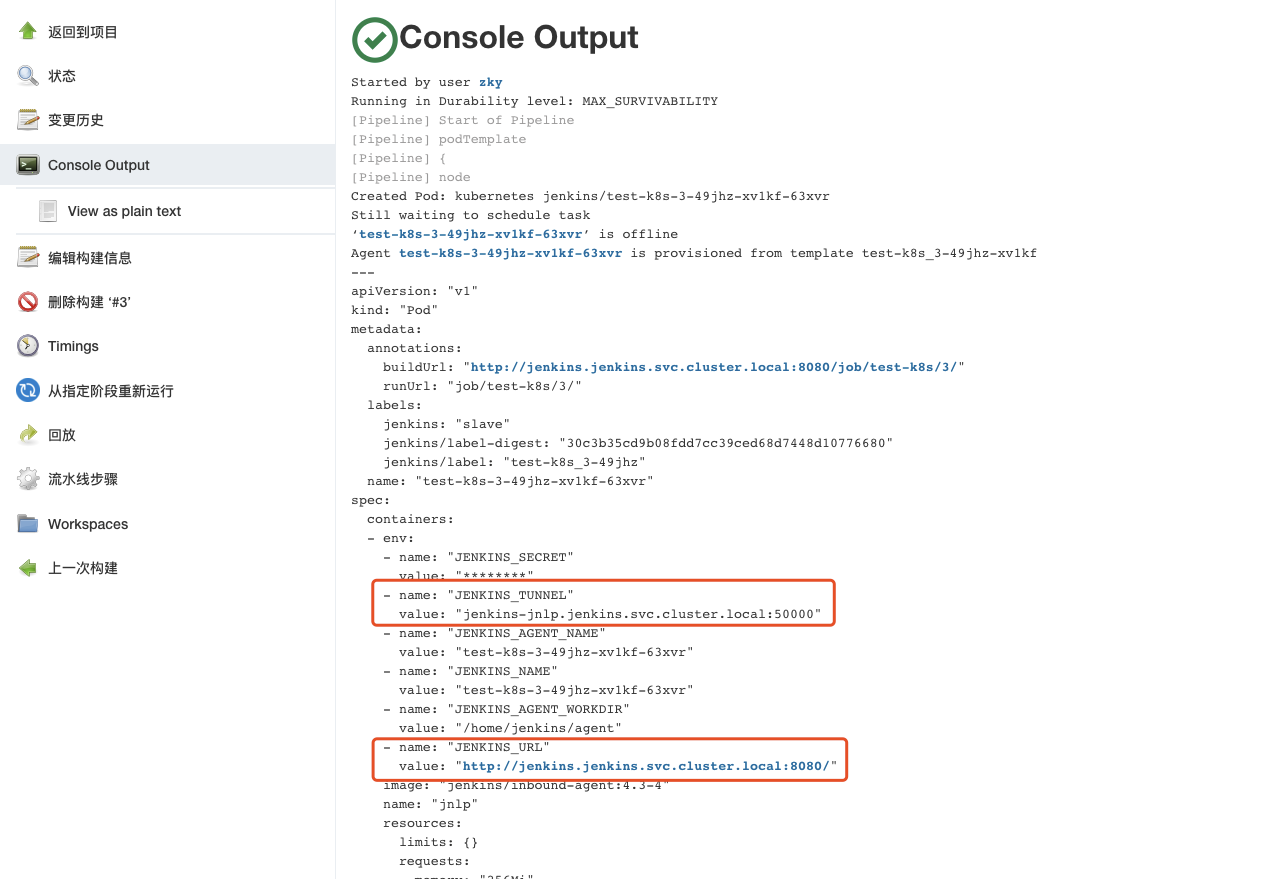

注意: Kubernetes地址、jenkins地址和jenkins通道相关的svc信息都需要在kubernetes上通过相关的svc了解；

3.2 配置Pod模版

该模式默认会使用jenkins\inbound-agent镜像做为slave Pod的基础容器；添加的容器将作为第二、第三容器使用；

3.3 简单测试Pod pipeline

pipeline {
    agent {
        kubernetes {
            inheritFrom 'jenkins-slave'
        }
    }
    stages{
        stage('hello'){
            steps{
                sh 'java -version'
            }
        }
    }
}

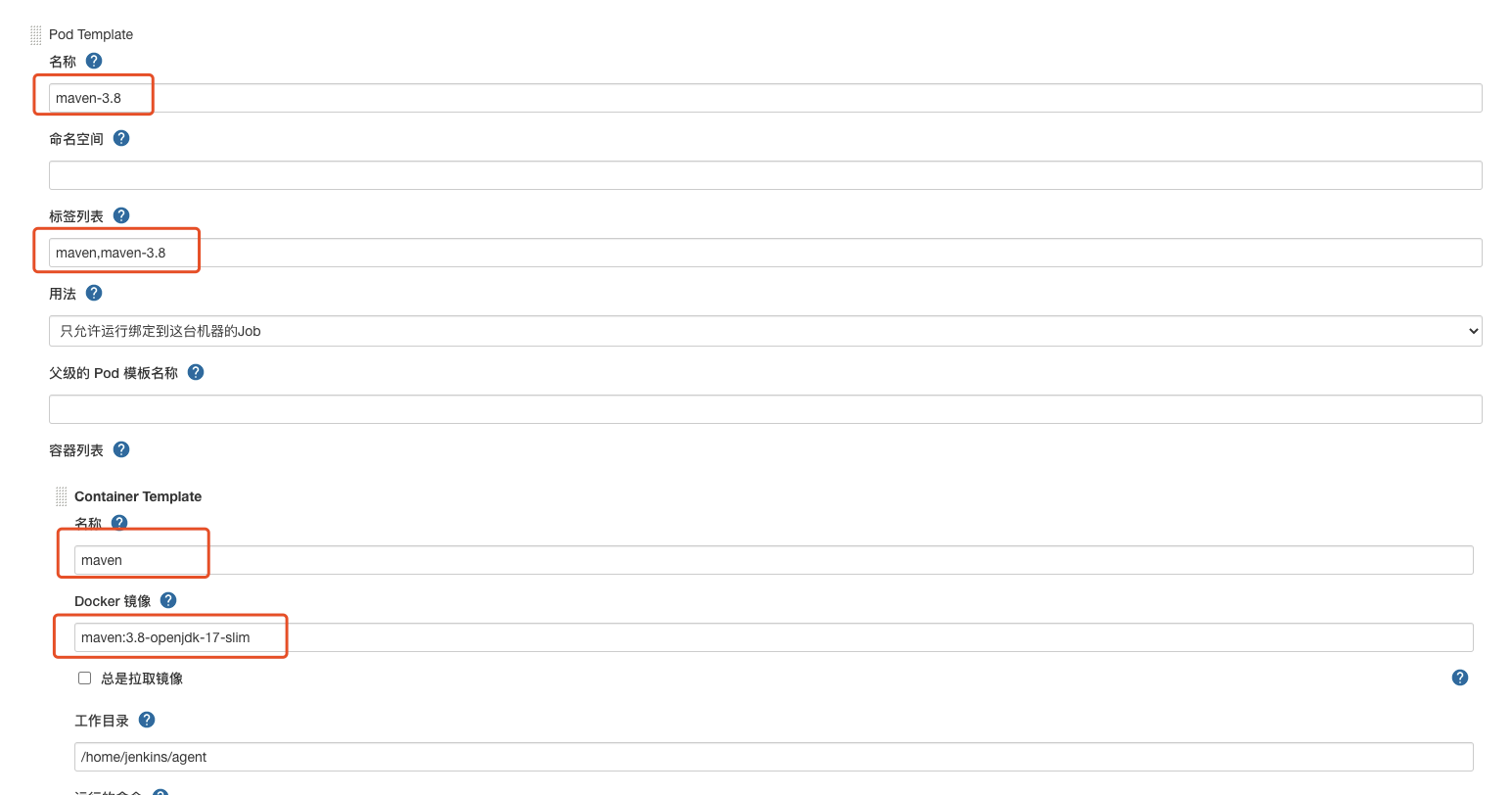

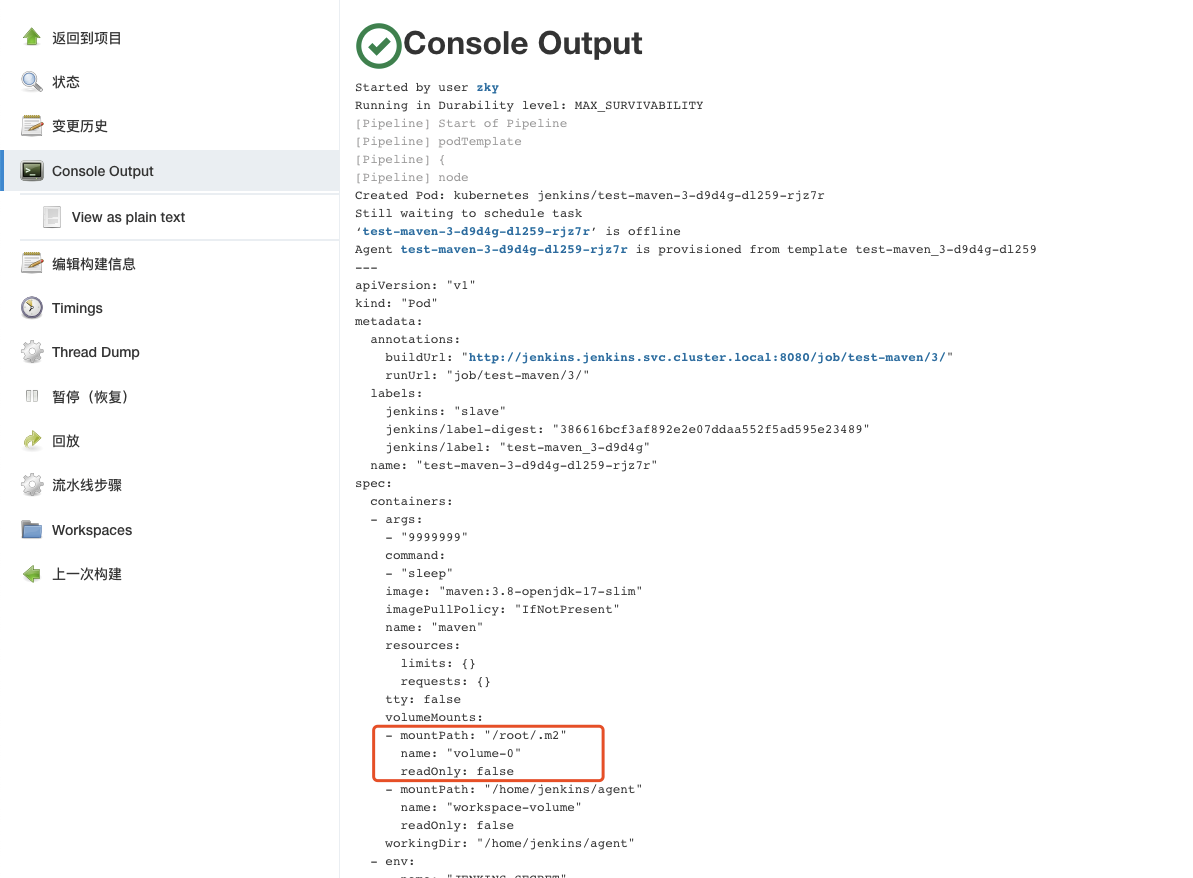

3.4 在Pod中运行maven构建工具

新增一个pod模版，它可以使用maven的镜像，联合默认的jenkins-slave镜像，运行一个多容器Pod

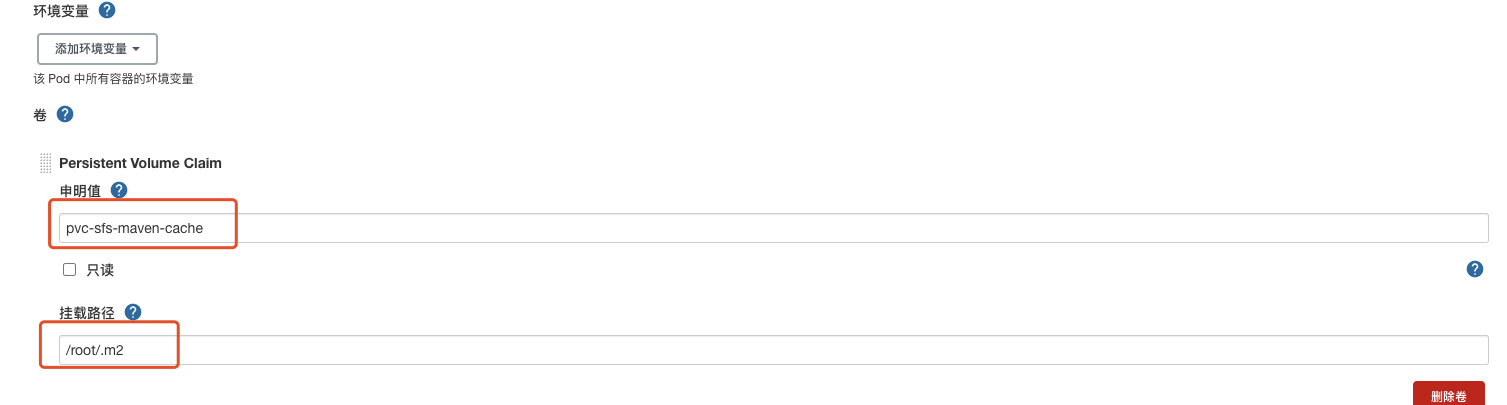

注意：需要提前创建好PVC

pipeline {
    agent {
        kubernetes {
            inheritFrom 'maven-3.8'
        }
    }
    stages {
        stage('Build') {
            steps {
                container('maven') {
                    sh 'mvn -version'
                }
            }
        }
    }
}

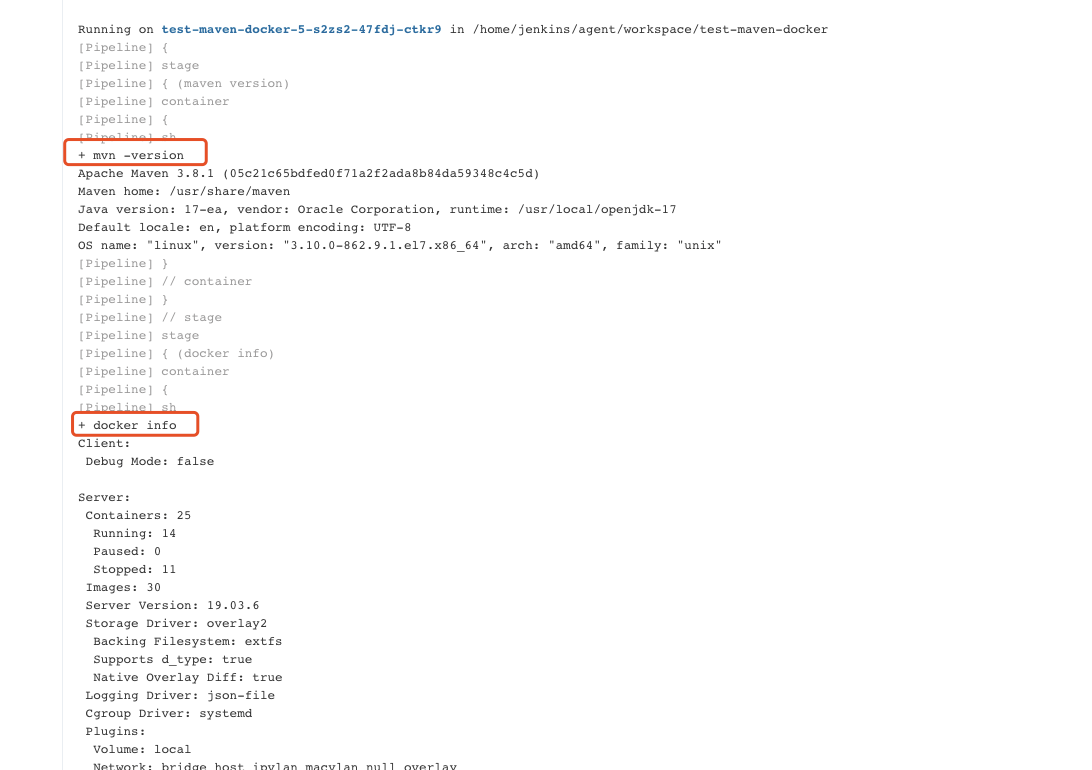

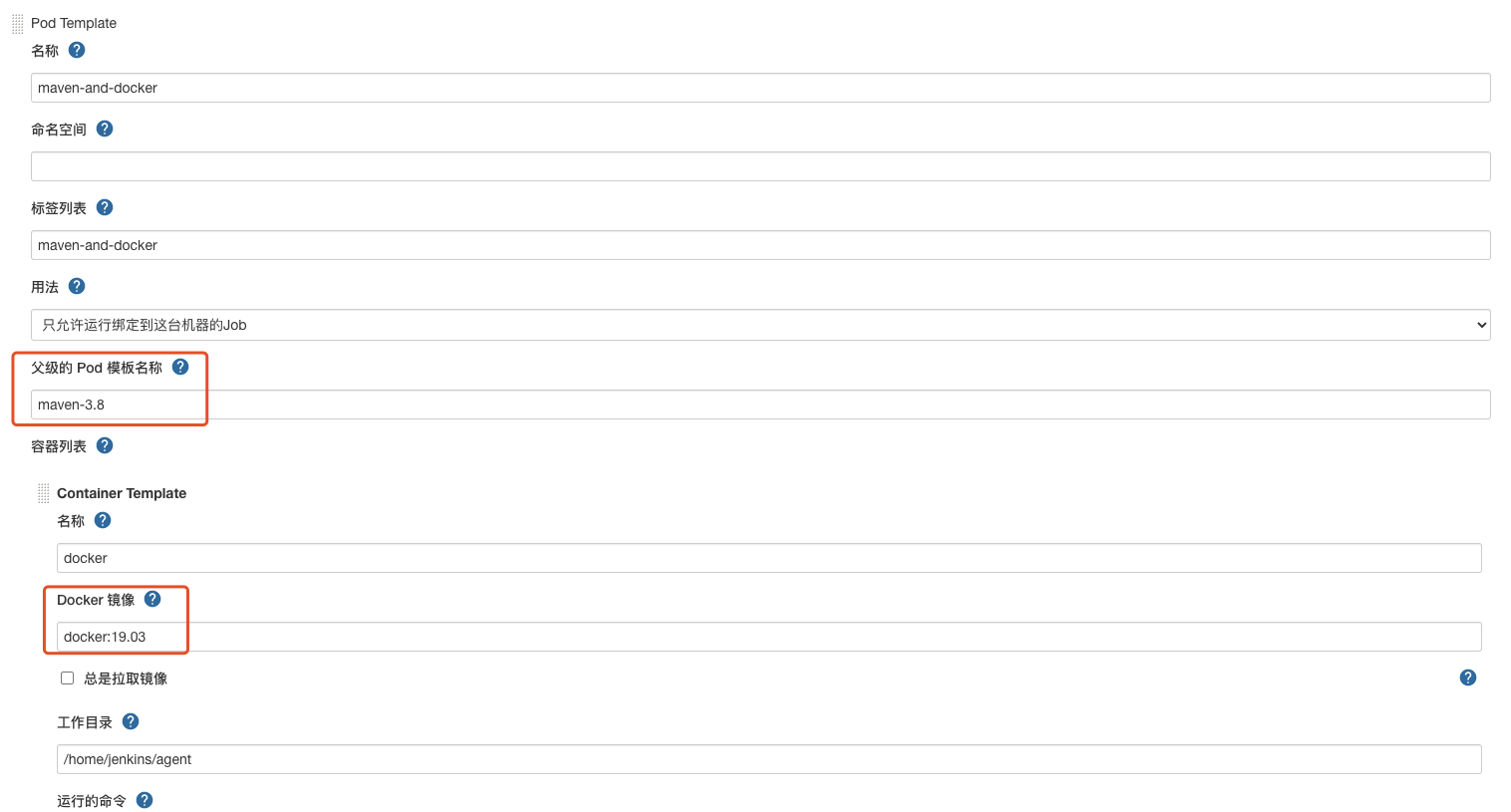

3.5 在Pod中提供docker环境

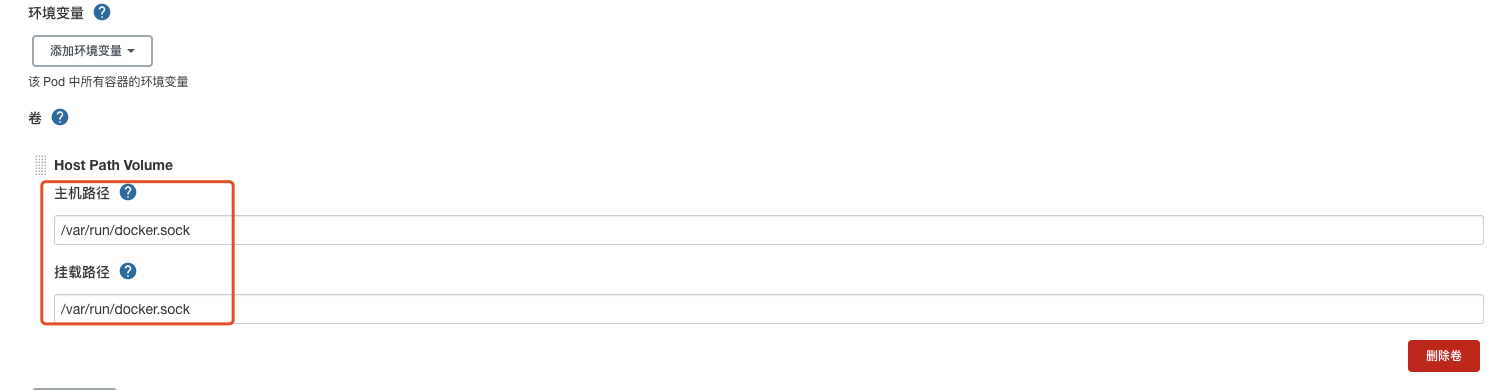

在容器中构建docker镜像，需要以docker in docker的方式进行

pipeline {
    agent {
        kubernetes {
            inheritFrom 'maven-and-docker'
        }
    }
    stages {
        stage('maven version') {
            steps {
                container('maven') {
                    sh 'mvn -version'
                }
            }
        }
        stage('docker info') {
            steps {
                container('docker') {
                    sh 'docker info'
                }
            }
        }
    }
}

4.Jenkins Pipeline与Gitlab集成

4.1 Gitlab通知触发自动构建

spring-boot-helloworld示例：
拉取地址：https://github.com/iKubernetes/spring-boot-helloWorld.git (马哥教育)

Gitlab Webhook指pipeline关联的Gitlab Repository上的代码出现变更时，由Gitlab将相关事件通知给Jenkins，从而触发Jenkins执行构建操作；

• 避免了pollSCM的频繁轮询依然存在滞后可能性的问题；
• 依赖于Gitlab插件和Git插件；

配置要求：

• 前提：Gitlab和Jenkins同在本地网络时，需要以管理员权限设置“外发请求”，启用“允许Webhook和服务队本地网络的请求”；
  • 授予Jenkins访问Gitlab上仓库中特定用户的代码权限；
  • Jenkins基于SSH协议获取代码仓库中的内容，因而需要事先配置Jenkins能基于SSH密钥接入GItlab；
• Gitlab API访问授权
  • 配置Gitlab API访问认证（Access Token）及操作权限；
  • 配置Jenkins启用/project端点认证，配置它能通过配置的Access Token接入Gitlab API;
• Jenkins pipeline项目的通知授权
  • 创建pipeline任务，选择使用的“Gitlab Connection”，并选定使用”Build when a change is pushed to Gitlab.”触发器；
  • 而且为构建触发器生成Secret token;
  • 配置Gitlab Repository能通过Webhook，基于该Secret Token触发构建；

具体配置相关文档：https://docs.gitlab.com/ce/integration/jenkins.html

1. 以Gitlab管理员的身份，设置系统在外发请求中，允许Webhook和服务对本地网络的请求；

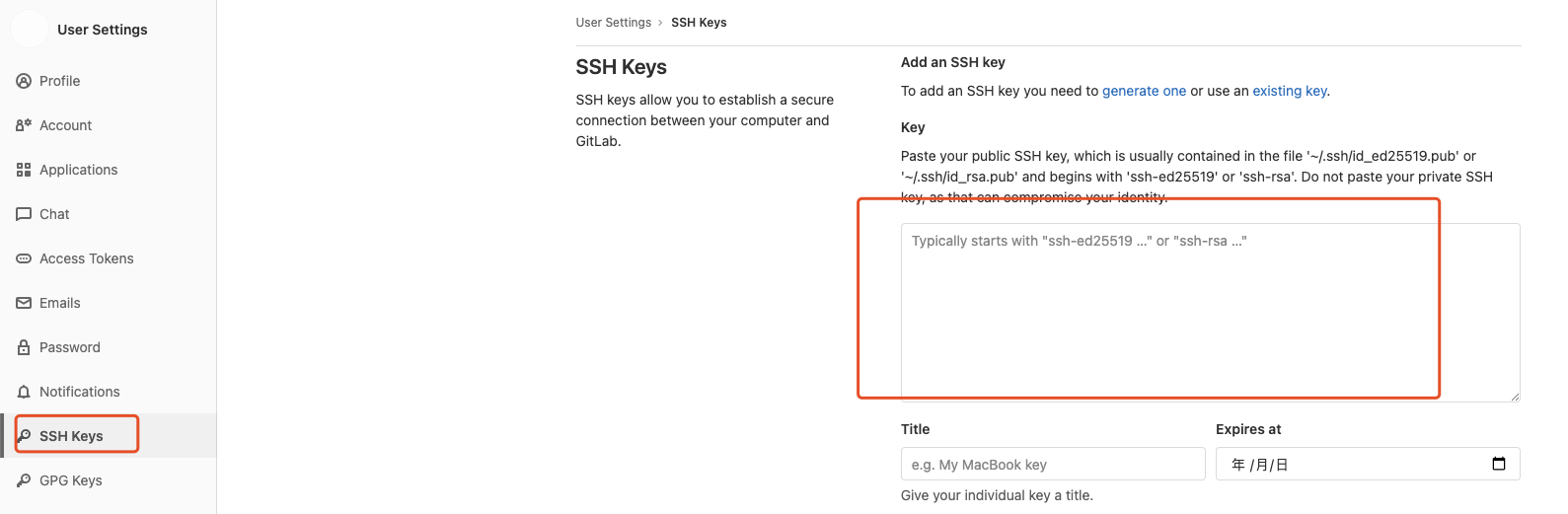

1. 为Gitlab用户添加SSH公钥，复制公钥文件的内容，贴在Gitlab上的用户账号配置属性中：

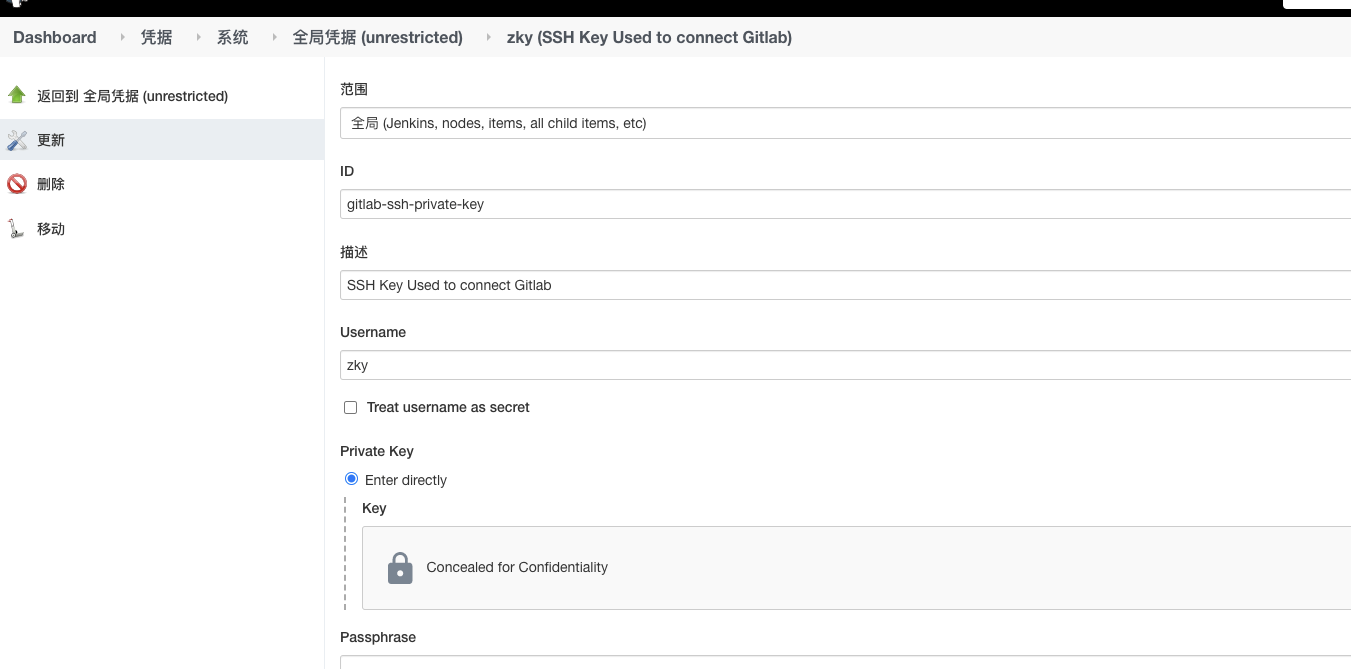

1. 在Jenkins上通过凭证添加SSH私钥以认证到Gitlab

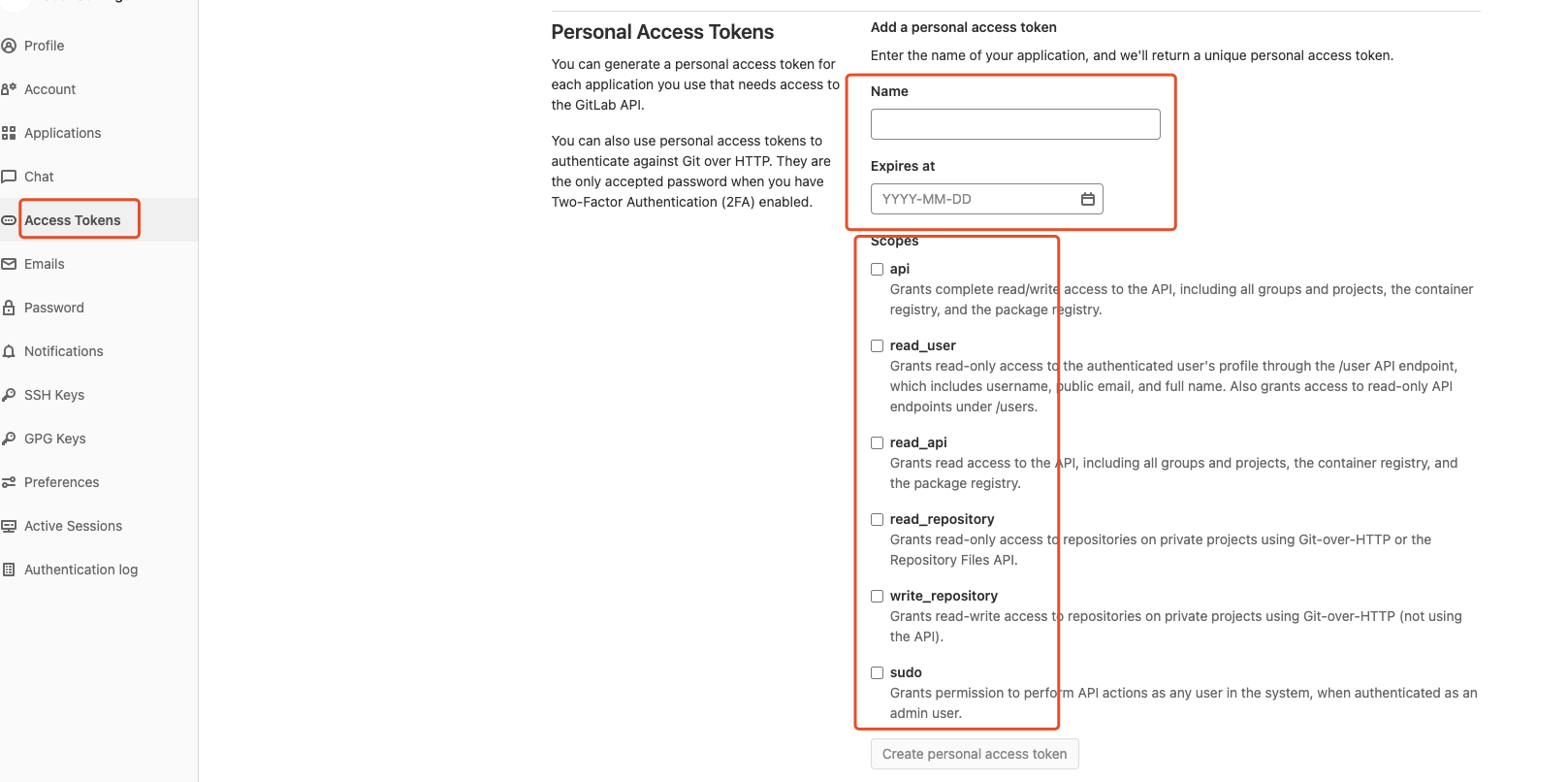

1. 在Gitlab上创建Access Token，User Account —> Setting —> Access Tokens

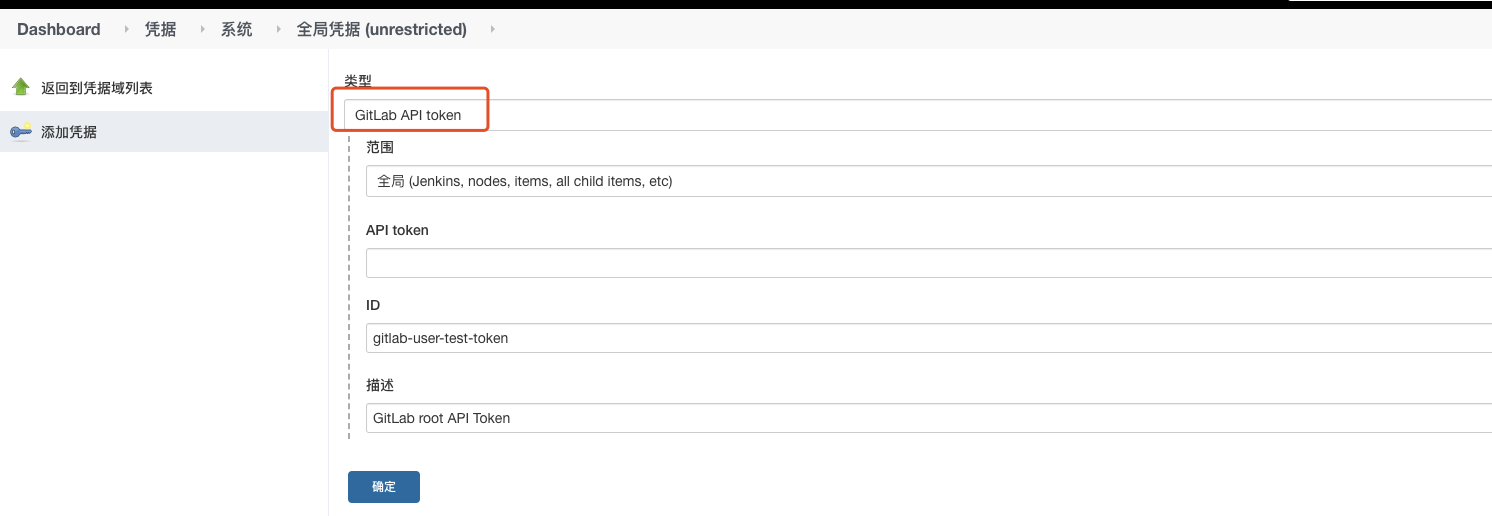

1. 将Gitlab Token添加为jenkins Credential

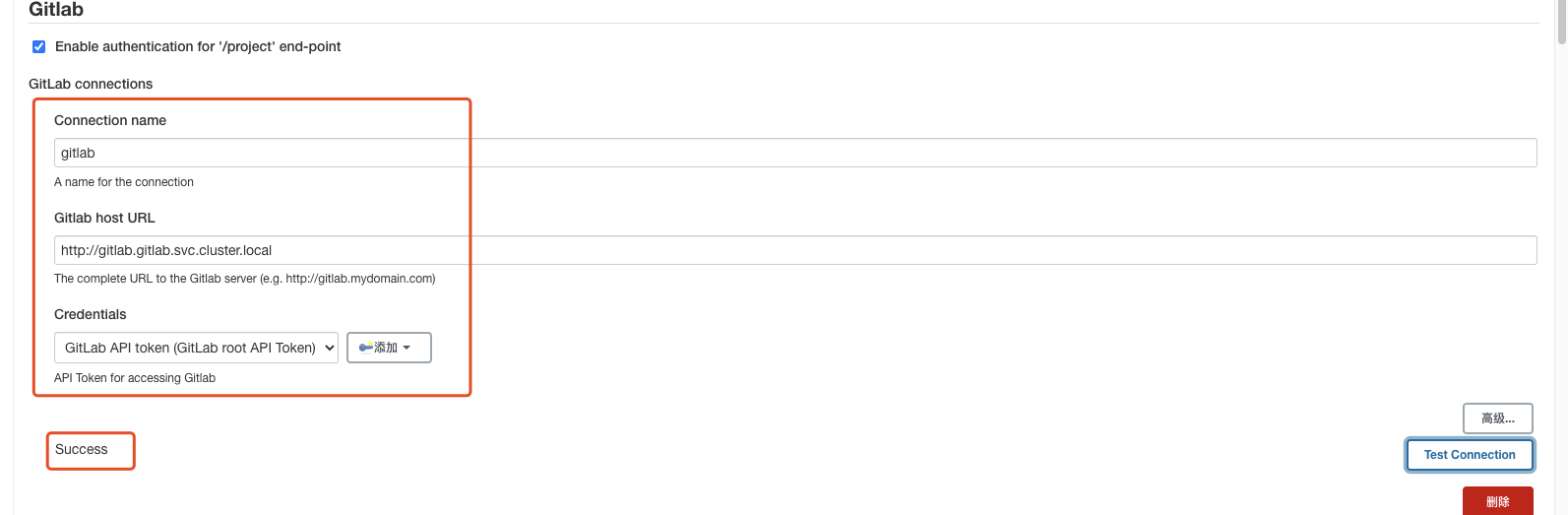

1. 在Jenkins上授权启用/project端点以创建Gitlab连接，系统管理 —> 系统配置：

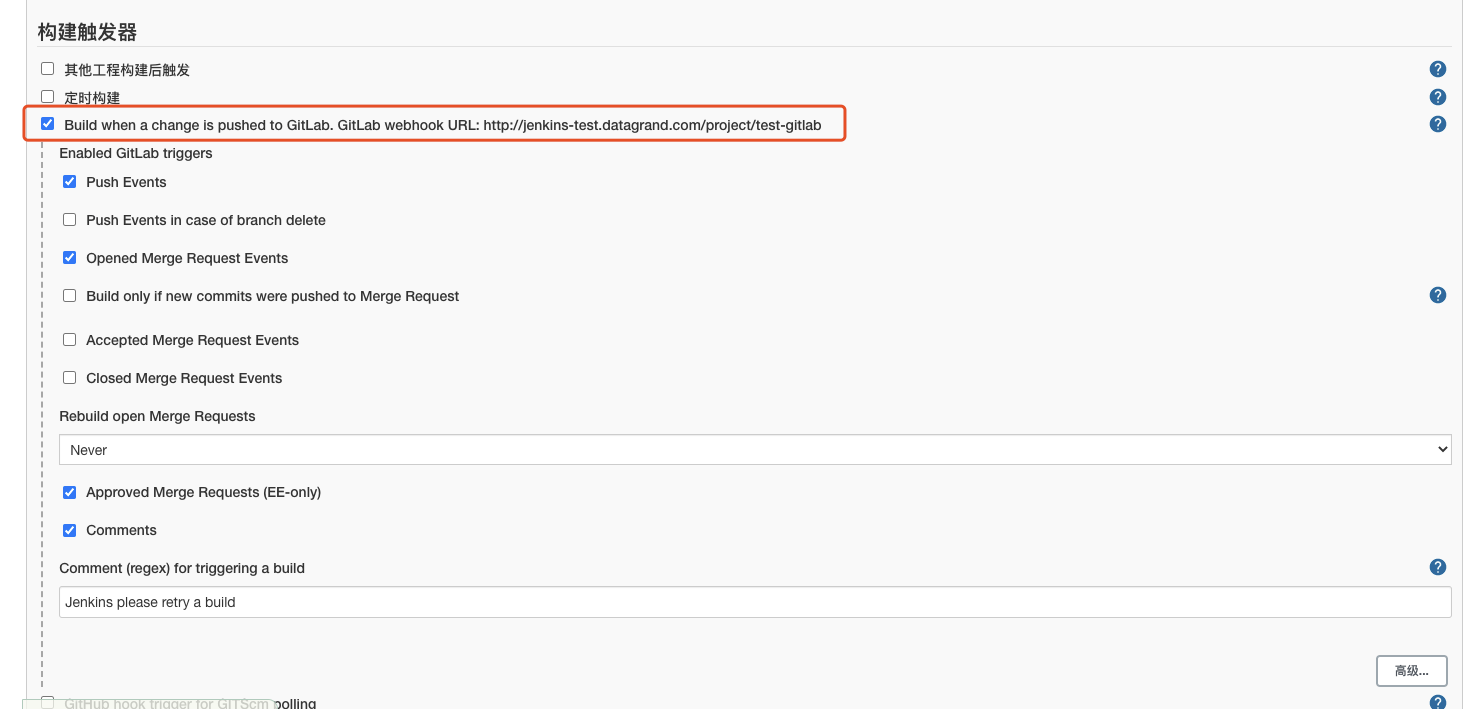

1. 配置Jenkins项目可经由Gitlab上的事件触发

• 在Jenkins的pipeline和freestyle类型的项目上，选择使用的Gitlab connection；
• 选中”Build when a change is pushed to Gitlab”，并按需勾选允许的触发事件；

• 还应该配置如何通知给Gitlab；

  • Freestyle项目可以选择通过Post-build Actions指定；

  • Pipeline项目只能通过pipeline代码指定；

    pipeline {
    agent any
    stages {
       stage('gitlab') {
           steps {
               echo 'Notify Gitlab'
               updateGitlabCommitStatus name: 'build',state:'pending'
               updateGitlabCommitStatus name: 'build',state:'success'
           }
       }
    }
    }

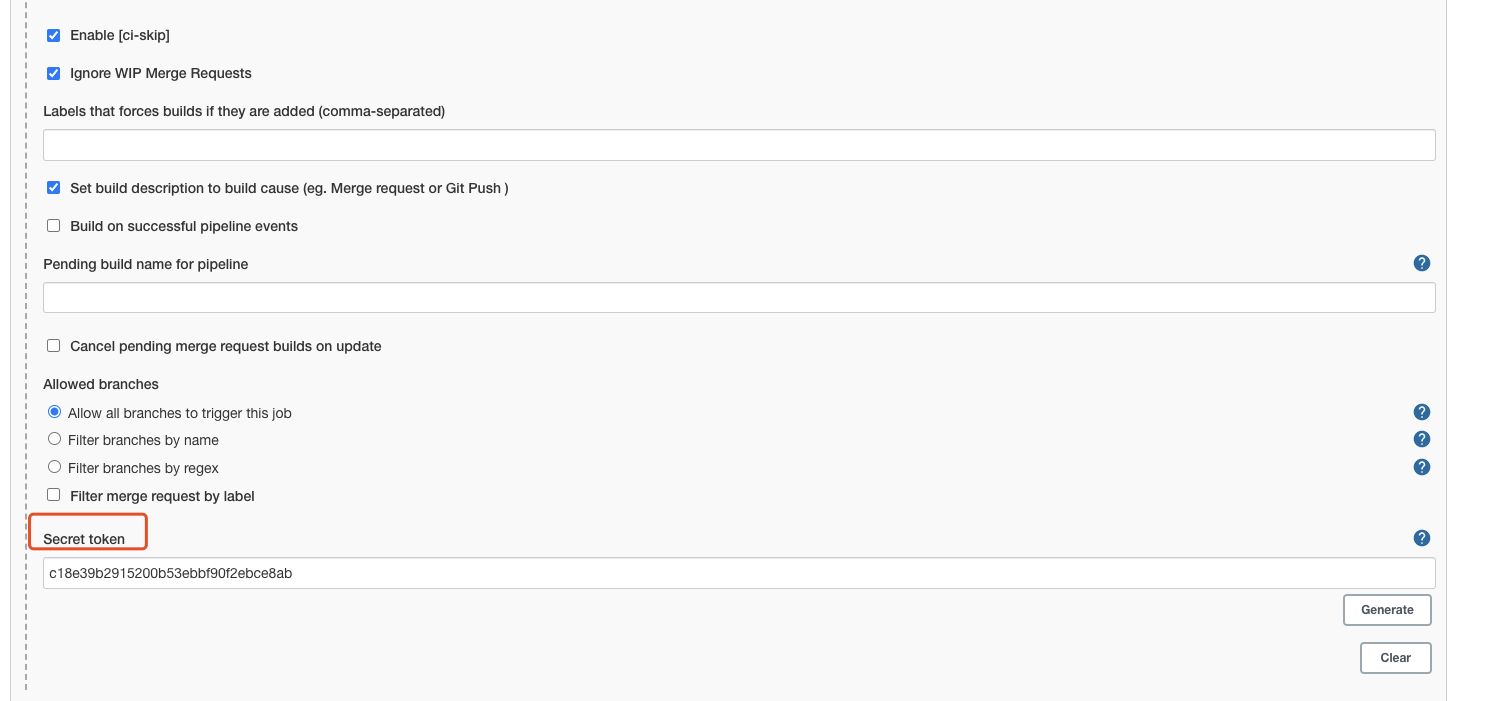

• 点击上图的“高级”按钮，在Jenkins项目上生成Secret Token，该Token将被Gitlab用作触发时的认证信息；

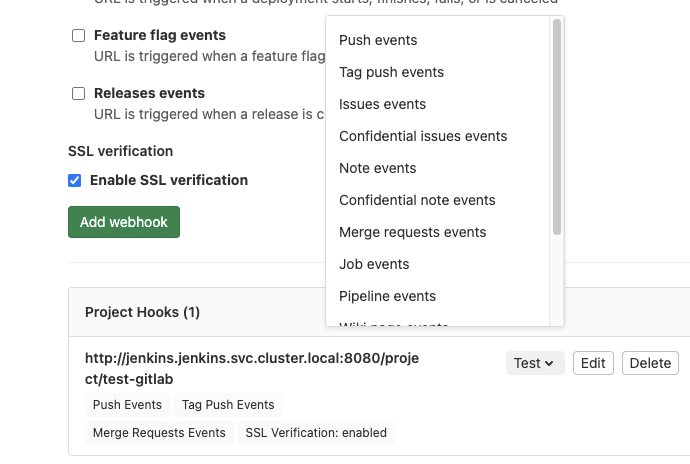

• 在Gitlab上对应代码仓库的配置菜单上，Setting —> Webhooks
  • 创建一个Webhook，指向前面配置的Jenkins项目及其相应的Secret Token
  • Webhook定义完成后，可手动测试触发机制；选择支持的某类触发事件中的一种，即可触发一次Pipeline的构建操作；
  • 整个出发及构建链路连通后，即可于Jenkins上的相关项目的详情中看到，被Gitlab出发的构建都会标记为”Started by Gitlab by xxx”

• 测试自动触发，向Gitlab上的代码仓库推送代码变更测试即可

  pipeline {
    environment {
        appName = "dockerhub.test.com/test_zky/spring-boot-helloworld"
        appVersion = "0.9.4"
    }
    agent {
        kubernetes {
            inheritFrom "maven-and-docker"
        }
    }
    stages {
            stage('Source'){
            steps {
                git branch: 'develop', credentialsId: 'gitlab-ssh-private-key', url:'ssh://git@gitlab.gitlab.svc.cluster.local/zky/spring-boot-helloworld.git'
            }
        }
        stage('Build') {
            steps {
                container('maven') {
                    sh 'mvn clean test package'
                }
            }
        }
        stage('Building app image') {
            steps {
                container('docker') {
                    script {
                        dockerimage = docker.build appName + ':' + appVersion
                    }
                }
            }
        }
    }
  }

  4.2 自动推送Docker镜像入库

  将拥有镜像仓库“写”权限的认证信息保存位Jenkins的凭据，以确保能够在pipeline中推送镜像至仓库中


  pipeline {
    environment {
        appName = "dockerhub.test.com/test_zky/spring-boot-helloworld"
        appVersion = "0.9.4"
        registry = "https://dockerhub.test.com"
        registryCredential = "dockerhub-user"
        dockerimage = ""
    }
    agent {
        kubernetes {
            inheritFrom "maven-and-docker"
        }
    }
    stages {
        stage('Build') {
            steps {
                container('maven') {
                    sh 'mvn clean test package'
                }
            }
        }
        stage('Building app image') {
            steps {
                container('docker') {
                    script {
                        dockerimage = docker.build appName + ':' + appVersion
                    }
                }
            }
        }
        stage('Push app image') {
            steps {
                container('docker') {
                    script {
                        docker.withRegistry(registry,registryCredential) {
                            dockerimage.push()
                        }
                    }
                }
            }
        }
    }
  }

  4.3 Jenkinsfile入库

• 将前面示例中的pipeline代码保存于仓库根目录中的Jenkinsfile文件中，即可由Jenkins自行检出并加载；

• 轻量级检出，可让Jenkins仅检出Jenkinsfile文件，而非整个仓库；

5.Jenkins CD流水线

1. 以Jenkins为CD工具：
   1. 原则上：代码仓库与配置仓库分离，CI Server与CD Server分离；
   2. 折衷方案：代码仓库与配置仓库分离，但仍使用同一个Jenkins实例：
      1. 代码仓库：spring-boot-helloworld
      2. 配置仓库：spring-boot-helloworld-deployment
2. 使用kubectl直接调用清单进行部署，需要事先配置可运行kubectl命令的Pod模版

1. 安装 kubernetes CLI 插件
2. 将具有部署目标资源权限的账户及认证信息添加微Jenkins上的认证凭据
   1. 将”kubectl config view —raw”的结果复制后，保存于本地桌面上的文件；
   2. 修改其Cluster的地址为集群内部的可用地址https://kubernetes.default.svc.cluster.local:443;

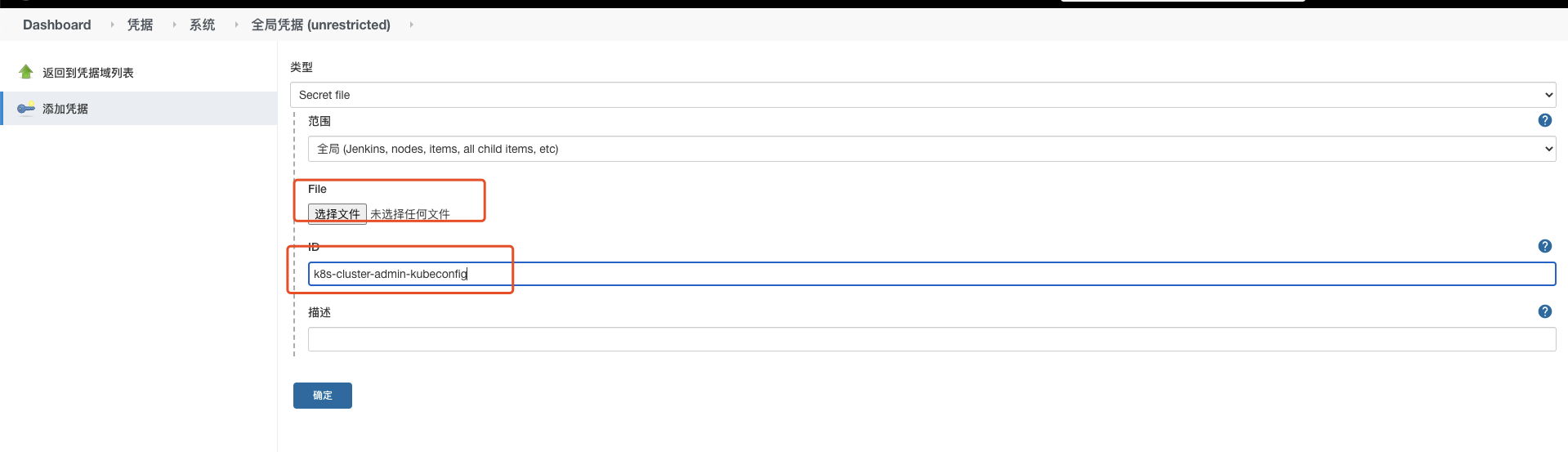

   3. 在Jenkins上添加类型为”Secret File”类型的凭据，并加在前面生成的文件；

1. 使用如下Pipeline代码

   1. 从指定的仓库获取代码

   2. 而后借助于kubectl基于相应的kubeconfig项目标集群执行应用部署或更新

      pipeline {
      agent {
        kubernetes {
            label 'kubectl'
        }
      }
      stages {
        stage('Source'){
            steps {
                git branch: 'master', credentialsId: 'gitlab-ssh-private-key', url:'ssh://git@gitlab.gitlab.svc.cluster.local/zky/spring-boot-helloworld-deployment.git'
            }
        }
        stage('Deploy'){
            steps{
                container('kubectl'){
                    withKubeConfig([credentialsId: 'k8s-cluster-admin-kubeconfig']){
                        sh 'kubectl apply -f deploy/'
                    }
                }
            }
        }
      }
      }

      参考：马哥教育 gitops课程
