计算机网络概述

概述：
标准化工作（非考研重点）
性能指标
分层结构
计算机网络分层结构

计算机网络考研：知识点多、分值低
建议：理解记忆、抓住重点、多轮复习
五层网络体系结构-各层间的协议-协议的应用（以太网）-各层的设备
“考前记一记”

概述：

概念：

网络

计算机网络：是一个将分散的，具有独立功能的计算机系统，通过通信设备与线路连接起来，以功能完善的软件实现资源共享和信息传递的系统。计算机网络是互连的、自治的计算机集合。互连：互联互通自治：无主从关系
电话网
铁路网
神经网络

组成

组成部分
硬件
软件
协议
工作方式
边缘部分：由所有连接在互联网上的主机组成，这部分是用户直接使用的，用来进行通信和资源共享，有C/S 和对等方式 P2P：两台主机在通信时，并不区分哪一个是服务请求和服务提供方。只要两台主机都运行了对等连接软件（P2P软件）![V6(F0_ACKAOR59$`)R_8HD.png
核心部分：路由器（实现分组交换），为边缘部分服务

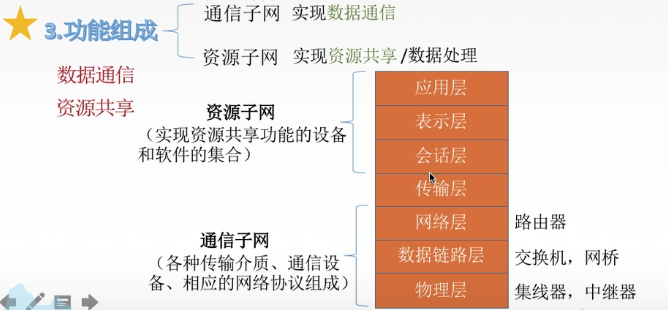

功能组成

通信子网：实现数据通信
资源子网：实现资源共享

功能

数据通信（连通性）
资源共享
1. 硬件（打印机）
2. 软件（共同使用一个软件）
3. 数据
分布式处理：多台计算机各自承担同一工作任务的不同部分 Hadoop平台
提高可靠性：
负载均衡

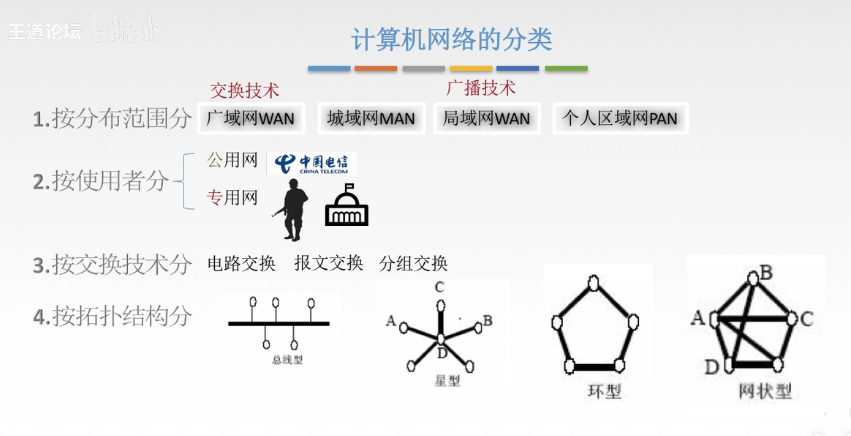

分类
按分布范围：广域网Wide Area Network，WAN（交换技术）、城域网Metropolitan Area Network，MAN、局域网Local Area Network，LAN（广播技术）、个人区域网Personal Area Network，PAN
按使用者分:
1. 公用网（Public Network）电信
2. 专用网（Private Network）
按交换技术：
1. 电路交换
2. 报文交换
3. 分组交换
按拓扑结构分：
1. 网状型（常用于广域网）
2. 总线型
3. 星型：六个节点有五条线路
4. 环型
按传输技术分：
1. 广播式网络：贡献公共通信信道
2. 点对点网络：使用分组存储转发和路由选择机制


标准化工作（非考研重点）

法定标准：

由权威机构制定的正式、合法的标准 OSI

事实标准：

某些公司的产品在竞争中占据了主流TCP/IP

RFC,Request for comments

RFC上升为因特网正式标准的四个阶段

因特网草案（Internet Draft）：这个阶段还不是RFC文档，交由rfc-editor@rfc-editor.org审核，通过后到下一阶段
建议标准（Proposed Standard）：从这个阶段开始成为RFC文档，此时公布在网络上供其他人修改
草案标准（Draft Standard）：交给IETF、 IAB审核（此阶段在2010后取消）
因特网标准（Internet Standard）
相关组织
国际标准化组织 ISO：OSI参考模型、HDLC协议
国际电信联网 ITU ：制定通信规则
国际电气电子工程师协会 IEEE：学术机构、IEEE802系列标准、5G
Internet工程任务组：负责因特网相关标准的制定

性能指标

速率

速率即数据率或称数据传输率或比特率
单位 b/s kb/s Mb/s Gb/s Tb/s

速率	存储容量
1kb/s=103b/s	1KB = 210B
1Mb/s = 106b/s	1MB = 220B
1Gb/s =109b/s	1GB = 230B

注意：一般在速率中用小写K，在存储容量中用大写K

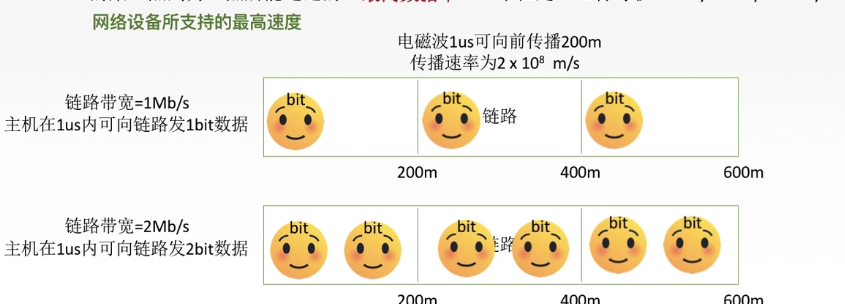

带宽

“带宽”原本指某个信号具有的频带宽度
计算机网络中，带宽表示通信线路传送数据的能力，通常是指单位时间从网络两点间所能通过的最高数据率

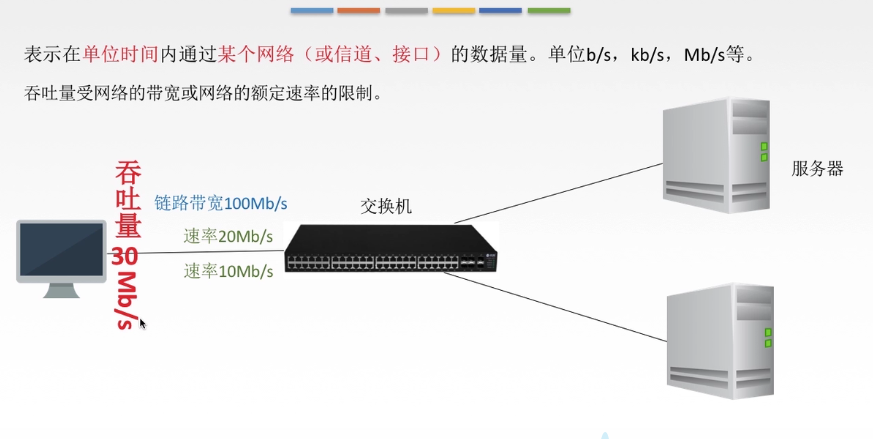

吞吐量

单位时间内通过某个网络的实际数据量
单位 b/s kb/s Mb/s Gb/s Tb/s
受网络的带宽或额定速率的限制
$[N5HYK8]_5B9CS)~${2@}QL.png$

时延

发送时延：

从发送分组的第一个比特算起，到该分组最后一个比特发送完毕所需时间。
发送时延 = 数据长度/信道带宽（发送速率）

传播时延：

取决于电磁波传播速度和链路长度
传播时延：信道长度/电磁波在信道上的传播速率

排队时延：

等待输入/输出链路可用

处理时延：

分析分组首部、进行差错检测、查找转发表
总时延=发送时延+传播时延+排队时延+处理时延

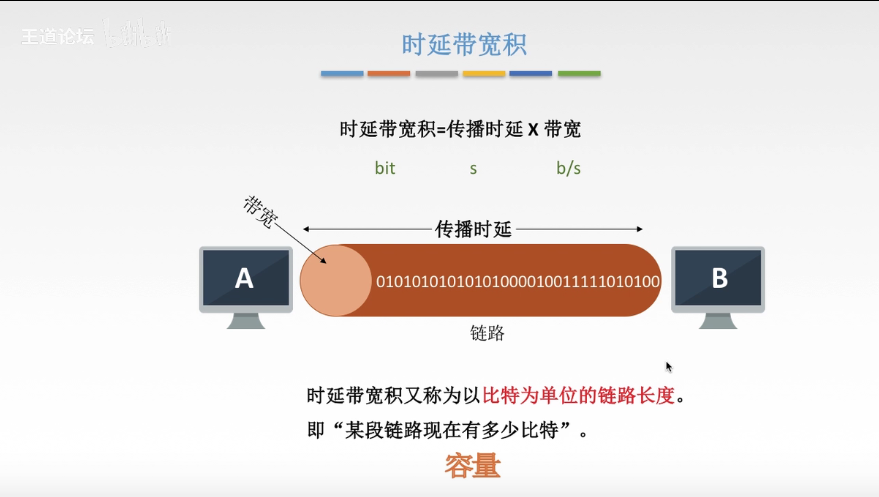

时延带宽积

时延带宽积（bit） = 传播时延（s） * 带宽（b/s）

往返时延RTT

从发送方发送第一个比特开始，到发送方收到接受方的第一个比特的确认（接收方收到数据后立即发送确认），总共经历的时延。
RTT越大，在收到确认之前，可以发送的数据越多
往返传播时延 = 传播时延*2+ 末端处理时间

利用率

信道利用率

有数据通过时间/总的数据通过时间

网络利用率

信道利用率加权平均值

分层结构

网络的体系结构：计算机网络的各层及其协议的集合，各层的功能

为什么要分层？
“分层”可以将庞大而复杂的问题，转化为若干较小的局部问题，而这些较小的局部问题就比较易于研究和处理
How 分层

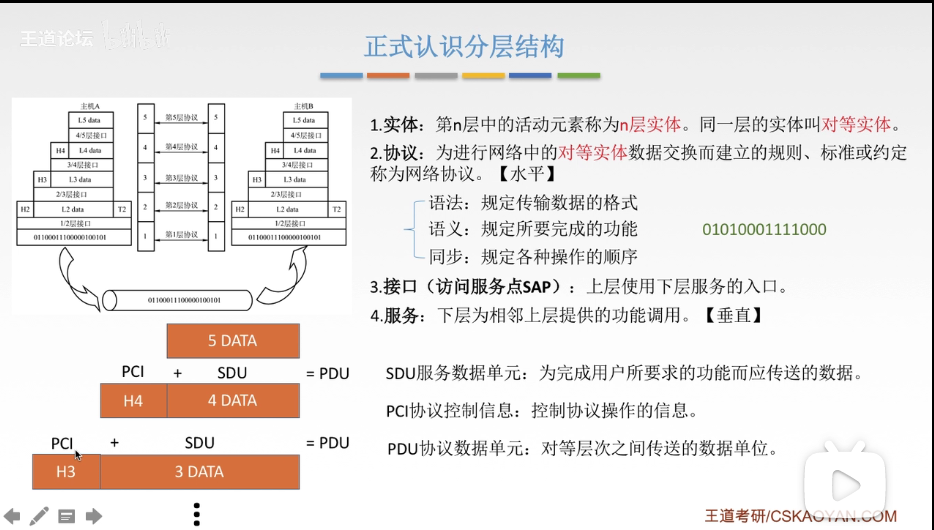

协议

为进行网络中的数据交换而建立的规则、标准或约定称为网络协议

语法
语义
同步
接口
服务

计算机网络分层结构

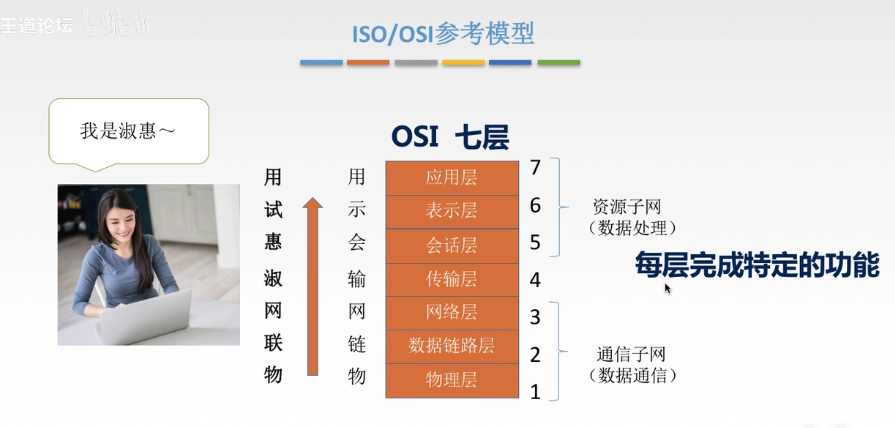

7层OSI参考模型（物联网淑慧试用、法定标准）

分层结构的产生：

IBM：提出SNA体系结构
DEC：DNA
美国国防部TCP/IP

造成了垄断和困难的交流
国际标准化组织1977年成立了专门机构，1984提出开放系统互连参考模型（理论成功，市场失败）

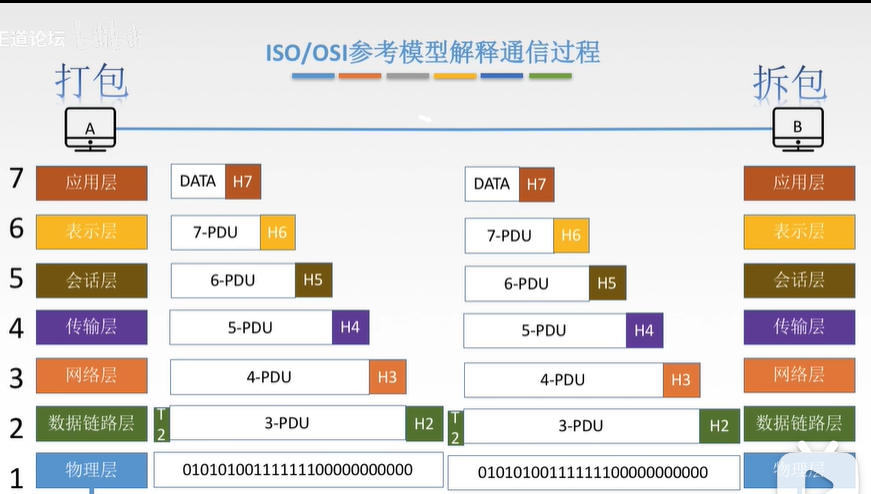

各层功能：

应用层：

所有能和用户交互产生网络流量的程序
典型服务：
文件传输（FTP）
电子邮件（SMTP）
万维网（HTTP）

表示层：

用于处理在两个通信系统中交换信息的表示方法（语法和语义）

数据格式变化：不同的PC编码格式可能不同 01010100111-image
数据加密解密
数据的压缩和恢复图像传输

会话层：
向表示层实体/用户进程提供建立连接并在连接上有序传输数据。这是会话，也是建立同步
管理、终止会话
使用校验点可使会话在通行失效时从校验点/同步点恢复通行，实现数据同步，适用于传输大文件。

传输层
负责主机中两个进程的通信，即端到端的通信（因为应用进程有PID，涉及端口，所以叫端到端）。单位是报文段或用户数据报。

可差的也能留用？
可靠传输（有序、不重复、准确）、不可靠传输
差错控制（）
流量控制：根据网络情况和主机情况调整发送接收速率
复用分用

TCP、UDP

网络层（IP层/网际层）

传输单位：数据报
主要任务：将分组从源端传送到目的端，为分组交换网上的不同主机提供通信服务。

路由选择
流量控制
差错控制：奇偶校验，纠错、丢弃错误分组，确保传输层所提交的数据无误
拥塞控制：全局宏观，所有节点都来不及接受分组，而要丢弃大量分组，网络就会处于拥塞状态。因此需要采取一些措施，缓解这种拥塞。

主要协议：IP、IPX、ICMP、IGMP、ARP、RARP、OSPF

数据链路层

把网络层传下来的数据报封装成帧
传输单位：帧

成帧，定义帧的开始和结束
差错控制：帧错+位错
流量控制：调解接收方和发送方
访问（接入）控制：控制对信道的访问。控制哪台主机拥有共享信道（广播式）

协议：SDLC、HDLC、PPP、STP

物理层

将比特流转为电信号，在物理媒体上实现比特流的透明传输。
传输单位：比特
透明传输：不管所传数据是什么样的比特组合，都应当能在链路上传输

定义接口特性（确定插头有多少引脚）
定义传输模式
- 单工：同一时间单向通行，固定了发送方、接收方
- 半双工：同一时间只能有一个人发送，一个人接受，均可以发送、接受
- 双工
定义传输速率
比特同步
比特编码

协议：Rj45、802.3

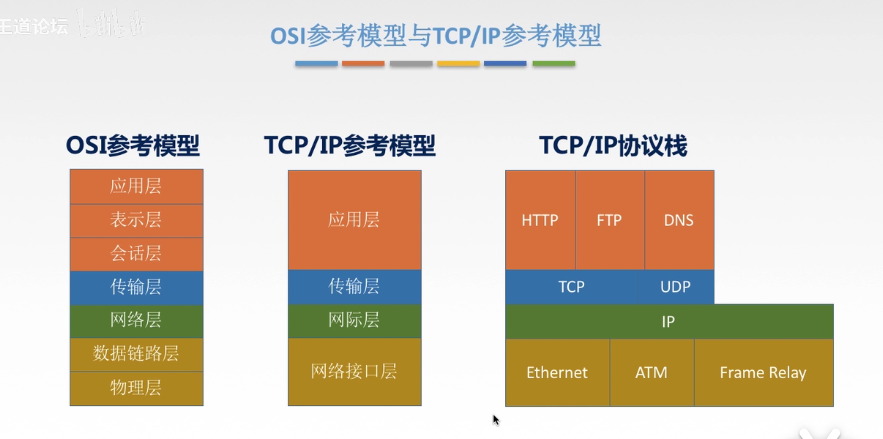

4层TCP、IP参考模型（事实标准）


TCP/IP协议栈->TCP/IP参考模型

相同点：

分层的体系结构
基于独立的协议栈的概念
实现异构网络的互联（不同厂家的设备互联）

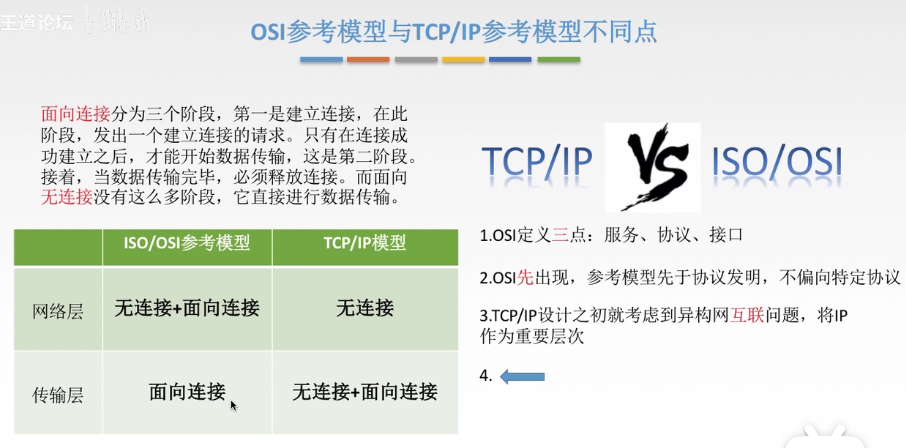

不同点：

OSI定义：服务、协议、接口
OSI先出现，参考模型先于协议发明，不偏向特定协议;TCP/IP先声明协议，再声明架构。
TCP/IP设计之初考虑到异构网的互联问题，将IP作为重要层次；

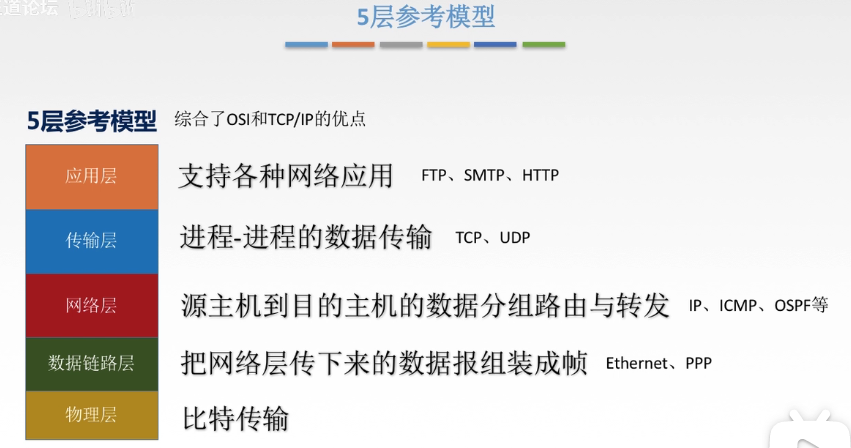

五层参考模型综合了OSI和TCP/IP的优点

应用层
传输层
网络层
数据链路层
物理层
