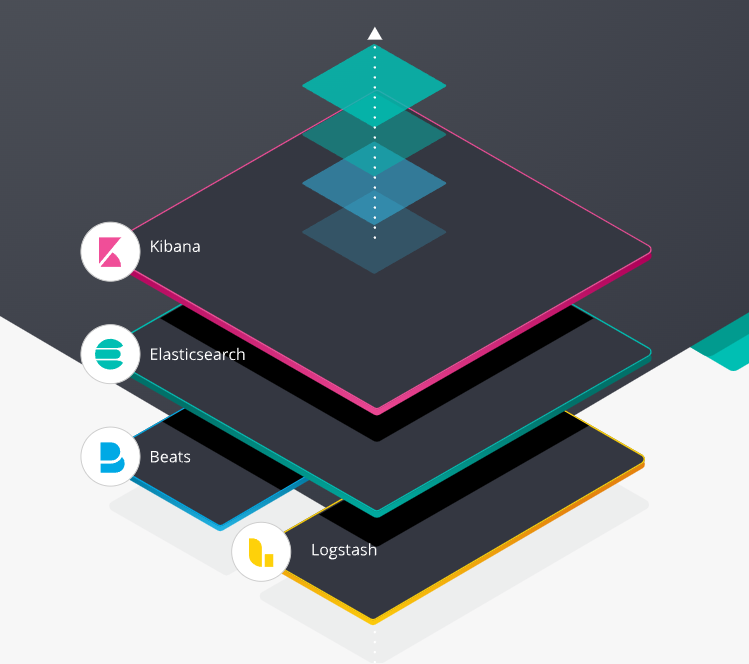

ELK 到底是什么呢？

“ELK”是三个开源项目的首字母缩写，这三个项目分别是：Elasticsearch、Logstash 和 Kibana。Elasticsearch 是一个搜索和分析引擎。Logstash 是服务器端数据处理管道，能够同时从多个来源采集数据，转换数据，然后将数据发送到诸如 Elasticsearch 等“存储库”中。Kibana 则可以让用户在 Elasticsearch 中使用图形和图表对数据进行可视化，后面加入了一系列轻量型的单一功能数据采集器，并把它们叫做 Beats。

ELK能做什么？

一套解决方案，应该清楚它能为我们做什么，能解决什么问题，是对方案选型的重中之重。以下介绍几个应用场景。
1、应用出现故障，需要通过日志排查故障信息。当应用已部署了多个环境时，这时排查的难度和耗时就是一个巨大的损耗。而ELK就可以对多个环境的日志进行收集，过滤，存储，检错，可视化。只需要查的kibana上的日志信息，就可以找出故障所在。
2、针对应用在生产环境上的表现需要数据支撑，如访客数，功能调用量，出错率等等。此类数据的收集，像ELK这样对应用无入侵，且功能强大的的开源软件。
简单来说，日志是记录一个服务的所有行为的数据。而ELK则对服务行为数据进行分析。应该要考虑几个问题，那就是日志的输出是否合理？是否符合规范？怎样才能输出我们想要的日志？在研发过程中，那些什么内容应该被输出到日志？这些问题，需要考虑清楚，这将影响ELK的配置和部署。

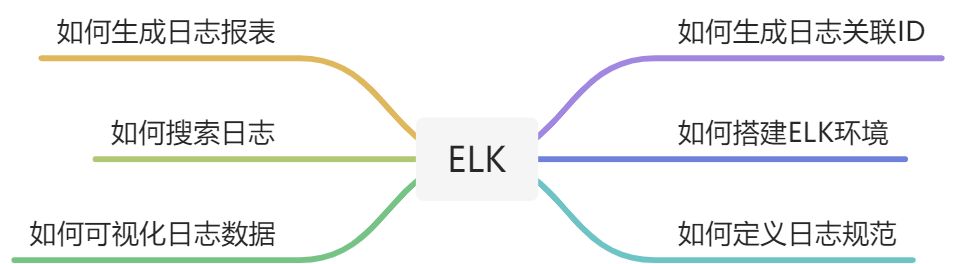

你会学到什么？

搞懂ELK并不是一件难事 - 图2

完整日志系统基本特征

搞懂ELK并不是一件难事 - 图3

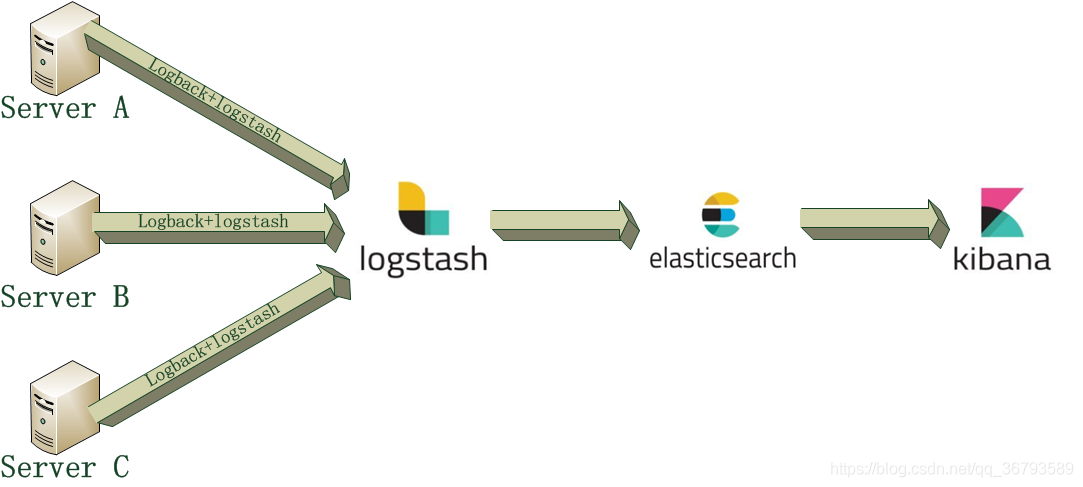

ELK架构


ELK部署

docker部署：https://github.com/1769974308/docker-middleware-environment/tree/master/ELK
版本：7.14.2

docker方式启动ELK

  1. [root@VM-24-15-centos ELK]# ll
  2. total 12
  3. drwxr-xr-x 3 root root 4096 Jan 13 11:22 config
  4. -rw-r--r-- 1 root root 1353 Jan 13 16:46 docker-compose.yml
  5. -rw-r--r-- 1 root root  161 Jan 13 11:22 README.md
  6. [root@VM-24-15-centos ELK]# docker-compose -f docker-compose.yml up -d
  7. Creating network "elk_middleware-network" with driver "bridge"
  8. Creating elasticsearch ... done
  9. Creating kibana        ... done
  10. Creating logstash      ... done
  11. [root@VM-24-15-centos ELK]# docker ps -a
  12. CONTAINER ID   IMAGE                      COMMAND                  CREATED          STATUS          PORTS
  13.         NAMES8da47fae04b9   logstash:7.14.2            "/usr/local/bin/dock…"   14 seconds ago   Up 13 seconds   0.0.0.0:5000->5000/tcp, 0.0.0.0:5044->5044/tcp, 0.0.0.0:9600->9600/tcp, 0.0.0.0:5000->50
  14. 00/udp   logstash4d8ce85ec8e3   kibana:7.14.2              "/bin/tini -- /usr/l…"   14 seconds ago   Up 13 seconds   0.0.0.0:5601->5601/tcp
  15.          kibana42dcc5d255d5   elasticsearch:7.14.2       "/bin/tini -- /usr/l…"   15 seconds ago   Up 14 seconds   0.0.0.0:9200->9200/tcp, 0.0.0.0:9300->9300/tcp
  16.          elasticsearch3c44827fb1fb   nacos/nacos-server:2.0.3   "bin/docker-startup.…"   2 weeks ago      Up 2 weeks      0.0.0.0:8848->8848/tcp, 0.0.0.0:9555->9555/tcp, 0.0.0.0:9848->9848/tcp
  17.          nacos-standalone-mysql[root@VM-24-15-centos ELK]#

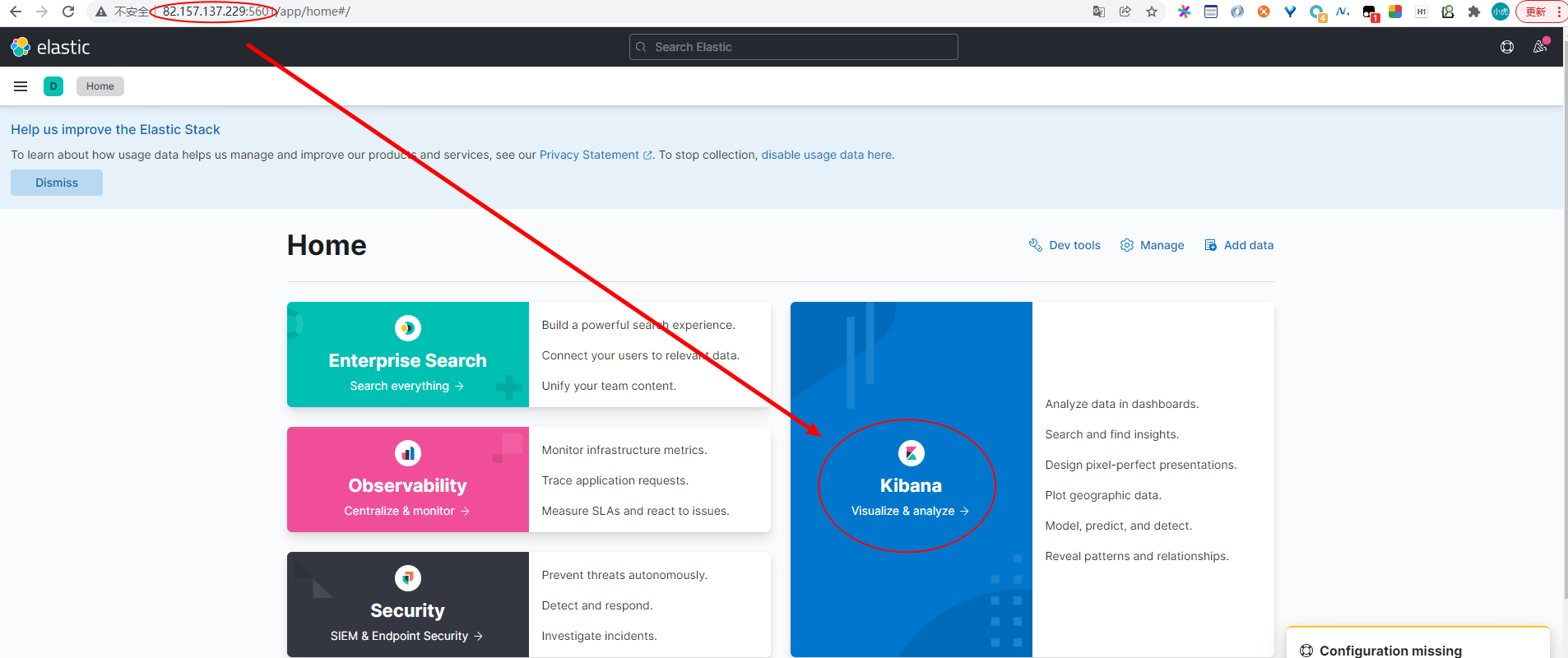

访问kibana

kibana是一个web应用，可以通过5601端口访问。只需要在浏览器中指定kibana运行的机器，然后指定端口号即可。例如 http://ip:5601
检查kibana状态

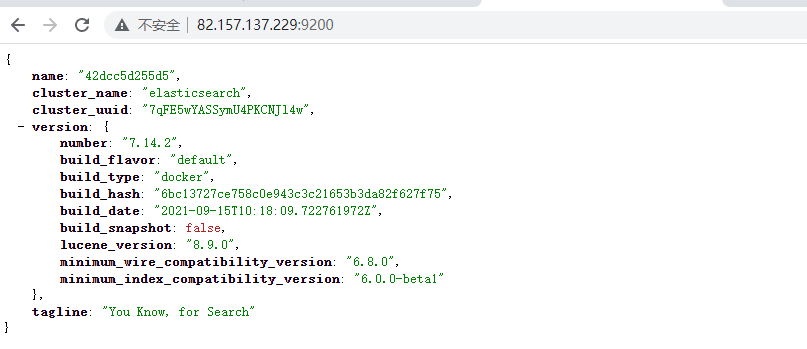

访问elasticsearch

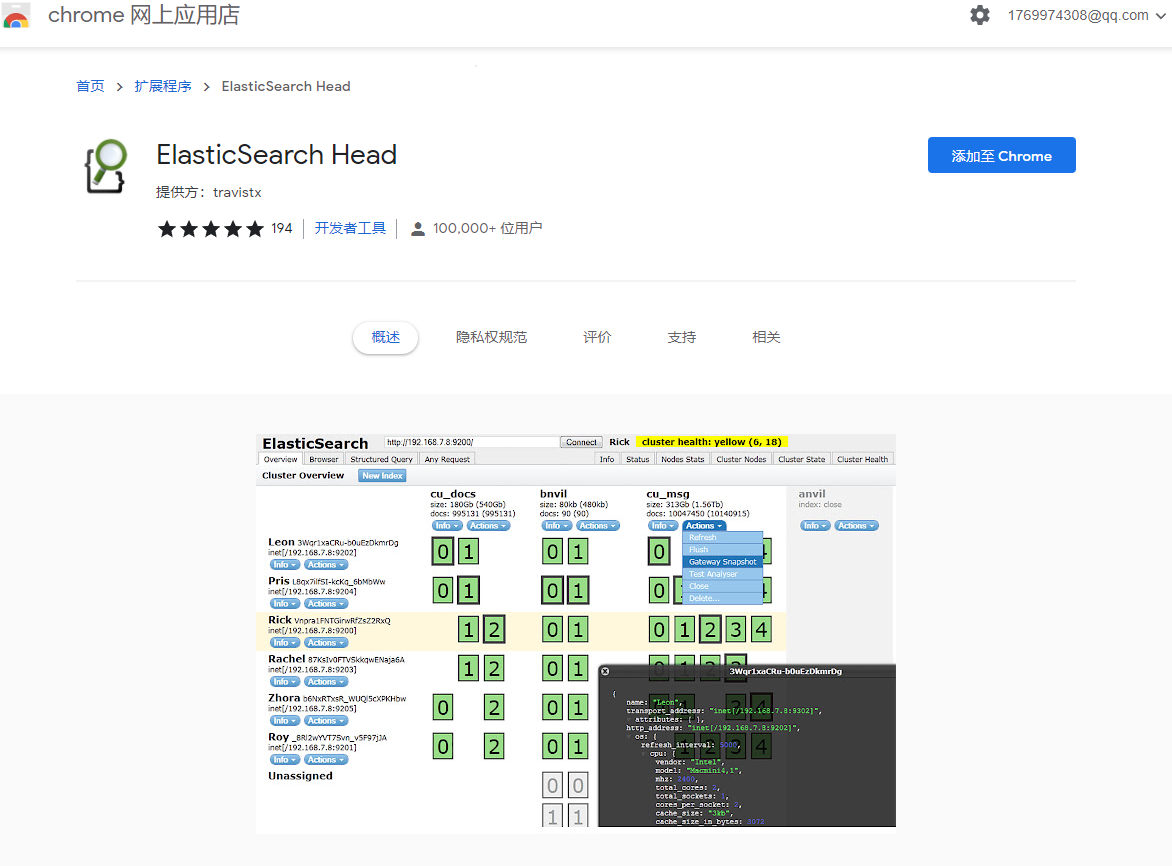

安装ElasticSearch Head插件

Chrome应用商店：https://chrome.google.com/webstore/detail/elasticsearch-head/ffmkiejjmecolpfloofpjologoblkegm?hl=zh-CN

LogBack+ELK整合

logback-logstash的整合依赖包

  1.             <dependency>
  2.                 <groupId>net.logstash.logback</groupId>
  3.                 <artifactId>logstash-logback-encoder</artifactId>
  4.                 <version>5.1</version>
  5.             </dependency>

logback-spring.xml配置

  1. <?xml version="1.0" encoding="UTF-8"?>
  2. <configuration>
  3.     <!-- https://github.com/spring-projects/spring-boot/blob/v1.4.2.RELEASE/spring-boot/src/main/resources/org/springframework/boot/logging/logback/defaults.xml -->
  4.     <include resource="org/springframework/boot/logging/logback/defaults.xml"/>
  6.     <property name="APP_NAME" value="FlashSaleApplication"/>
  7.     <property name="LOG_PATH" value="${user.home}/${APP_NAME}/logs"/>
  8.     <property name="LOG_FILE" value="${LOG_PATH}/application.log"/>
  10.     <appender name="APPLICATION" class="ch.qos.logback.core.rolling.RollingFileAppender">
  11.         <file>${LOG_FILE}</file>
  12.         <encoder>
  13.             <pattern>${FILE_LOG_PATTERN}</pattern>
  14.         </encoder>
  15.         <rollingPolicy class="ch.qos.logback.core.rolling.SizeAndTimeBasedRollingPolicy">
  16.             <fileNamePattern>${LOG_FILE}.%d{yyyy-MM-dd}.%i.log</fileNamePattern>
  17.             <maxHistory>7</maxHistory>
  18.             <maxFileSize>50MB</maxFileSize>
  19.             <totalSizeCap>20GB</totalSizeCap>
  20.         </rollingPolicy>
  21.     </appender>
  22.     <conversionRule conversionWord="ip" converterClass="com.taotao.utils.IPConverterConfig" />
  24.     <appender name="LOG_STASH" class="net.logstash.logback.appender.LogstashTcpSocketAppender">
  25.         <!--logstash日志收集ip和端口-->
  26.         <destination>82.157.137.229:5044</destination>
  27.         <queueSize>1048576</queueSize>
  28.         <!--日志输出编码-->
  29.         <encoder charset="UTF-8" class="net.logstash.logback.encoder.LoggingEventCompositeJsonEncoder">
  30.             <providers>
  31.                 <timestamp>
  32.                     <timeZone>UTC</timeZone>
  33.                 </timestamp>
  34.                 <pattern>
  35.                     <pattern>
  36.                         {
  37.                         "app_date": "%d{yyyy-MM-dd HH:mm:ss:SSS}",
  38.                         "app_ip": "%ip",
  39.                         "app_thread": "%thread",
  40.                         "app_traceId": "%X{traceId}",
  41.                         "app_level": "%level",
  42.                         "app_logger": "%logger{40}",
  43.                         "app_message": "%msg%n"
  44.                         }
  45.                     </pattern>
  46.                 </pattern>
  47.             </providers>
  49.         </encoder>
  50.     </appender>
  52.     <appender name="CONSOLE" class="ch.qos.logback.core.ConsoleAppender">
  53.         <encoder>
  54.             <charset>utf8</charset>
  55.             <pattern>%d{yyyy-MM-dd HH:mm:ss:SSS}|%ip|%thread|%X{traceId}|%level|%logger{36}|%msg%n</pattern>
  56.         </encoder>
  57.     </appender>
  59.     <root level="INFO">
  60.         <appender-ref ref="LOG_STASH"/>
  61.         <appender-ref ref="CONSOLE"/>
  62.         <appender-ref ref="APPLICATION"/>
  63.     </root>
  64. </configuration>

Logstash配置

  1. [root@VM-24-15-centos pipeline]# cat logstash.conf
  2. input {
  3.     tcp {
  4.         host => "0.0.0.0"
  5.         port => 5044
  6.         codec => json_lines
  7.     }
  8. }
  10. filter {
  11.     mutate {
  12.         split => ["app_message","|"]
  13.     }
  15.     if [app_message][0] {
  16.         mutate {
  17.             add_field =>   {
  18.                 "app_keyword" => "%{[app_message][0]}"
  19.             }
  20.         }
  21.     }
  23.     if [app_message][1] {
  24.         mutate {
  25.             add_field =>   {
  26.                 "app_keynote" => "%{[app_message][1]}"
  27.             }
  28.         }
  29.     }
  30.     if [app_message][2] {
  31.         mutate {
  32.             add_field =>   {
  33.                 "app_params" => "%{[app_message][2]}"
  34.             }
  35.         }
  36.     }
  37. }
  39. output {
  40.     elasticsearch {
  41.         hosts => "http://elasticsearch:9200"
  42.         index => "flash-sale-%{+YYYY.MM.dd}"
  43.         ecs_compatibility => disabled
  44.     }
  45. }
  47. [root@VM-24-15-centos pipeline]#

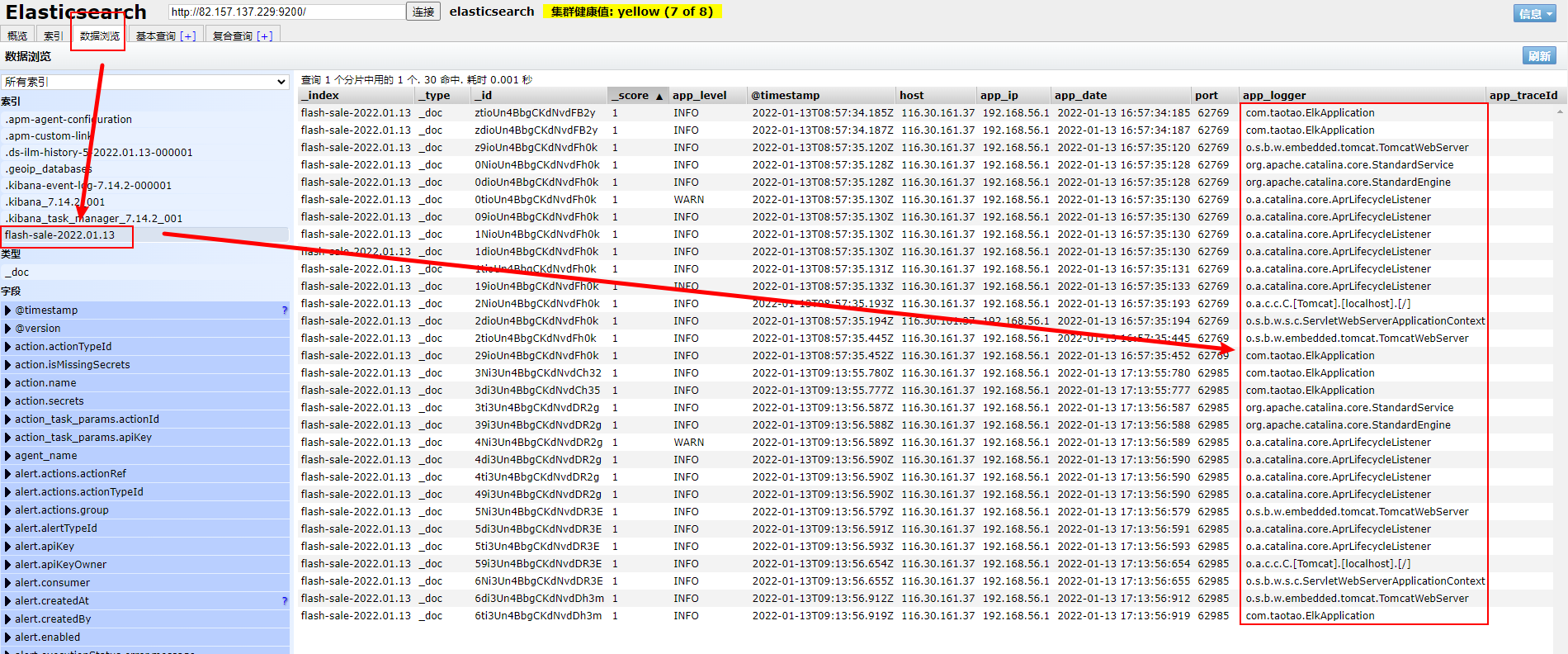

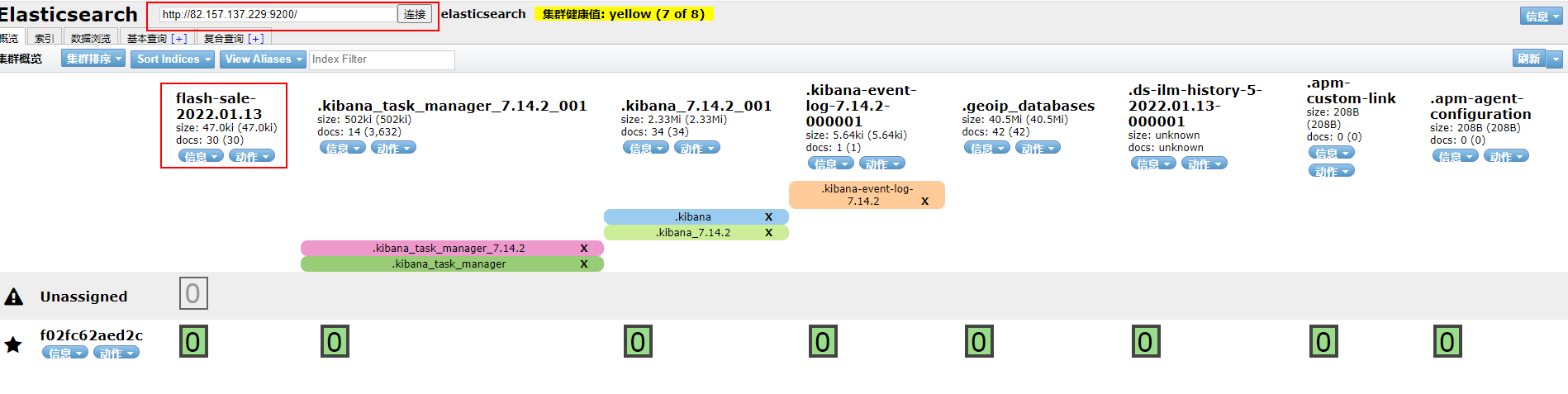

启动项目查看elasticsearch数据


Kibana观察日志

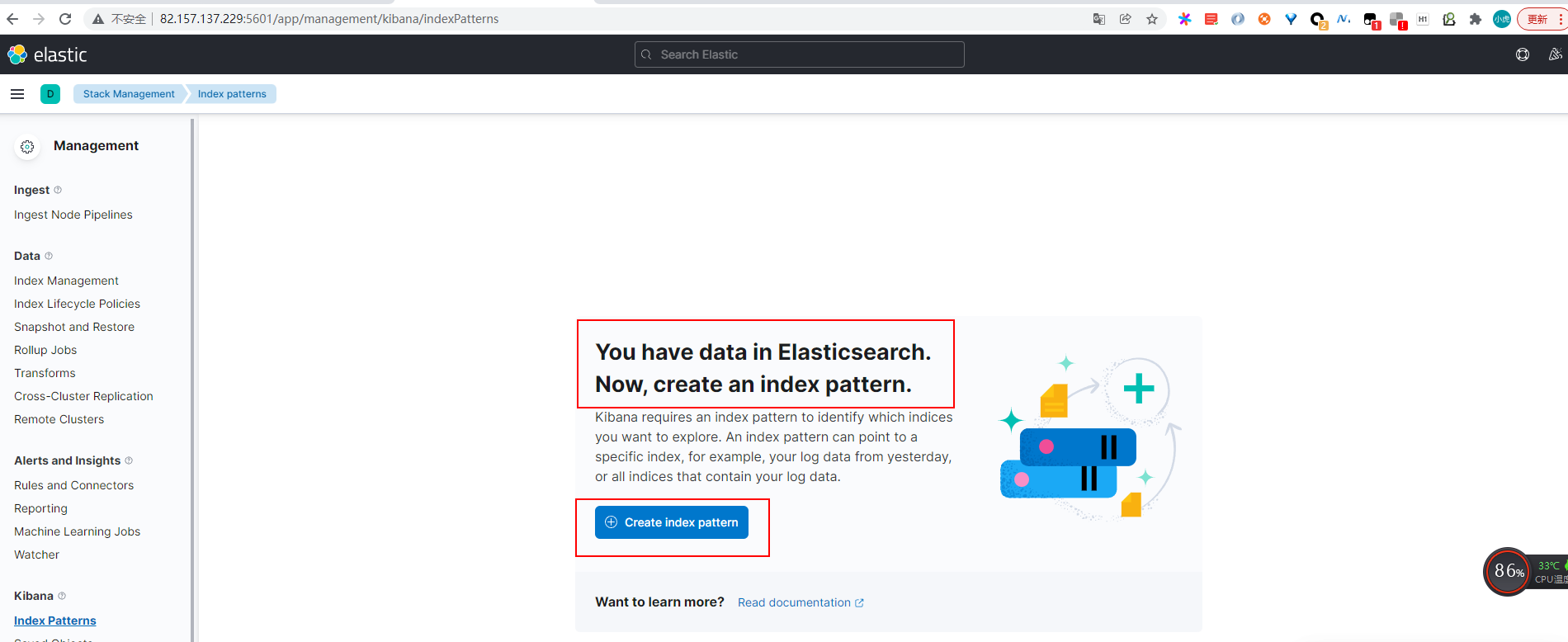

创建索引模式

浏览器中指定端口号5601来访问 Kibana UI 页面

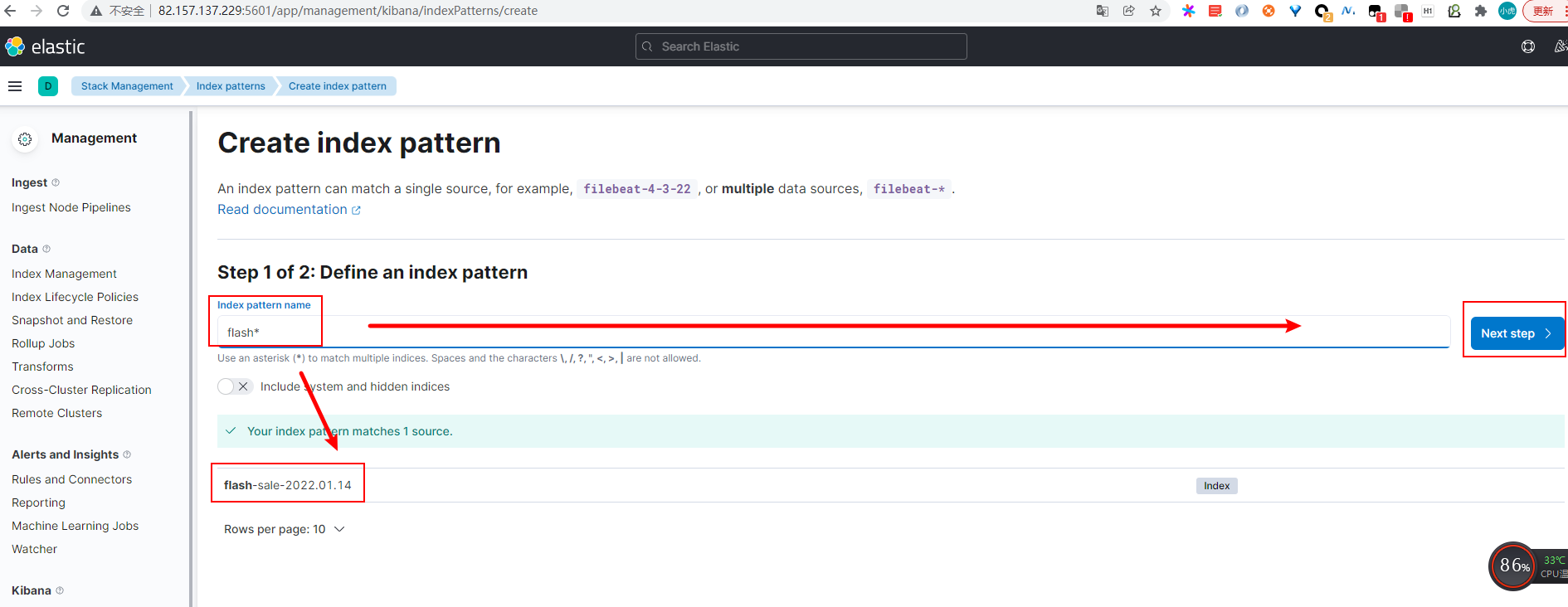

指定一个索引模式来匹配一个或多个 Elasticsearch 索引名称，星号 () 匹配0或多个索引名称中的字符。

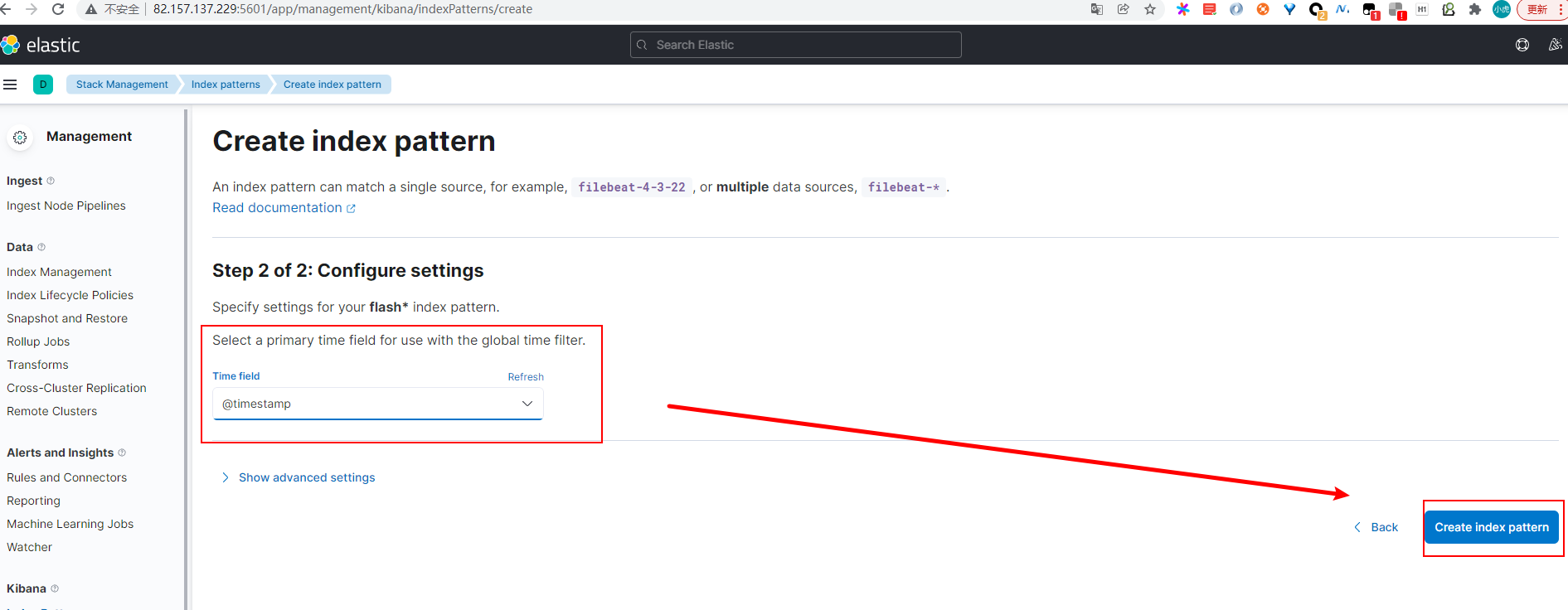

可以选择索引中包含时间戳的字段。Kibana 会读取索引映射，列出包含时间戳的所有字段
点击 Create 增加索引模式，默认情况下，第一个模式被自动配置为默认的。当索引模式不止一个时，可以通过点击 *Management > Index Patterns 索引模式题目上的星星图标来指定默认的索引模式。

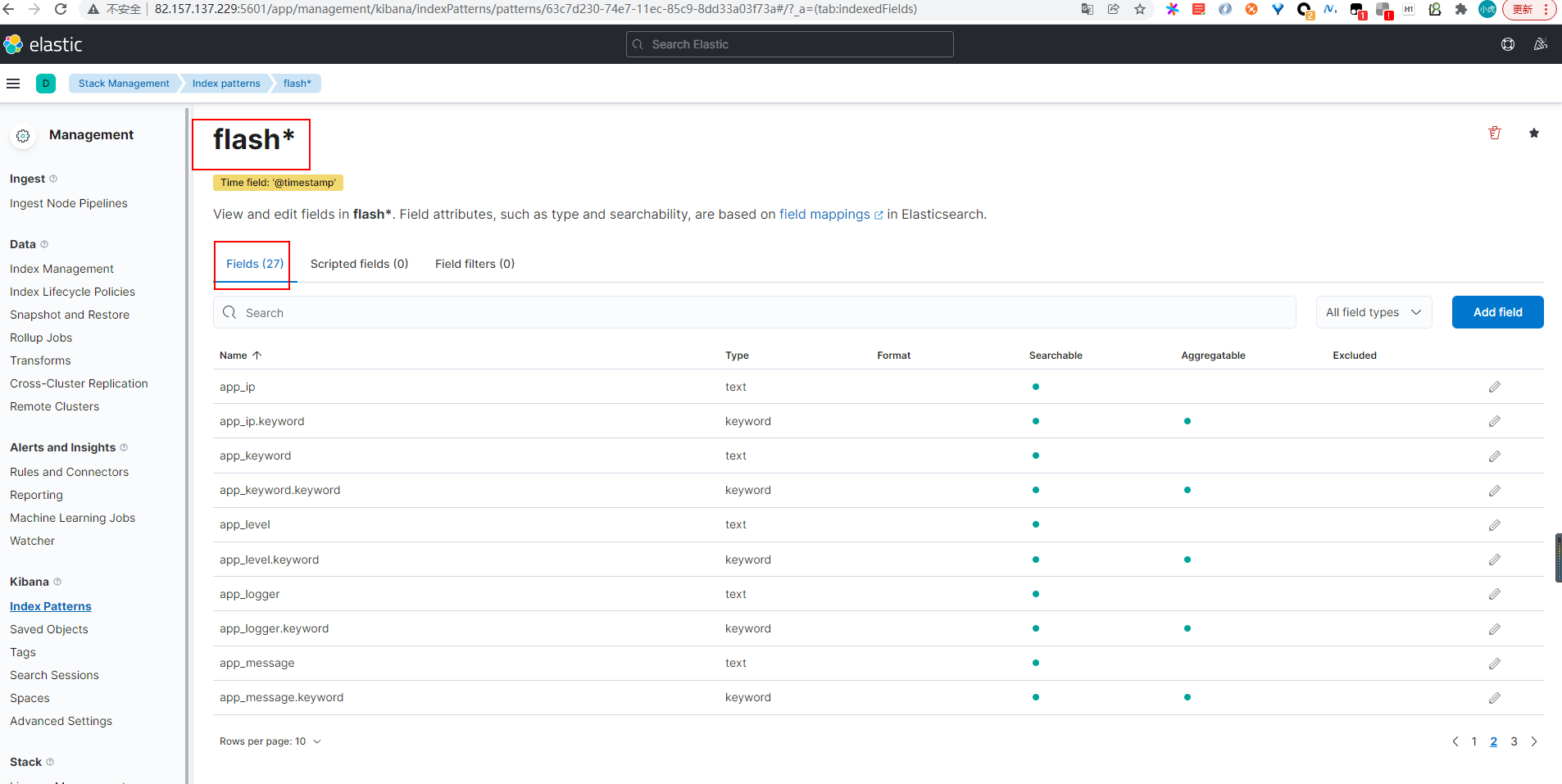

全部设置完毕！Kibana 连接了 Elasticsearch 的数据。展示了一个匹配到的索引的字段只读列表

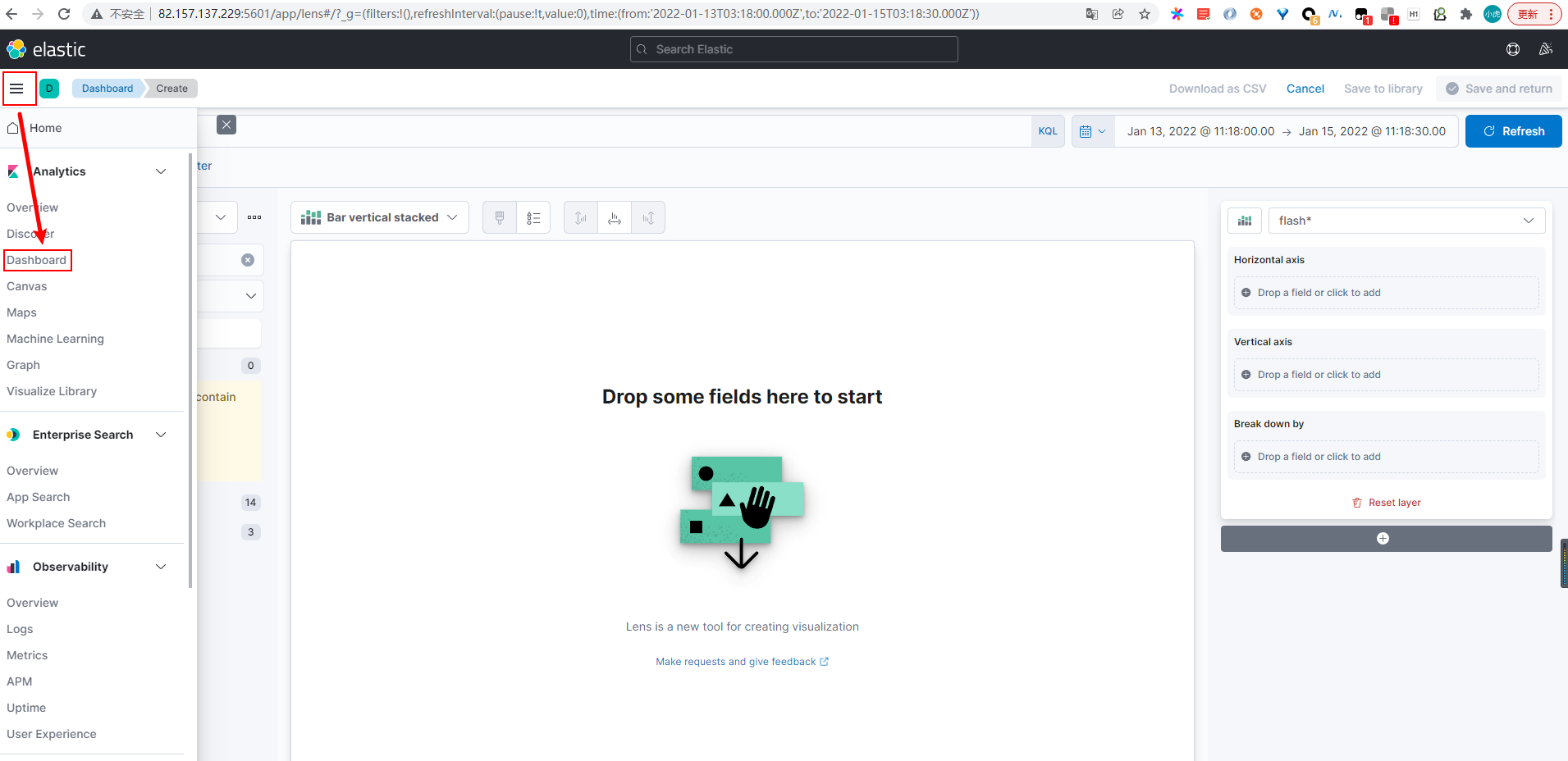

kibana可视化

开始探索数据，准备挖掘数据。

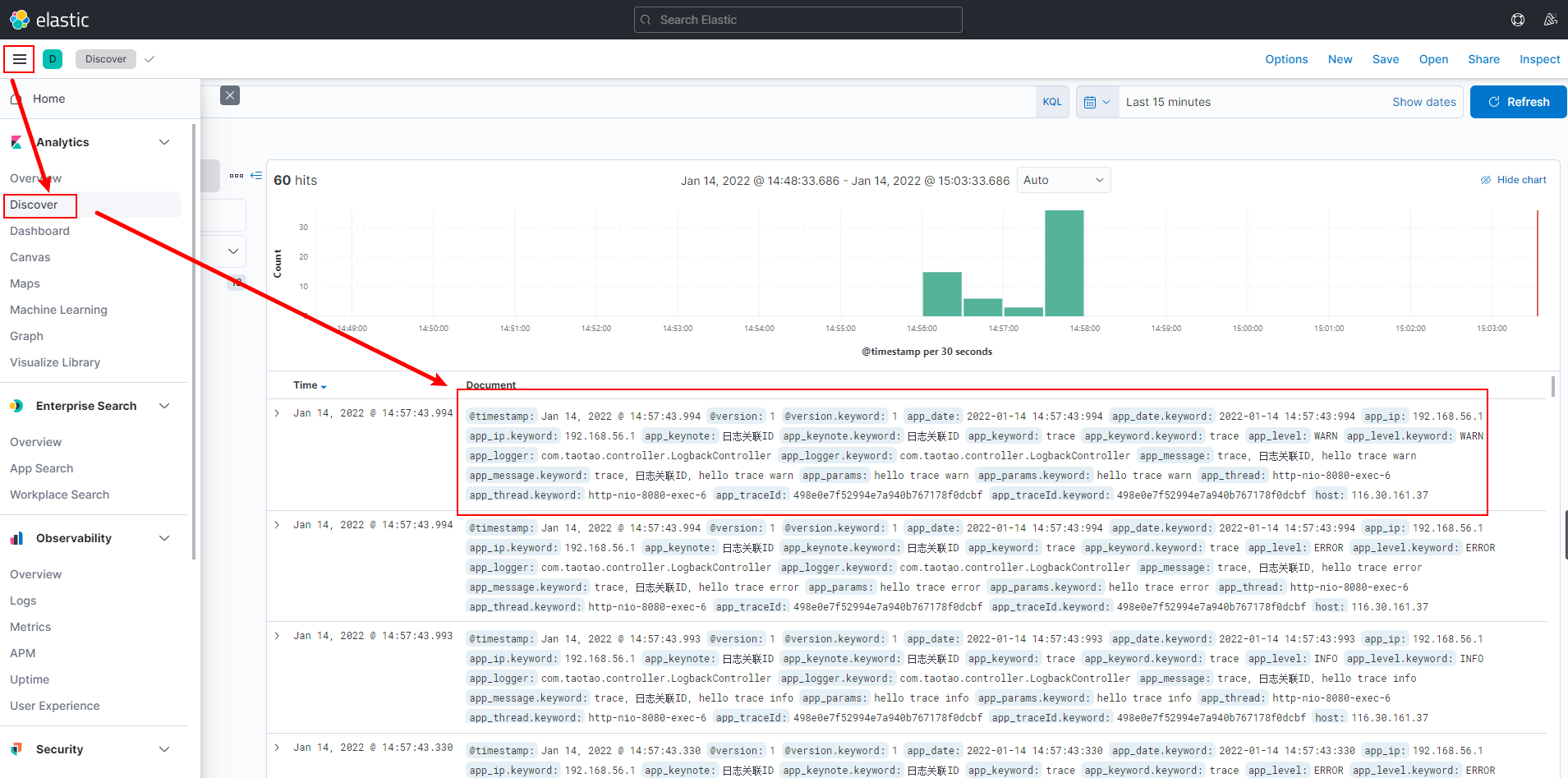

在Discover页探索和浏览数据

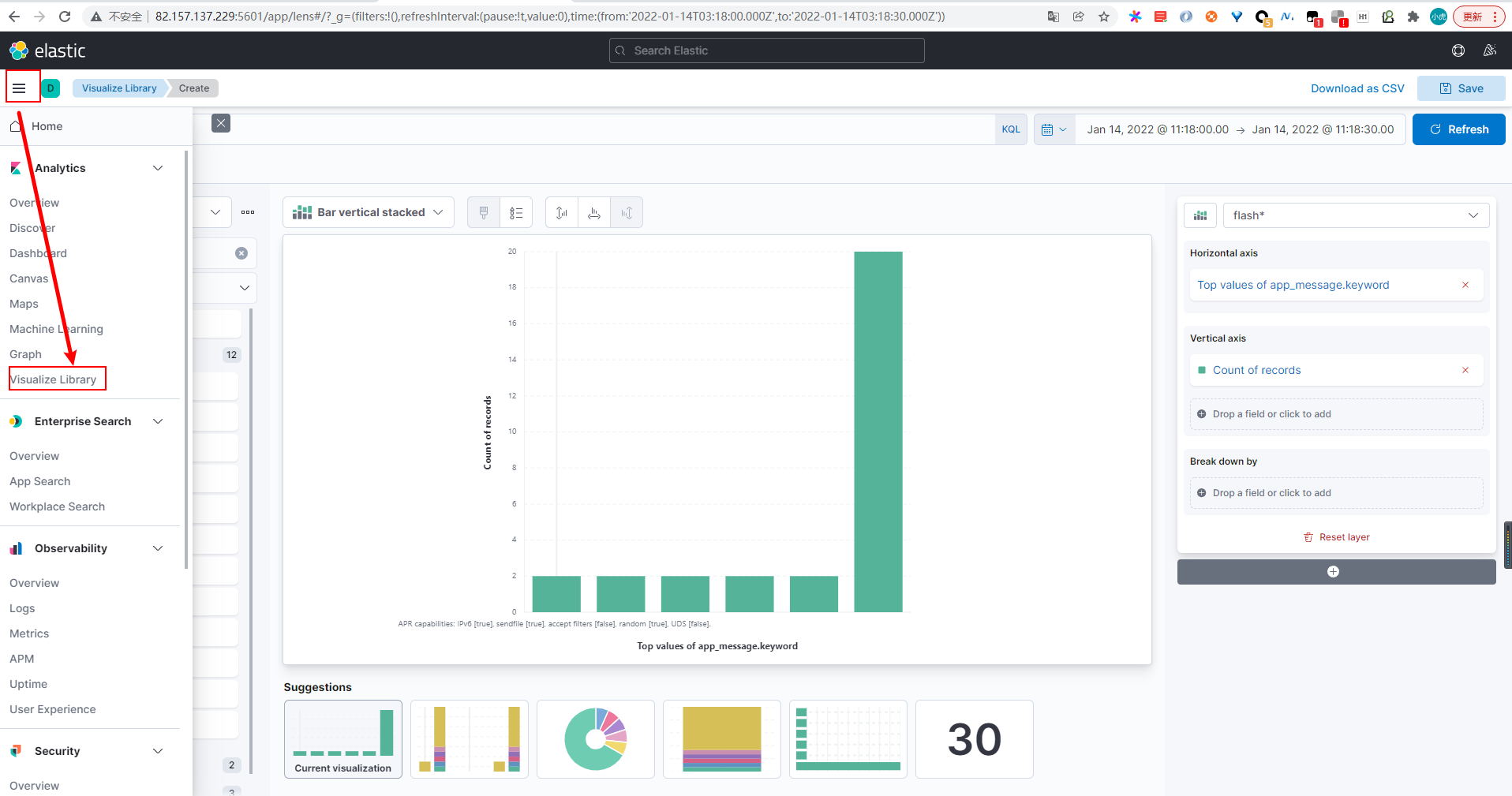

在Visualize页做数据图表映射


在Dashboard页创建并查看自定义仪表板


项目示例源码

docker elk 搭建：https://github.com/1769974308/docker-middleware-environment/tree/master/ELK

logback日志工程：https://github.com/1769974308/small-skill-learning/tree/master/elk
