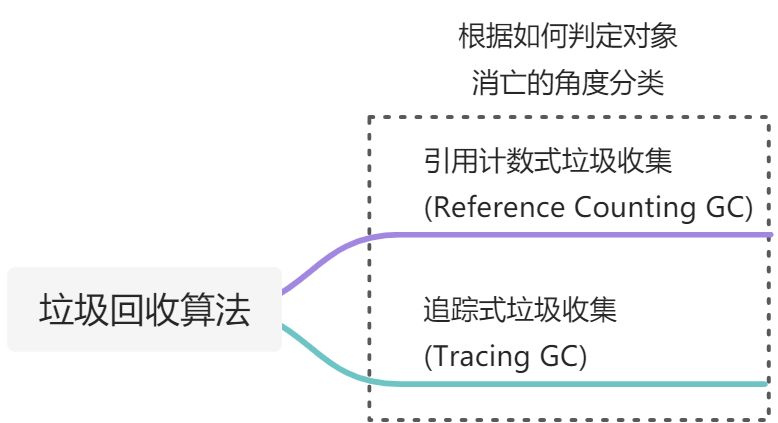

分代收集

理论假说

  1. 弱分代假说（Weak Generational Hypothesis）：绝大多数对象都是朝生夕灭的。
  2. 强分代假说（Strong Generational Hypothesis）：熬过越多次垃圾收集过程的对象就越难以消亡。

这两个分代假说共同奠定了多款常用的垃圾收集器的一致的设计原则：收集器应该将Java堆划分出不同的区域，然后将回收对象依据其年龄（年龄即对象熬过垃圾收集过程的次数）分配到不同的区域之中存储。
然而分代收集并非只是简单划分一下内存区域那么容易，它至少存在一个明显的困难：对象不是孤立的，对象之间会存在跨代引用。如果要进行一次只局限于新生代区域内的收集（Minor GC），但新生代中的对象完全有可能被老年代所引用，为了找出该区域中的存货对象，不得不在固定的GC Roots之外，再额外遍历整个老年代中所有对象来确保可达性分析结果的正确性，反之亦然。为了解决这个问题，对分代收集理论添加第三条经验法则：

  1. 跨代引用假说（Intergenerational Reference Hypothesis）：跨代引用相对于同代引用来说仅占极少数。

名词定义

  • 部分收集（Partial GC）：指目标不是完整收集整个Java堆的垃圾收集，其中又分为：
    • 新生代收集（Minor GC/Young GC）：指目标只是新生代的垃圾收集。
    • 老年代收集（Major GC/Old GC）：指目标只是老年代的垃圾收集。目前只有CMS收集器会有单独收集老年代的行为。“Major GC”这个说法现在有点混淆，在不同资料上常有不同所指，有可能指老年代的收集或者整堆收集。
    • 混合收集（Mixed GC）：指目标是收集整个新生代以及部分老年代的垃圾收集。目前只有G1收集器会有这种行为。

  • 整堆收集（Full GC）：收集整个Java堆和方法区的垃圾收集。

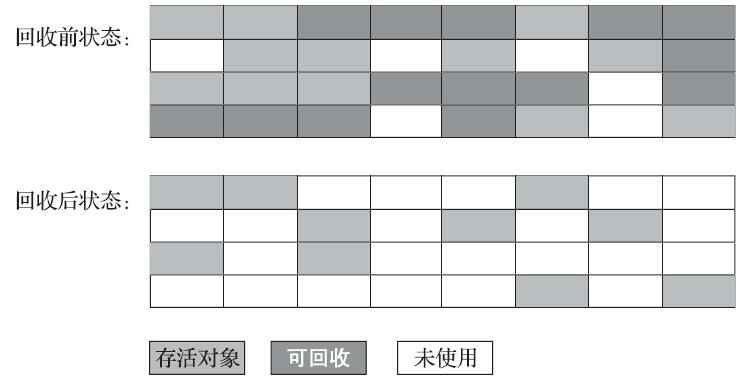

    标记-清除算法

    概念

    算法分为“标记”和“清除”两个阶段：首先标记出所有需要回收的对象，在标记完成后，统一回收掉所有被标记的对象，也可以反过来，标记存活的对象，统一回收所有未被标记的对象。标记过程就是对象是否属于垃圾的判定过程。

    缺点

  • 执行效率不稳定，如果Java堆中包含大量对象，而且其中大部分是需要被回收的，这时必须进行大量标记和清除的动作，导致标记和清除两个过程的执行效率都随对象数量增长而降低。

  • 是内存空间的碎片化问题，标记、清除之后会产生大量不连续的内存碎片，空间碎片太多可能会导致当以后在程序运行过程中需要分配较大对象时无法找到足够的连续内存而不得不提前触发另一次垃圾收集动作

    执行过程


    标记-复制算法

    概念

    为了解决标记-清除算法面对大量可回收对象时执行效率低的问题，1969年Fenichel提出了一种称为“半区复制”（SemispaceCopying）的垃圾收集算法，它将可用内存按容量划分为大小相等的两块，每次只使用其中的一块。当这一块的内存用完了，就将还存活着的对象复制到另外一块上面，然后再把已使用过的内存空间一次清理掉。

    缺点

  • 如果内存中多数对象都是存活的，这种算法将会产生大量的内存间复制的开销。

  • 将可用内存缩小为了原来的一半，空间浪费太多了

    优点

  • 对于多数对象都是可回收的情况，算法需要复制的就是占少数的存活对象，而且每次都是针对整个半区进行内存回收，分配内存时也就不用考虑有空间碎片的复杂情况，只要移动堆顶指针，按顺序分配即可。

    执行过程


    Appel式回收

    概念

    把新生代分为一块较大的Eden空间和两块较小的Survivor空间，每次分配内存只使用Eden和其中一块Survivor。发生垃圾搜集时，将Eden和Survivor中仍然存活的对象一次性复制到另外一块Survivor空间上，然后直接清理掉Eden和已用过的那块Survivor空间。HotSpot虚拟机默认Eden和Survivor的大小比例是8∶1，也即每次新生代中可用内存空间为整个新生代容量的90%（Eden的80%加上一个Survivor的10%），只有一个Survivor空间，即10%的新生代是会被“浪费”的。当然，98%的对象可被回收仅仅是“普通场景”下测得的数据，任何人都没有办法百分百保证每次回收都只有不多于10%的对象存活，因此Appel式回收还有一个充当罕见情况的“逃生门”的安全设计，当Survivor空间不足以容纳一次Minor GC之后存活的对象时，就需要依赖其他内存区域（实际上大多就是老年代）进行分配担保（Handle Promotion）。

    分配担保

    内存的分配担保好比我们去银行借款，如果我们信誉很好，在98%的情况下都能按时偿还，于是银行可能会默认我们下一次也能按时按量地偿还贷款，只需要有一个担保人能保证如果我不能还款时，可以从他的账户扣钱，那银行就认为没有什么风险了。内存的分配担保也一样，如果另外一块Survivor空间没有足够空间存放上一次新生代收集下来的存活对象，这些对象便将通过分配担保机制直接进入老年代，这对虚拟机来说就是安全的。

    标记-整理算法

    概念

    标记过程仍然与“标记-清除”算法一样，但后续步骤不是直接对可回收对象进行清理，而是让所有存活的对象都向内存空间一端移动，然后直接清理掉边界以外的内存。

    缺点

    移动存活对象，尤其是在老年代这种每次回收都有大量对象存活区域，移动存活对象并更新所有引用这些对象的地方将会是一种极为负重的操作，而且这种对象移动操作必须全程暂停用户应用程序才能进行，这就更加让使用者不得不小心翼翼地权衡其弊端了，像这样的停顿被最初的虚拟机设计者形象地描述为“Stop The World”。

    优点

    如果跟标记-清除算法那样不考虑移动和整理存活对象的话，弥散于堆中的存活对象导致的空间碎片化问题就只能依赖更为复杂的内存分配器和内存访问器来解决。内存的访问是用户程序最频繁的操作，甚至都没有之一，假如在这个环节上增加了额外的负担，势必会直接影响应用程序的吞吐量。

    执行过程


    HotSpot算法细节

    根节点枚举

    固定可作为GC Roots的节点主要在全局性的引用（例如常量或类静态属性）与执行上下文（例如栈帧中的本地变量表）中， 迄今为止，所有收集器在根节点枚举这一步骤时都是必须暂停用户线程的，否则分析结果的准确性将无法保证，因此毫无疑问根节点枚举与之前提及的整理内存碎片一样会面临相似的“Stop The World”的困扰。
    由于目前主流Java虚拟机使用的都是准确式垃圾收集，所以当用户线程停顿下来之后，其实并不需要一个不漏地检查完所有执行上下文和全局的引用位置，虚拟机应当是有办法直接得到哪些地方存放着对象引用的。在HotSpot 的解决方案里，是使用一组称为OopMap的数据结构来达到这个目的。一旦类加载动作完成的时候，HotSpot就会把对象内什么偏移量上是什么类型的数据计算出来，在即时编译过程中，也会在特定的位置记录下栈里和寄存器里哪些位置是引用。这样收集器在扫描时就可以直接得知这些信息了，并不需要真正一个不漏地从方法区等GC Roots开始查找。

    安全点

    在OopMap的协助下，HotSpot可以快速准确地完成GC Roots枚举，但一个很现实的问题随之而来：可能导致引用关系变化，或者说导致OopMap内容变化的指令非常多，如果为每一条指令都生成对应的OopMap，那将会需要大量的额外存储空间，这样垃圾收集伴随而来的空间成本就会变得无法忍受的高昂。
    实际上HotSpot也的确没有为每条指令都生成OopMap，前面已经提到，只是在“特定的位置”记录了这些信息，这些位置被称为安全点（Safepoint）。有了安全点的设定，也就决定了用户程序执行时并非在代码指令流的任意位置都能够停顿下来开始垃圾收集，而是强制要求必须执行到达安全点后才能够暂停。因此，安全点的选定既不能太少以至于让收集器等待时间过长，也不能太过频繁以至于过分增大运行时的内存负荷。安全点位置的选取基本上是以“是否具有让程序长时间执行的特征”为标准进行选定的，因为每条指令执行的时间都非常短暂，程序不太可能因为指令流长度太长这样的原因而长时间执行，“长时间执行”的最明显特征就是指令序列的复用，例如方法调用、循环跳转、异常跳转等都属于指令序列复用，所以只有具有这些功能的指令才会产生安全点。

    抢先式中断

    不需要线程的执行代码主动去配合，在垃圾收集发生时，系统首先把所有用户线程全部中断，如果发现有用户线程中断的地方不在安全点上，就恢复这条线程执行，让它一会再重新中断，直到跑到安全点上。现在几乎没有虚拟机实现采用抢先式中断来暂停线程响应GC事件。

    主动式中断

    是当垃圾收集需要中断线程的时候，不直接对线程操作，仅仅简单地设置一个标志位，各个线程执行过程时会不停地主动去轮询这个标志，一旦发现中断标志为真时就自己在最近的安全点上主动中断挂起。轮询标志的地方和安全点是重合的，另外还要加上所有创建对象和其他需要在Java堆上分配内存的地方，这是为了检查是否即将要发生垃圾收集，避免没有足够内存分配新对象。

    安全区域

    安全区域是指能够确保在某一段代码片段之中，引用关系不会发生变化，因此，在这个区域中任意地方开始垃圾收集都是安全的。我们也可以把安全区域看作被扩展拉伸了的安全点。
    当用户线程执行到安全区域里面的代码时，首先会标识自己已经进入了安全区域，那样当这段时间里虚拟机要发起垃圾收集时就不必去管这些已声明自己在安全区域内的线程了。当线程要离开安全区域时，它要检查虚拟机是否已经完成了根节点枚举（或者垃圾收集过程中其他需要暂停用户线程的阶段），如果完成了，那线程就当作没事发生过，继续执行；否则它就必须一直等待，直到收到可以离开安全区域的信号为止。

    记忆集与卡表

    记忆集（Remembered Set）

    记忆集是一种用于记录从非收集区域指向收集区域的指针集合的抽象数据结构。
    在垃圾收集的场景中，收集器只需要通过记忆集判断出某一块非收集区域是否存在有指向了收集区域的指针就可以了，并不需要了解这些跨代指针的全部细节。下面列举了一些可供选择的记录精度：

  1. 字长精度：每个记录精确到一个机器字长（就是处理器的寻址位数，如常见的32位或64位，这个精度决定了机器访问物理内存地址的指针长度），该字包含跨代指针。
  2. 对象精度：每个记录精确到一个对象，该对象里有字段含有跨代指针。
  3. 卡精度：每个记录精确到一块内存区域，该区域内有对象含有跨代指针。

其中第三种“卡精度”所指的是用一种成为“卡表”的方式去实现记忆集。

卡表（Card Table）

卡表最简单的形式可以只是一个字节数组，而HotSpot虚拟机确实也是这样做的。以下这行代码是HotSpot默认的卡表标记逻辑：

  1. CARD_TABLE [this address >> 9] = 0;

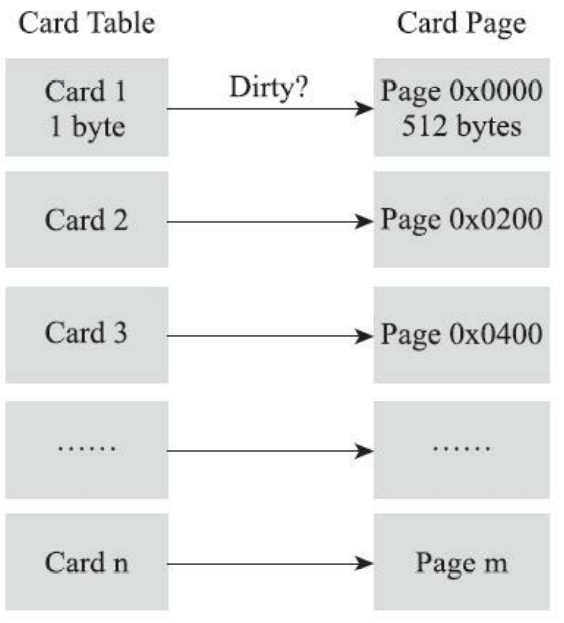

卡页（Card Page）

字节数组CARD_TABLE的每一个元素都对应着其标识的内存区域中一块特定大小的内存块，这个内存块被称作“卡页”。一般来说，卡页大小都是以2的N次幂的字节数，通过上面代码可以看出HotSpot中使用的卡页是2的9次幂，即512字节（地址右移9位，相当于用地址除以512）。
一个卡页的内存中通常包含不止一个对象，只要卡页内有一个（或更多）对象的字段存在着跨代指针，那就将对应卡表的数组元素的值标识为1，称为这个元素变脏（Dirty），没有则标识为0。在垃圾收集发生时，只要筛选出卡表中变脏的元素，就能轻易得出哪些卡页内存块中包含跨代指针，把它们加入GC Roots中一并扫描。

写屏障（Write Barrier）

卡表元素变脏的时间点原则上应该发生在引用类型字段赋值的那一刻。
在HotSpot虚拟机里是通过写屏障技术维护卡表状态的。写屏障可以看作在虚拟机层面对“引用类型字段赋值”这个动作的AOP切面，在引用对象赋值时会产生一个环形（Around）通知，供程序执行额外的动作，也就是说赋值的前后都在写屏障的覆盖范畴内。在赋值前的部分的写屏障叫作写前屏障（Pre-Write Barrier），在赋值后的则叫作写后屏障（Post-Write Barrier）。HotSpot虚拟机的许多收集器中都有使用到写屏障，但直至G1收集器出现之前，其他收集器都只用到了写后屏障。

  1. // 写后屏障更新卡表
  2. void oop_field_store(oop* field, oop new_value) {
  3.     // 引用字段赋值操作
  4.     *field = new_value;
  5.     // 写后屏障，在这里完成卡表状态更新
  6.     post_write_barrier(field, new_value);
  7. }

“伪共享”问题

除了写屏障的开销外，卡表在高并发场景下还面临着“伪共享”（False Sharing）问题。现代中央处理器的缓存系统中是以缓存行（Cache Line）为单位存储的，当多线程修改互相独立的变量时，如果这些变量恰好共享同一个缓存行，就会彼此影响（写回、无效化或者同步）而导致性能降低，这就是伪共享问题。
假设处理器的缓存行大小为64字节，由于一个卡表元素占1个字节，64个卡表元素将共享同一个缓存行。这64个卡表元素对应的卡页总的内存为32KB（64×512字节），也就是说如果不同线程更新的对象正好处于这32KB的内存区域内，就会导致更新卡表时正好写入同一个缓存行而影响性能。为了避免伪共享问题，一种简单的解决方案是不采用无条件的写屏障，而是先检查卡表标记，只有当该卡表元素未被标记过时才将其标记为变脏，即将卡表更新的逻辑变为以下代码所示：

  1. if (CARD_TABLE [this address >> 9] != 0)
  2.     CARD_TABLE [this address >> 9] = 0;

在JDK 7之后，HotSpot虚拟机增加了一个新的参数-XX：+UseCondCardMark，用来决定是否开启卡表更新的条件判断。开启会增加一次额外判断的开销，但能够避免伪共享问题，两者各有性能损耗，是否打开要根据应用实际运行情况来进行测试权衡。

并发的可达性分析

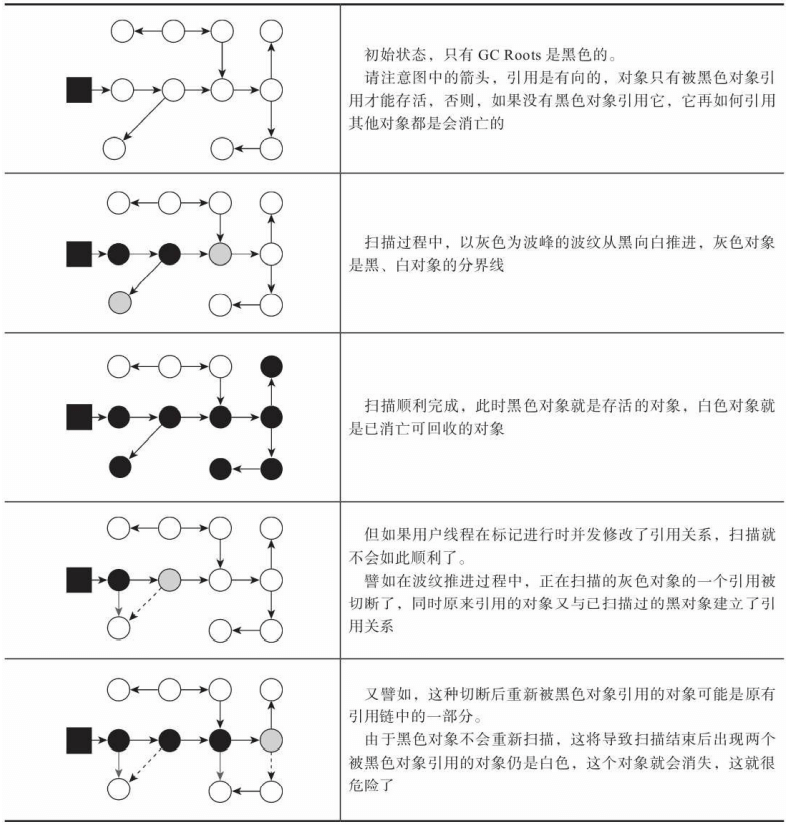

三色标记（Tri-color Marking）

  • 白色：表示对象尚未被垃圾收集器访问过。显然在可达性分析刚刚开始的阶段，所有的对象都是白色的，若在分析结束的阶段，仍然是白色的对象，即代表不可达。
  • 黑色：表示对象已经被垃圾收集器访问过，且这个对象的所有引用都已经扫描过。黑色的对象代表已经扫描过，它是安全存活的，如果有其他对象引用指向了黑色对象，无须重新扫描一遍。黑色对象不可能直接（不经过灰色对象）指向某个白色对象。
  • 灰色：表示对象已经被垃圾收集器访问过，但这个对象上至少存在一个引用还没有被扫描过。

收集器在对象图上标记颜色，同时用户线程在修改引用关系——即修改对象图的结构，这样可能出现两种后果。一种是把原本消亡的对象错误标记为存活，这不是好事，但其实是可以容忍的，只不过产生了一点逃过本次收集的浮动垃圾而已，下次收集清理掉就好。另一种是把原本存活的对象错误标记为已消亡，这就是非常致命的后果了，程序肯定会因此发生错误。
产生“对象消失”问题的两个必要条件：

  • 赋值器插入了一条或多条从黑色对象到白色对象的新引用。
  • 赋值器删除了全部从灰色对象到该白色对象的直接或间接引用。

解决并发扫描时“对象消失”问题，只需破坏这两个条件的任意一个即可。由此分别产生了两种解决方案：

  1. 增量更新（Incremental Update）

增量更新要破坏的是第一个条件，当黑色对象插入新的指向白色对象的引用关系时，就将这个新插入的引用记录下来，等并发扫描结束之后，再将这些记录过的引用关系中的黑色对象为根，重新扫描一次。这可以简化理解为，黑色对象一旦新插入了指向白色对象的引用之后，它就变回灰色对象了。

  1. 原始快照（Snapshot At The Beginning，SATB）

原始快照要破坏的是第二个条件，当灰色对象要删除指向白色对象的引用关系时，就将这个要删除的引用记录下来，在并发扫描结束之后，再将这些记录过的引用关系中的灰色对象为根，重新扫描一次。这也可以简化理解为，无论引用关系删除与否，都会按照刚刚开始扫描那一刻的对象图快照来进行搜索。
