Paxos 算法的不足

  • 算法复杂度高, 较难理解
  • 工程复杂度高, 难以在实际环境中实现

Raft

Raft是一种新型易于理解的分布式一致性复制协议，由斯坦福大学的Diego Ongaro和John Ousterhout提出，作为RAMCloud项目中的中心协调组件。Raft是一种Leader-Based的Multi-Paxos变种，相比Paxos、Zab、View Stamped Replication等协议提供了更完整更清晰的协议描述，并提供了清晰的节点增删描述。
Raft作为复制状态机，是分布式系统中最核心最基础的组件，提供命令在多个节点之间有序复制和执行，当多个节点初始状态一致的时候，保证节点之间状态一致。系统只要多数节点存活就可以正常处理，它允许消息的延迟、丢弃和乱序，但是不允许消息的篡改（非拜占庭场景）。

Raft可以解决分布式理论中的CP，即一致性和分区容忍性，并不能解决Available的问题。其中包含分布式系统中一些通常的功能：

  • Leader Election
  • Log Replication
  • Membership Change

  • Log Compaction


    分布式一致性

    分布式一致性(distributed consensus) 是分布式系统中最基本的问题， 用来保证一个分布式系统的可靠性以及容灾能力。简单的来讲，就是如何在多个机器间对某一个值达成一致, 并且当达成一致之后，无论之后这些机器间发生怎样的故障，这个值能保持不变。
    抽象定义上， 一个分布式系统里的所有进程要确定一个值v，如果这个系统满足如下几个性质， 就可以认为它解决了分布式一致性问题, 分别是:

  • Termination: 所有正常的进程都会决定v具体的值，不会出现一直在循环的进程。

  • Validity: 任何正常的进程确定的值v’, 那么v’肯定是某个进程提交的。比如随机数生成器就不满足这个性质.
  • Agreement: 所有正常的进程选择的值都是一样的。

Raft可以做什么

通过Raft提供的一致性状态机，可以解决复制、修复、节点管理等问题，极大的简化当前分布式系统的设计与实现，让开发者只关注于业务逻辑，将其抽象实现成对应的状态机即可。基于这套框架，可以构建很多分布式应用：

  • 分布式锁服务，比如Zookeeper
  • 分布式存储系统，比如分布式消息队列、分布式块系统、分布式文件系统、分布式表格系统等
  • 高可靠元信息管理，比如各类Master模块的HA

一致性状态机

对于一个无限增长的序列a[1, 2, 3…], 如果对于任意整数i, a[i]的值满足分布式一致性，这个系统就满足一致性状态机的要求。
基本上所有的系统都会有源源不断的操作, 这时候单独对某个特定的值达成一致是不够的。为了真实系统保证所有的副本的一致性，通常会把操作转化为write-ahead-log(简称WAL). 然后让系统的所有副本对WAL保持一致， 这样每个进程按照顺序执行WAL里的操作，就能保证最终的状态是一致的。

Raft & JRaft 算法详解 - 图1

1. 复制状态机通过日志实现

  • 每台机器一份日志
  • 每个日志条目包含一条命令

  • 状态机按顺序执行命令

    2.应用于实际系统的一致性算法一般有以下特性

  • 确保安全性

  • 高可用性
  • 不依赖时序保证一致性
  • 一条命令能够尽可能快的在大多数节点对一轮RPC调用响应时完成

Raft 新特性

Strong Leader 更强的领导形式
例如日志条目只会从领导者发送到其他服务器, 这很大程度上简化了对日志复制的管理
Leader Election 使用随机定时器来选举领导者
用最简单的方式减少了选举冲突的可能性
Membership Change 新的联合一致性 (joint consensus) 方法

Raft 设计原则

  • 概念分解
    • Leader election
    • Log replication
    • Membership changes
  • 通过减少状态数量将状态空间简化
    • 日志不允许出现空洞, 并且 raft 限制了日志不一致的可能性
    • 使用随机化时钟简化了领导选举的算法

      Raft 一致性算法

      State (状态)

在所有服务器上持久存储的(响应RPC之前稳定存储的)

currentTerm 服务器最后知道的任期号(从0开始递增)
votedFor 在当前任期内收到选票的候选人Id(如果没有就为null)
log[] 日志条目, 每个条目包含状态机要执行的命令以及从Leader收到日志时的任期号


在所有服务器上不稳定存在的**

commitIndex 已知被提交的最大日志条目索引
lastApplied 已被状态机执行的最大日志条目索引


在Leader服务器上不稳定存在的**

nextIndex[] 对于每一个follower, 记录需要发给他的下一条日志条目的索引
matchIndex[] 对于每一个follower, 记录已经复制完成的最大日志条目索引

AppendEntries RPC (日志复制)

由leader通过RPC向follower复制日志, 也会用作heartbeat

入参

term Leader任期号
leaderId Leader id, 为了能帮助客户端重定向到Leader服务器
prevLogIndex 前一个日志的索引
prevLogTerm 前一个日志所属的任期
entries[] 将要存储的日志条目列表(为空时代表heartbeat, 有时候为了效率会发送超过一条)
leaderCommit Leader已提交的日志条目索引


返回值**

term 当前的任期号, 用于leader更新自己的任期号
success 如果其他follower包含能够匹配上prevLogIndex和prevLogTerm的日志, 那么为真


接收日志的follower需要实现的**

  1. 如果term < currentTerm, 不接受日志并返回false
  2. 如果索引prevLogIndex处的日志的任期号与prevLogTerm不匹配, 不接受日志并返回false
  3. 如果一条已存在的日志与新的冲突(index相同但是term不同), 则删除已经存在的日志条目和他之后所有的日志条目
  4. 添加任何在已有日志中不存在的条目
  5. 如果leaderCommit > commitIndex, 则设置commitIndex = min(leaderCommit, index of last new entry)

    RequestVote RPC (投票请求)

入参

term 候选人的任期号
candidateId 发起投票请求的候选人id
lastLogIndex 候选人最新的日志条目索引
lastLogTerm 候选人最新日志条目对应的任期号

返回值

term 目前的任期号, 用于候选人更新自己
voteGranted 如果候选人收到选票, 那么为true

接收日志的follower需要实现的

  1. 如果term < currentTerm, 那么拒绝投票并返回false
  2. 如果votedFor为空或者与candidateId相同, 并且候选人的日志和自己一样新或者更新, 那么就给候选人投票并返回true

    服务器要遵守的规则

  • 所有服务器:
    • 如果commitIndex > lastApplied, 那么将lastApplied自增并把对应日志log[lastApplied]应用到状态机
    • 如果RPC请求或响应包含一个term T大于currentTerm, 那么将currentTerm赋值为T并立即切换状态为follower
  • Follower:
    • 无条件响应来自candidate和leader的RPC
    • 如果在选举超时之前没收到任何来自leader的AppendEntries RPC或RequestVote RPC, 那么自己转换状态为candidate
  • Candidate:
    • 转变为candidate之后开始发起选举
      • currentTerm自增 –> 重置选举计时器 –> 给自己投票 –> 向其他服务器发起RequestVote RPC
    • 如果收到了来自大多数服务器的投票, 转换状态成为leader
    • 如果收到了来自新leader的AppendEntries RPC(Heartbeat), 转换状态为follower
    • 如果选举超时, 开始新一轮的选举
  • Leader:
    • 一旦成为leader, 想其他所有服务器发送空的AppendEntries RPC(Heartbeat), 并在空闲时间重复发送以防选举超时
    • 如果收到来自客户端的请求, 向本地日志追加条目并向所有服务器发送AppendEntries RPC, 在收到大多数响应后将该条目应用到状态机并回复响应给客户端
    • 如果leader上一次收到的日志索引大于一个follower的nextIndex, 那么通过AppendEntries RPC将nextIndex之后的所有日志发送出去; 如果发送成功, 将follower的nextIndex和matchIndex更新, 如果由于日志不一致导致失败, 那么将nextIndex递减并重新发送
    • 如果存在一个N > commitIndex和半数以上的matchIndex[i] >= N并且log[N].term == currentTerm, 将commitIndex赋值为N

      一致性算法总结

      | Election Safety | 选举安全原则: 一个任期内最多允许有一个leader | | —- | —- | | Leader Append-Only | 只增加日志原则: Leader只会增加日志条目, 永远不会覆盖或删除自己的日志 | | Log Matching | 日志匹配原则: 如果两个日志在相同的的索引位置上并且任期号相同, 那么就可以认为这个日志从头到这个索引位置之间的条目完全相同 | | Leader Completeness | 领导人完整性原则: 如果一个日志条目在一个给定任期内被提交, 那么这个条目一定会出现所有任期号更大的leader中 | | State Machine Safety | 状态机安全原则: 如果一个服务器已经将给定索引位置上的日志条目应用到状态机, 那么所有其他服务器不可能在该索引位置应用不同的日志条目 |

Raft中的RPC通信

  • RequestVote RPC
  • AppendEntries RPC
    • 日志条目
    • 心跳

  • InstallSnapshot RPC

    角色&状态转换

    Raft & JRaft 算法详解 - 图2

  • Follower: 都是被动的, 不会发送任何请求, 只是响应来自leader和candidate的请求

  • Leader: 处理来自客户端的请求, 如果一个客户端与follower进行通信, follower会帮助客户端重定向到leader

  • Candidate: 用来选举一个新的leader

    任期逻辑时钟

    Raft & JRaft 算法详解 - 图3
    时间被划分为一个个任期(term), 每一个任期的开始都是leader选举, 在成功选举之后, 一个leader会在任期内管理整个集群, 如果选举失败, 该任期就会因为没有leader而结束, 这个转变会在不同的时间的不同的服务器上被观察到

    领导人选举流程

  • follower –> candidate (选举超时触发)

    • candidate –> leader
      • 赢得了选举
    • candidate –> follower
      • 另一台服务器赢得了选举
    • candidate –> candidate
      • 一段时间内没有任何一台服务器赢得选举

        选举活锁(多个节点超时同时选主)

        随机的选举超时时间

        日志复制

        Raft & JRaft 算法详解 - 图4
        一旦选出了leader, 它就开始接收客户端请求, 每个客户端请求都包含一条需要被复制状态机(replicated state machine)执行的命令. leader把这条命令作为新的日志条目追加到自己的日志末尾, 然后并行向其他机器发送AppendEntries RPC请求要求复制日志, 当半数以上机器复制成功后leader将当前条目应用到它的状态机并向客户端回复执行结果, 如果某个follower崩溃或者网络问题丢包, leader会无限重试AppendEntries RPC(甚至在它已经响应客户端以后)直到所有follower都成功复制了所有日志条目

        Raft日志机制的特性

  • 如果在不同的日志中的两个条目有着相同的索引和任期号, 那么他们存储的命令肯定是相同的

    • 源于leader在一个任期里给定的一个日志索引最多创建一条日志条目, 同时该条目在日志中的位置也从不会改变
  • 如果在不同的日志中的两个条目有着相同的索引和任期号, 那么他们之前的所有日志条目都是完全一样的
    • 源于AppendEntries RPC的一个简单的一致性检查: 当发送一个AppendEntries RPC时leader会把新日志之前的一个日志条目的索引位置和任期号都包含在里面, follower会检查是否与自己的日志中的索引和任期号是否匹配, 如果不匹配就会拒绝这个日志条目, 接下来就是归纳法来证明了

  • leader通过强制follower复制它的日志来处理日志的不一致

    • 为了是follower的日志同自己的一致, leader需要找到follower与它日志一致的索引位置并让follower删除该位置之后的条目, 然后再讲自己再该索引位置之后的条目发送给follower, 这些操作都在AppendEntries RPC进行一致性检查时完成
    • leader为每一个follower维护了一个nextIndex, 用来表示将要发送给该follower的下一条日志条目索引, 当一个leader开始掌权时, 会将nextIndex初始化为它的最新日志条目索引值+1, 如果follower在一致性检查过程中发现自己的日志和leader不一致, 会在这个AppendEntries RPC请求中返回失败, leader收到响应之后会将nextIndex递减然后重试, 最终nextIndex会达到一个leader和follower日志一致的位置, 这个时候AppendEntries RPC会成功, follower中冲突的日志条目也被移除了, 此时follower和leader的日志就一致了

      安全性

  • 选举限制

    • 用投票规则的限制来组织日志不全的服务器赢得选举
      • RequestVote RPC限制规则: 拒绝日志没自己新的candidate
    • Leader永远不会覆盖自己的日志条目
    • 日志条目只能从leader流向follower
  • 如何提交上一个任期的日志条目
    • 全程保持自己的任期号

  • 安全性论证

    • 领导人完整性原则(Leader Completeness)
      • 如果一个日志条目在一个给定任期内被提交, 那么这个条目一定会出现所有任期号更大的leader中
    • 状态机安全原则(State Machine Safety)
      • 如果一个服务器已经将给定索引位置上的日志条目应用到状态机, 那么所有其他服务器不可能在该索引位置应用不同的日志条目

        Follower和Candidate崩溃

  • 无限重试

  • AppendEntries RPC是幂等的

    时序和可用性

    broadcastTime << electionTimeout << MTBF
broadcastTime 一台服务器并行的向集群中其他节点发送RPC并且收到它们响应的平均时间
electionTimeout 选举的超时时间
MTBF 是指单个服务器发生故障的时间间隔的平均数
  • broadcastTime应该比electionTime小一个数量级, 目的是让leader能够持续发送心跳来阻止follower们开始选举; 根据已有的随机化超时前提, 这个不等式也将瓜分选票的可能性降低到很小
  • electionTimeout也要比MTBF小一个几个数量级, 目的是能使系统稳定运行, 当leader崩溃时, 整个集群大约会在electionTimeout的时间内不可用

    集群成员变化

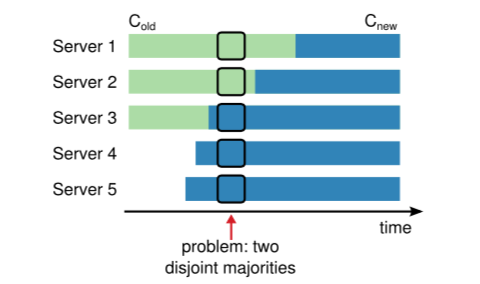

    下图3节点集群扩展到5节点集群, 直接扩展可能导致Server1和Server2构成老集群多数派, Server3, Server4和Server5构成新集群多数派, 两者不相交从而导致决议冲突
    Raft & JRaft 算法详解 - 图5
    两阶段效果图
    Raft & JRaft 算法详解 - 图6
    Raft采用联合一致性的方式来解决节点变更, 先提交一个包含新老节点结合的Configuration, 当这条消息commit之后再提交一个只包含新节点的Configuration, 具体流程如下:
  1. 首先对新节点进行CaughtUp追数据
  2. 全部新节点完成CaughtUp之后, 向新老集合发送Cold+new命令
  3. 如果新节点集合多数和老节点集合多数都应答了Cold+new, 就向新老节点集合发送Cnew命令
  4. 如果新节点集合多数应答了Cnew, 完成节点切换

    日志压缩

    Raft & JRaft 算法详解 - 图7
  • 每个服务器独立的创建快照, 只包含已被提交的日志
  • 快照内容主要包括
    • 状态机的状态
    • Raft的少量元数据(见上图), 保留这些元数据是为了快照后对紧接着的一个AppendEntries进行一致性检查
    • 为了支持集群成员变化, 最新的配置(Configuration)也会作为一个条目被保存在快照中

快照分块传输(InstallSnapshot RPC)

  • 虽然多数情况都是每个服务器独立创建快照, 但是leader有时候必须发送快照给一些落后太多的follower, 这通常发生在leader已经丢弃了下一条要发给该follower的日志条目(Log Compaction时清除掉了)的情况下 | term | leader任期 | | —- | —- | | leaderId | Leader id, 为了能帮助客户端重定向到Leader服务器 | | lastIncludedIndex | 快照中包含的最后日志条目的索引值 | | lastIncludedTerm | 快照中包含的最后日志条目的任期号 | | offset | 分块在快照中的偏移量 | | data[] | 快照块的原始数据 | | done | 如果是最后一块数据则为真 |

接收者需要实现的

  • 如果term < currentTerm立刻回复
  • 如果是第一个分块 (offset为0) 则创建新的快照
  • 在指定的偏移量写入数据
  • 如果done为false, 则回复并继续等待之后的数据
  • 保存快照文件, 丢弃所有已存在的或者部分有着更小索引号的快照
  • 如果现存的日志拥有相同的最后任期号和索引值, 则后面的数据继续保留并且回复
  • 丢弃全部日志

  • 能够使用快照来恢复状态机 (并且装载快照中的集群配置)

    客户端交互

  • 客户端只将请求发送给领导人原则

  • 线性一致读
    • 写raft log走状态机
    • Leader与过半机器交换心跳信息确定自己仍然是leader后可提供线性一致读
    • 利用心跳机制提供租约机制(Lease read), 但是依赖本地时钟的准确性
