4.1 网络层功能概述

功能：向上提供简单灵活，无连接的，尽最大努力交付的数据报服务

  1. 异构网络互联：使用相同的网际协议（Internet protocol，IP），让各网段在逻辑上看起来像是一个整体
  2. 路由和转发：routine and forward，路由选择，形成路由表，分组转发，从合适的端口发送

  3. 拥塞控制：在传输层有重点介绍

    4.2 IP协议

    解决用什么在网际间传送信息的问题

    4.2.1 IPv4

  4. IP数据报的格式：

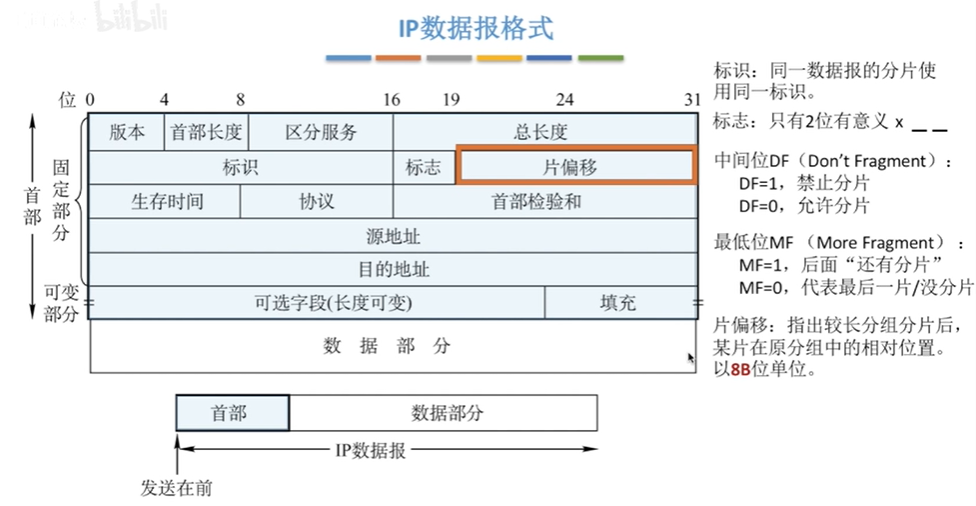

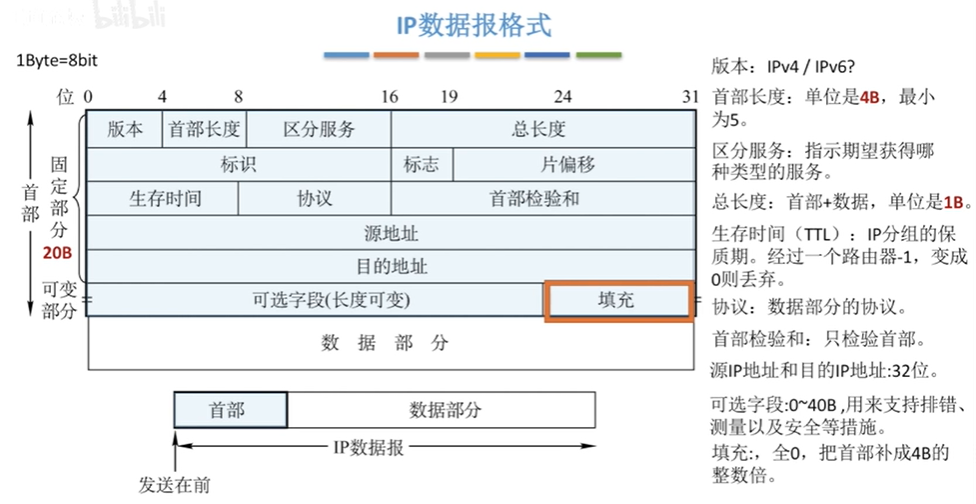

    1. image.pngimage.png
  5. IP数据报分片：在以太网中，IP数据报的长度在46~1500字节之间（包含20字节的IP首部），在被封装成MAC帧之后，加上首尾18个字节，则就有了CSMA/CD最小帧长64字节；MTU，为IP数据报的最大长度，也即数据链路层能承载的最大数据量；因此需要对较大的数据进行分片，即对长IP数据报的数据部分单独拿出来，分成更小的IP数据报，偏移为8B的倍数

  6. IP地址的划分：

    1. 标准IPv4的地址：

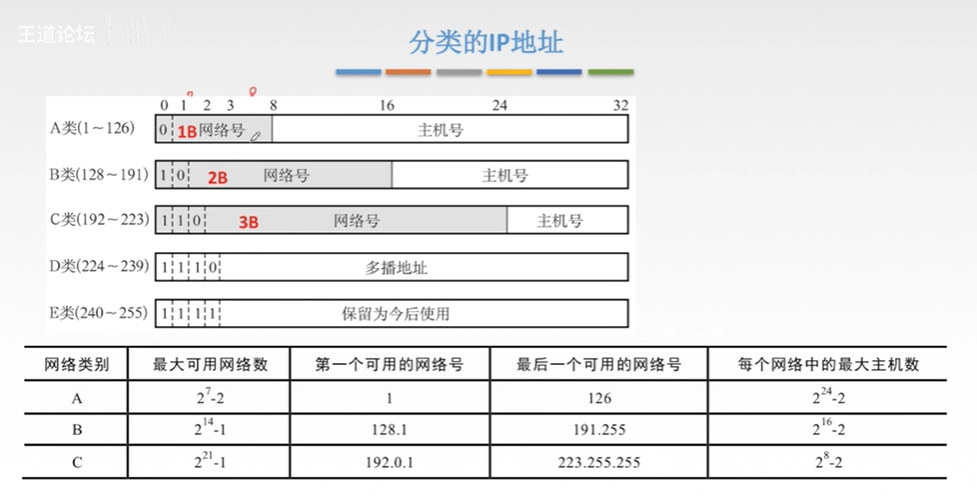

      1. 第四章 网络层 - 图3
        1. 127开头的地址是环回地址，即发送后会直接从主机的另一个端口传回，不会出现在网络中
        2. 0.0.0.0表示未知主机，只用作源IP地址，表示只知道目的IP而不知道源IP的数据报
        3. 全1的IP地址表示整个网络广播，但是因为路由器的隔离，因此只是受限广播地址
    2. 子网划分：为了增加IP地址的利用率，因此出现的子网划分的机制，即在原先的两级IP变成“网络号，子网号，主机号”三级IP地址
      1. 子网掩码、逐位与操作，去除主机号，得出网络号
    3. CIDR：不再使用网络号和主机号的分类等概念，用后面的数字表示网络前缀
      1. 在进行子网划分时，需要将主机号为全1和全0的去除，因为全0的表示整个子网，全1表示广播，如果有主机选择了这两个IP地址，那么路由器将无法知道到底要发给主机还是发送给全网广播；但是用CIDR就不会有二义性，因为CIDR采用最长前缀匹配，主机的网络前缀更长，因此路由将选择这个主机而不是整个网络

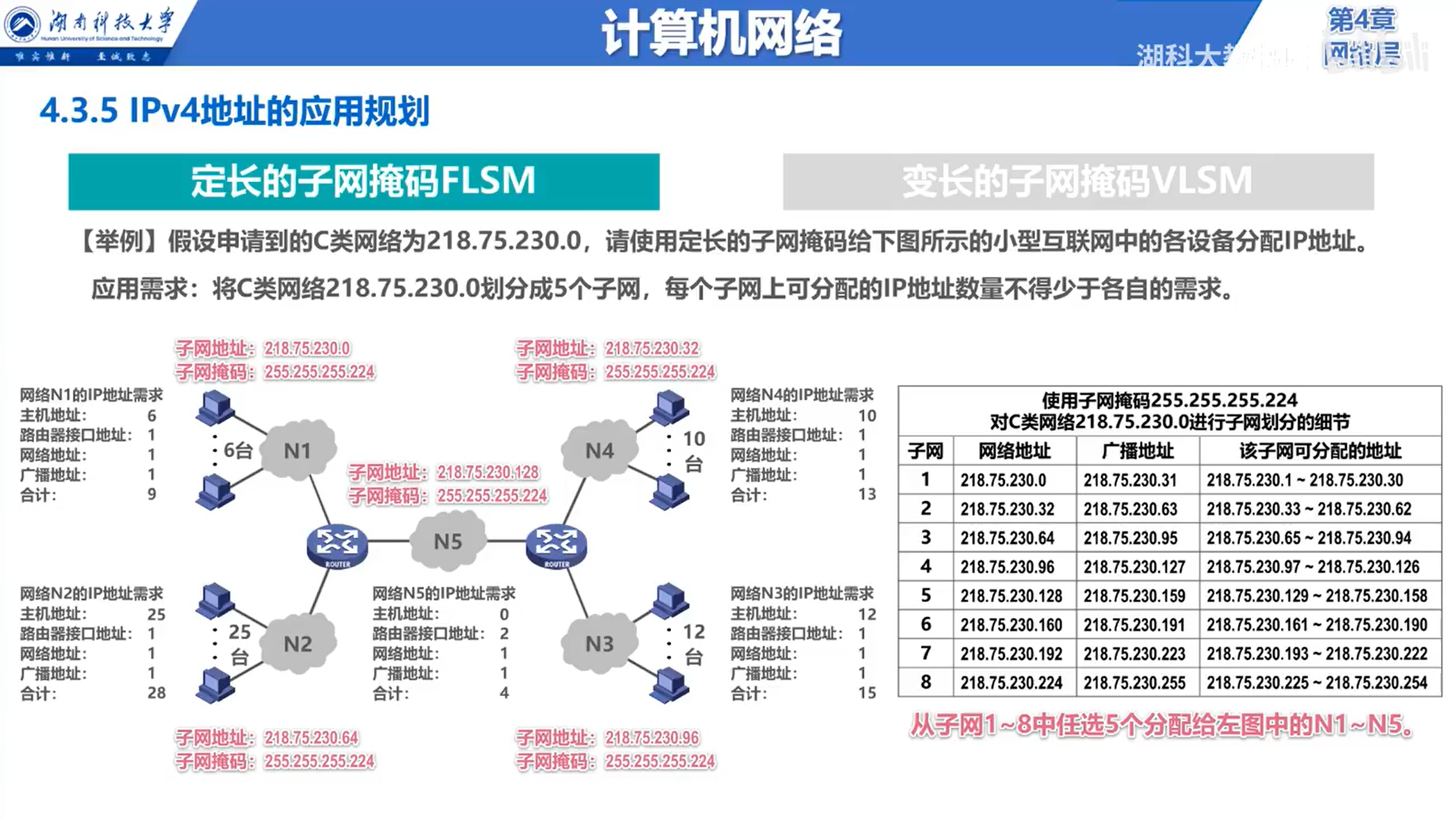

      2. 划分地址有定长和不定长的区别，定长划分时直接用二进制位数去运算，比如要分成个7网络，则拿3位作为子网号，后面的用作主机号即可，注意这里需要减去全0和全1的两种情况；而不定长划分就有一定技巧了，可以选择如下的按需一一分配，也可以选择00000- 01111 ~ 10000- 10111 ~ 11000- 11111这种方法


  7. NAT：私有网络与共有网络分割开，由于私有网络的地址是可以重复的，因此这一操作将会大大增加IP地址的利用率；

    1. 具体操作为路由器中建立一个NAT转换表，当私有网络中的IP将访问互联网时，则将私有IP转换为对应的公有IP；
    2. 由此一般的路由器不改变IP地址，仅仅只工作在网络层，而NAT路由器还需要转换IP，因此需要传输层的参与

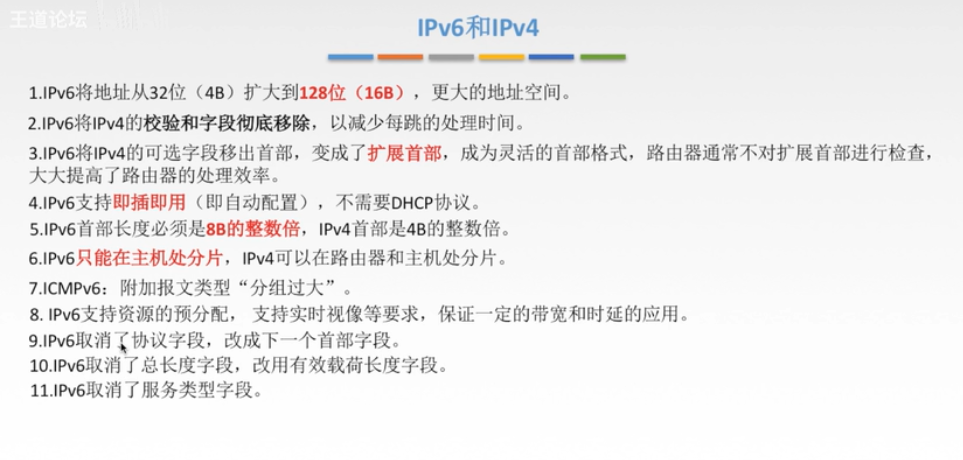

      4.2.2 IPv6


      4.2.3 IP组播

  8. 概念：为了使一个IP分组能够发送给多个目的主机，而不是给每个目的主机发送一个单独的分组，因此采用IP组播技术；组播采用的是D类地址，范围为224~239；采用的是IGMP协议

  9. 组播IP与以太网MAC帧的映射：01-00-5E，MAC帧的前3个字节不能变，第4个字节的第一个比特为0，后23位比特照搬

  10. IGMP协议（Internet Group Management Protocol）：构造以源节点为根节点的组播转发树

    4.2.4 移动IP

  11. 概念：解决主机IP移动至另一局域网后的数据传输问题；与DHCP动态分配IP不同

  12. 过程：在原先的网络中有一个归属代理，现在所处的网络中有一个外部代理，当现在有IP数据报要发送给主机时，数据路由至子网，子网内没有对应的主机号，此时数据包将转交给归属代理，外部代理和归属代理将通过隧道通信，主机与外部代理通信得到数据报

    4.2.5 DHCP协议

  13. 概念：新加入网络的计算机自动获得IP地址无需手动；应用层协议，使用UDP传送数据

  14. 过程：C/S服务，客户机先广播请求发现DHCP服务器，DHCP服务器收到后广播提供服务消息，客户机收到后发送请求IP地址消息，服务器收到后确认并分配IP地址
    1. 这样的C/S模型在应用层中用到，因此是应用层的协议，而且在主机没有IP地址的情况下也没办法仅通过IP层完成服务；至于为什么用UDP，因为TCP需要知道详细的IP地址以建立连接

4.3 路由协议

解决将IP数据报往哪发的问题

4.3.1 自治系统与层次路由

  1. 自治系统（Autonomy System）：非同一自治系统的路由器无法直接连通

  2. 层次：根据路由选择协议是在自治系统内还是自治系统外，分为内部网关IGP和外部网关EGP

    4.3.2 路由选择协议

    4.3.2.1 RIP协议及算法

  3. routine information protocol细节：

    1. 每30秒与相邻的路由器交换全部的信息，最终所有路由器中的路由转发表将完整；
    2. 定义下一跳为16时为不可到达
    3. 实现简单，但路由数量太多时会让路由表太长；而且一旦有故障会收敛很慢
    4. image.png

      4.3.2.2 OSPF协议及算法

  4. open shortest path first细节：

    1. 洪泛法向网络中的所有路由器发送自己的部分信息，同时将网络进一步分成更小的区域，减少了洪泛法带来的数据通信压力
    2. RIP只能找最短跳数，但是OSPF可以用迪杰斯特拉算法以其他条件作为度量
    3. 收敛快，只在发生改变时更新，收敛结束时，所有路由都会得到一个网络拓扑

      4.3.2.3 BGP协议

  5. border gateway protocol细节：

    1. 只能找到比较好的路径，而非最优路径
    2. 三者比较

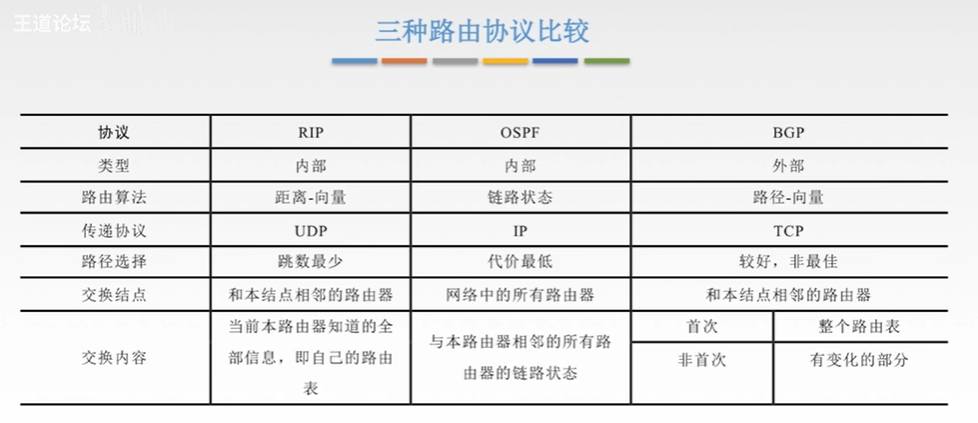

      1. image.png

        4.3.3 路由转发

        4.3.3.1 IP数据报的转发过程

  6. 网络层中的数据依靠IP地址进行传输，但是在向下封装的过程中，路由器仅仅知道下一跳路由器的IP地址是不够的，因为链路层的传输需要知道MAC地址，因此路由转发过程需要实现IP地址到MAC地址的映射

  7. 在路由转发过程中，需要增加IP数据报的成功交付的可能，因此需要差错报告和询问机制

    4.3.3.2 ARP协议

  8. Address Resolution Protocol细节：

    1. 由于其能看见端口号，因此在传输层
    2. 通过比对主机中的ARP高速缓存，得到IP与MAC的映射；当高速缓存中没有时，就向全网发送全1的ARP请求，当某主机接收到后就响应请求，并将映射关系写进高速缓存

      4.3.3.3 ICMP 协议

  9. Internet Control Message Protocol细节：

    1. 差错报文以IP数据报的形式发送，因此是网络层协议
    2. 计算机网络中的各类错误都需要ICMP的参与
    3. 询问机制是个啥？

      4.3.4 路由设备

      路由器，交换机，集线器；因特网的路由选择
