CPU概述：一个典型的CPU由运算器，控制器，寄存器等器件组成，这些器件靠内部总线相连
8086CPU有14个寄存器，他们的名称为：AX.BX.CX,DX.SI.DI.SP.BP.IP.CS.SS.DS.ES.PSW
通用寄存器：8086cpu所有的寄存器都是16位的，可以存放两个字节。
AX.BX.CX.DX通常用来存放一般性数据，被称为通用寄存器。

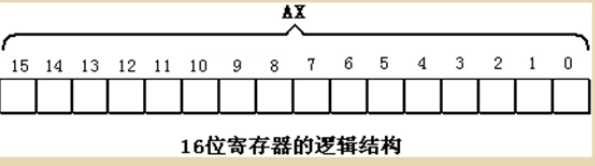

AX通用寄存器的逻辑结构
8086上一代cpu寄存器都是8位，为保证兼容性，这四个通用寄存器都可以分为两个独立八位寄存器，如，AX可以分为AH（high）AL（low），同理BX….且优先使用低寄存器

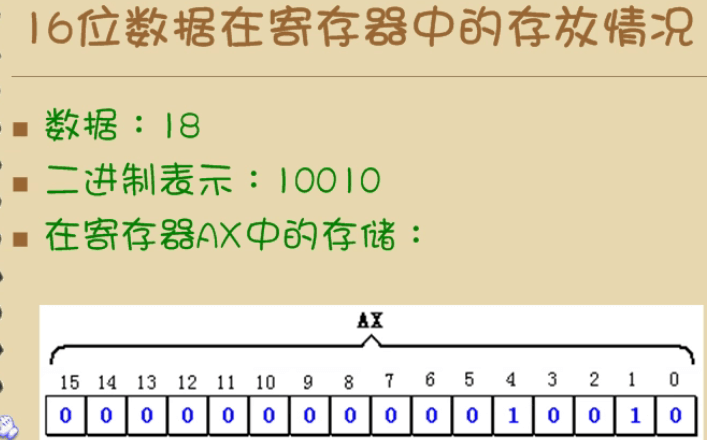

字在寄存器中的存储
一个字节为八位一个字为两个字节
物理地址
CPU访问内存单元时要给出内存单元的地址，所有的内存单元构成的存储空间是一个一维的线性空间。我们将这个唯一的地址成为物理地址。
十六位结构的cpu
概括的，16位结构描述了一个cpu具有一下几个方面特征：
1.运算器一次最多可以处理16位的数据，
2.寄存器的最大宽度位十六位
3.寄存器和运算机之间的通路是十六位的

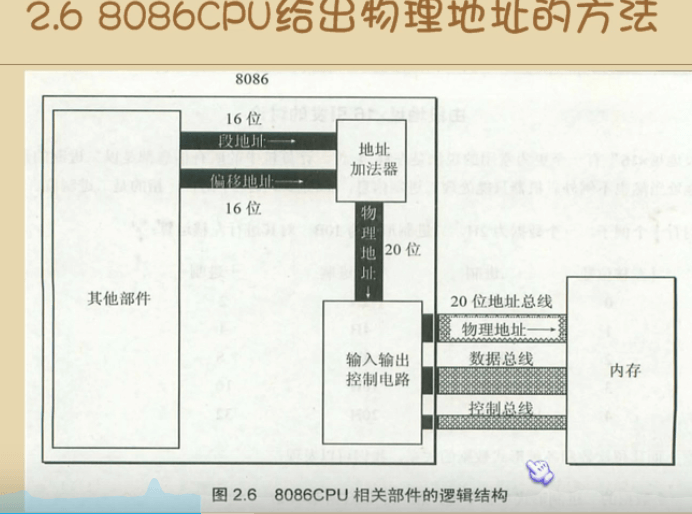

8086CPU鬼畜物理地址的方法：
8086有二十位的地址总线，可传送20位地址，寻址能力位1M
8086内部为十六位结构，它只能传送十六位的地址，表现出的寻址能力却只有64k

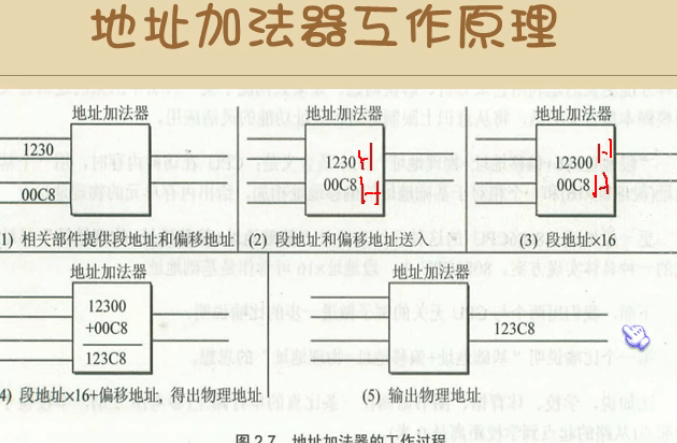

8086CPU读写内存时，1，CPU中的相关部件提供一个十六位的地址，一个成为段地址，一个称为偏移地址。2.段地址和偏移地址通过内部总线传送入一个称为地址加法器的部件3.地址加法器将两个十六位地址合并成一个20位的地址。
物理地址=段地址16+偏移地址

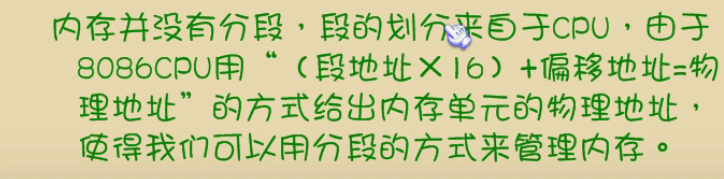

*段的概念
段寄存器：
段寄存器就是提供段地址的，8086cpu有四个段寄存器：CS.DS.SS.ES
CS和IP：
CS和IP是8086CPU中最关键的寄存器，他们指示了CPU当前要读取指令的地址，其中，CS为代码段寄存器，IP为指令段寄存器
修改CS.IP的指令
在CPU中，程序员才能够用指令读写的部件只有寄存器，程序员可以通过改变寄存器中的内容实现对CPU的控制。CPU从何处执行指令是有CS.IP中的内容决定的，程序员可以通过改变CS。IP中的内容来控制CPU执行目标指令。
mov指令不能修改CS，IP的值，可以通过转移指令jmp 段地址，偏移地址进行修改如
仅修改IP内容：jmp 某一合法寄存器,如：
jmp ax(类似于 mov IP，ax)
jmp bx
如果想要200h这个偏移地址写进ax中并跳转，则mov ax,200h
jmp ax

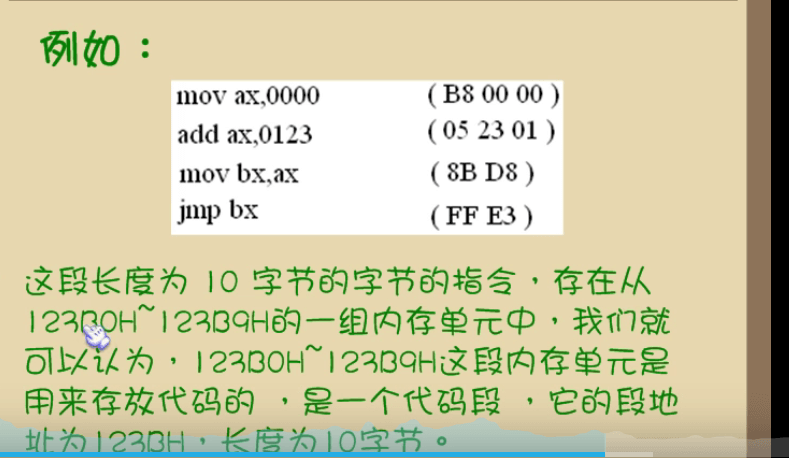

代码段：1.对于8086pc机，在编程时，可以根据需要，将一度内存单元定义为一个段。2.可以将长度为N（N<=64kb）的一组代码存在一组地址连续，起始地址为16的倍数的内存单元中，这段内存是用来存放代码的，从而定义了一个代码段，
如何执行代码段：将CS.IP只想代码段第一条指令的首地址
汇编指令长度与寻址方式有关，规律或原则如下：
一、没有操作数的指令，指令长度为1个字节
二、操作数只涉及寄存器的的指令，指令长度为2个字节
如：mov bx,ax
三、操作数涉及内存地址的指令，指令长度为3个字节
如：mov ax,ds:[bx+si+idata]
四、操作数涉及立即数的指令，指令长度为：寄存器类型+1
8位寄存器，寄存器类型=1，如：mov al,8；指令长度为2个字节
16位寄存器，寄存器类型=2，如：mov ax,8；指令长度为3个字节
五、跳转指令，分为2种情况：
1、段内跳转（指令长度为2个字节或3个字节）
jmp指令本身占1个字节
段内短转移，8位位移量占一个字节，加上jmp指令一个字节，整条指令占2个字节
如：jmp short opr
段内近转移，16位位移量占两个字节，加上jmp指令一个字节，整条指令占3个字节
如：jmp near ptr opr
2、段间跳转，指令长度为5个字节
如：jmp dword ptr table[bx][di]
或 jmp far ptr opr
或 jmp dword ptr opr
注意：形如“jmp 1234:5678”的汇编指令，是在Debug中使用的汇编指令，汇编编译器并不认识，如果在源程序中使用，那么在编译时便会报错。
