使用场景

• 所有工厂模式应用的前提：系统不要求依赖产品类实例如何被创建、组合和表达的表达。
• 工厂方法模式每个具体工厂类只完成单个实例的创建,所以它具有很好的可扩展性。但是在现实生活中，一个工厂只创建单个产品这样的例子很少，因为现在的工厂都多元化了，一个工厂创建一系列的产品。

• 一个继承体系中，如果存在着多个等级结构（即存在着多个抽象类），并且分属各个等级结构中的实现类之间存在着一定的关联或者约束，就可以使用抽象工厂模式。

  • QQ 换皮肤，多个组件同时换。

    优缺点

• 对组件的扩展不满足开闭原则，但这不是抽象工厂模式的核心。




  设计原理

  在抽象工厂中设定好公共的或核心的逻辑

1. 在工厂方法模式的基础上创建多个工厂方法接口
2. 在抽象工厂中建立不同工厂方法接口间的联系
3. 将产品簇提供给调用者

   个人理解：

   初级理解

   多维工厂方法模式。即：工厂间有二维关联关系，如某个维度类似（品牌：OPPO ，VIVO）、另一个维度有一定的联系（组件：CPU、内存、显示屏）
   此时：当聚焦到品牌忽略组件时就是工厂方法模式，聚焦到组件时就是抽象工厂

   高级理解

   理解A

   单纯的多个工厂方法接口，那这样来说用工厂方法模式也没问题，因此关注点还是抽象类中已实现的逻辑可以用来干什么。

   理解B

   多个工厂方法间有相互依赖的公共逻辑

   理解C

   多个工厂方法间有公共的依赖细节，初始化公共log基类、SQL的链接字符串。
   总结：A没有必要，BC可独立可共存

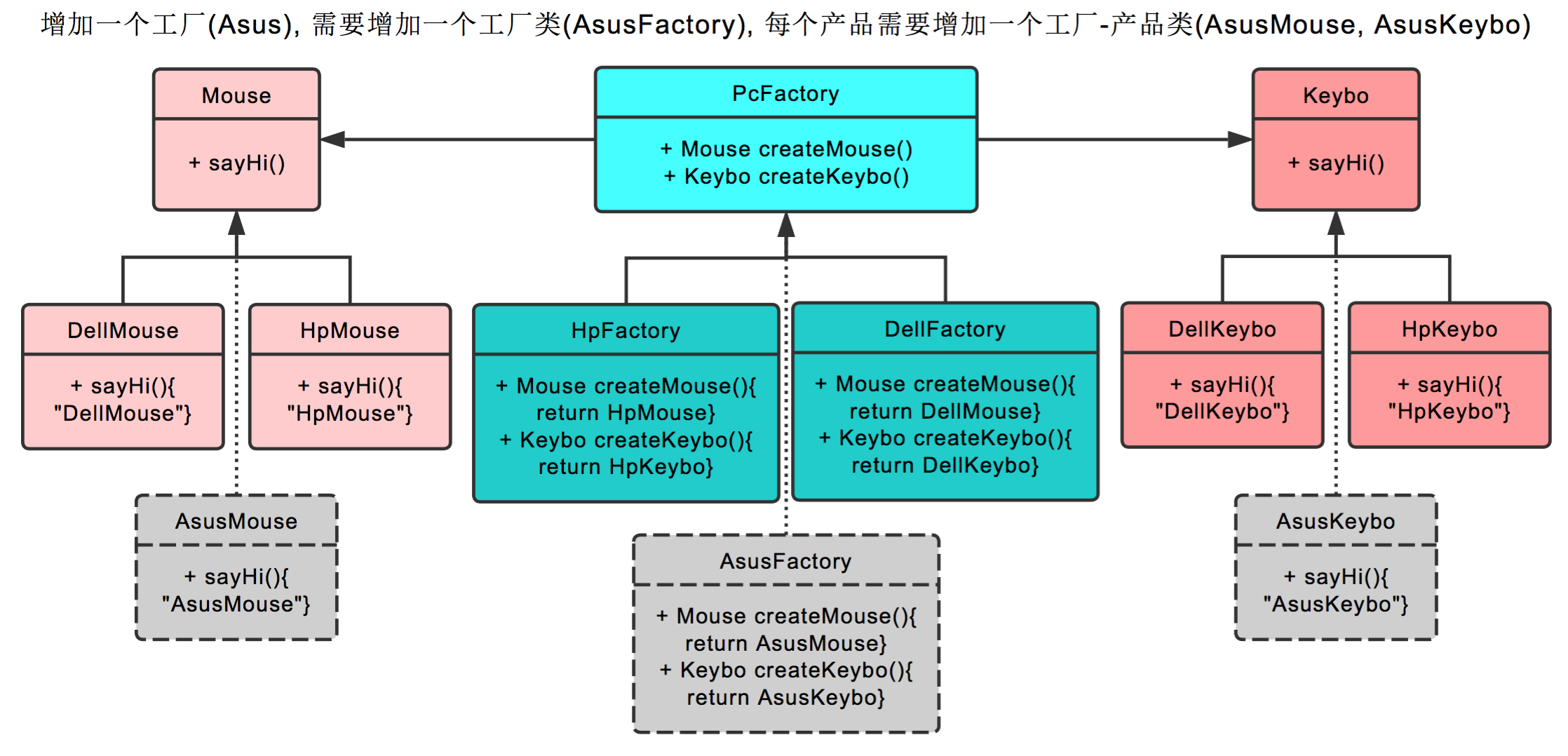

类图

按个人理解此图不是工厂模式的核心，只是A模式的体现。

角色

• 抽象工厂(Abstract Factory)。 提供了创建产品的接口，它包含多个创建产品的方法newProduct()，可以创建多个不同等级的产品
  • 【手机工厂】
• 具体工厂(Concrete Factory)。实现抽象工厂中的多个抽象方法，完成具体产品的创建
  • 【OPPO工厂、VIVO工厂、华为工厂】
• 抽象产品(Product)定了产品的规范，描述了产品的主要特性和功能，抽象工厂模式有多个抽象产品.
  • 【CPU、内存、麦克风】【这里加产品抽象工厂需同步新增对应方法】
• 具体产品(Concrete Product)实现了抽象产品角色多定义的接口，由具体工厂来创建，它同具体工厂之间是多对一的关系
  • 【OPPO手机、VIVO手机】

实现方式

抽象工厂模式

实际应用

.NET类库中也存在应用抽象工厂模式的类

/// 扮演抽象工厂的角色
/// 创建连接数据库时所需要的对象集合，
/// 这个对象集合包括有 DbConnection对象 DbCommand类、DbDataAdapter类，针对不同的具体工厂都需要实现该抽象类中方法，
public abstract class DbProviderFactory
{
    // 提供了创建具体产品的接口方法
    protected DbProviderFactory();
    public virtual DbCommand CreateCommand();
    public virtual DbCommandBuilder CreateCommandBuilder();
    public virtual DbConnection CreateConnection();
    public virtual DbConnectionStringBuilder CreateConnectionStringBuilder();
    public virtual DbDataAdapter CreateDataAdapter();
    public virtual DbDataSourceEnumerator CreateDataSourceEnumerator();
    public virtual DbParameter CreateParameter();
    public virtual CodeAccessPermission CreatePermission(PermissionState state);
}

DbProviderFactory类是一个抽象工厂类，该类提供了创建数据库连接时所需要的对象集合的接口，实际创建的工作在其子类工厂中进行，微软使用的是SQL Server数据库，因此提供了连接SQL Server数据的具体工厂实现，具体代码可以用反编译工具查看，具体代码如下

/// 扮演着具体工厂的角色，用来创建连接SQL Server数据所需要的对象
public sealed class SqlClientFactory : DbProviderFactory, IServiceProvider
{
    // Fields
    public static readonly SqlClientFactory Instance = new SqlClientFactory();
   // 构造函数
    private SqlClientFactory()
    {
    }
   // 重写抽象工厂中的方法
    public override DbCommand CreateCommand()
    {  // 创建具体产品
        return new SqlCommand();
    }
    public override DbCommandBuilder CreateCommandBuilder()
    {
        return new SqlCommandBuilder();
    }
    public override DbConnection CreateConnection()
    {
        return new SqlConnection();
    }
    public override DbConnectionStringBuilder CreateConnectionStringBuilder()
    {
        return new SqlConnectionStringBuilder();
    }
    public override DbDataAdapter CreateDataAdapter()
    {
        return new SqlDataAdapter();
    }
    public override DbDataSourceEnumerator CreateDataSourceEnumerator()
    {
        return SqlDataSourceEnumerator.Instance;
    }
    public override DbParameter CreateParameter()
    {
        return new SqlParameter();
    }
    public override CodeAccessPermission CreatePermission(PermissionState state)
    {
        return new SqlClientPermission(state);
    }
}
