JVM在执行Java程序的过程中会把它所管理的内存划分为若干个不同的数据区域。 这些区域有各自的用途， 以及创建和销毁的时间， 有的区域随着虚拟机进程的启动而一直存在， 有些区域则是依赖用户线程的启动和结束而建立和销毁。

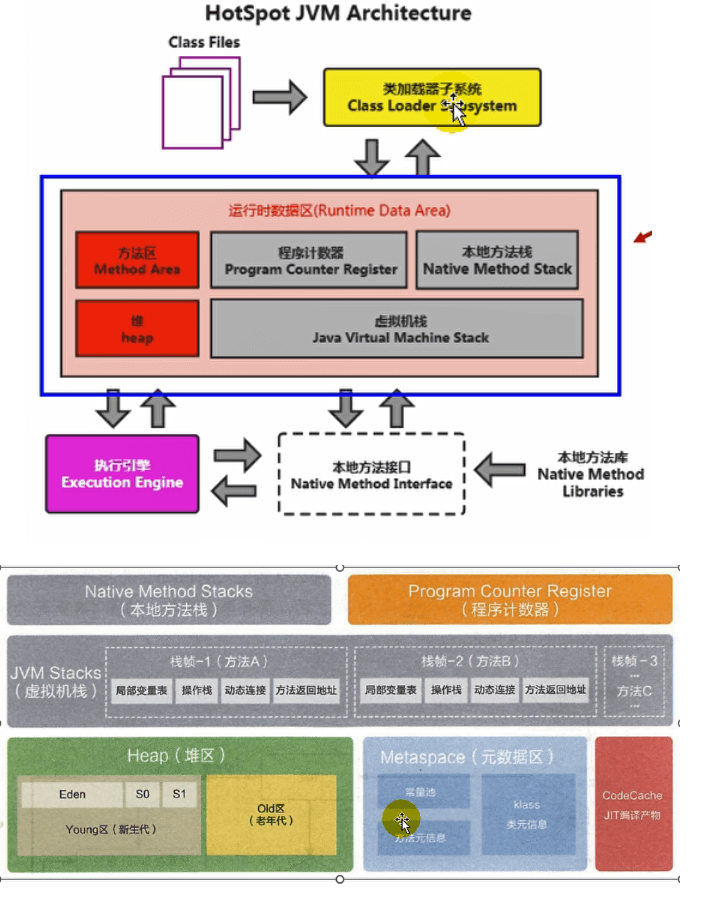

运行时数据区：JVM工作的时候用的内存区域

线程共享：方法区、堆，随着虚拟机的启动而创建

线程独有：程序计数器、虚拟机栈、本地方法栈，随着线程的创建而创建

1. 方法区

线程共享

Java8之后称为元空间

存放：

  1. 从.class文件里加载的二进制流，即类的信息
  2. 静态变量
  3. 常量
  4. 即时编译器编译后的代码缓存

JRocket,J9没有方法区

2. 程序计数器

存储字节码指令地址

线程独有。为什么？线程恢复。

没有GC、没有OOM

3. 虚拟机栈


线程独有，随着线程的创建而创建

虚拟机栈描述的是Java方法执行的线程内存模型： 每个方法被执行的时候， Java虚拟机都会同步创建一个栈帧用于存储局部变量表、 操作数栈、 动态连接、 方法出口等信息。每一个方法被调用直至执行完毕的过程， 就对应着一个栈帧在虚拟机栈中从入栈到出栈的过程。

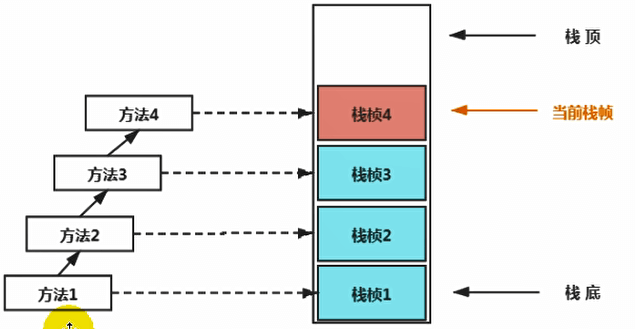

调用方法时，给方法创建栈帧，入栈，执行完毕，出栈

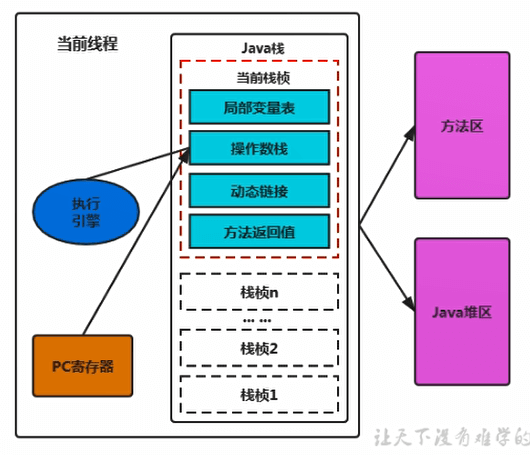

栈帧：局部变量表（—>变量槽）、操作数栈、动态链接、方法出口。

Linux下栈的默认大小：1024KB
设置大小：-Xss。-Xss1m -Xss1024k

栈顶方法=当前方法=正在执行的方法

4. 堆

最大，线程共享，在虚拟机启动时创建，存放各种实例。

-Xms：初始大小
-Xmx：能扩张到的最大容量

生产环境一般都设置成一样，避免频繁GC

-Xms3G -Xmx3G

5. 本地方法栈

运行操作系统本地方法的时候用到，过程和虚拟机栈类似。

6. 直接内存

不是虚拟机运行时数据区的一部分，JVM规范也没有定义该区域。

读写性能优于堆

直接内存大小可以通过MaxDirectMemorySize设置，如果不设置，默认=-Xmx

7. 对象分配、 布局和访问

7.1 对象的创建过程

  1. 检查是否已经加载类
  2. 分配内存。
    两种策略：指针碰撞、空闲列表
    线程安全问题解决：TLAB（开启的情况）——>CAS+失败重试（未开启TLAB的情况）
  3. 对象的初始化—>实例变量赋零值
  4. 对象的设置，对象头
  5. 执行构造函数

HotSpot源码

  1. // 确保常量池中存放的是已解释的类
  2. if (!constants->tag_at(index).is_unresolved_klass()) {
  3.     // 断言确保是klassOop和instanceKlassOop
  4.   oop entry = (klassOop) *constants->obj_at_addr(index);
  5.   assert(entry->is_klass(), "Should be resolved klass");
  6.   klassOop k_entry = (klassOop) entry;
  7.   assert(k_entry->klass_part()->oop_is_instance(), "Should be instanceKlass");
  8.   instanceKlass* ik = (instanceKlass*) k_entry->klass_part();
  9.     // 确保对象所属类型已经经过初始化阶段
  10.     if ( ik->is_initialized() && ik->can_be_fastpath_allocated() ) {
  11.     // 取对象长度
  12.     size_t obj_size = ik->size_helper();
  13.     oop result = NULL;
  14.     // 记录是否需要将对象所有字段置零值
  15.     bool need_zero = !ZeroTLAB;
  16.     // 是否在TLAB中分配对象
  17.     if (UseTLAB) {
  18.       result = (oop) THREAD->tlab().allocate(obj_size);
  19.     }
  20.     if (result == NULL) {
  21.       need_zero = true;
  22.       // 直接在eden中分配对象
  23.       retry:
  24.       HeapWord* compare_to = *Universe::heap()->top_addr();
  25.       HeapWord* new_top = compare_to + obj_size;
  26.       // cmpxchg是x86中的CAS指令， 这里是一个C++方法， 通过CAS方式分配空间， 并发失败的
  27.       // 话， 转到retry中重试直至成功分配为止
  28.       if (new_top <= *Universe::heap()->end_addr()) {
  29.         if (Atomic::cmpxchg_ptr(new_top, Universe::heap()->top_addr(), compare_to) != compare_to) {
  30.           goto retry;
  31.         }r
  32.           esult = (oop) compare_to;
  33.       }
  34.         if (result != NULL) {
  35.       // 如果需要， 为对象初始化零值
  36.       if (need_zero ) {
  37.         HeapWord* to_zero = (HeapWord*) result + sizeof(oopDesc) / oopSize;
  38.         obj_size -= sizeof(oopDesc) / oopSize;
  39.         if (obj_size > 0 ) {
  40.           memset(to_zero, 0, obj_size * HeapWordSize);
  41.         }
  42.         }
  43.      // 根据是否启用偏向锁， 设置对象头信息
  44.      if (UseBiasedLocking) {
  45.        result->set_mark(ik->prototype_header());
  46.      } else {
  47.        result->set_mark(markOopDesc::prototype());
  48.      }
  49.      result->set_klass_gap(0);
  50.      result->set_klass(k_entry);
  51.       // 将对象引用入栈， 继续执行下一条指令
  52.       SET_STACK_OBJECT(result, 0);
  53.       UPDATE_PC_AND_TOS_AND_CONTINUE(3, 1);
  54.         }
  55.     }
  56. }

7.2 对象的内存布局

7.2.1 对象头

对象自身的运行时数据

如哈希码（HashCode） 、 GC分代年龄、 锁状态标志、 线程持有的锁、 偏向线程ID、 偏向时间戳等，这些信息被称为Mark Word

类型指针

对象指向它的类型元数据的指针

数组长度

如果对象是数组，还会有记录数组长度的数据

7.2.2 实例数据

属性值

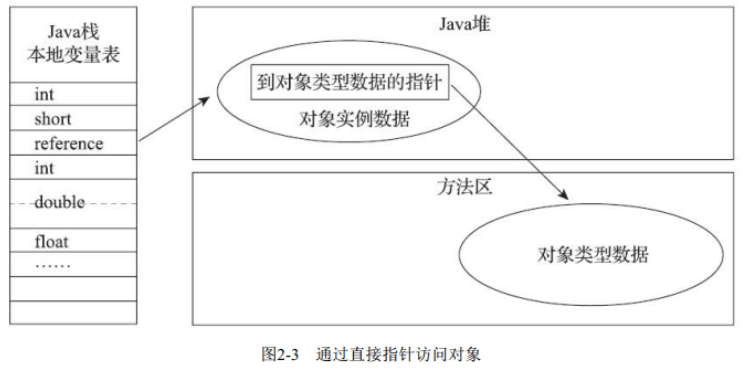

7.3 对象的访问
