运行时数据区

官方文档：Run-Time Data Areas

关于内存

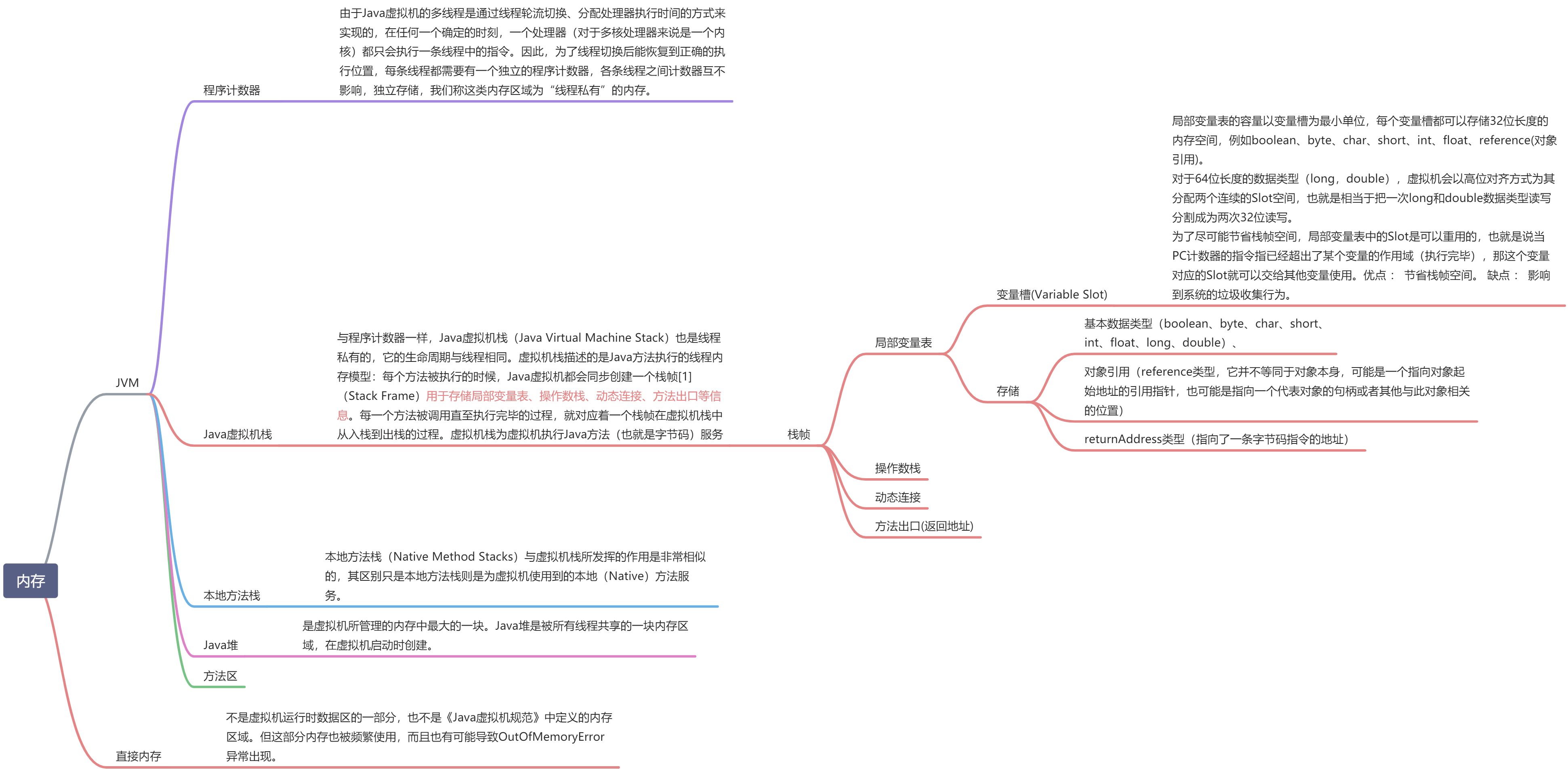

内存拆解

Java虚拟机（JVM）

程序计数器

由于Java虚拟机的多线程是通过线程轮流切换、分配处理器执行时间的方式来实现的，在任何一 个确定的时刻，一个处理器（对于多核处理器来说是一个内核）都只会执行一条线程中的指令。因 此，为了线程切换后能恢复到正确的执行位置，每条线程都需要有一个独立的程序计数器，各条线程 之间计数器互不影响，独立存储，我们称这类内存区域为“线程私有”的内存。

Java虚拟机栈

本地方法栈（Native Method Stacks）与虚拟机栈所发挥的作用是非常相似的，其区别只是本地方法栈则是为虚拟机使用到的本地（Native） 方法服务。

本地方法栈

本地方法栈（Native Method Stacks）与虚拟机栈所发挥的作用是非常相似的，其区别只是本地方法栈则是为虚拟机使用到的本地（Native） 方法服务。

Java堆

是虚拟机所管理的内存中最大的一块。Java堆是被所 有线程共享的一块内存区域，在虚拟机启动时创建。
在《Java虚拟机规范》中对Java堆的描述是：“所有的对象实例以及数组都应当在堆上分配”，而这里笔者写的“几乎”是指从实现角度来看，随着Java语言的发展，现在已经能看到些许迹象表明日后可能出现值类型的支持，即使只考虑现在，由于即时编译技术的进步，尤其是逃逸分析技术的日渐强大，栈上分配、标量替换优化手段已经导致一些微妙的变化悄然发生，所以说Java对象实例都分配在堆上也渐渐变得不是那么绝对了。
Java堆是垃圾收集器管理的内存区域，因此一些资料中它也被称作“GC堆”（Garbage CollectedHeap，幸好国内没翻译成“垃圾堆”）。从回收内存的角度看，由于现代垃圾收集器大部分都是基于分代收集理论设计的，所以Java堆中经常会出现“新生代”“老年代”“永久代”“Eden空间”“From Survivor空间”“To Survivor空间”等名词，这些概念在本书后续章节中还会反复登场亮相，在这里笔者想先说明的是这些区域划分仅仅是一部分垃圾收集器的共同特性或者说设计风格而已，而非某个Java虚拟机具体实现的固有内存布局，更不是《Java虚拟机规范》里对Java堆的进一步细致划分。不少资料上经常写着类似于“Java虚拟机的堆内存分为新生代、老年代、永久代、Eden、Survivor……”这样的内容。在十年之前（以G1收集器的出现为分界），作为业界绝对主流的HotSpot虚拟机，它内部的垃圾收集器全部都基于“经典分代”来设计，需要新生代、老年代收集器搭配才能工作，在这种背景下，上述说法还算是不会产生太大歧义。但是到了今天，垃圾收集器技术与十年前已不可同日而语，HotSpot里面也出现了不采用分代设计的新垃圾收集器，再按照上面的提法就有很多需要商榷的地方了。
根据《Java虚拟机规范》的规定，Java堆可以处于物理上不连续的内存空间中，但在逻辑上它应该被视为连续的，这点就像我们用磁盘空间去存储文件一样，并不要求每个文件都连续存放。但对于大对象（典型的如数组对象），多数虚拟机实现出于实现简单、存储高效的考虑，很可能会要求连续的内存空间。
Java堆既可以被实现成固定大小的，也可以是可扩展的，不过当前主流的Java虚拟机都是按照可扩展来实现的（通过参数-Xmx和-Xms设定）。如果在Java堆中没有内存完成实例分配，并且堆也无法再扩展时，Java虚拟机将会抛出OutOfMemoryError异常。

[1] 《Java虚拟机规范》中的原文：The heap is the runtime data area from which memory for all class instances and arrays is allocated。

[2] 逃逸分析与标量替换的相关内容，请参见第11章的相关内容。

[3] 指新生代（其中又包含一个Eden和两个Survivor）、老年代这种划分，源自UC Berkeley在20世纪80年代中期开发的Berkeley Smalltalk。历史上有多款虚拟机采用了这种设计，包括HotSpot和它的前身Self和Strongtalk虚拟机（见第1章），原始论文是：https://dl.acm.org/citation.cfm?id=808261。

方法区

方法区（Method Area）与Java堆一样，是各个线程共享的内存区域，它用于存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。虽然《Java虚拟机规范》中把方法区描述为堆的一个逻辑部分，但是它却有一个别名叫作“非堆”（Non-Heap），目的是与Java堆区分开来。
说到方法区，不得不提一下“永久代”这个概念，尤其是在JDK 8以前，许多Java程序员都习惯在HotSpot虚拟机上开发、部署程序，很多人都更愿意把方法区称呼为“永久代”（PermanentGeneration），或将两者混为一谈。本质上这两者并不是等价的，因为仅仅是当时的HotSpot虚拟机设计团队选择把收集器的分代设计扩展至方法区，或者说使用永久代来实现方法区而已，这样使得HotSpot的垃圾收集器能够像管理Java堆一样管理这部分内存，省去专门为方法区编写内存管理代码的工作。但是对于其他虚拟机实现，譬如BEA JRockit、IBM J9等来说，是不存在永久代的概念的。原则上如何实现方法区属于虚拟机实现细节，不受《Java虚拟机规范》管束，并不要求统一。但现在回头来看，当年使用永久代来实现方法区的决定并不是一个好主意，这种设计导致了Java应用更容易遇到内存溢出的问题（永久代有-XX：MaxPermSize的上限，即使不设置也有默认大小，而J9和JRockit只要没有触碰到进程可用内存的上限，例如32位系统中的4GB限制，就不会出问题），而且有极少数方法（例如String::intern()）会因永久代的原因而导致不同虚拟机下有不同的表现。当Oracle收购BEA获得了JRockit的所有权后，准备把JRockit中的优秀功能，譬如Java Mission Control管理工具，移植到HotSpot虚拟机时，但因为两者对方法区实现的差异而面临诸多困难。考虑到HotSpot未来的发展，在JDK 6的时候HotSpot开发团队就有放弃永久代，逐步改为采用本地内存（Native Memory）来实现方法区的计划了[1]，到了JDK 7的HotSpot，已经把原本放在永久代的字符串常量池、静态变量等移出，而到了JDK 8，终于完全废弃了永久代的概念，改用与JRockit、J9一样在本地内存中实现的元空间（Metaspace）来代替，把JDK 7中永久代还剩余的内容（主要是类型信息）全部移到元空间中。

运行时常量池

运行时常量池（Runtime Constant Pool）是方法区的一部分。Class文件中除了有类的版本、字段、方法、接口等描述信息外，还有一项信息是常量池表（Constant Pool Table），用于存放编译期生成的各种字面量与符号引用，这部分内容将在类加载后存放到方法区的运行时常量池中。
Java虚拟机对于Class文件每一部分（自然也包括常量池）的格式都有严格规定，如每一个字节用于存储哪种数据都必须符合规范上的要求才会被虚拟机认可、加载和执行，但对于运行时常量池，《Java虚拟机规范》并没有做任何细节的要求，不同提供商实现的虚拟机可以按照自己的需要来实现这个内存区域，不过一般来说，除了保存Class文件中描述的符号引用外，还会把由符号引用翻译出来的直接引用也存储在运行时常量池中。
运行时常量池相对于Class文件常量池的另外一个重要特征是具备动态性，Java语言并不要求常量一定只有编译期才能产生，也就是说，并非预置入Class文件中常量池的内容才能进入方法区运行时常量池，运行期间也可以将新的常量放入池中，这种特性被开发人员利用得比较多的便是String类的intern()方法。
既然运行时常量池是方法区的一部分，自然受到方法区内存的限制，当常量池无法再申请到内存时会抛出OutOfMemoryError异常。

[1] 关于Class文件格式、符号引用等概念可参见第6章。

直接内存

直接内存（Direct Memory）并不是虚拟机运行时数据区的一部分，也不是《Java虚拟机规范》中定义的内存区域。但是这部分内存也被频繁地使用，而且也可能导致OutOfMemoryError异常出现，所以我们放到这里一起讲解。
在JDK 1.4中新加入了NIO（New Input/Output）类，引入了一种基于通道（Channel）与缓冲区（Buffer）的I/O方式，它可以使用Native函数库直接分配堆外内存，然后通过一个存储在Java堆里面的DirectByteBuffer对象作为这块内存的引用进行操作。这样能在一些场景中显著提高性能，因为避免了在Java堆和Native堆中来回复制数据。
显然，本机直接内存的分配不会受到Java堆大小的限制，但是，既然是内存，则肯定还是会受到本机总内存（包括物理内存、SWAP分区或者分页文件）大小以及处理器寻址空间的限制，一般服务器管理员配置虚拟机参数时，会根据实际内存去设置-Xmx等参数信息，但经常忽略掉直接内存，使得各个内存区域总和大于物理内存限制（包括物理的和操作系统级的限制），从而导致动态扩展时出现OutOfMemoryError异常。
