RAID介绍及浪潮服务器RAID卡配置步骤

RAID介绍

RAID全称Redundant Array of Independent Disks，中文翻译为“磁盘阵列”，是一种存储虚拟化技术。RAID可将多个物理磁盘虚拟成一个或多个逻辑存储单元，通过RAID可实现数据冗余或性能提升。根据RAID等级不同，数据以不同方式分布在不同物理磁盘上，通过“奇偶校验”可实现容错。<br />    标准RAID等级有RAID0~RAID6，标准RAID等级相互组合可形成嵌套RAID等级如:RAID01=RAID0+RAID1, RAID50=RAID5+RAID0。 在浪潮服务器中常用的有RAID0、RAID1、RAID5、RAID10.

RAID 0

RAID0通常用于提高存储性能。RAID0将数据均分拆分成N份，存储在N个磁盘上，如上图所示。系统数据请求可以被多个磁盘并行执行，充分利用总线带宽(读/写速度加倍)。RAID0没有奇偶校验信息，不提供冗余或容错，单块磁盘故障会导致整个阵列故障，由于数据被拆分，故障会导致数据全部丢失。RAID0的特性可总结为下表。

RAID 1

RAID1通常用于提高数据安全性和可用性。RAID1通过磁盘数据镜像实现数据冗余，如上图所示，成对的独立磁盘互为备份，成对磁盘中一个正常工作，阵列即可运行。RAID1由于数据镜像，空间利用率小，存储成本高。RAID1的写入性能与单盘保持一致，读请求可由多个磁盘提供服务和处理，随机读取性能提升。RAID1特性可总结为下表。

RAID 5

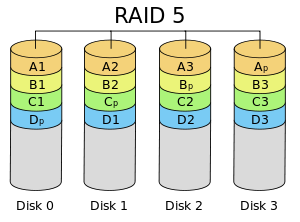

RAID5兼顾存储性能、数据安全及存储成本。RAID5将数据拆分成多块，并添加奇偶校验信息块，将数据块和校验块分别存储在不同磁盘上，如上图所示。当一块磁盘失效时，利用剩下的数据和相应奇偶校验信息可以恢复被损坏的数据，数据安全性比RAID1低但空间利用率比RAID1高。RAID5读取速度接近RAID0，写操作由于加入校验块速度慢于RAID0。RAID5特性可总结为下表。

RAID10

RIAD01适用于既有大量数据需要读取，同时又对数据安全有严格要求的领域。提供RAID1的100%数据备份，同时提供RAID0接近的存储性能，存储成本高。

浪潮服务器RAID卡配置步骤

浪潮服务器有多种RAID卡，可根据启动页面的快捷键提示区分。本文以Ctrl+R的阵列卡为例进行记录。

查看RAID状态

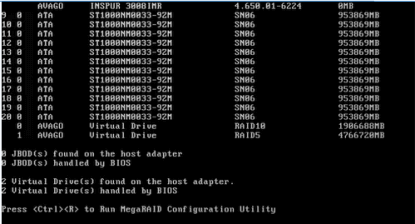

1.当发现如下界面时，按Ctrl+R进入RAID配置界面

2.进入raid配置界面后，可能会发现有之前的raid配置信息。

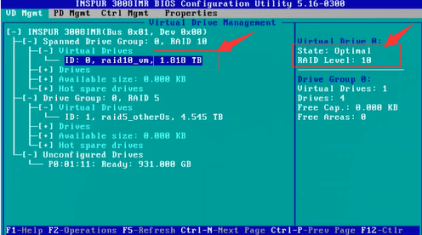

根据箭头标注的位置，可见阵列大小、阵列状态（“Optimal”为正常状态）、raid 类型（“Raid Level”处）。

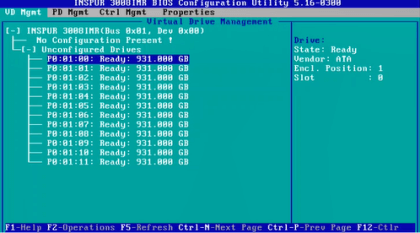

3.清空配置或没有raid信息的情况下，磁盘应为如下状态

删除RAID阵列

1.当发现如下界面时，按Ctrl+R进入raid配置界面

2.进入raid配置界面后，可能会发现有之前的raid配置信息。
根据箭头标注的位置，可见阵列大小、阵列状态（“Optimal”为正常状态）、raid 类型（“Raid Level”处）。

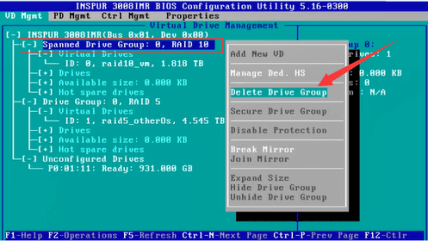

3.如果想删除某一阵列，则在阵列处，按“F2”键，选择“Delete Drive Group”

4.则会弹出警告界面，告知会删除阵列，点击“Yes”即可。之后这阵列将被删除。

5.如果想直接删除所有配置，则在第一行的位置，按“F2”键，选择“Clear Configuration”。

6.之后则会出现告警框，提示所有阵列信息将被清除。

7.清空配置后，磁盘应为如下状态

RAID0的配置

1.当发现如下界面时，按Ctrl+R进入raid配置界面

2.清空配置或没有raid信息的情况下，磁盘应为如下状态

3.此时选中页面的第一行或者第二行，按F2键，弹出命令行

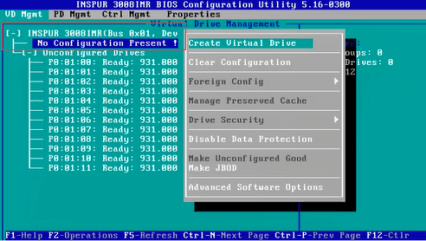

4.创建raid0：选择“Create Virtual Drive”，则弹出以下界面

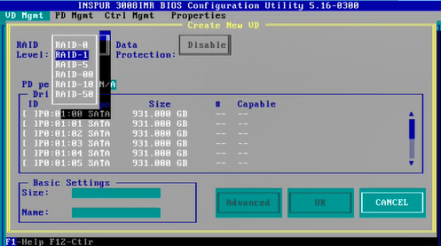

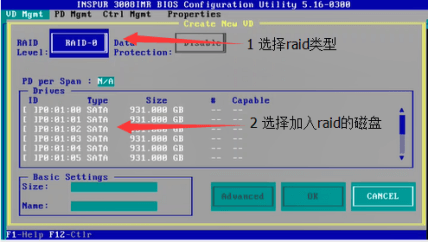

5.选择raid类型为raid 0

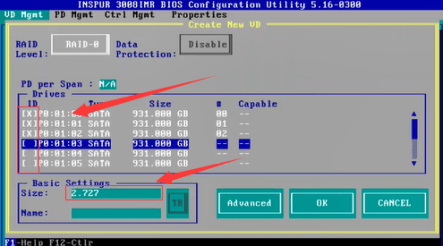

6.按空格键，选择加入raid阵列的磁盘，选中后，磁盘前的状态显示为“×”。同时，在下方的Size处，显示此Raid的最大空间

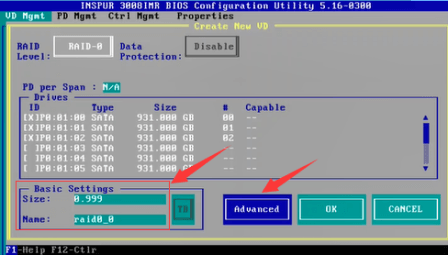

7.输入Raid阵列大小及Raid名称（默认也是可以的），之后选择“Advanced”进行高级配置

进入高级选项，依次设置如下参数，其他默认即可 ；
Strip Size：条带值，依据业务需求，若无保持默认即可；
Write Policy：写策略，用于设置当前配置的VD是否开启写缓存，有1-3个选项，其中：
1）Write Through：不开启写缓存；数据直接写入磁盘，阵列写性能较低；
2）Write Back：开启写缓存，raid卡配置缓存时有此选项；意外掉电时，写缓存数据会丢失；
3）Write Back with BBU/ZMM：raid卡配置BBU电池由此选项，且电池正常工作状态下，才开启写缓存；BBU用于意外掉电保护缓存数据。

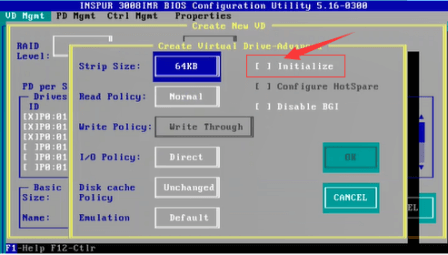

8.注意：如下红框有初始化选项，如果选择，则将对此阵列进行初始化操作，数据丢失。如果想保留之前的阵列数据，则不选择。

9.选择初始化后，跳出警告窗口，告知会破坏数据，选择“OK”。

10.高级配置界面选择OK，之后在如下的配置界面也选择OK。则raid 0 创建完成。

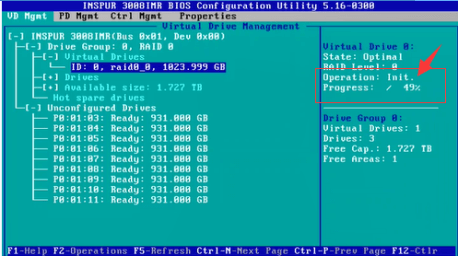

11.此时显示阵列状态为“Init”，进度为“xx%”。

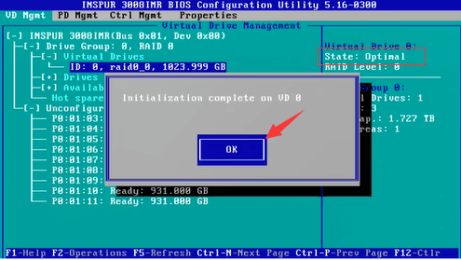

12.几秒之后，跳出一个对话框，告知“初始化完成”，且状态为“Optimal”。表明阵列0创建完毕。

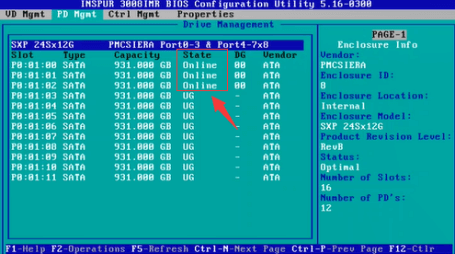

13.按Ctrl+N进入“PD Mgmt”界面，查看磁盘状态，此时磁阵内的磁盘状态，均为“Online”

RAID1的配置

1.当发现如下界面时，按Ctrl+R进入raid配置界面

2.清空配置或没有raid信息的情况下，磁盘应为如下状态

3.此时选中页面的第一行或者第二行，按F2键，弹出命令行

4.创建raid1：选择“Create Virtual Drive”，则弹出以下界面

5.选择raid类型为raid 1

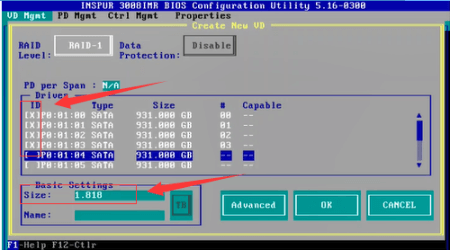

6.按空格键，选择加入raid阵列的磁盘，选中后，磁盘前的状态显示为“×”。同时，在下方的Size处，显示此Raid的最大空间

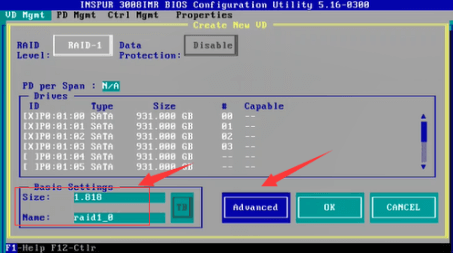

7.输入Raid阵列大小及Raid名称（默认也是可以的），之后选择“Advanced”进行高级配置

进入高级选项，依次设置如下参数，其他默认即可 ；
Strip Size：条带值，依据业务需求，若无保持默认即可；
Write Policy：写策略，用于设置当前配置的VD是否开启写缓存，有1-3个选项，其中：
1）Write Through：不开启写缓存；数据直接写入磁盘，阵列写性能较低；
2）Write Back：开启写缓存，raid卡配置缓存时有此选项；意外掉电时，写缓存数据会丢失；
3）Write Back with BBU/ZMM：raid卡配置BBU电池由此选项，且电池正常工作状态下，才开启写缓存；BBU用于意外掉电保护缓存数据。

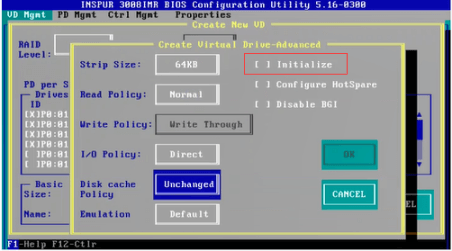

8.注意：如下红框有初始化选项，如果选择，则将对此阵列进行初始化操作，数据丢失。如果想保留之前的阵列数据，则不选择。

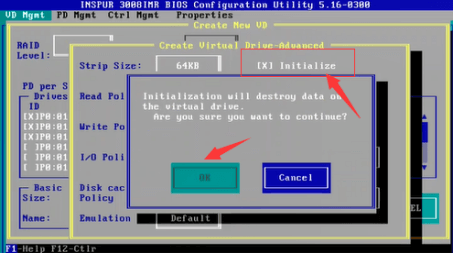

9.选择初始化后，跳出警告窗口，告知会破坏数据，选择“OK”。

10.高级配置界面选择OK，之后在如下的配置界面也选择OK。则raid 1 创建完成。

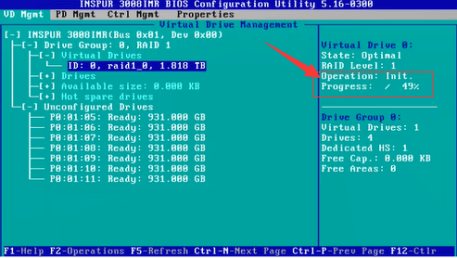

11.此时显示阵列状态为“Init”，进度为“xx%”。

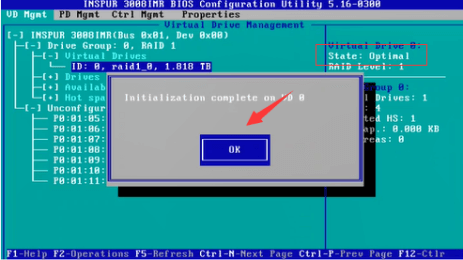

12.几秒之后，跳出一个对话框，告知“初始化完成”，且状态为“Optimal”。表明阵列1创建完毕。

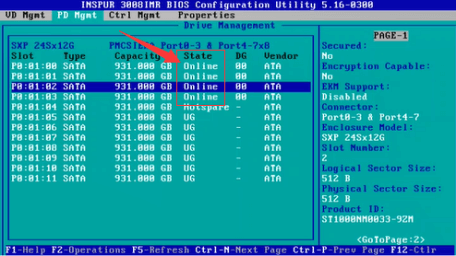

13.按Ctrl+N进入“PD Mgmt”界面，查看磁盘状态，此时磁阵内的磁盘状态，均为“Online”

RAID5的配置

1.开机至提示“Ctrl+R” ，运行9364-8i Raid卡配置公用程序 ；

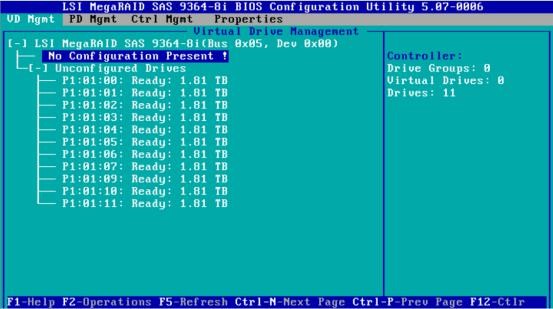

2.清空配置或没有raid信息的情况下，磁盘应为如下状态

3.此时选中页面的第一行或者第二行，按F2键，弹出命令行

4.选择RAID-5 ，按Enter选择三块盘，键入VD名称 ；

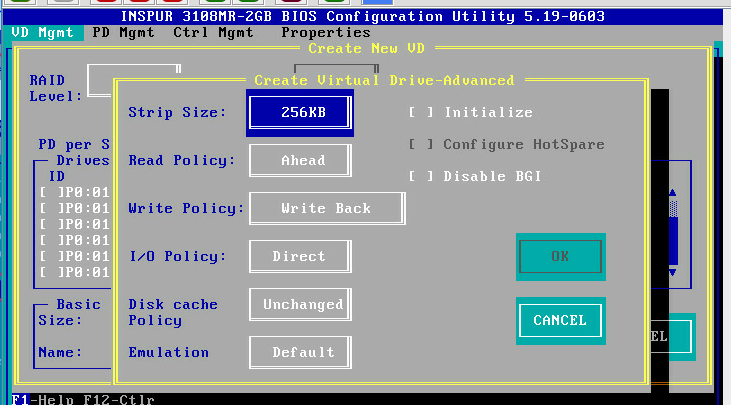

5.进入高级选项，依次设置如下参数，其他默认即可 ；
Strip Size：条带值，依据业务需求，若无保持默认即可；
Write Policy：写策略，用于设置当前配置的VD是否开启写缓存，有1-3个选项，其中：
1）Write Through：不开启写缓存；数据直接写入磁盘，阵列写性能较低；
2）Write Back：开启写缓存，raid卡配置缓存时有此选项；意外掉电时，写缓存数据会丢失；
3）Write Back with BBU/ZMM：raid卡配置BBU电池由此选项，且电池正常工作状态下，才开启写缓存；BBU用于意外掉电保护缓存数据。

6.Enter选择初始化，提示此操作会丢失数据，由于选择的3块磁盘均为空盘，可选择OK忽略 ；

7.选择OK进入如下界面，确认已配置信息 ；

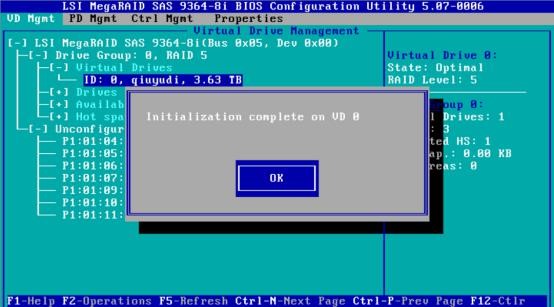

8.选择OK提示完成初始化所建VD 0 ；

9.选择OK完成9364-8i卡的Raid-5配置 ；

10.Ctrl+N进入PD M查看磁盘状态 。

RAID1、5 单盘掉线处理

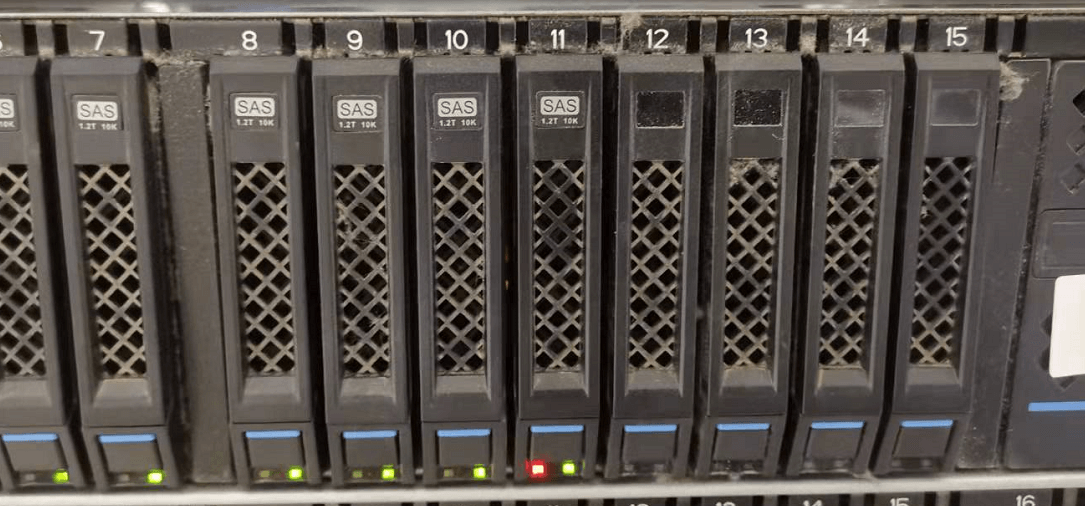

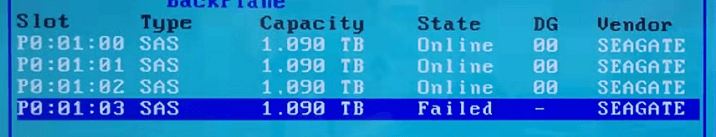

单盘掉线后，对应指示灯为红灯，并伴有间隔长鸣报警声，RAID信息界面显示磁盘Failed。

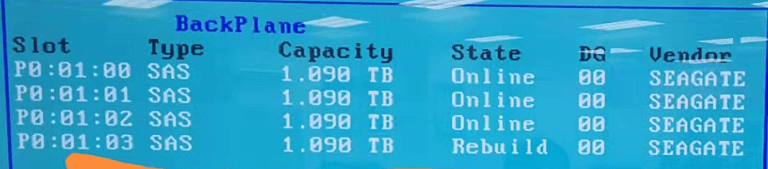

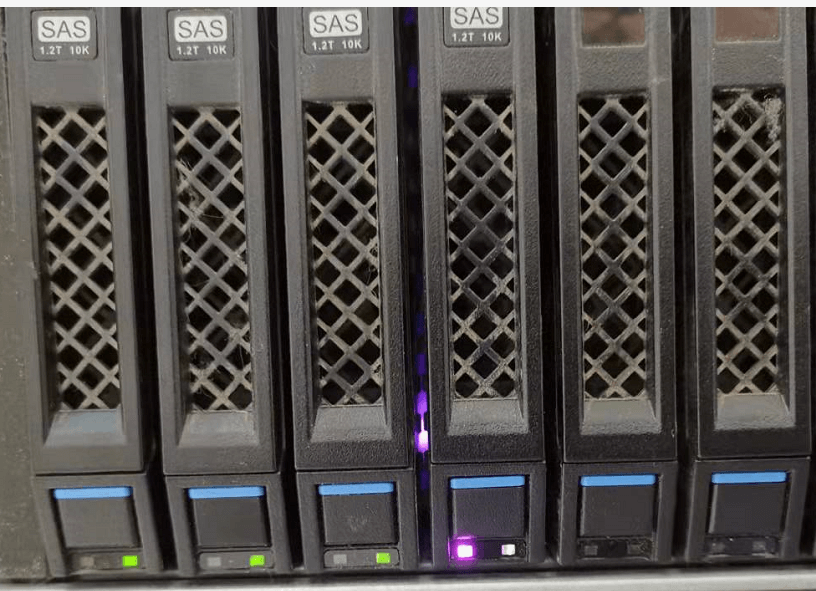

应及时使用没有RAID信息的同型号空磁盘替换。替换坏盘后，RAID卡自动进行信息重建，指示灯为紫色。同时RAID管理界面显示Rebuild。

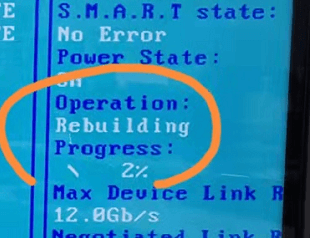

光标移至相应磁盘按Tab，Enter可显示重建进度。重建期间数据可正常访问。
