镜像

镜像是一种轻量级、可执行的独立软件包。
它包含运行某个软件所需的所有内容,我们把应用程序和配置依赖打包好行程一个可交付的运行环境(包括代码、运行时需要的库、环境变量和配置文件等),这个打包好的运行环境就是image镜像文件。

Docker 镜像加载原理

联合文件系统

Docker 中的文件存储驱动叫做 storage driver。
Docker 最早支持的stotage driver是 AUFS,它实际上由一层一层的文件系统组成,这种层级的文件系统叫UnionFS。
联合文件系统(UnionFS):Union 文件系统,是一种分层、轻量级并且高性能的文件系统,它支持对文件系统的修改作为一次提交来一层层的叠加,同时可以将不同目录挂载到同一个虚拟文件系统下(unite serveral directories into a single virtual filesystem)。
Union文件系统是Docker镜像的基础。镜像可以通过分层来进行集成,基于基础镜像可以制作具体的应用镜像。
特性:一次同时加载多个文件系统,但从外面看起来,只能看到一个文件系统,联合加载会把各层文件系统叠加起来,这样最终的文件系统会包含所有底层的文件和目录。
后来出现的docker版本中,除了AUFS,还支持OverlayFS、Btrfs、Device Mapper、VFS、ZFS等storage driver。

bootfs和rootfs

bootfs(boot file system)主要包含 bootloader 和 kernel,bootloader主要是引导加载 kernel,Linux刚启动时会加载bootfs文件系统。
在Docker镜像的最底层是引导文件系统bootfs。这一层与我们典型的Linux/Unix系统是一样的,包含boot加载器和内核。当boot加载完成之后整个内核就都在内存中了,此时内存的使用权已经由 bootfs 转交给内核,此时系统也会卸载 bootfs。

rootfs(root file system),在bootfs之上,包含的就是典型Linux系统中的 /dev/proc/bin/etc等标准目录和文件。rootfs就是各种不同的操作系统发行版,比如Ubuntu、CentOS等。

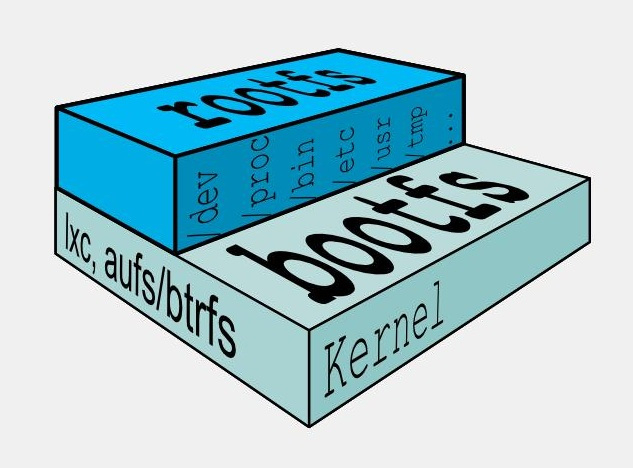

docker镜像底层层次:
Docker 镜像 - 图1
对于一个精简的OS,rootfs可以很小,只需要包括最基本的命令、工具和程序库就可以了,因为底层直接使用Host的Kernel,自己只需要提供rootfs就可以。所以,对于不同的Linux发行版,bootfs基本是一致的,rootfs会有差别,不同的发行版可以共用bootfs。

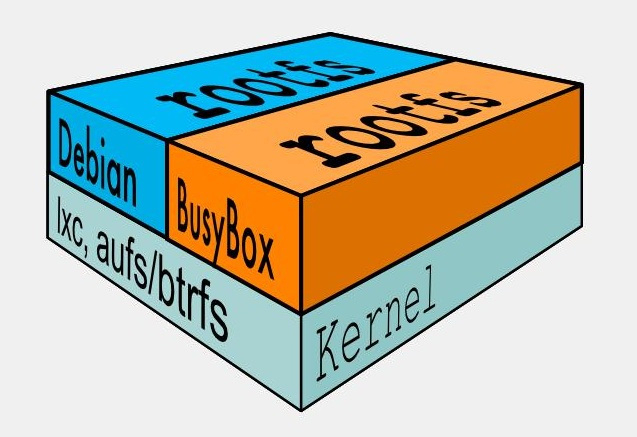

有差别的rootfs:
Docker 镜像 - 图2

镜像分层

Docker支持扩展现有镜像,创建新的镜像。新镜像是从base镜像一层一层叠加生成的。
例如:

  1. # Version: 0.0.1
  2. FROM debian # 直接在debain base镜像上构建
  3. MAINTAINER mylinux
  4. RUN apt-get update && apt-get install -y emacs # 安装emacs
  5. RUN apt-get install -y apache2 # 安装apache2
  6. CMD ["/bin/bash"] # 容器启动时运行bash

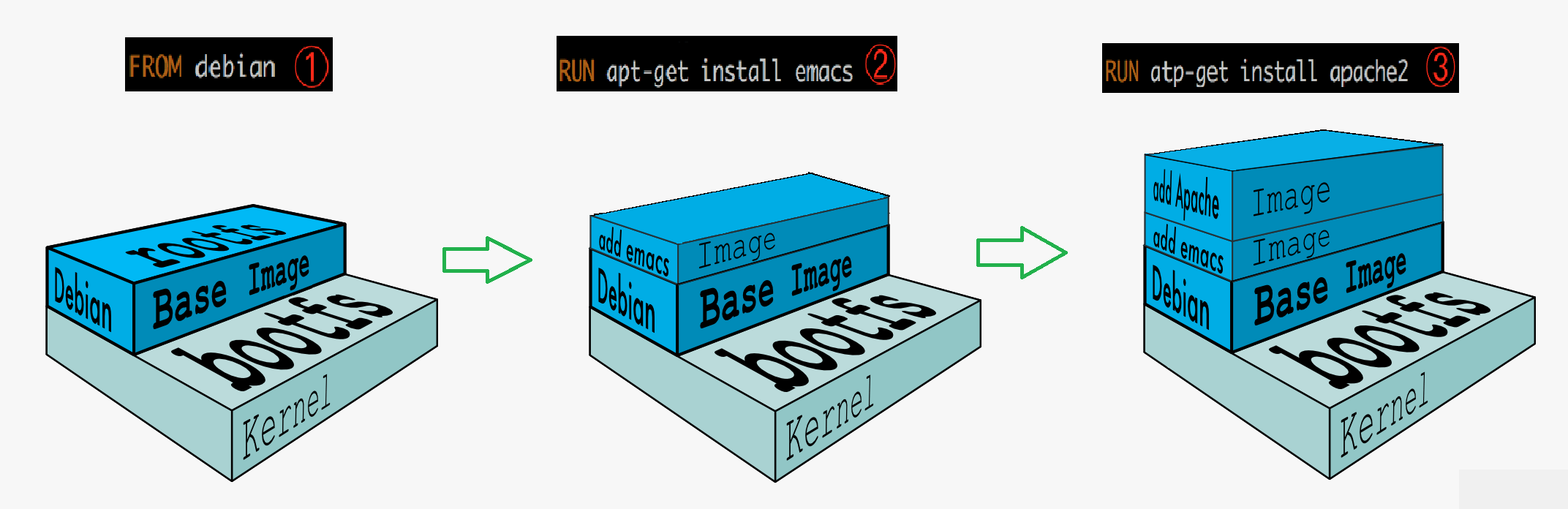

镜像创建过程:
Docker 镜像 - 图3

镜像分层的优势

镜像分层的一个最大好处就是共享资源,方便复制迁移,方便复用。

容器层

当容器启动时,一个新的可写层将被加载到镜像的顶部,这一层通常被称为容器层,容器层之下的都叫镜像层
所有对容器的改动,无论添加、删除、还是修改文件都只会发生在容器层中。
只有容器层是可写的,容器层下面的所有镜像层都是只读的。

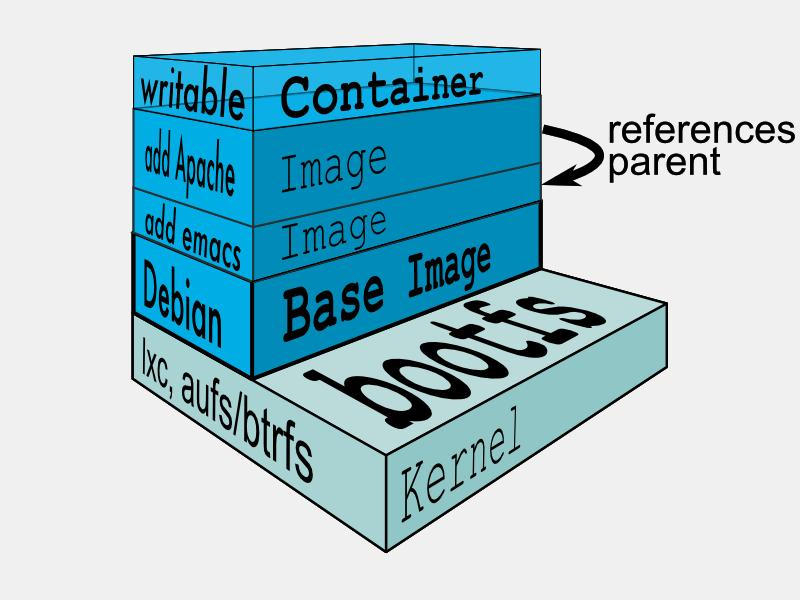

如图:
Docker 镜像 - 图4
