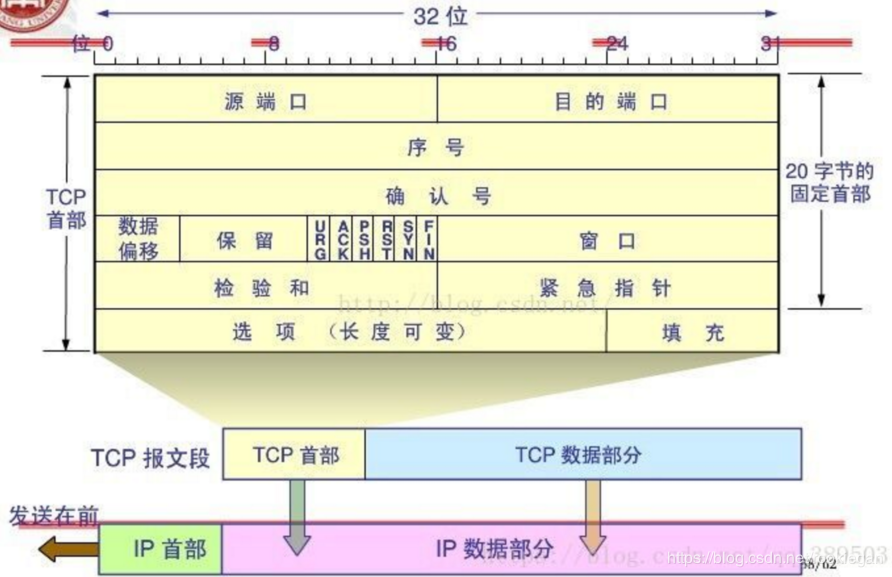

一、TCP数据包的结构

TCP数据包20字节的固定首部，包括源端口、目标端口、序号、确认号、以及标志位等内容。

• 序列号seq：占4个字节，用来表示数据段的顺序，TCP把发送的所有数据字节都编上一个序号，第一个字节的编号由本地随机产生，序列号seq就是这个报文段第一个字节的数据编号。
• 确认号ack：占4个字节，表示期待收到对方下一个报文短第一个数据字节的序号，ack为收到报文最后一个字节的编号+1，即为确认号。
• 确认ACK：占一位，只有当ACK=1时，确认号字段才有效。
• 同步SYN：占一位，建立连接时用于同步序号。当SYN=1 ACK=0时表示一个请求报文段，如果同意连接，响应报文段中是的SYN=1 ACK=1 SYN标志位在TCP建立连接时才会被置1，握手完后SYN被清0。
• 终止FIN：占一位，用来释放一个连接，FIN=1表示，报文段的发送方的数据已经发送完毕，要求释放连接。 | 标志位 | 含义 | | :—-: | :—-: | | URG | 紧急指针是否有效。URG为1，需要优先处理 | | ACK | 确认号是否有效 | | PSH | 提示接收端应用立即把数据从缓冲区中读走 | | RST | 要求重新建立连接 | | SYN | 请求建立连接，并在序列号字段设置序列号初始值 | | FIN | 希望断开连接 |

二、三次握手过程

• 建立连接前：客户端处于CLOSE状态，服务器处于LISTEN状态。
• 第一次握手：客户端发送syn包到到服务器（SYN=1，syn=x），然后等待服务器确认，客户端进入SYN_SENT状态。x是客户端随机生成的数字。
• 第二次握手：服务端收到syn包后，回给客户端一个SYN+ACK包（SYN=1，ACK=1，seq=y，ack=x+1）， 到到服务器进入SYN_RECV状态。
• 第三次握手：客户端收到服务器的SYN+ACK包，然后向服务器发送确认包ACK（ACK=1，syn=x+1，ack=y+1），客户端进入ESTABLISHED状态。

• 建立连接后：服务器收到客户端的确认后，也进入ESTABLISHED状态，双方就可以进行通信了。

  三、四次挥手过程



• 四次挥手前：客户端处和服务端都处于ESTABLISHED状态。

• 第一次挥手：客户端发出释放连接的报文，并停止发送数据。报文首部FIN=1，序列号seq=u（u为服务端发来的数据最后一个字节的序号+1）。此时客户端进入FIN-WAIT-1（终止等待1）状态。
• 第二次挥手：服务端收到释放连接报文后，发出确认报文，ACK=1，ack=u+1，seq=v。TCP通知高层应用客户端没有数据要发了，如果服务端要发数据赶紧，此时服务端处于CLOSE-WAIT（关闭等待）状态。客户端收到服务器的确认请求后，客户端进入FIN-WAIT-2（终止等待）状态，此时客户端还要等待服务器发送的最后的数据。
• 第三次挥手：服务端数据发完以后，向客户端发送连接释放报文。服务端进入LAST-ACK（最后确认）状态，等待客户端的确认。
• 第四次挥手：客户端收到连接释放报文后，向服务端发出确认，客户端进入TIME-WAIT（时间等待）状态。此时TCP连接还未释放，经过最长报文段寿命后，如果没有继续收到服务端的数据，说明服务端连接已经关闭，客户端释放连接。
• 断开连接后：客户端处和服务端都处于CLOSED状态。

  四、三次握手与四次挥手抓包

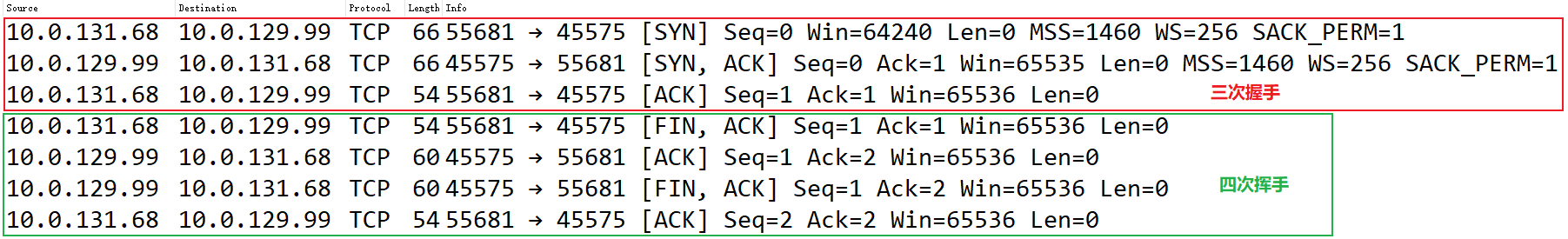

  下面是在一个局域网中的两台电脑上搭建的TCP Server（IP：10.0.129.99）和 TCP Client（IP：10.0.131.68），在TCP Client上发起连接，连接成功后断开连接，使用Wireshark抓到的数据包如下。红色的为三次握手，绿色的为四次挥手，可以看到，数据包顺序及其内容与上文所诉一致。

从TCP Client向TCP Server发送一个长度为41的字符串，可以看到，数据报文中Ack为1，Len为41，响应报文的的Ack=数据报文Ack+数据报文Len
