b/s（浏览器/服务器模式） 浏览器是客户端（发送http请求） ———> 服务器端

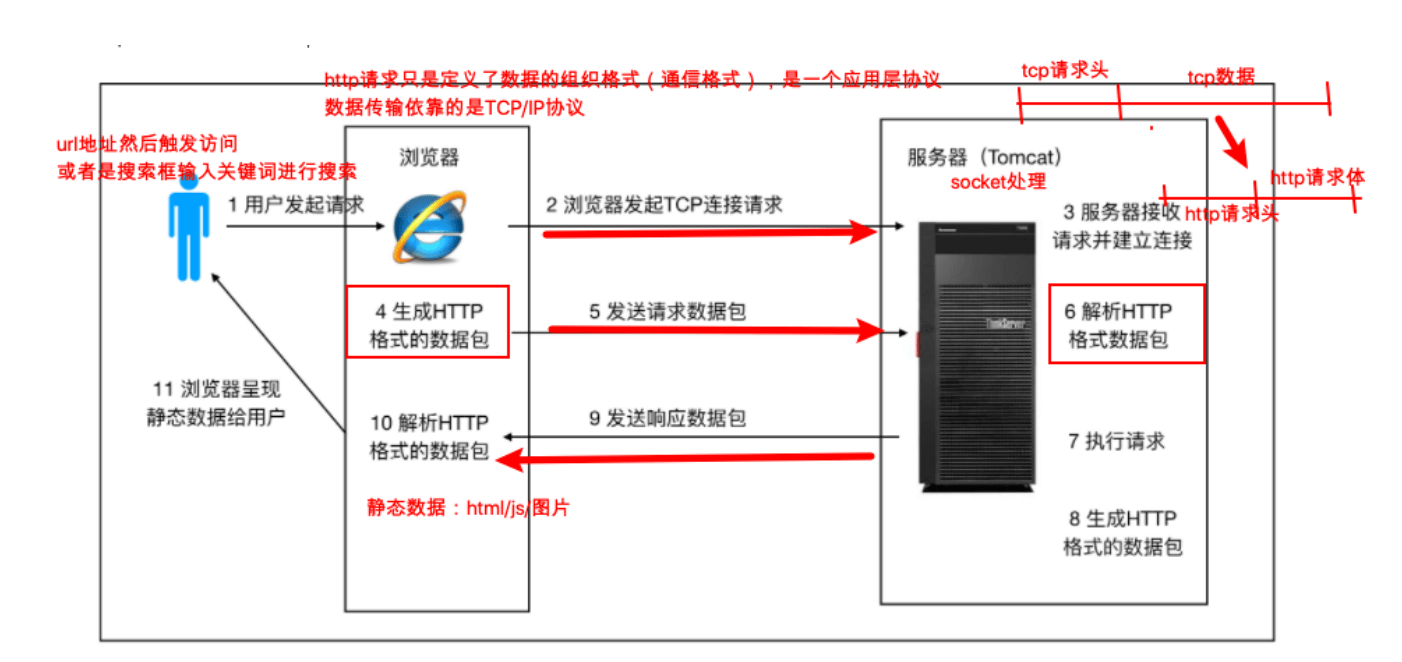

浏览器访问服务器的流程

http请求的处理过程


注意：浏览器访问服务器使⽤的是Http协议，Http是应⽤层协议，⽤于定义数据通信的格式，具体的数
据传输使⽤的是TCP/IP协议。

Tomcat 系统总体架构

Tomcat 请求处理⼤致过程

Tomcat是⼀个Http服务器（能够接收并且处理http请求，所以tomcat是⼀个http服务器）

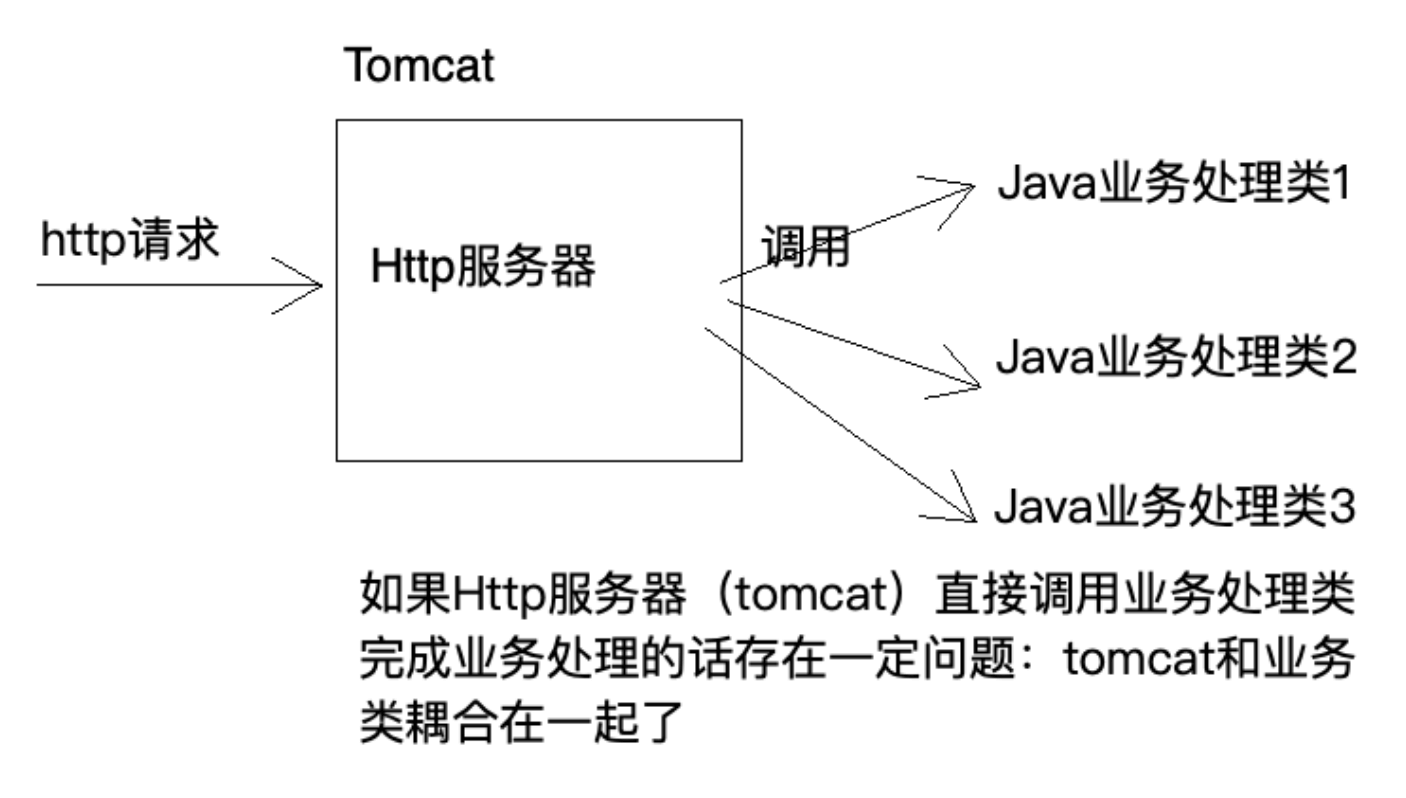

我们使⽤浏览器向某⼀个⽹站发起请求，发出的是Http请求，那么在远程，Http服务器接收到这个请求
之后，会调⽤具体的程序（Java类）进⾏处理，往往不同的请求由不同的Java类完成处理。

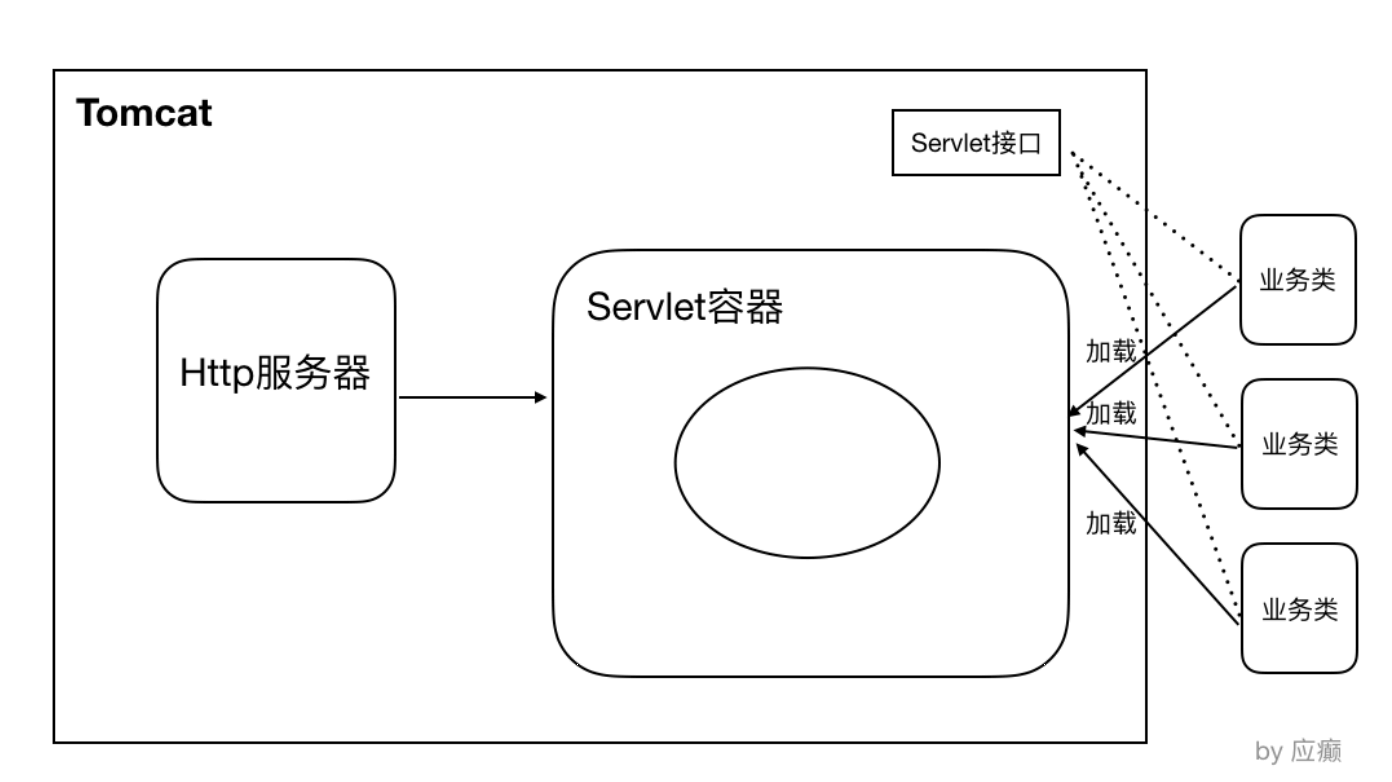

HTTP 服务器接收到请求之后把请求交给Servlet容器来处理，Servlet 容器通过Servlet接⼝调⽤业务
类。Servlet接⼝和Servlet容器这⼀整套内容叫作Servlet规范。
注意：Tomcat既按照Servlet规范的要求去实现了Servlet容器，同时它也具有HTTP服务器的功能。
Tomcat的两个重要身份
1）http服务器
2）Tomcat是⼀个Servlet容器

Tomcat Servlet容器处理流程

当⽤户请求某个URL资源时
1）HTTP服务器会把请求信息使⽤ServletRequest对象封装起来
2）进⼀步去调⽤Servlet容器中某个具体的Servlet
3）在 2）中，Servlet容器拿到请求后，根据URL和Servlet的映射关系，找到相应的Servlet
4）如果Servlet还没有被加载，就⽤反射机制创建这个Servlet，并调⽤Servlet的init⽅法来完成初始化
5）接着调⽤这个具体Servlet的service⽅法来处理请求，请求处理结果使⽤ServletResponse对象封装
6）把ServletResponse对象返回给HTTP服务器，HTTP服务器会把响应发送给客户端

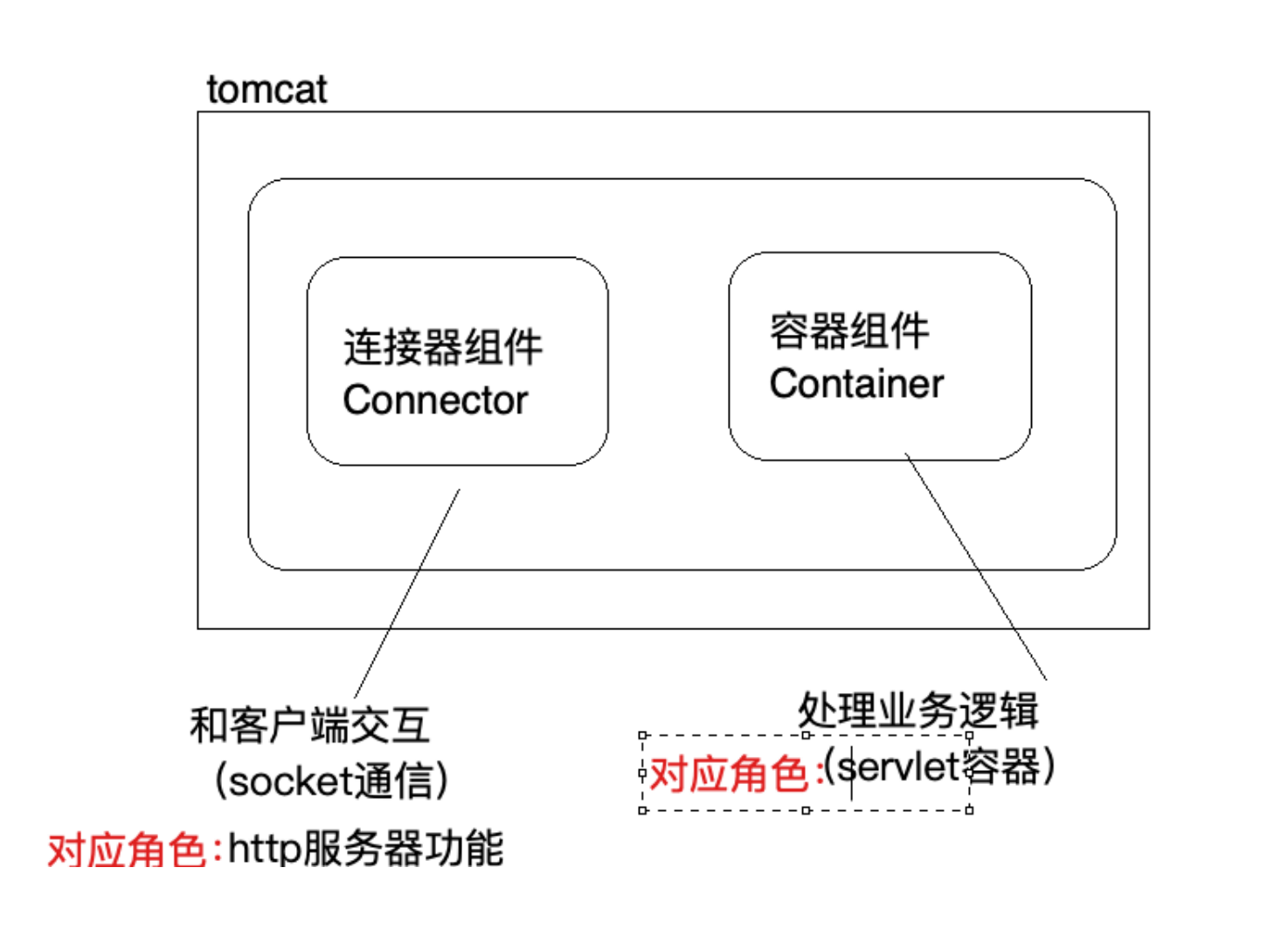

Tomcat 系统总体架构

通过上⾯的讲解，我们发现tomcat有两个⾮常重要的功能需要完成
1）和客户端浏览器进⾏交互，进⾏socket通信，将字节流和Request/Response等对象进⾏转换
2）Servlet容器处理业务逻辑

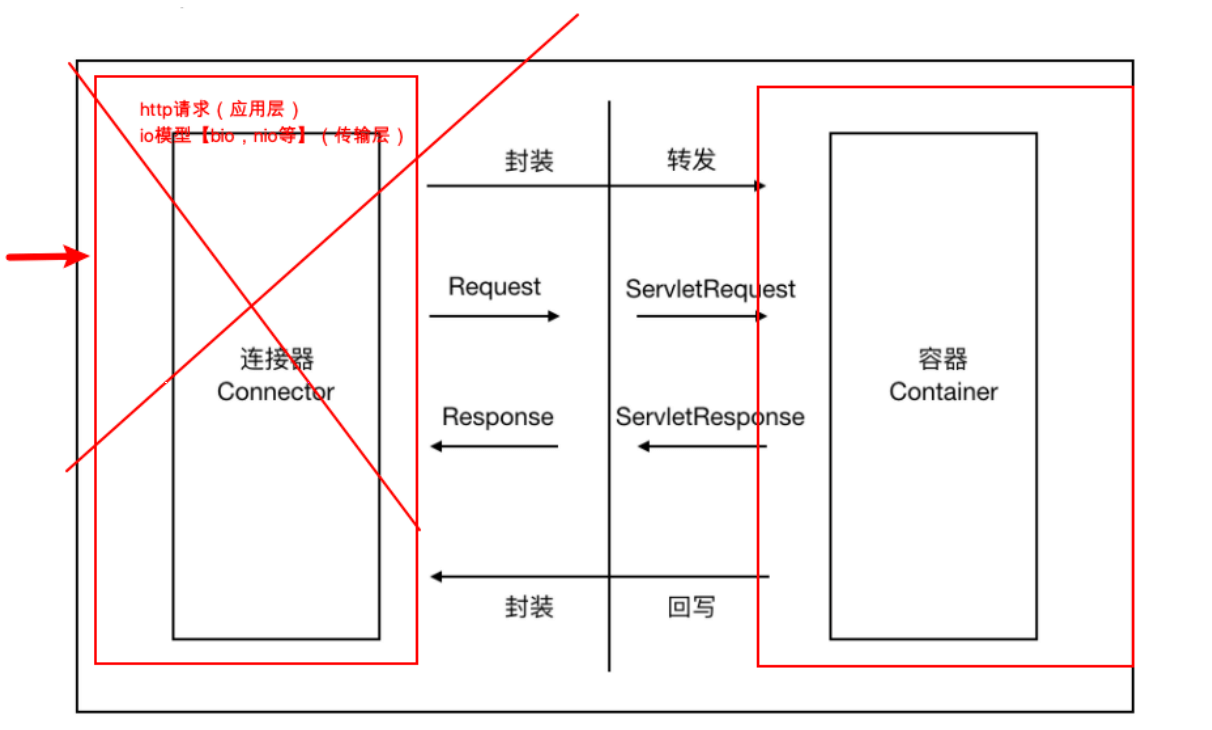

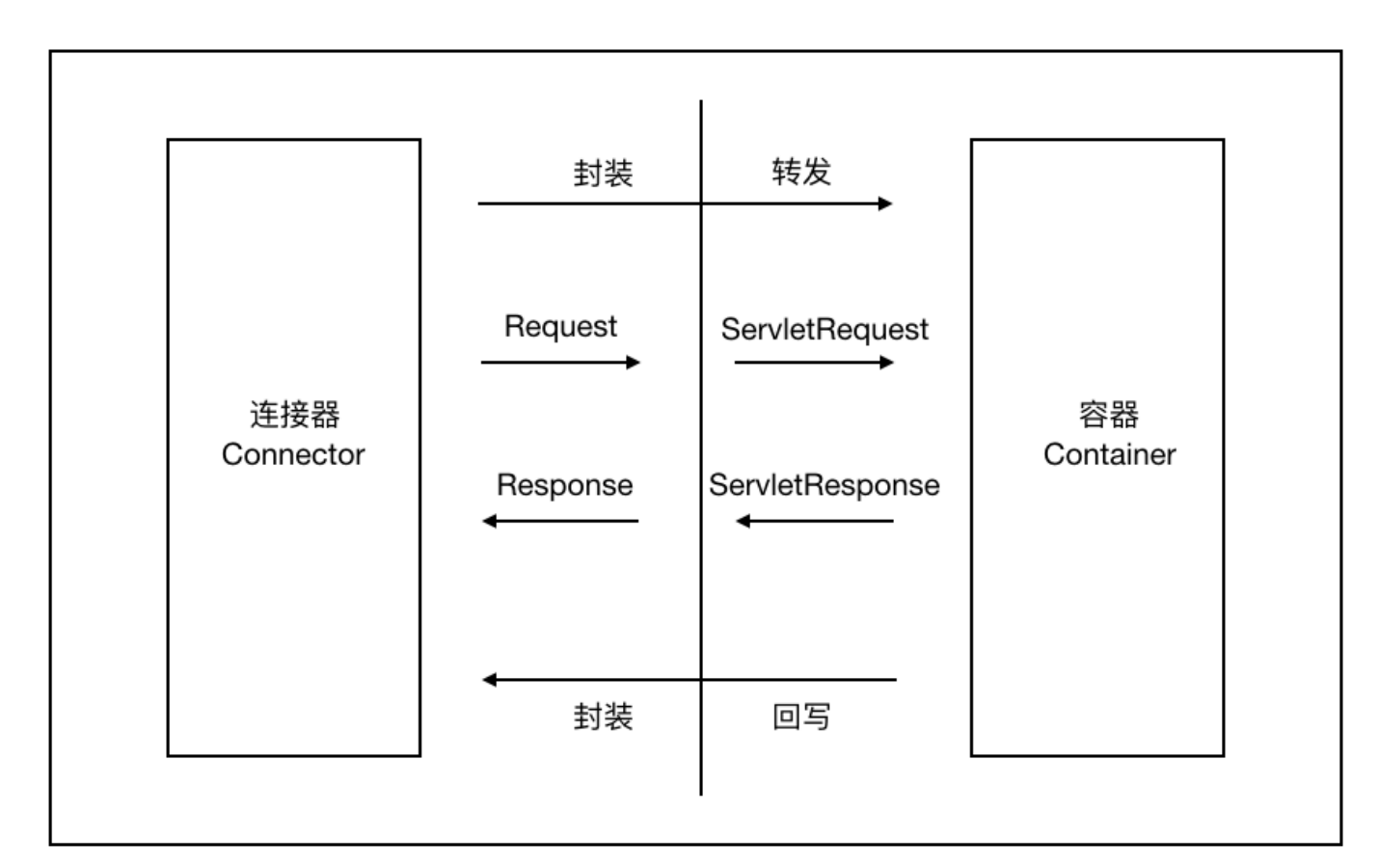

Tomcat 设计了两个核⼼组件连接器（Connector）和容器（Container）来完成 Tomcat 的两⼤核⼼
功能。
连接器，负责对外交流： 处理Socket连接，负责⽹络字节流与Request和Response对象的转化；
容器，负责内部处理：加载和管理Servlet，以及具体处理Request请求；

Tomcat 连接器组件 Coyote

Coyote 简介

Coyote 是Tomcat 中连接器的组件名称 , 是对外的接⼝。客户端通过Coyote与服务器建⽴连接、发送请
求并接受响应 。
（1）Coyote 封装了底层的⽹络通信（Socket 请求及响应处理）
（2）Coyote 使Catalina 容器（容器组件）与具体的请求协议及IO操作⽅式完全解耦
（3）Coyote 将Socket 输⼊转换封装为 Request 对象，进⼀步封装后交由Catalina 容器进⾏处理，处
理请求完成后, Catalina 通过Coyote 提供的Response 对象将结果写⼊输出流
（4）Coyote 负责的是具体协议（应⽤层）和IO（传输层）相关内容

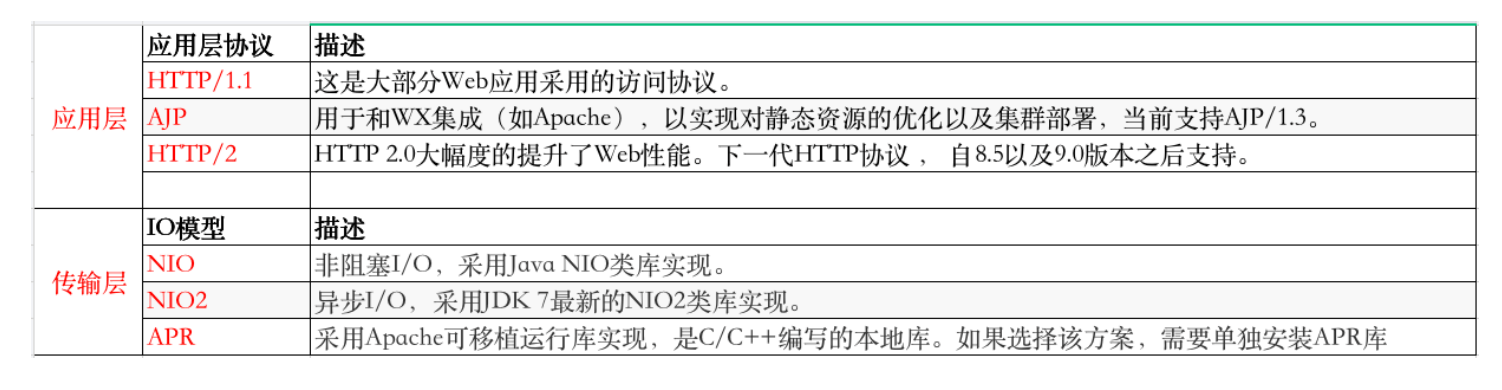

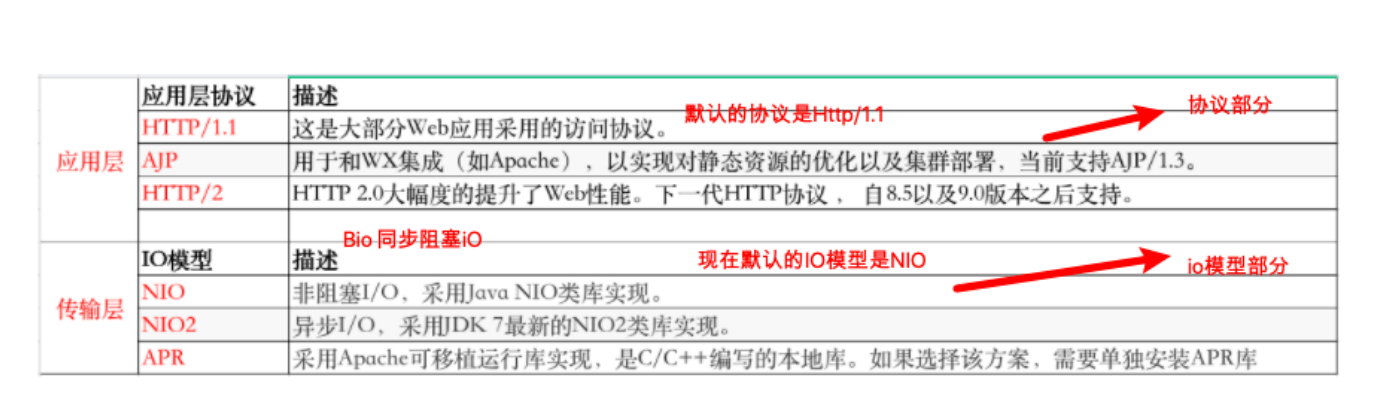

Tomcat Coyote ⽀持的 IO模型与协议
Tomcat⽀持多种应⽤层协议和I/O模型，如下：

在 8.0 之前 ，Tomcat 默认采⽤的I/O⽅式为 BIO，之后改为 NIO。 ⽆论 NIO、NIO2 还是 APR， 在性
能⽅⾯均优于以往的BIO。 如果采⽤APR， 甚⾄可以达到 Apache HTTP Server 的影响性能。

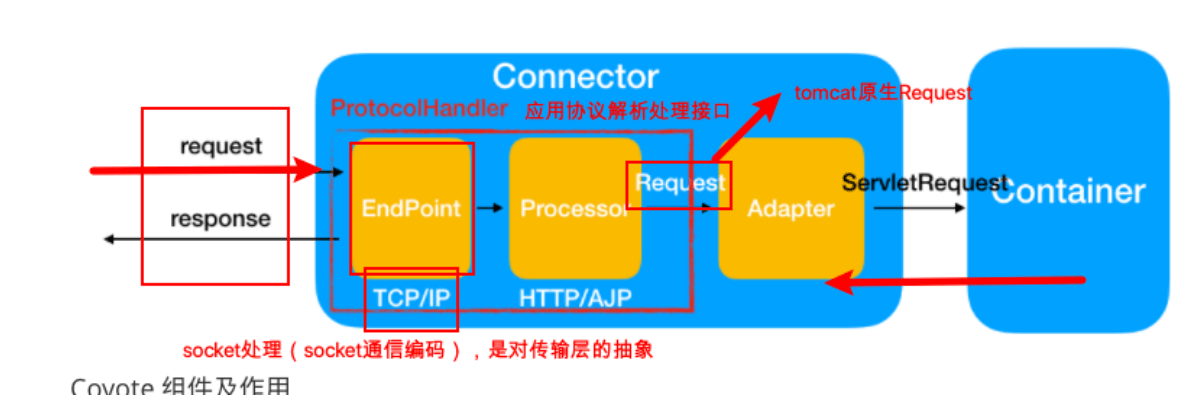

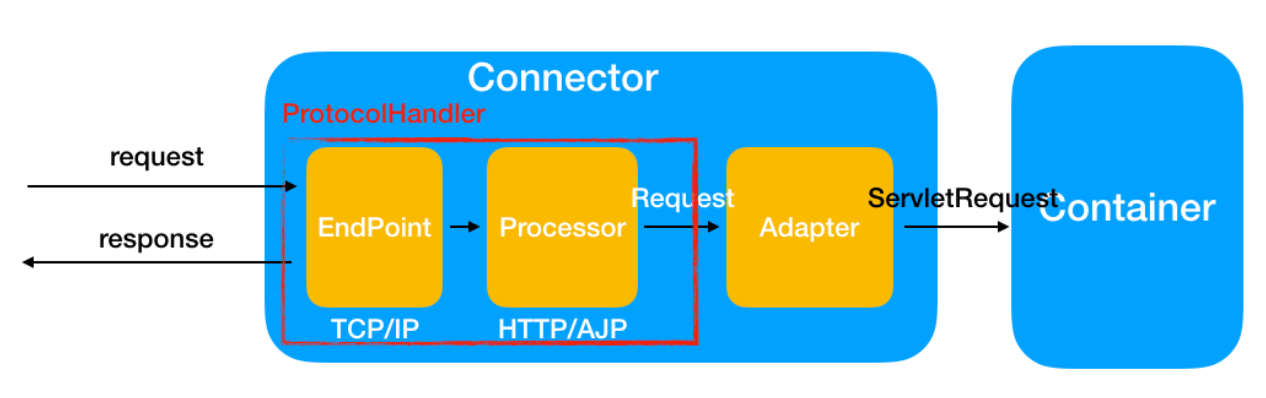

Coyote 的内部组件及流程

Coyote 组件及作⽤

Tomcat Servlet 容器 Catalina

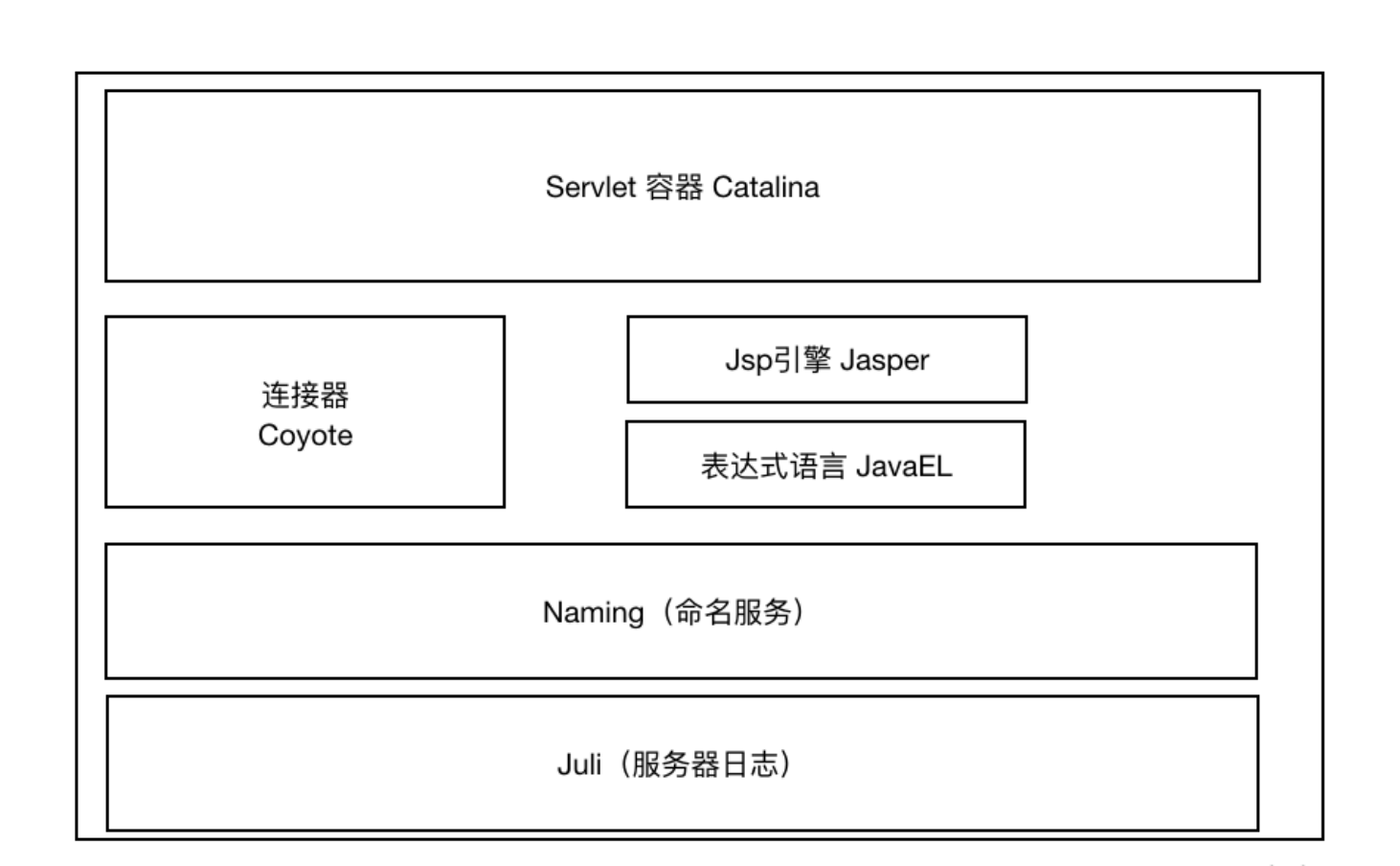

Tomcat 模块分层结构图及Catalina位置

Tomcat是⼀个由⼀系列可配置（conf/server.xml）的组件构成的Web容器，⽽Catalina是Tomcat的
servlet容器。
从另⼀个⻆度来说，Tomcat 本质上就是⼀款 Servlet 容器， 因为 Catalina 才是 Tomcat 的核⼼ ， 其
他模块都是为Catalina 提供⽀撑的。 ⽐如 ： 通过 Coyote 模块提供链接通信，Jasper 模块提供 JSP 引
擎，Naming 提供JNDI 服务，Juli 提供⽇志服务。

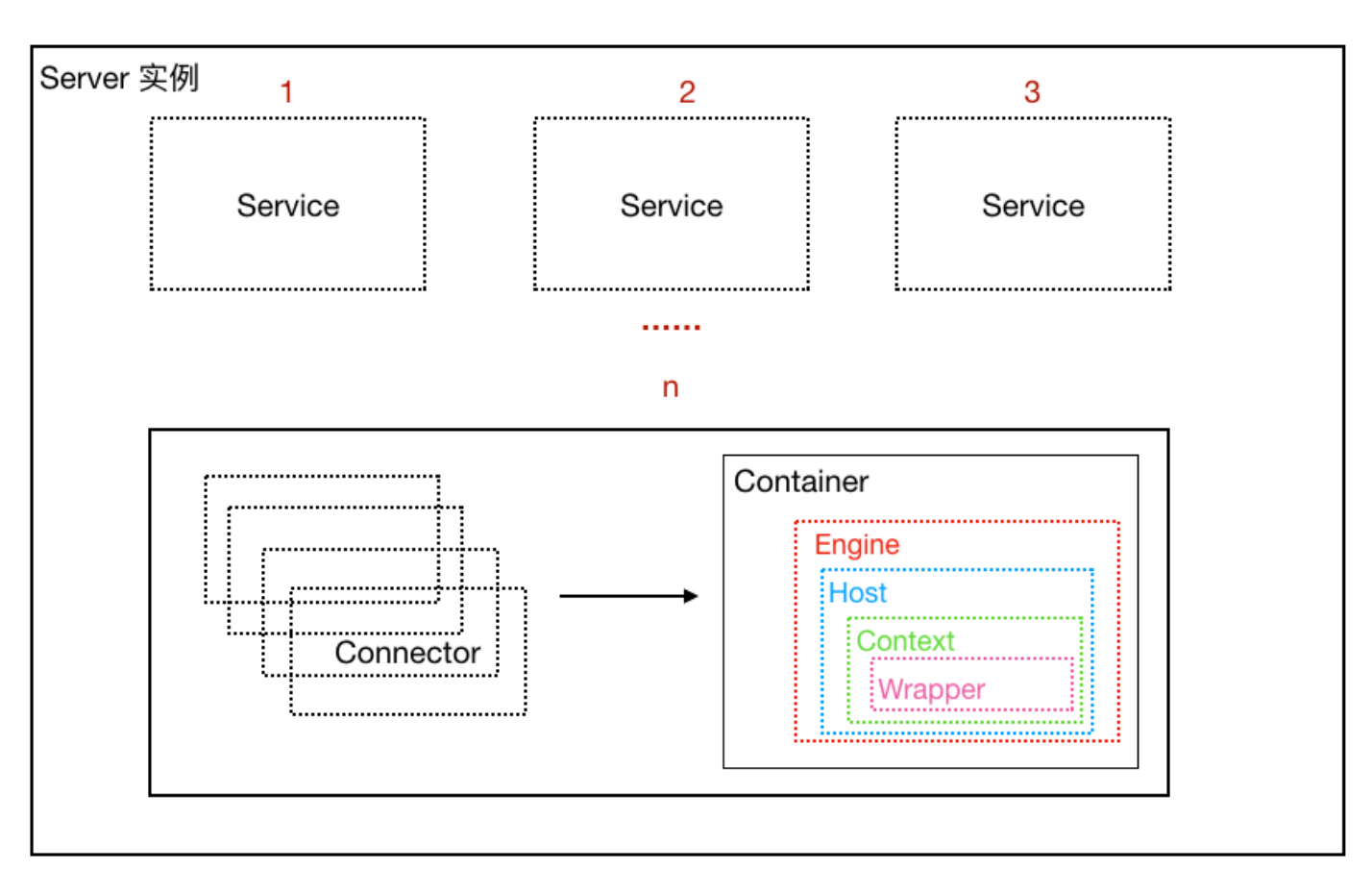

Servlet 容器 Catalina 的结构

Tomcat（我们往往有⼀个认识，Tomcat就是⼀个Catalina的实例，因为Catalina是Tomcat的核⼼）
Tomcat/Catalina实例

其实，可以认为整个Tomcat就是⼀个Catalina实例，Tomcat 启动的时候会初始化这个实例，Catalina
实例通过加载server.xml完成其他实例的创建，创建并管理⼀个Server，Server创建并管理多个服务，
每个服务⼜可以有多个Connector和⼀个Container。
⼀个Catalina实例（容器）
⼀个 Server实例（容器）
多个Service实例（容器）
每⼀个Service实例下可以有多个Connector实例和⼀个Container实例

• Catalina

负责解析Tomcat的配置⽂件（server.xml） , 以此来创建服务器Server组件并进⾏管理

• Server

服务器表示整个Catalina Servlet容器以及其它组件，负责组装并启动Servlaet引擎,Tomcat连接
器。Server通过实现Lifecycle接⼝，提供了⼀种优雅的启动和关闭整个系统的⽅式

• Service

服务是Server内部的组件，⼀个Server包含多个Service。它将若⼲个Connector组件绑定到⼀个

• Container

Container容器，负责处理⽤户的servlet请求，并返回对象给web⽤户的模块

Container 组件的具体结构

Container组件下有⼏种具体的组件，分别是Engine、Host、Context和Wrapper。这4种组件（容器）
是⽗⼦关系。Tomcat通过⼀种分层的架构，使得Servlet容器具有很好的灵活性。

• Engine

表示整个Catalina的Servlet引擎，⽤来管理多个虚拟站点，⼀个Service最多只能有⼀个Engine，
但是⼀个引擎可包含多个Host

• Host

代表⼀个虚拟主机，或者说⼀个站点，可以给Tomcat配置多个虚拟主机地址，⽽⼀个虚拟主机下
可包含多个Context

• Context

表示⼀个Web应⽤程序， ⼀个Web应⽤可包含多个Wrapper

• Wrapper

表示⼀个Servlet，Wrapper 作为容器中的最底层，不能包含⼦容器
上述组件的配置其实就体现在conf/server.xml中。
