需求分析
智能化客控，智能化公寓项目在施工过程中存在以下几个行业痛点与难点。
- 有线面板，门牌，温控弱电信号线类型多，容易接错。
- 合作的集成商对产品熟悉度是不高的，都是临聘工人或小时工作具体面板的安装，这些人员可以说是完全新手，接线准确率很难做保证。
- 弱电信号接线失误直接影响软件功的调试，会增加与施工方的沟通协商成本，甚至产生一些不必要的纠纷。
所以，很必要将原有面板，温控器，门牌，红外转发模块的485有线通讯改为蓝牙mesh通信，可以简化安装，减少纠纷，加快项目进度。
要点概述
- 整个客控系统应用功能还是保持原有业务流程
- 弱电箱内模块之间还是485总线连接
- 弱电箱网关485外接一个Mesh透传转接模块
- 面板搭载mesh协议
- 温控器搭载mesh协议
- 插卡搭载mesh协议
- 全向红外遥控器接收mesh信号
- app配置面板，温控器，透传模块的mesh参数

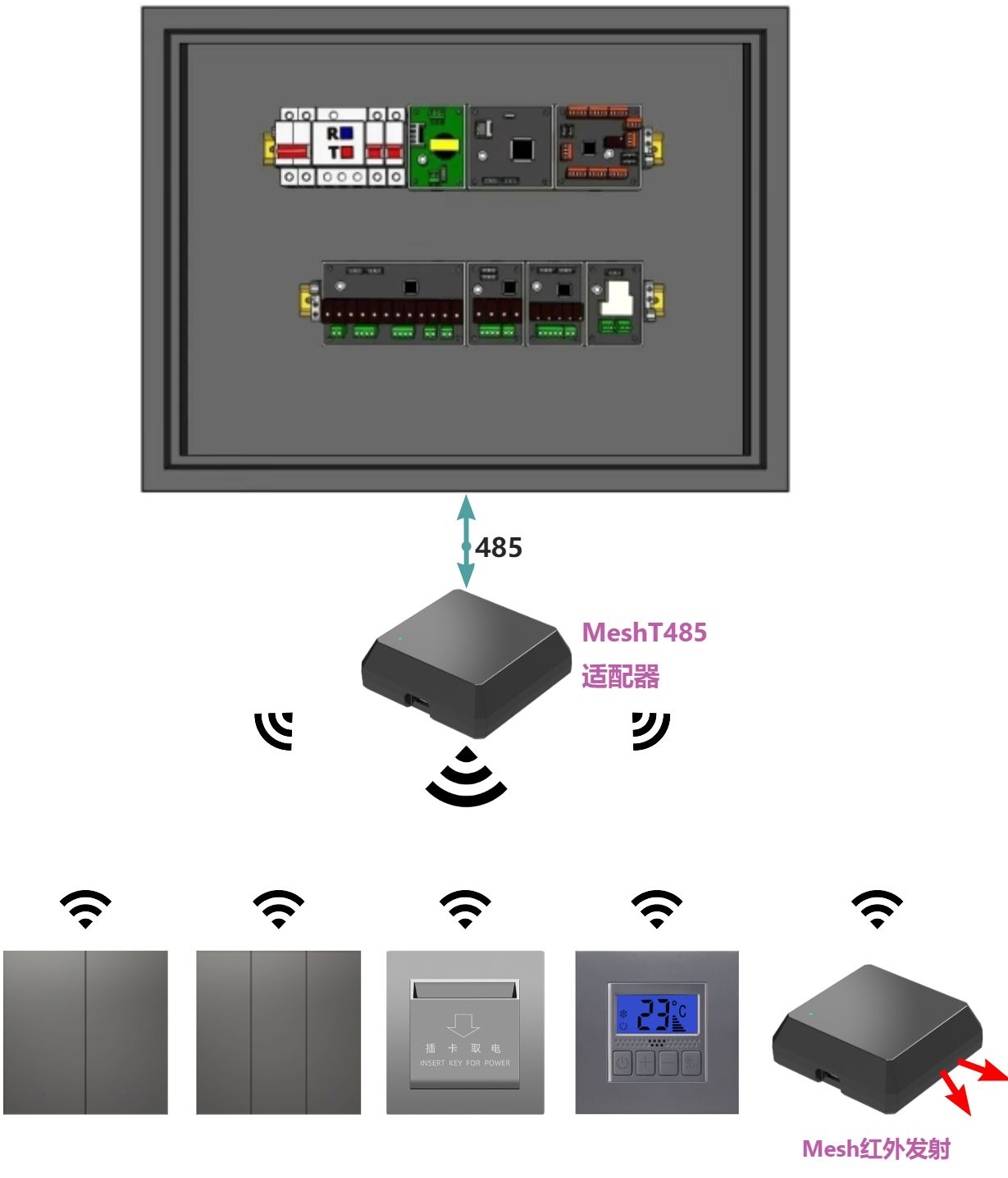

系统的mesh节点框图
网关外接mesh透传节点
系统485总线接一个Mesh透传模块，
将原有的485数据转发mesh无线数据
透传模块接收到mesh数据后转成485发送给网关
面板mesh连接
只是将原有的485信号转换成Mesh信号，原有应用功能不变。
温控器mesh连接
只是将原有的485信号转换成Mesh信号，原有温控系统应用功能不变。
红外转发器mesh连接
只是将原有的485信号转换成Mesh信号，原有红外转发应用功能不变。
app配置mesh参数
各个mesh节点的设备，一开始都需要手机app设置其mesh参数。
- 原有485总线上的ID参数与现在Mesh所需要的对应的设备号
- 设置不同房问号网关透传模块mesh网络号
- 同一个房间的面板等应该设为与网关透传模块同一个mesh网络号
