○ 图像基础知识■ 数字图像● 概念与起源● 常见的成像方式：伽马射线成像、X射线成像、红外线成像、可见光成像等■ 图像的属性● 格式、尺寸、分辨率、通道、图像直方图、色彩空间○ 图像处理■ 绘图&添加文字■ 图像几何变换■ 图像滤波与增强● 线性滤波、非线性滤波● 图像锐化● 直方图均衡化● gamma变化■ 形态学变● 腐蚀、膨胀● 开运算（腐蚀后膨胀）、闭运算（膨胀后腐蚀）● 形态学梯度● 顶帽、黑帽○ 图像分割■ 阈值分割■ 边缘检测■ 连通域分析■ 图像轮廓■ 区域生长■ 分水岭算法○ 图像特征与目标检测■ 图像特征的理解■ 形状特征、纹理特征■ 模板匹配■ 人脸检测&行人检测○ 运动目标识别■ 帧差法■ 光流法■ 背景减除法
一、图像基础知识
1.1 数字图像
1.1.1概念与起源
数字图像又被称为数码图像或数位图像，可以理解为用数字对图像进行编码，将其转化为计算机能理解、传输、表示、操作的格式。1921年最早被用在报社。
1.1.2 常见的成像方式
1.2 图像的属性

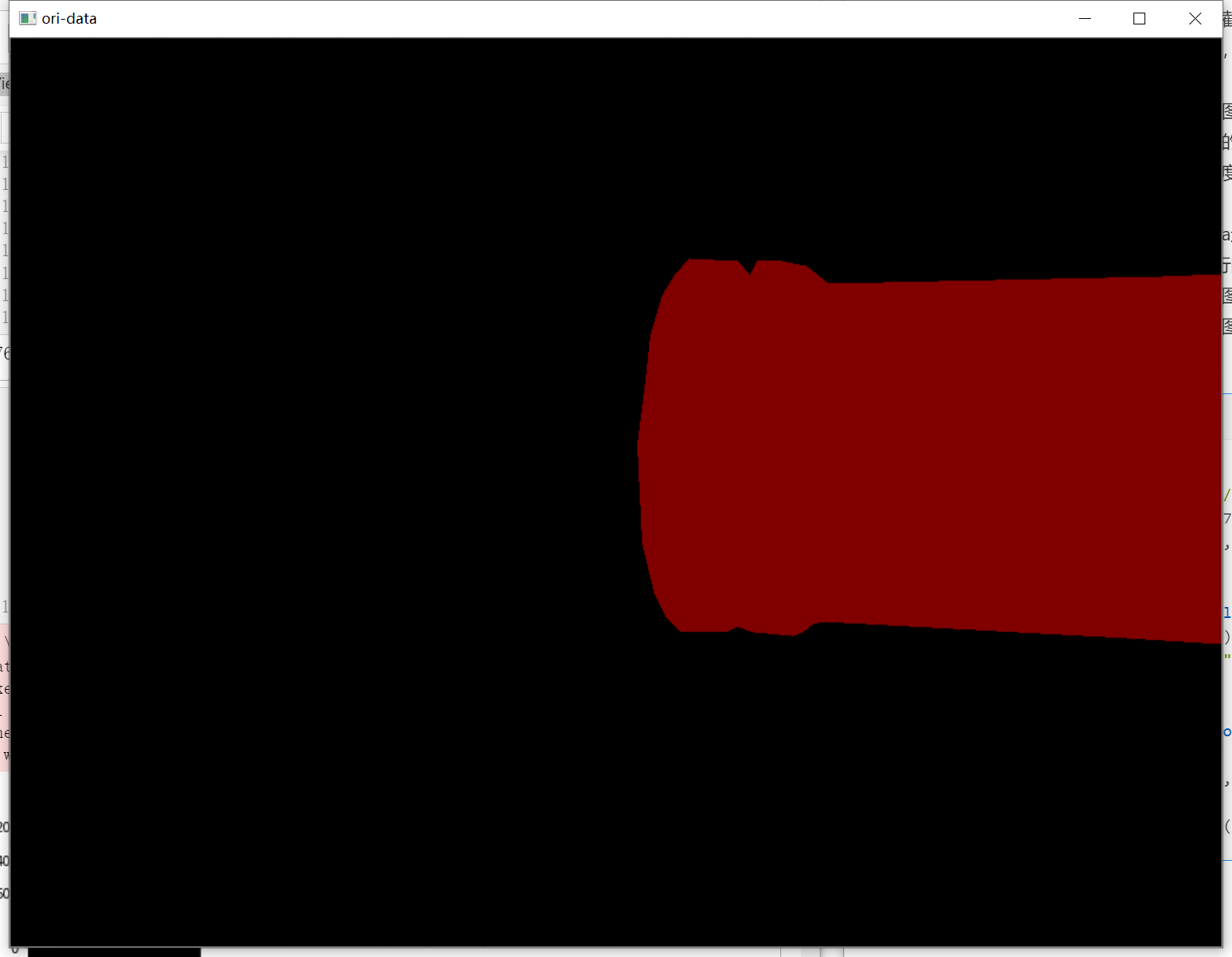

import cv2data = cv2.imread("../test.png", 0)# imread函数的参数1是待读取图像的（相对或绝对）路径；# imread函数的参数2是读取方式，0表示读取为灰度图，1表示按原图读取但是忽略alpha通道，-1表示按原图读取保留alphaprint(data.shape) # 返回图像的：高、宽、通道数cv2.imshow("ori-data", data)# imshow函数的参数1是图像显示窗口名称；参数2是需要显示图像的变量名称cv2.waitKey(0) #waitKey函数控制着imshow的持续时间（单位为ms），当该函数传入参数0时表示无限制显示cv2.destroyAllWindows() # 用于释放显示占用的相关内存。若不调用该函数，程序运行也能成功，只不过需要等程序结束后再释放相关内存。
注意：OpenCV的函数常用小驼峰命名法。即首个单词的首字母小写，此后的每个单词的首字母都为大写。
1.2.1 图像格式
- BMP：Windows下的标准位图格式，未经过压缩，占用内存较大。（如工业相机成像）
- JPEG：具有较大压缩比（2:1~40:1），使用广泛。
- GIF：可静可动、支持透明背景；内存占用小，但是色域不广，只支持256种颜色。（如表情包）
- PNG：与JPEG类似，压缩比高于GIF，支持透明图层（通过alpha通道跳接图像的透明度）。
TIFF：图像格式复杂，存储信息多，在mac中广泛使用（利用原稿的复制）。（如卫星地图数据标注）
1.2.2 图像尺寸
图像尺寸的长宽都是以像素为单位。像素可以理解为一个点，也可以理解为一个小区域的颜色值。
像素取值在[0,255]之间 。其中灰度图中0表示黑色、255表示白色；彩色图像用红绿蓝三通道的二维矩阵来表示，0表示相应的基色，255表示相应的基色在改像素中取得最大值。
注意：分辨率：单位长度中所表达或截取的像素数目。
- 每英寸图像内的像素点数，单位是像素每英寸（PPI：Pixels Per Inch）。图像分辨率越高，像素点密度越高，图像越清晰。
- 通道数：图像的位深，指描述图像中每个pixel数值所占的二进制位数。
- 位深度越大则图像能表示的颜色就越多，色彩越丰富。
- 8位：单通道-灰度图，灰度值范围为2^8=256
- 24位：三通道3*8=24
- 32位：三通道加透明alpha通道，alpha通道中0是全透明，255是不透明
- 练习1：利用cvtColor函数进行图像的通道降维或升维
- 通道降维（彩色图转灰度图）公式：Gray = B0.299 + G0.587 + R*0.114
- 通道升维（灰度图转彩色图）公式：B = G = R = Gray = 0; A = 0 ```python import cv2 data = cv2.imread(“../test.png”) print(data.shape) # (768, 1024, 3) cv2.imshow(“ori-data”, data) # 彩色图像 cv2.waitKey(0)

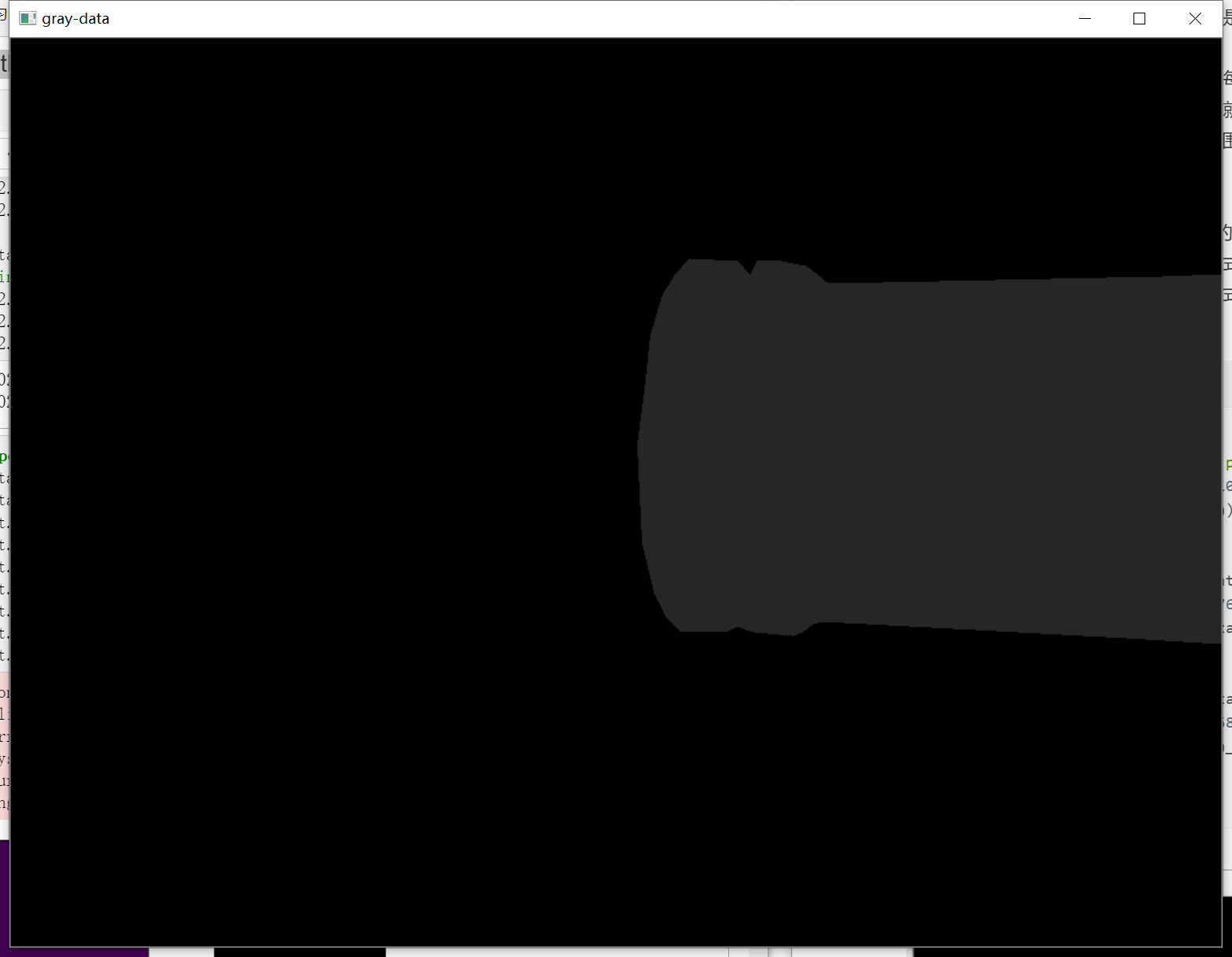

data_gray = cv2.cvtColor(data, cv2.COLOR_BGR2GRAY) print(data_gray.shape) # (768, 1024) cv2.imshow(“gray-data”, data_gray) # 灰度图 cv2.waitKey(0)
data_bgr = cv2.cvtColor(data_gray, cv2.COLOR_GRAY2BGR) print(data_bgr.shape) # (768, 1024, 3) cv2.imshow(“bgr-data”, data_bgr) # 彩色图像，但是效果与转化前的灰度图一样。 cv2.waitKey(0) cv2.destroyAllWindows()
效果图： - 练习2：进行图像的通道顺序转化（即RGB与BGR之间的转化）- 目的：解决OpenCV与其他包（如matplotlib）读取的通道方式不一样- 解决方式：OpenCV自带**cvtColor函数**、或者numpy```pythonimport cv2import matplotlib.pyplot as pltdata = cv2.imread("../test.png")cv2.imshow("ori-data", data)cv2.waitKey(0)data_cv = cv2.cvtColor(data, cv2.COLOR_BGR2RGB)data_gray = cv2.cvtColor(data, cv2.COLOR_BGR2GRAY) # 转为灰度图，但是在plt中是非灰度的data_np = data[:, :, ::-1] # numpy自带的数据通道转换cv2.imshow("rgb-data", data_cv)cv2.waitKey(0)plt.subplot(2,2,1)plt.imshow(data)plt.subplot(2,2,2)plt.imshow(data_cv)plt.subplot(2,2,3)plt.imshow(data_np)plt.subplot(2,2,4)plt.imshow(data_gray) # 单通道灰度图再plt中显示为有颜色（黄紫）的图像plt.show()cv2.destroyAllWindows()
- 效果图：
- Note：练习2中用matplotlib进行多图像展示，这里简单说一下它的使用语法。
- plt.subplot(1,2,1)表示新建一个1行2列的画布，本次的图像在第一个位置上显示。
- 再结合plt.show进行显示；
- 如果需要保存图像的话需要用到plt.savefig(保存的路径 +图像名称)，保存操作需要在show之前做完。
- 练习3：图像通道的合并与分离
- 目的：如果想针对图像中某类特定颜色的对象进行处理，就可以先通道将不同的颜色分离出来；也可以是对图像添加彩色滤镜（针对某一图层*比例系数）。

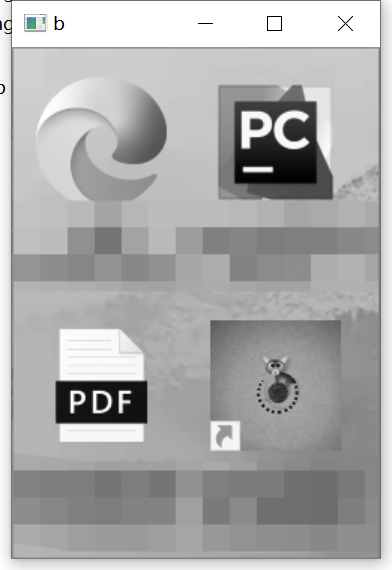

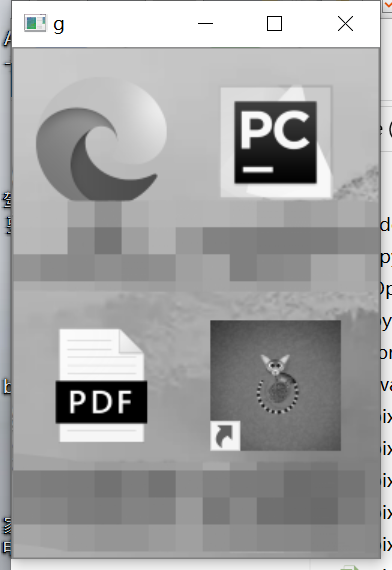

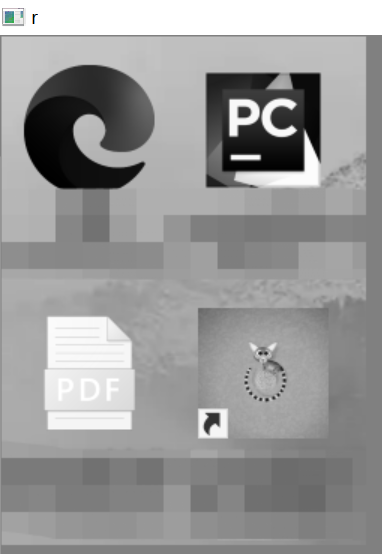

- 解决方式：OpenCV自带split函数与merge函数 ```python import cv2 data = cv2.imread(“../task1.jpg”) b,g,r = cv2.split(data) cv2.imshow(“b”, b) # 蓝色通道 cv2.imshow(“g”, g) # 绿色通道 cv2.imshow(“r”, r) # 红色通道 cv2.waitKey(0)

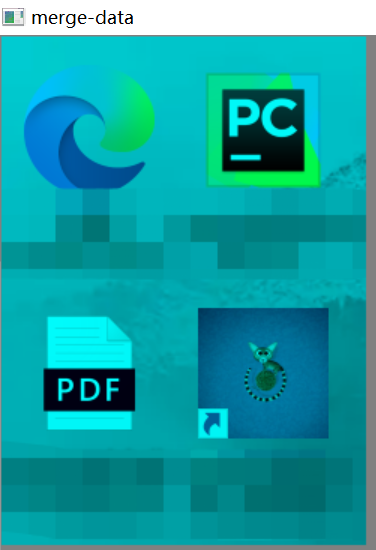

data_merge = cv2.merge([b, g, r*0]) # 将红色通道置为0之后的效果 cv2.imshow(“merge-data”, data_merge) cv2.waitKey(0) cv2.destroyAllWindows()
效果图：<a name="cMAiN"></a>### 1.2.4 图像直方图- **直方图**：统计图像中每个像素强度出现的次数或频率。可用于图像的二值分割或者均衡化。- 灰度图的直方图实现：- **cv2.calcHist函数**介绍：参数1是需要计算直方图的图像（支持彩色图像和灰度图），但是需要在图像外面加一个list升维；参数2是通道索引；参数3是函数传入的mask，无mask需要传入none；参数4表示直方图的份数（bins）；参数5表示需要统计的像素值范围。```pythonimport cv2import matplotlib.pyplot as pltdata = cv2.imread("../task1.png")data_gray = cv2.cvtColor(data, cv2.COLOR_BGR2GRAY)plt.imshow(data_gray, cmap=plt.cm.gray)hist = cv2.calcHist([data_gray], [0], None, [256], [0,256])# 对data_gray图像的第0通道计算【0,256】像素值的直方图，并将结果分为256份进行显示。计算过程中未使用maskplt.figure()plt.title("grayscale histogram")plt.xlabel("bins")plt.ylabel("the number of pixels")plt.plot(hist)plt.xlim([-1, 256])plt.show()
效果图：
彩色图像的直方图实现：需要将彩色图下个传入cv2.calcHist函数中，再修改传入的通道数索引即可
1.2.5 色彩空间
色彩空间分为：RGB空间、HSV空间、HSI空间、CMYK空间
- ① 在RGB空间中，我们会使用一个三维向量表示一个像素的颜色。（最常用）
- 该空间可以用一个正方体表示：正方体的六个顶点分别为——黑白、红绿蓝、黄（红+绿）、青（蓝+绿）、紫（红+蓝）。其中黑白顶点的这条对角线被称为灰度线，上面所有分量的值是一样的。
- ② HSV：根据色调、饱和度和明度表示图像。
- 该空间可以用一个倒放的圆锥体表示。其中：
- h(hue)表示色调、色彩。其中0度表示红色、120度表示绿色、240度表示蓝色；
- s（saturation）表示饱和度，取值范围为0~100%，值越大，颜色越饱和。可以理解为圆的半径；
- v（value）明暗，数值越高，越明亮。0（暗）~100%（明）。可以理解为圆锥的高。
- 该空间可以用一个倒放的圆锥体表示。其中：
- ① 在RGB空间中，我们会使用一个三维向量表示一个像素的颜色。（最常用）
import cv2import matplotlib.pyplot as pltdata = cv2.imread("../test.png")hsv = cv2.cvtColor(data, cv2.COLOR_BGR2HSV)cv2.imshow("hsv", hsv)cv2.waitKey(0)cv2.destroyAllWindws()

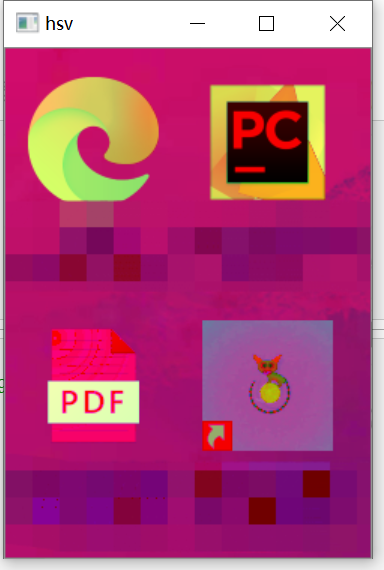

- 效果图（左边是原图，右边是转换后的效果图）
- ③ HSI：反应人类视觉系统感知彩色的方式，以色调、饱和度和强度来感知颜色。
- 该空间可以用纺锤体表示。
- [HSI与HSV之间的区别](https://zhidao.baidu.com/question/155499261.html)为：HSV颜色模型中，色调H用角度度量取值范围为0°～360°，饱和度S取值范围为0%～100%，明度V取值范围为0%（黑）到100%（白）。HSI颜色模型双六棱锥表示中，色调H的角度范围为[0，2π]，饱和度S是颜色空间任一点距I轴的距离。- HSI的优点：- 可仅对分量i进行处理，结果不改变原图像中的色彩种类；- 与人感知颜色的结果一一对应
- ④ CMYK：主要应用于印刷工业、通过青（c）、品（m）、黄（y）三原色油墨的不同网点面积率的叠印来表现丰富的颜色和阶调
二、图像处理
2.1 绘图&添加文字（6种）
- 直线：
cv2.line(图像、起点(x,y)、终点(x,y)、线段颜色、线宽(线宽或者进行填充-1)、直线类型(默认为8型，还有一种AA型可选)) - 矩形：
cv2.rectangle(图像、左上角坐标(x,y)、右下角坐标(x,y)、线段颜色、线宽(线宽或者进行填充-1)、线段类型) - 圆：
cv2.circle(图像、圆心(x,y)、半径、线段颜色、线宽(线宽或者进行填充-1)、线段类型) - 椭圆：
cv2.ellipse(图像、椭圆圆心(x,y)、长短轴(长, 短)、旋转角angle、椭圆的起始角度、椭圆的结束角度、线段颜色、线宽(线宽或者进行填充-1)、线段类型)- 角度解析：当椭圆的长轴与x轴平行时，认为其旋转角为0；当其长轴与y轴平行时，认为其旋转角为90；角度会从x轴开始顺时针旋转。
- 多边形：
cv2.polylines(图像、点对(x,y)、isClosed(线段是否闭合)、线段颜色、线宽(线宽或者进行填充-1)、线段类型)- isClosed解析：True为将点对的首尾相连，返回一个闭合的形状；False为不需要将首尾相连，可能会返回一个非闭合的折现线段（是否闭合取决于给定线段的收尾坐标是否相等）。
- 添加文字：
cv2.putText(图像、str文字、文字起点（左下角）、字体、文字大小（缩放比例）、字体颜色、线宽、线段类型)- 文字大小（缩放比例），即该字体可能会有一个基础的大小。并不是指字体的像素宽度
```python
import cv2
import numpy as np
data = cv2.imread(“../test.png”)
cv2.line(data, (0,0), (200, 200), (0,255,255), 5)
cv2.rectangle(data, (0,0), (200, 200), (255, 255, 0), 5)
cv2.ellipse(data, (100, 100), (100, 50), 0, 50, 180, (255, 0, 0), -1)
多边形
pts = np.array([[10,5], [50, 20], [70,30],[20,50],[15, 70]]) cv2.polylines(data, [pts], True, (0,0,255))写字
font = cv2.FONT_HERSHEY_SIMPLEX cv2.putText(data, “test”, (0, 300), font, 4, (255,255,255), cv2.LINE_AA)
- 文字大小（缩放比例），即该字体可能会有一个基础的大小。并不是指字体的像素宽度
```python
import cv2
import numpy as np
data = cv2.imread(“../test.png”)
cv2.line(data, (0,0), (200, 200), (0,255,255), 5)
cv2.rectangle(data, (0,0), (200, 200), (255, 255, 0), 5)
cv2.ellipse(data, (100, 100), (100, 50), 0, 50, 180, (255, 0, 0), -1)
cv2.imshow(“plot”, data) cv2.waitKey(0) cv2.destroyAllWindows()

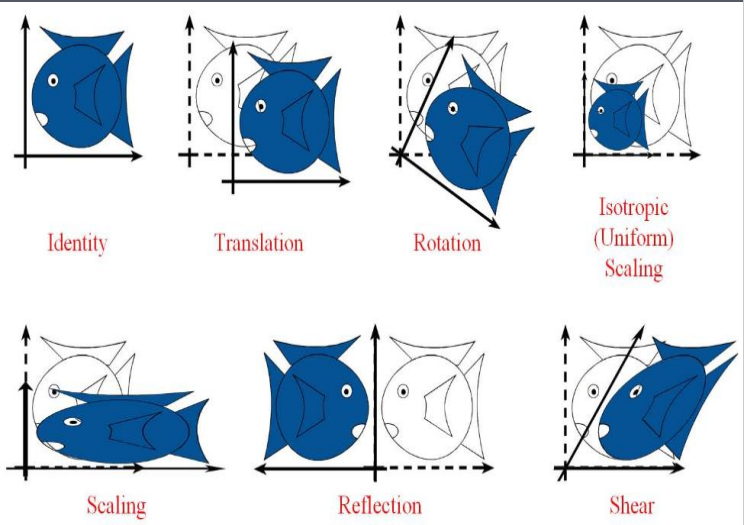

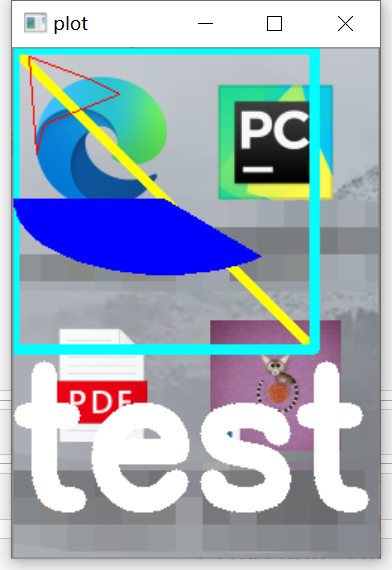

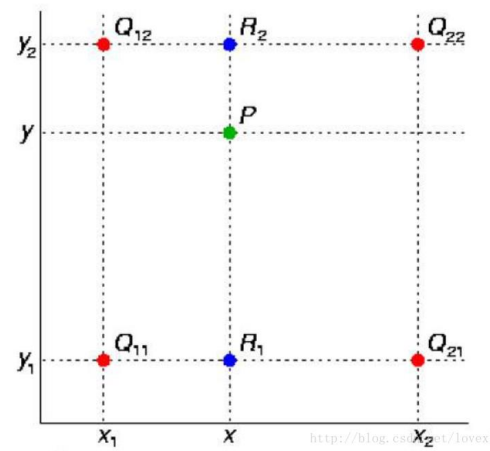

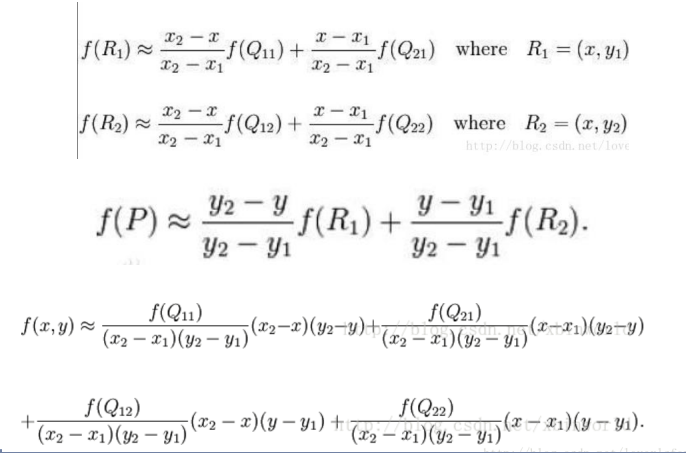

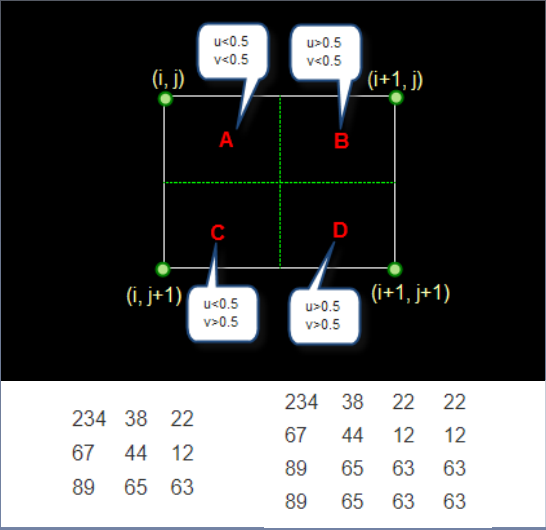

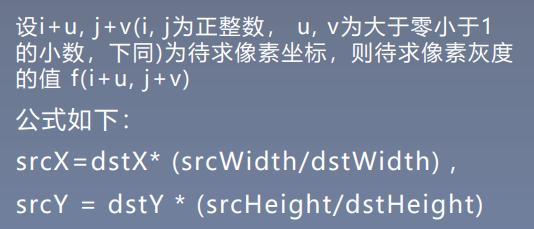

效果：<a name="aiwVX"></a>## 2.2 图像几何变换常见的图像图像几何变换有：缩放、平移、旋转、仿射变换、透视变换。[参考链接1](https://zoucz.com/blog/2019/02/26/67267d60-39cf-11e9-9e7f-cf581750e42a/)；[参考链接2](https://blog.csdn.net/mzpmzk/article/details/64919093)<a name="vjeCP"></a>### 2.2.1 缩放（scaling）- 缩放的相关定义：- 下采样（subsampled，或降采样downsampled）：缩小图像 ；- 上采样（upsampled）：放大图像，以得到更高分辨率的图像。- 上下采样是用更多或者更少的点去表示一个区域（一个物体）。它是在同样视野中的图像上进行的。- 相关函数：`cv2.resize(src,dsize=None,fx,fy,interpolation)`- 参数分别表示：src原图、dsize目标图像大小（与比例因子二选一）、沿x轴的比例因子、y轴的比例因子、interpolation差值方式- **差值方式介绍**：1. 最近邻差值。不需要计算，直接将距离最近的相邻元素的像素值赋给待求像素。- **公式：**目标矩阵上的像素取值 = 目标矩阵上像素值的位置 * （当前矩阵到目标矩阵的缩放比）- **示例**：将3个像素点的 矩阵差值为4个像素点的矩阵。- 因此在新矩阵上第0个元素的位置为为0，用第0个像素表示；- 新矩阵上第一个元素的位置为0.75，用旧矩阵上第一个像素表示；- 新矩阵上第二个元素为1.5，用用旧矩阵上第二个元素表示；- 第三个元素为2.25，还是用旧矩阵上的第二个元素表示2. 双线性差值。可以理解为在两个方向（水平和垂直）上进行线性差值，将目标点附近的四个像素点的值按比例赋值目标像素。- 公式：目标矩阵上的元素取值，是先在水平方向上进行两次一阶线性差值，再对差值的结果做一次垂直方向上的差值。- 示例：R1和Q21之间的比重*Q11） + （R1和Q11之间的比重*Q21）得到R1的像素值，同理可求得R2的像素值。<br />```pythonimport cv2data = cv2.imread("../test.png")res1 = cv2.resize(data, None, fx=2, fy=2, interpolation=cv2.INTER_LINEAR)# 注意，利用fx和fy做图像的缩放时，需要令dsize=None。h, w = data.shape[:2]res2 = cv2.resize(data, (int(w*0.8), int(h*0.8)), interpolation=cv2.INTER_AREA)# 注意，在使用dsize做图像缩放时，需要传入tuple类型的目标图像大小。其中tuple的元素必须是int类型print(data.shape, res1.shape, res2.shape)# (339, 243, 3) (678, 486, 3) (271, 194, 3)
2.2.2 平移（shifting）
平移可以理解为分别在x、y轴方向上移动指定长度的偏移量。设（x0, y0）、（x1, y1）分别是平移前/后的坐标点，那么有x1 = x0+△x、y1 = y0+△y。
- 相关函数：
cv2.warpAffine(src, M, dsize， flags，borderMode, borderValue)- 参数分别表示：src原图、M变换矩阵、dsize目标图像大小、flags差值方法的组合、borderMode边界像素模式（默认为BORDER_CONSTANT，即用指定常量进行填充）、borderValue 边界填充值;（默认情况下为0）。
- M作为仿射变换矩阵，一般反映平移或旋转的关系，为InputArray类型的2×3的变换矩阵。
- flages表示插值方式，默认为flags=cv2.INTER_LINEAR，表示线性插值，此外还有：
- cv2.INTER_NEAREST（最近邻插值）
- cv2.INTER_AREA （区域插值）
- cv2.INTER_CUBIC（三次样条插值）
- cv2.INTER_LANCZOS4（Lanczos插值）
- borderMode可选如下：可以看到除了指定常量的方式之外，其他方法都是利用图像本身的像素点进行边界填充。
```python
import cv2
import numpy as np
data = cv2.imread(“../task1.png”)手动构造一个平移矩阵，其中x轴移动100个像素，y轴移动25个像素。图像边默认用0填充
M = np.float32([[1,0,100], [0,1,25]]) h,w = data.shape[:2]
- 参数分别表示：src原图、M变换矩阵、dsize目标图像大小、flags差值方法的组合、borderMode边界像素模式（默认为BORDER_CONSTANT，即用指定常量进行填充）、borderValue 边界填充值;（默认情况下为0）。
res1 = cv2.warpAffine(data, M, (w, h)) #平移后的图像大小和 原图相同 res2 = cv2.warpAffine(data, M, (w + 100, h + 25)) # 平移后，将图像shape分别增加各方向平移的量，使结果中的原图不被裁剪。 cv2.imshow(“ori”, data) cv2.imshow(“new”, res1) cv2.imshow(“new2”, res2) cv2.waitKey(0) cv2.destroyAllWindows()

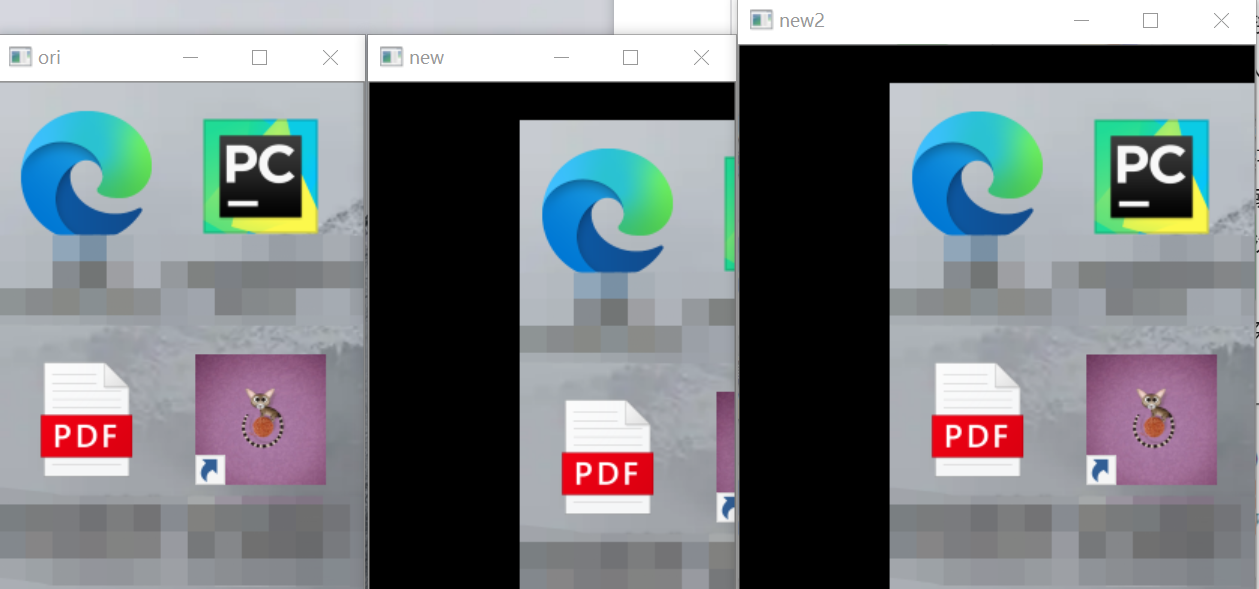

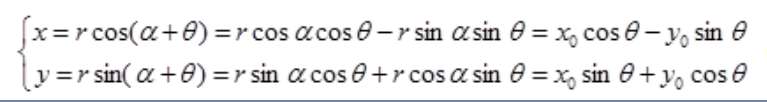

实现效果：<a name="GTjXC"></a>### 2.2.3 旋转（rotation）**定义**：以固定点（一般是图像中心）为中心，将图像上所有像素点都统一旋转一定角度。- 注意：- ① 图像旋转之后，中间会出现很多空洞点。一般是利用**差值法**对这些点进行处理，避免它们影响画面效果。- ② 旋转后，在图像宽高之外的区域会被裁剪掉，边缘以外（图像宽高内部）的区域可以用指定颜色填充。- 公式（在极坐标上进行旋转变换）：- 函数：利用` cv2.getRotationMatrix2D`(图片的旋转中心, 旋转角度, 缩放比例（正为逆时针，负为顺时针）)得到一个变换矩阵，再通过仿射变化`warpAffine`函数做图像进行变换操作。```pythonimport cv2import numpy as npdata = cv2.imread("../task1.png")h,w = data.shape[:2]M = cv2.getRotationMatrix2D((float(w/2), float(h/2)), 45, -1)# 图像旋转中心点支持float类型的数据，坐标也是（X,Y）。dst = cv2.warpAffine(data, M, (h, w)) # 旋转的目标图像尺寸也是指定宽高，而非高宽（与图像属性shape的顺序不一样）cv2.imshow("ori", data)cv2.imshow("new", dst)cv2.waitKey(0)cv2.destroyAllWindows()
2.2.4 翻转（flip）
翻转（也被称为镜像），是指图像围绕翻转轴进行空间180°运动 。翻转后的图像看起来与原图关于对称轴对称。
- 翻转与旋转的差异：
- 翻转操作不需要做额外的差值和裁剪，得到的结果图像和原图大小一致。但是物体之前的相对位置可能会发生变化（如左右互换）
- 旋转过程中需要做差值和padding操作，得到的结果图像大小需要指定。图形的整体都发生了角度变化 ，图像上各元素之间的相对位置未发生改变。
- 函数：

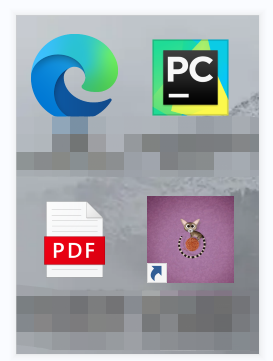

cv2.flip(filename, flipcode)。flipcode的取值分别有：0 垂直翻转, 1 水平翻转，-1水平垂直翻转。 ```python import cv2 import numpy as np data = cv2.imread(“../task1.png”) h,w = data.shape[:2]
dst = cv2.flip(data, 1) # 沿x=w轴进行的镜面翻转 dst2 = cv2.flip(data, 0) # 沿y=h轴进行的镜面翻转 dst3 = cv2.flip(data, -1) cv2.imshow(“ori”, data) cv2.imshow(“new”, dst) cv2.imshow(“new2”, dst2) cv2.imshow(“new3”, dst3) cv2.waitKey(0) cv2.destroyAllWindows()
利用np进行翻转。

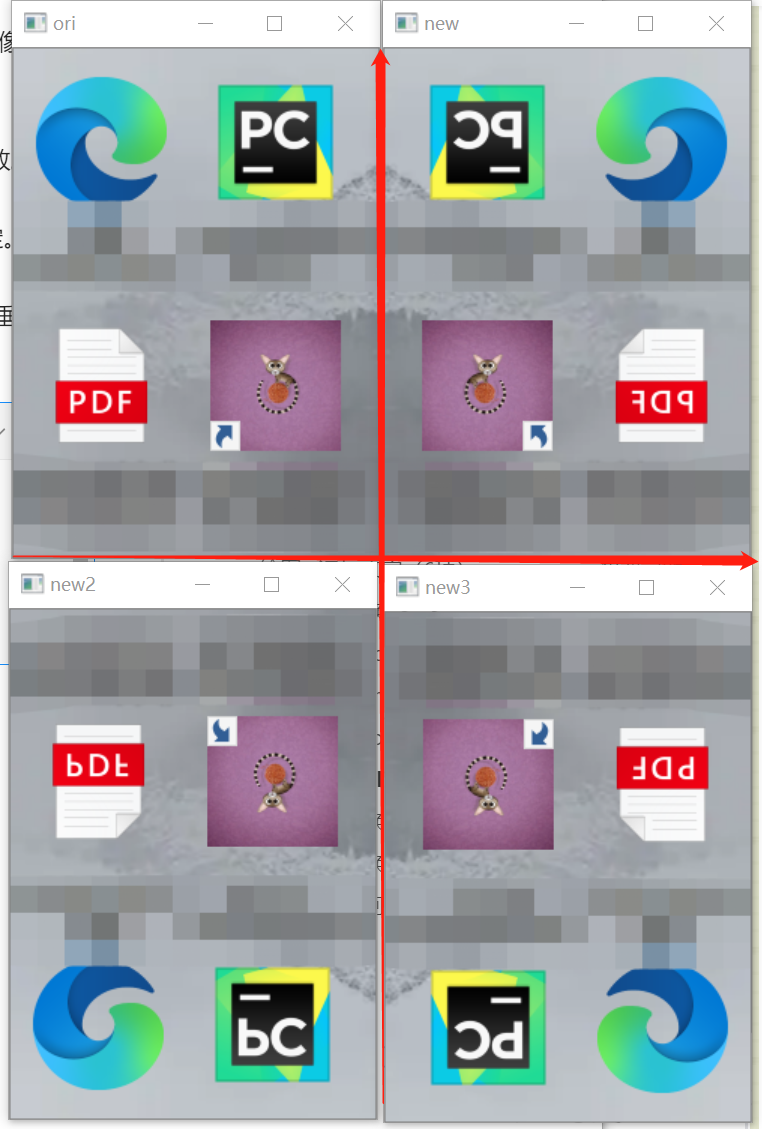

效果图：<a name="Fw9mI"></a>### 2.2.5 仿射变换（）[仿射变换](https://baike.baidu.com/item/%E4%BB%BF%E5%B0%84%E5%8F%98%E6%8D%A2/4289056?fr=aladdin)：又称仿射映射，是指在几何中，一个向量空间进行**一次线性变换**并**接上一个平移**，变换为另一个向量空间。变换前后- 注意：线性变化前后的图像上线性性保持不变；直线的比例保持不变- 作用：对图像进行平移、旋转、缩放（等比例缩放）、翻转、斜切等操作。- 函数：`M = cv2.getAffineTransform(pos1,pos2)`。pos1,pos2分别代表变换前后的3个点的位置（x,y）。通过指定的点实现拉伸和平移、旋转等操作。```pythonimport cv2import numpy as npdata = cv2.imread("../task1.png")h,w = data.shape[:2]# 在二维图像上，两个点确定一条直线，三个点确定一个平面p1 = np.float32([[50,50], [200,50], [50,200]])p2 = np.float32([[10,100], [200,50], [100,250]])M = cv2.getAffineTransform(p1, p2)dst = cv2.warpAffine(data, M, (w, h))cv2.imshow("ori", data)cv2.imshow("new", dst)cv2.waitKey(0)cv2.destroyAllWindows()
2.2.6 透视变换
透视变换的物理意义：用一个光源照射到你需要处理的图像上，将其投影到另一个平面上的样子。（如皮影戏）
- 和仿射变换的相同点在于：同样存在平移、缩放、拉伸（拉伸通过斜切实现）等。
- 和仿射变换的区别在于：透视变化是将一个图像投影到另一个平面上的操作；而前面的平移、旋转、仿射变换等都是在一个图像上的操作。
- 函数：
M = cv2.getPerspectiveTransform(pos1, pos2)。pos1、pos2表示透视变换前、后的4个点对应位置cv2.warpPerspective(src,M,(cols,rows))。src表示原始图像、M表示透视变换矩阵、(rows,cols)表示变换后的图像大小，rows表示行数，cols表示列数 ```python import cv2 import numpy as np data = cv2.imread(“../task1.png”) h,w = data.shape[:2]
p1 = np.float32([[114,82], [288,150], [8,100],[143,182]])
p2 = np.float32([[0,0], [100,0], [0,250], [188,160]])
M = cv2.getPerspectiveTransform(p1, p2)
dst = cv2.warpPerspective(data, M, (w, h))
cv2.imshow(“ori”, data)
cv2.imshow(“new”, dst)
cv2.waitKey(0)
cv2.destroyAllWindows()
```
效果：
2.2.7 图像几何变换应用
图像的几何变换应用 比较广泛，如
- 图像矫正：用于对人脸图像进行矫正，OCR前处理（文档的矫正）等。
- 数据增广：用于深度学习中增加数据规模及数据多样性。
待补充知识点：
- 图像差值方式（除最近邻插值、双线性差值之外）
