IEEE802标准将数据链路层划分为两个子层：逻辑链路控制子层（LLC）和数据链路控制子层（MAC）
一、介质访问控制子层
MAC子层构成数据链路层的下半部分，直接与物理层相连，负责介质访问控制机制的实现处理与特定类型的局域网相关问题。
介质访问控制方法
IEEE802载波侦听多路访问/冲突检测（CSMA/CD）
IEEE802.5令牌环
IEEE802.4令牌总线
不同的介质访问控制方法代表不同的局域网类型。
MAC寻址
1）MAC地址的构成
MAC地址共六个字节，前三个字节由网卡厂商向IEEE购买构成一个号码（地址块，OUI），后三个字节由厂商自行制定。注意前三个字节（OUI）并不能够单独用来标志一个公司，一个公司可以拥有多个OUI，一个OUI也可能有多个公司使用。
2）发送数据帧方式
MAC寻址是数据链路层中的MAC子层的主要功能，一个局域网可以发送单播帧，广播帧，多播帧。注意只有目的地址才能使用广播地址和多播地址。
3）过程
每个网卡都一个MAC地址，由于以太网的广播属性，网段中的MAC帧会被发送到以太网中的所有接口（一般是在由路由器划分的局域网中进行广播），网卡每接到一个MAC帧就会检测帧中的目的MAC地址并与自己的MAC地址进行比较，若是相同则接收进行下一步处理；若是不同则丢弃不进行处理。
注意：虽然要求不同设备的MAC要求是唯一的，但由于每经过一个路由网段，数据的源和目的MAC都要更改（源和目的IP地址不变），所以不同网段中存在相同的MAC地址也是可以的，只要在同一网段不重复即可。
二、帧格式
以太网帧数据中的类型必须是十六进制数，如0x0800（Ethernet II）。
以太网帧类型
Ethernet II（主要使用）
RAW 802.3
IEEE802.3/802.2 LLC
IEEE802.3/802.2 SNAP
使用时的区分
以太网帧长度和最大传输单元（MTU）与前导帧
最小的以太网帧长度为64字节，最大的以太网帧长度为1518字节。如果帧不能满足64字节的要求必须填充相应的字节数据。如果IP层传输的数据长度超过最大传输单元（MTU），那么IP层就需要包分片。
为达到与比特流同步，从MAC子层向下传输到物理层还要在MAC帧的前面插入8个字节的前导帧，它是由硬件自动生成的。
前导帧有两个字节构成：
第一个字节称为前导码，每个字节的十六进制为0xAA，是接收端能够接受以太网帧时能够实现同步，因此又称为前导码；
第二个字节成为起始帧定界符，值为十六进制数0xAB标识以太网帧的开始。

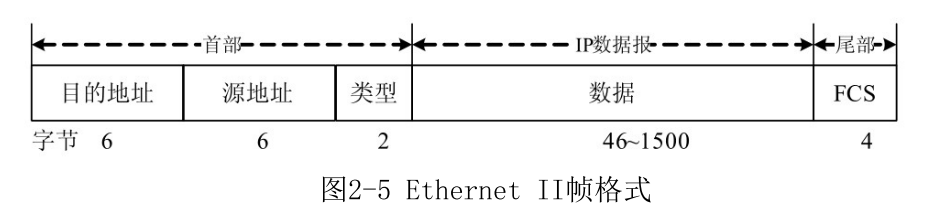

1. Ethernet II帧格式（type大于等于1500）
<br />工作在介质访问控制子层（MAC）
- DMAC/SMAC——源和目的地址，长度为六个字节；源地址仅包含单播地址。
- type：标识上层协议类型，如：IP v4—0x0800（2048）arp—0x0806（2054）
- data：长度为46-1500(数据最小46=最小以太网帧长度64-帧头帧尾18)
- FCS：包含长度为4个字节的循环冗余校验值（CRC），由发送设备计算产生，在接收方被重新计算以确定帧在传送过程中是否被损坏。
前三个字段（DMAC、SMAC、Type）构成帧首部，FCS为帧尾部。
注意：帧首部并没有指出数据字段的长度，在有填充字段时，接受的MAC子层再剥去首部和尾部后就将数据字段和填充字段交给上层协议。上层协议必须具有识别有效帧数据长度的机制。
上层协议为arp的数据链路层
上层协议为ip的数据链路层
2. IEEE802.3/802.2 LLC（length小于等于1500，大多数用此协议）
工作在逻辑链路控制子层（LLC）
- DMAC/SMAC——源和目的地址，长度为六个字节；源地址仅包含单播地址。
- length：标识上层协议类型，如：IP v4—0x0800（2048）arp—0x0806（2054）
- DSAP/SSAP——用于标识目的/源协议，如：0x60标识IP协议，0xE0标识Novell协议
- control——指明该帧时无编号格式还是信息/监督格式
- data：长度为43-1497
- FCS：包含长度为4个字节的循环冗余校验值（CRC），由发送设备计算产生，在接收方被重新计算以确定帧在传送过程中是否被损坏。
