1，GPIO ： STM32 可控制的引脚，STM32 芯片 的 GPIO 引脚与外部设备连接起来，从而实现与外部通讯、控制以及数据采集的功能。 STM32芯片的 GPIO 被分成很多组，每组有 16个引脚，所有的 GPIO引脚都有基本的输入输出功能。
    最基本的输出功能是由 STM32 控制引脚输出高、低电平，实现开关控制，如把 GPIO 引脚接入到LED灯，那就可以控制LED灯的亮灭，引脚接入到继电器或三极管，那就可以 通过继电器或三极管控制外部大功率电路的通断。
    最基本的输入功能是检测外部输入电平，如把 GPIO 引脚连接到按键，通过电平高低 区分按键是否被按下。
    2，GPIO分析：
    1区保护二极管及上、下拉电阻：引脚的两个保护二级管可以防止引脚外部过高或过低的电压输入
    2区P-MOS管和 N-MOS管：GPIO 引脚线路经过两个保护二极管后，向上流向“输入模式”结构，向下流向“输出 模式”结构
    3区输出数据寄存器
    4区复用功能输出
    5区输入数据寄存器
    6区复用功能输入
    7区模拟输入输出
    时钟分析：四个时钟源：HSE(high speed exit)高速外，高速内，低速外，低速内。内部由RC震荡产生，不稳定，外部由晶振产生，比较稳定。晶振时钟经过分频倍频后送到各外设和核内
    3，GPIO的工作模式：
    大致三类：1输入模式(模拟/浮空/上拉/下拉)
    2输出模式(推挽/开漏)
    3复用功能(推挽/开漏)

    4，使用寄存器点亮LED灯：
    原理图：

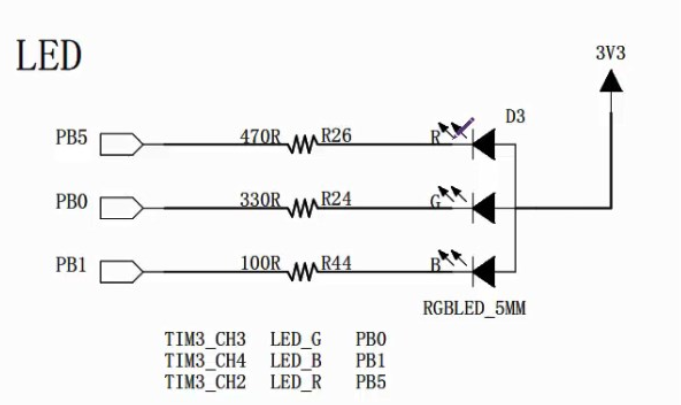

    红色灯对应的端口为PB5，绿色对应的端口为PB0，蓝色对应的端口为PB1。

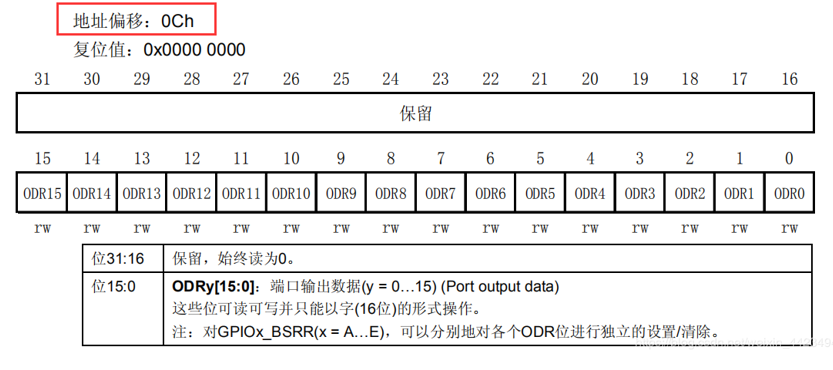

    当端口为低电平的时候，灯被点亮。查阅手册可知，GPIOB的存储器映像为0X40010C00-0X40010FFF;而端口对应的输出数据寄存器的偏移量为0Ch。

    配置寄存器（使用了c语言位移操作）：
    代码：
    *(unsigned int *)0x40010C0C &=~(1<<0);

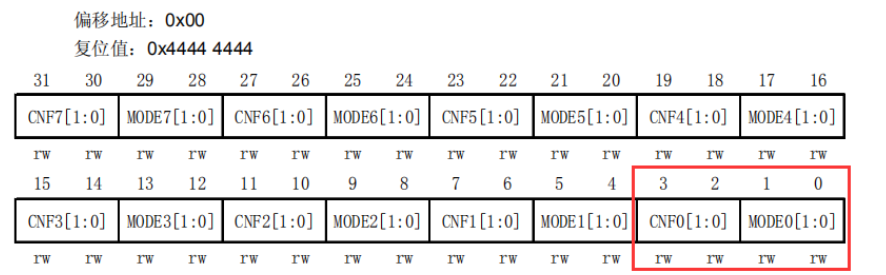

    配置低端口寄存器：我们还先配置端口模式和功能。查阅手册可知，由CNF0和MODE0分别控制功能和模式，我们需要相应地配置，以用于GPIO口的使用。
    代码：
    (unsigned int )0x40010C00 |=(1<<(4*0));

    配置时钟：先启动时钟才能正常运行，由于GPIOB是APB2总线上的外设，所以我们需要打开APB2中GPIOB对应的时钟
    打开对应端口的第三个寄存器

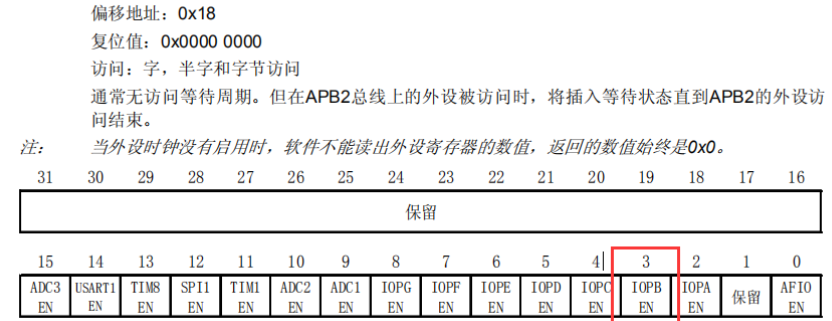

    查阅手册，APB2的RCC的起始地址为0x40021000-0x400213FF。

    代码：
    *(unsigned int *)0x40021018 |=(1<<3);

    寄存器点亮LED总程序：
    int main(void)
    {
    //配置时钟
    (unsigned int )0x40021018 |=(1<<3);

    //配置I/O口模式
    (unsigned int )0x40010C00 |=(1<<(40));

    //控制ODR寄存器
    (unsigned int *)0x40010C0C &=~(1<<0);
    }
    5，外设都有对应的C文件和H文件。H文件是C文件的实现声明，调用外设必须将C H文件都添加到工程中。其中conf.h是一个包含所有H文件的文件。比如点灯要用到：启动文件，cm3核文件，gpio端口文件，rcc时钟配置文件，32f10x.c文件
