NAT 作业：

先放置两个主机与路由器，接口按照图示配置。
两个路由器之间的线为Serial DCE。

主机A配置

ip：10.0.0.1
子网掩码：255.0.0.0
网关：10.0.0.100

主机c配置：

ip：3.3.3.3
子网掩码：255.0.0.0
网关：3.3.3.100

路由器router1配置接口ip

Router>en
Router#>conf t
Router(config)# int f1/0
Router(config-if)#no ip add
Router(config-if)#ip add 3.3.3.100 255.0.0.0
Router(config-if)#no shut
端口4.4.4.5同上配置
路由器router0的4.4.4.4接口同上配置。

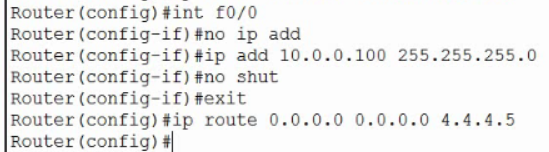

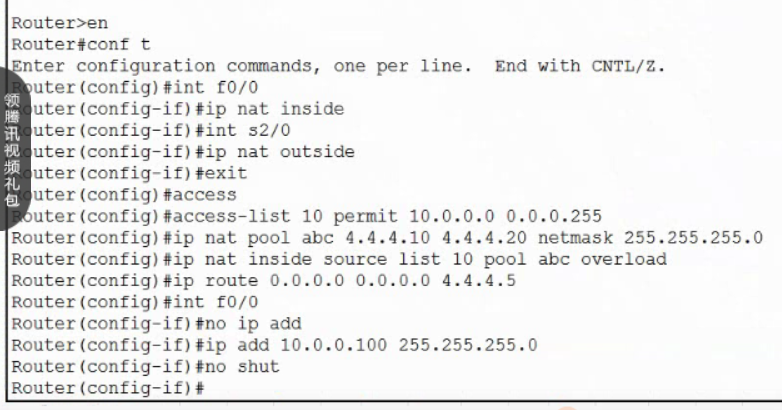

NAT配置+f0/0接口配置

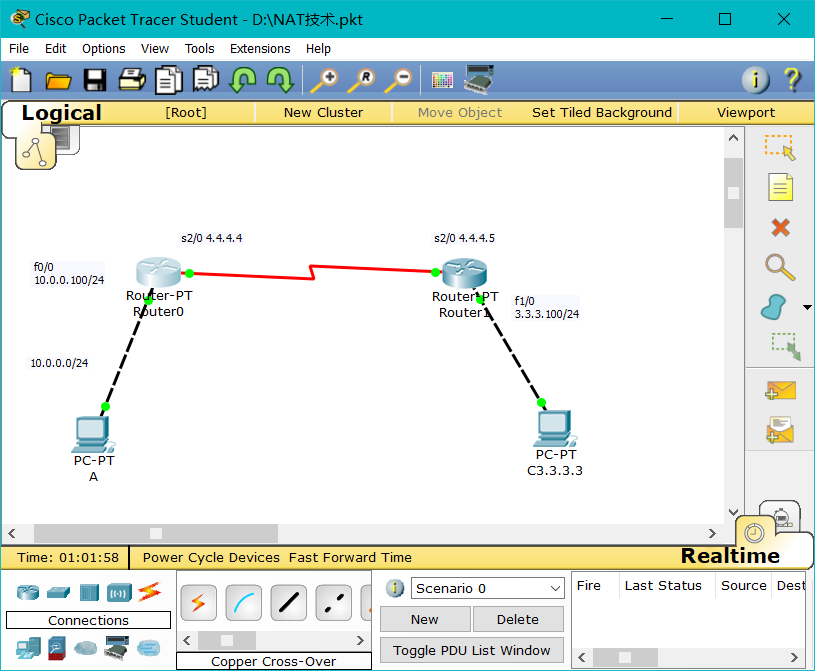

拓扑图：


show run

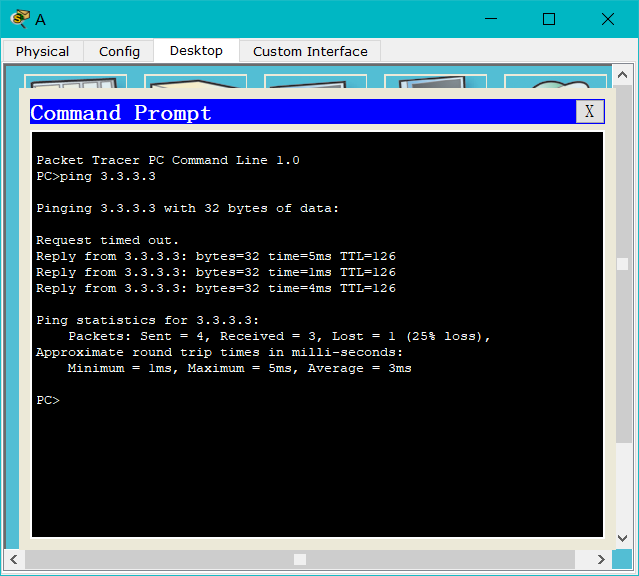

用10.0.0.1ping3.3.3.3主机：
成功。

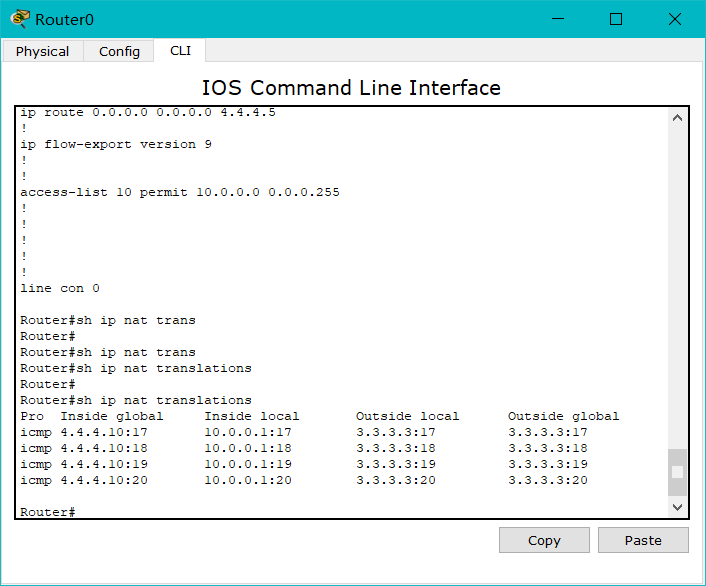

观察nat表：
